Page 137 of 261

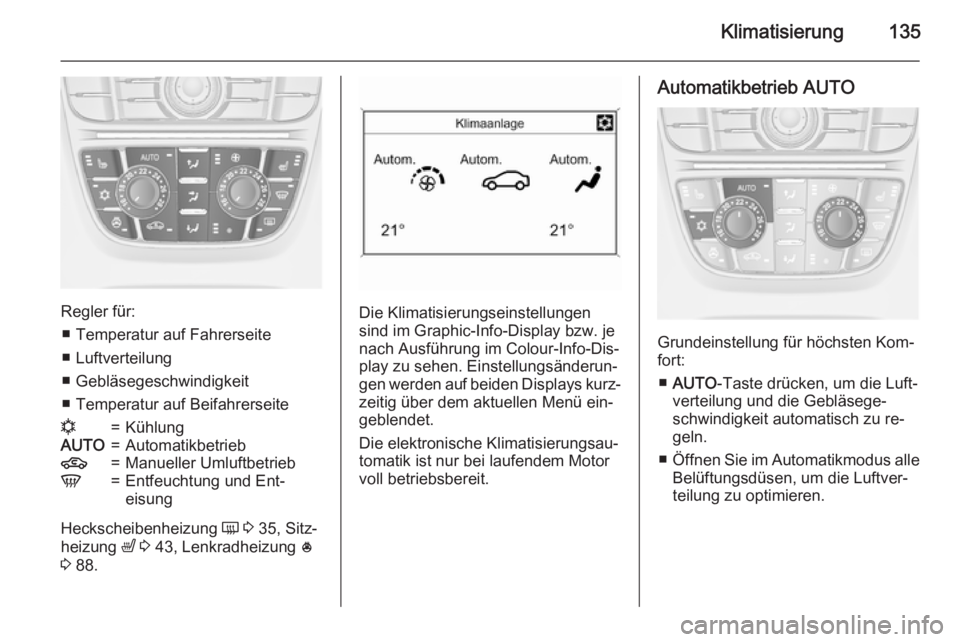

Klimatisierung135
Regler für:■ Temperatur auf Fahrerseite
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Temperatur auf Beifahrerseite
n=KühlungAUTO=Automatikbetrieb4=Manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 35, Sitz‐
heizung ß 3 43, Lenkradheizung *
3 88.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
■ Öffnen Sie im Automatikmodus alle
Belüftungsdüsen, um die Luftver‐
teilung zu optimieren.
Page 138 of 261

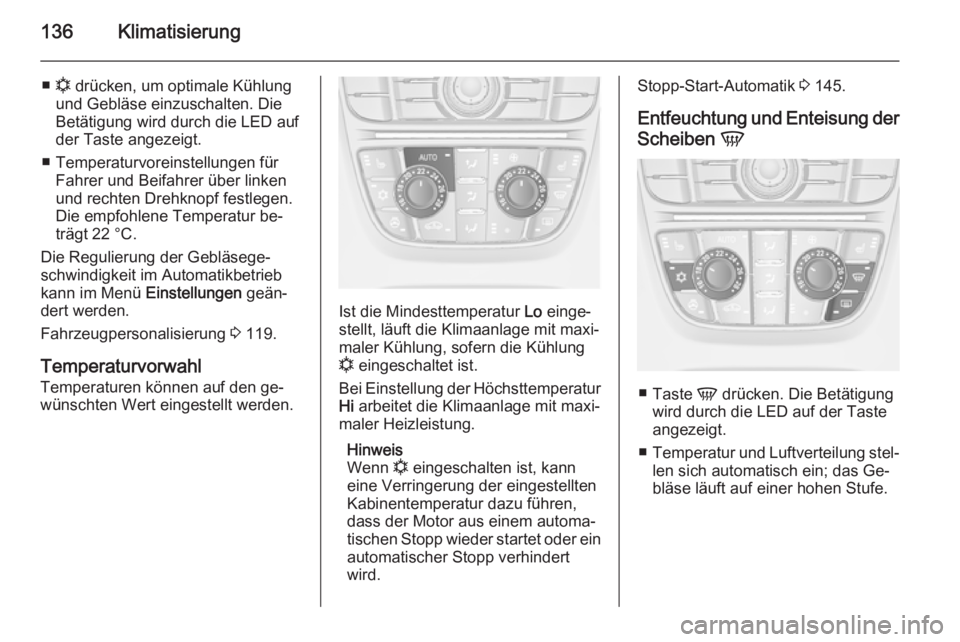

136Klimatisierung
■n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Temperaturvoreinstellungen für Fahrer und Beifahrer über linken
und rechten Drehknopf festlegen. Die empfohlene Temperatur be‐
trägt 22 °C.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikbetrieb
kann im Menü Einstellungen geän‐
dert werden.
Fahrzeugpersonalisierung 3 119.
Temperaturvorwahl Temperaturen können auf den ge‐
wünschten Wert eingestellt werden.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐ maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein
automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 145.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken. Die Betätigung
wird durch die LED auf der Taste
angezeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
Page 139 of 261

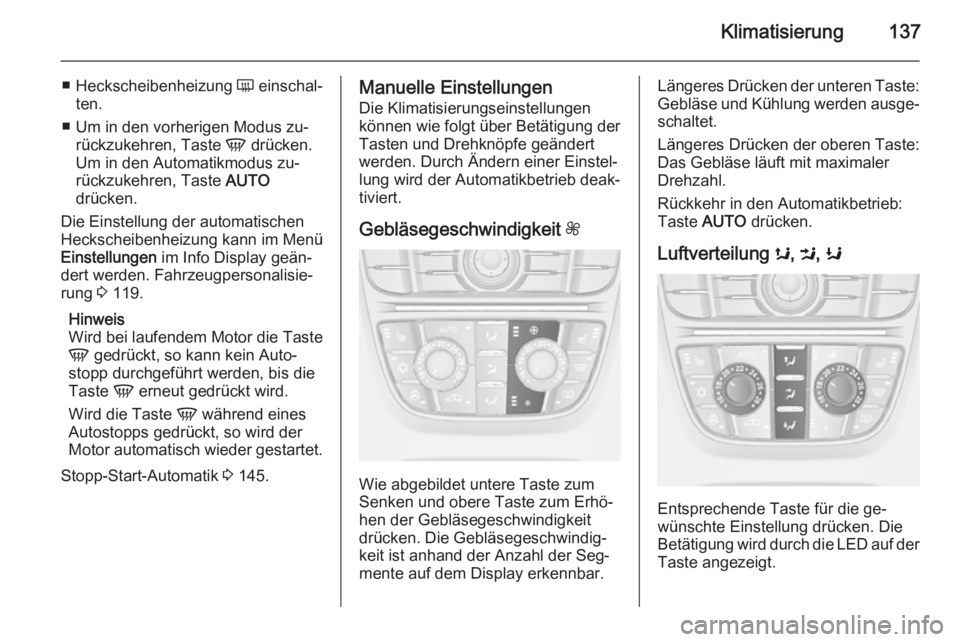

Klimatisierung137
■Heckscheibenheizung Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 119.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 145.Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung s, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.
Page 140 of 261

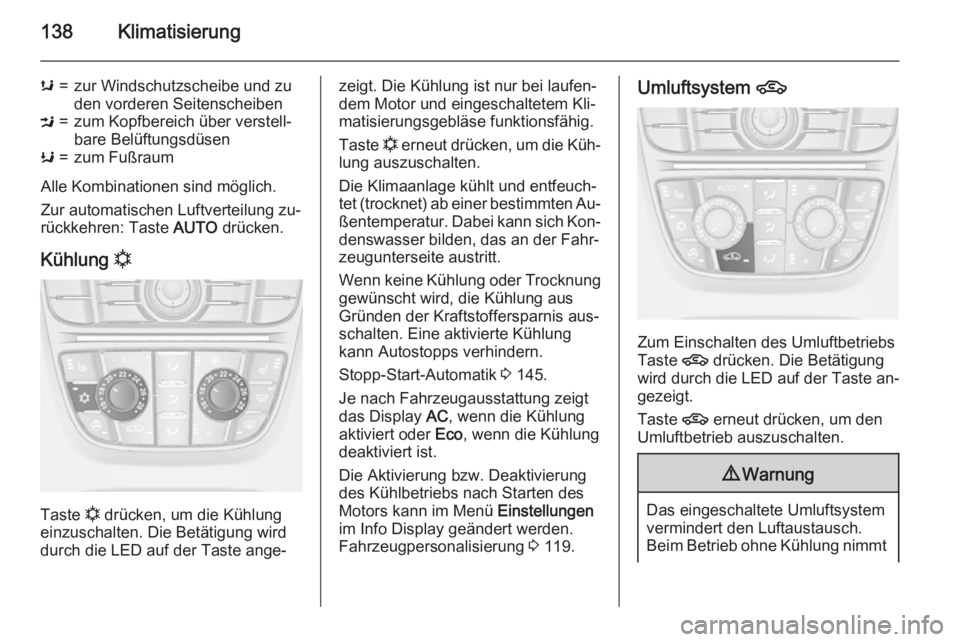

138Klimatisierung
s=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung n
Taste
n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Dabei kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung kann Autostopps verhindern.
Stopp-Start-Automatik 3 145.
Je nach Fahrzeugausstattung zeigt
das Display AC, wenn die Kühlung
aktiviert oder Eco, wenn die Kühlung
deaktiviert ist.
Die Aktivierung bzw. Deaktivierung
des Kühlbetriebs nach Starten des Motors kann im Menü Einstellungen
im Info Display geändert werden.
Fahrzeugpersonalisierung 3 119.Umluftsystem 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt
Page 141 of 261

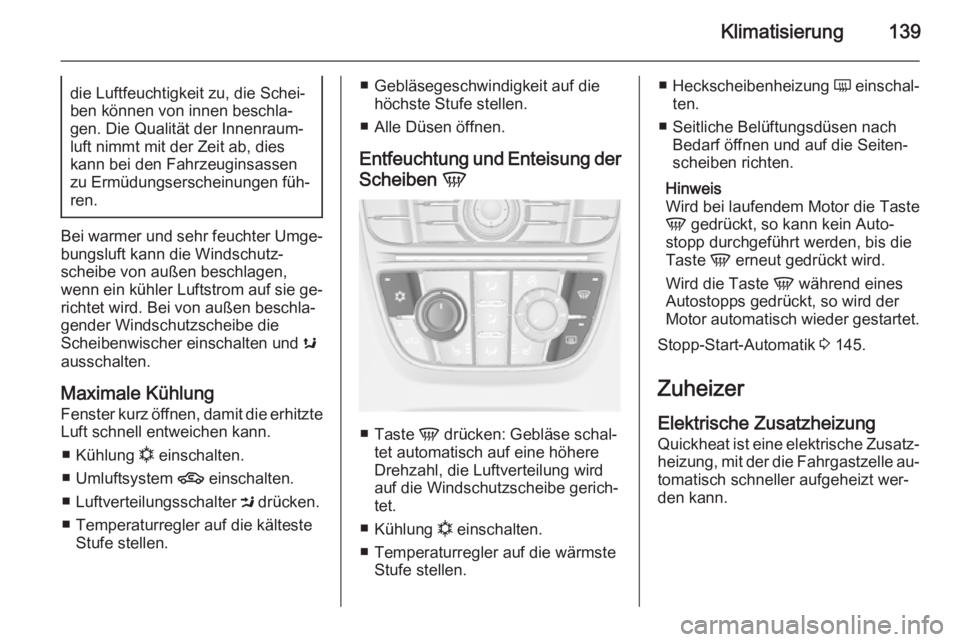

Klimatisierung139die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen zu Ermüdungserscheinungen füh‐ ren.
Bei warmer und sehr feuchter Umge‐bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐
richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und s
ausschalten.
Maximale Kühlung Fenster kurz öffnen, damit die erhitzte
Luft schnell entweichen kann.
■ Kühlung n einschalten.
■ Umluftsystem 4 einschalten.
■ Luftverteilungsschalter M drücken.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf diehöchste Stufe stellen.
■ Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Kühlung n einschalten.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 145.
Zuheizer
Elektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐ heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.
Page 142 of 261

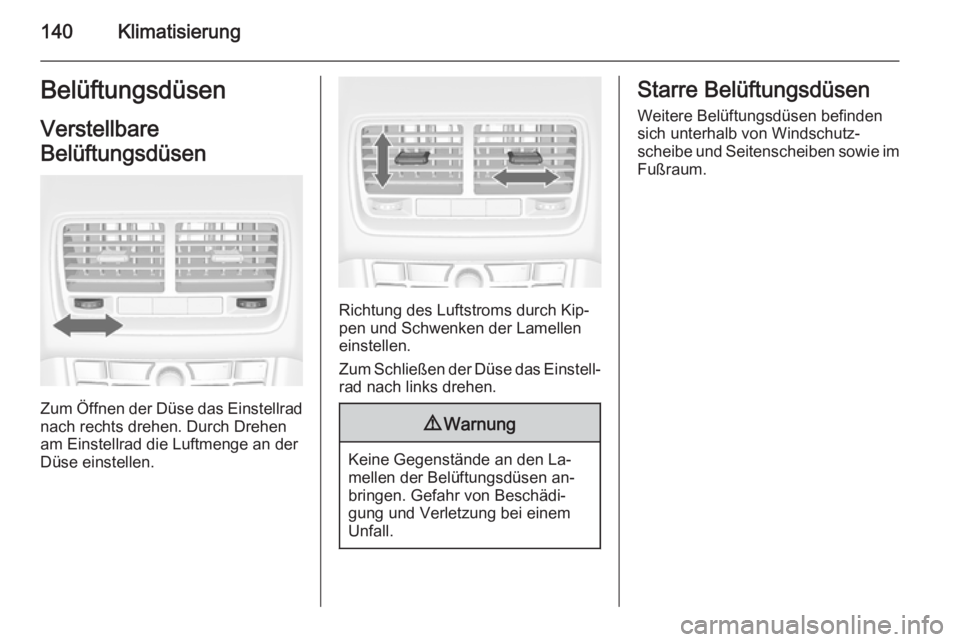

140KlimatisierungBelüftungsdüsenVerstellbare
Belüftungsdüsen
Zum Öffnen der Düse das Einstellrad
nach rechts drehen. Durch Drehen
am Einstellrad die Luftmenge an der
Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rad nach links drehen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.
Page 143 of 261

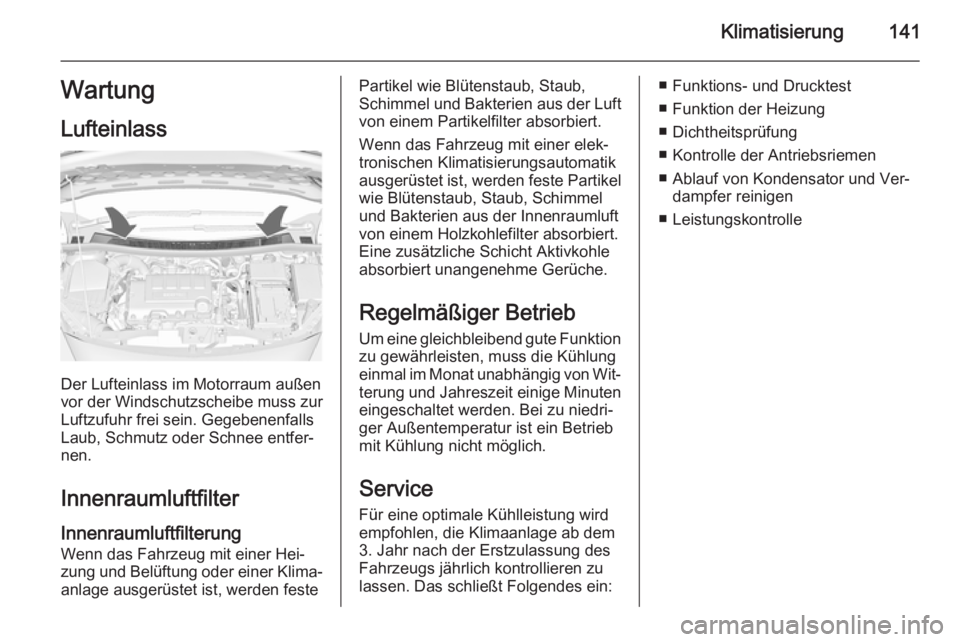

Klimatisierung141Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter
Innenraumluftfilterung Wenn das Fahrzeug mit einer Hei‐
zung und Belüftung oder einer Klima‐
anlage ausgerüstet ist, werden feste
Partikel wie Blütenstaub, Staub,
Schimmel und Bakterien aus der Luft von einem Partikelfilter absorbiert.
Wenn das Fahrzeug mit einer elek‐
tronischen Klimatisierungsautomatik
ausgerüstet ist, werden feste Partikel
wie Blütenstaub, Staub, Schimmel
und Bakterien aus der Innenraumluft
von einem Holzkohlefilter absorbiert.
Eine zusätzliche Schicht Aktivkohle
absorbiert unangenehme Gerüche.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlungeinmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service
Für eine optimale Kühlleistung wird
empfohlen, die Klimaanlage ab dem
3. Jahr nach der Erstzulassung des
Fahrzeugs jährlich kontrollieren zu
lassen. Das schließt Folgendes ein:■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle
Page 144 of 261

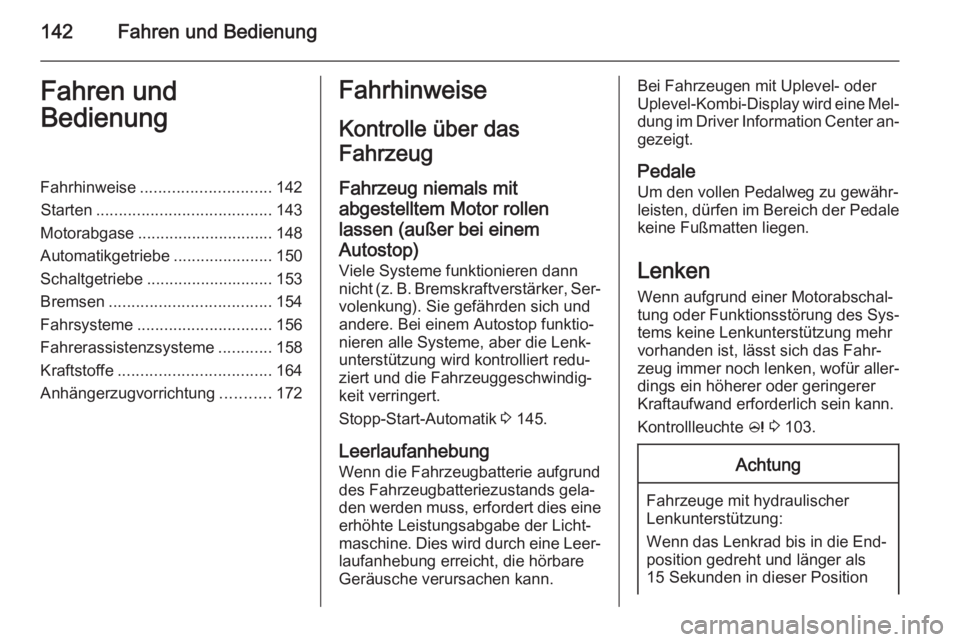

142Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 142
Starten ....................................... 143
Motorabgase .............................. 148
Automatikgetriebe ......................150
Schaltgetriebe ............................ 153
Bremsen .................................... 154
Fahrsysteme .............................. 156
Fahrerassistenzsysteme ............158
Kraftstoffe .................................. 164
Anhängerzugvorrichtung ...........172Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 145.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund des Fahrzeugbatteriezustands gela‐
den werden muss, erfordert dies eine erhöhte Leistungsabgabe der Licht‐
maschine. Dies wird durch eine Leer‐
laufanhebung erreicht, die hörbare
Geräusche verursachen kann.Bei Fahrzeugen mit Uplevel- oder Uplevel-Kombi-Display wird eine Mel‐ dung im Driver Information Center an‐
gezeigt.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Lenken Wenn aufgrund einer Motorabschal‐
tung oder Funktionsstörung des Sys‐
tems keine Lenkunterstützung mehr
vorhanden ist, lässt sich das Fahr‐
zeug immer noch lenken, wofür aller‐
dings ein höherer oder geringerer
Kraftaufwand erforderlich sein kann.
Kontrollleuchte c 3 103.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
