Vožnja i rukovanje199

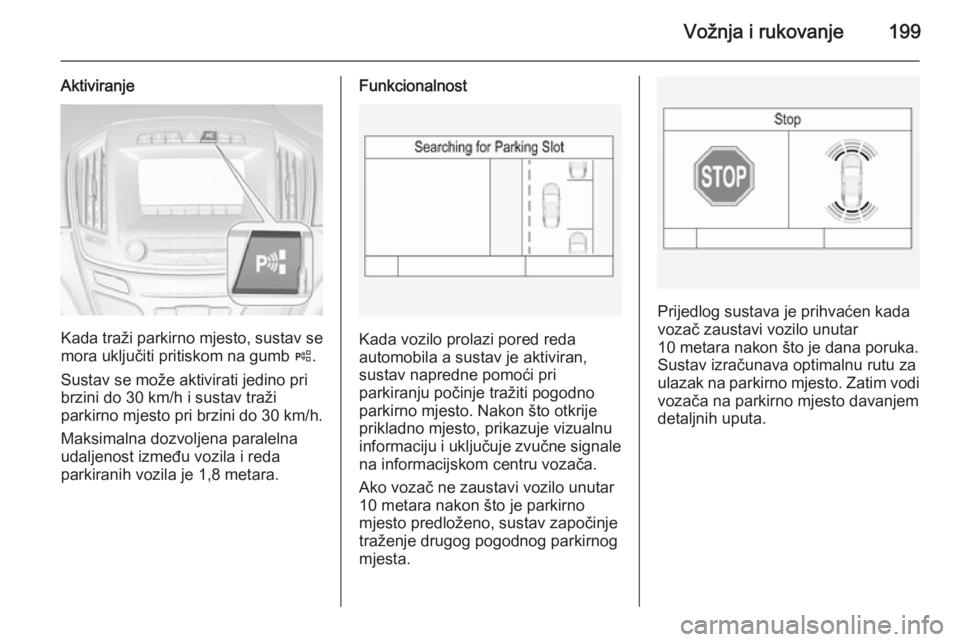

Aktiviranje
Kada traži parkirno mjesto, sustav se
mora uključiti pritiskom na gumb (.
Sustav se može aktivirati jedino pri
brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila je 1,8 metara.
Funkcionalnost
Kada vozilo prolazi pored reda
automobila a sustav je aktiviran,
sustav napredne pomoći pri
parkiranju počinje tražiti pogodno
parkirno mjesto. Nakon što otkrije prikladno mjesto, prikazuje vizualnu
informaciju i uključuje zvučne signale
na informacijskom centru vozača.
Ako vozač ne zaustavi vozilo unutar
10 metara nakon što je parkirno
mjesto predloženo, sustav započinje
traženje drugog pogodnog parkirnog
mjesta.
Prijedlog sustava je prihvaćen kada
vozač zaustavi vozilo unutar
10 metara nakon što je dana poruka.
Sustav izračunava optimalnu rutu za
ulazak na parkirno mjesto. Zatim vodi vozača na parkirno mjesto davanjem
detaljnih uputa.

200Vožnja i rukovanje
Upute na zaslonu prikazuju:■ savjet kada vozite brže od 30 km/h,
■ zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto,
■ smjer vožnje tijekom manevra parkiranja,
■ položaj kola upravljača tijekom parkiranja,
■ za neke od poruka prikazana je traka napretka.Uspješan manevar parkiranja je
označen simbolom potvrde.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od približno 30 cm.
Promjena strane parkiranja
Sustav je konfiguriran da detektira
parkirno mjesto na strani suvozača.
Za otkrivanje parkirnih mjesta na
strani vozača, pritisnite gumb ( na
približno 2 sekunde.
Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacijskom
centru vozača se pojavljuje
informacija. Oznaka napredne
pomoći pri parkiranju na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila koja ima veći prioritet. Nakon potvrde poruke pritiskom na gumb SET/CLR
na ručici pokazivača smjera ili tipku
9 na kolu upravljača, ponovno se
prikazuju upute napredne pomoći pri
parkiranju i parkirni manevar može se
nastaviti.
Deaktiviranje
Sustav se deaktivira:
■ pritiskanjem gumba (
■ manevar parkiranja je uspješno završen
■ kada vozite brže od 30 km/h
■ isključivanjem kontakta
Deaktiviranje od strane vozača ili sustava tijekom manevriranja će bitioznačeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru za vozača.

Vožnja i rukovanje201
Greška
Poruka na informacijskom centru
vozača se pojavljuje kada:
■ postoji greška u sustavu
■ vozač ne završi pravilno manevar parkiranja
■ sustav nije operativan
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen,
sustav će se detektirati. Pritisnite
gumb ( za uključivanje sustava i
traženje novog parkirnog mjesta.
Važni savjeti za korištenje
sustava pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbog
velikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje)
uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.

202Vožnja i rukovanje
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Nakon upotrebe potrebno je
kalibrirati naprednu pomoć pri
parkiranju. Za optimalno navođenje
pri parkiranju potrebna je udaljenost
vožnje od otprilike 10 km, kao i broj
zavoja.
Upozorenje na slijepu
točku sa strane Sustav upozorenja na slijepu točku sa strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati,
■ pješake, bicikliste ili životinje.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja
prometni trak.
Kada se motor pokrene, zasloni oba vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Ako je vozilo opremljeno
upozorenjem za promjenu prometnog traka 3 203, simbol F se prikazuje
u ogledalima.

Vožnja i rukovanje203
Sustav se može uključiti ili isključiti u
izborniku za personalizaciju vozila.
Odaberite dotičnu postavku u
Settings (Postavke) , I Vehicle
(Vozilo) na info zaslonu u boji.
Info zaslon u boji 3 120.
Personalizacija vozila 3 125.
Isključenje označava poruka koja se prikazuje na zaslonu informacijskog
centra vozača (DIC).
Područja detekcije
Osjetnik sustava pokriva područje od
pribl. 3,5 metara s obje strane vozila.
To područje počinje od svakog
vanjskog retrovizora i prostire se prema nazad približno 3 metra. Visina
toga područja je približno između
0,5 metara i 2 metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
Greška Upozorenja se mogu ponekad
propustiti u normalnim uvjetima.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 272.
Ako je sustav neispravan, ili ako sustav ne radi uslijed privremenih uvjeta, na informacijskom centru
vozača (DIC) pojavljuje se poruka.
Zatražite pomoć radionice.Upozorenje za promjenu
prometnog traka Pored upozorenja na slijepu točku sa
strane 3 202, upozorenje za
promjenu prometnog traka
prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg vozila.
Ako je vozilo opremljeno
upozorenjem za promjenu prometnog traka, to uvijek uključuje i upozorenje
na slijepu točku sa strane.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.

204Vožnja i rukovanje9Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja F počinje
treperiti kao upozorenje da ne mijenja prometni trak.
Kada se motor pokrene, zasloni obavanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 metra paralelno s
obje strane vozila i približno 3 metra strana na strani upozorenja na slijepu točku sa strane (A) te približno
70 metara straga na upozorenju za
promjenu prometnog traka (B) u
paralelnim prometnim trakovima.
Područja počinju na svakom
vanjskom ogledalu. Visina toga
područja je približno između
0,5 metara i 2 metra iznad tla.

Vožnja i rukovanje205
DeaktiviranjeUključivanje ili isključivanje
upozorenja za promjenu prometnog
traka može se postaviti u izborniku za personalizaciju vozila na info zaslonu
u boji.
Odaberite dotičnu postavku u
Settings (Postavke) , I Vehicle
(Vozilo) na info zaslonu u boji.
Info zaslon u boji 3 120.
Personalizacija vozila 3 125.
Sustav se isključuje ako vozilo vuče
prikolicu.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača (DIC).
Napomena
Nakon upotrebe sustav je potrebno kalibrirati. Za optimalne
performanse što je prije moguće
vozite po ravnoj autocesti s
objektima pored ceste, primjerice,
zaštitnim ogradama i preprekama na
određenu udaljenost.Greška
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. U protivnom se
sustav može upaliti zbog zaštitnih
ograda, znakova, drveća, grmlja ili drugih nepomičnih objekata. To je
uobičajen rad i to ne znači da se
sustav mora servisirati.
Upozorenje na promjenu prometnog
traka ne funkcionira kada je lijevi ili
desni kraj stražnjeg branika prekriven blatom, prljavštinom, snijegom,
ledom ili bljuzgavicom. Upute za
čišćenje 3 272.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, na informacijskom centru vozača (DIC) pojavljuje se poruka.
Zatražite pomoć radionice.
Kamera okrenuta prema
natrag
Kamera za vožnju unatrag pomaže
vozaču pri vožnji unatrag prikazujući
područje iza vozila.Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, na primjer ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo provjerite situaciju iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.

206Vožnja i rukovanje

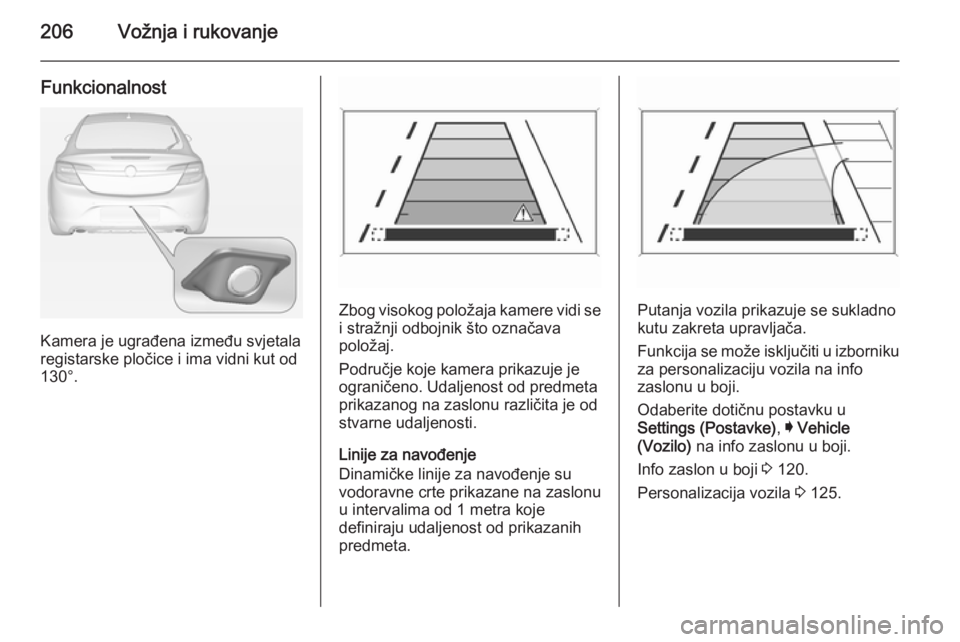

Funkcionalnost
Kamera je ugrađena između svjetala
registarske pločice i ima vidni kut od
130°.
Zbog visokog položaja kamere vidi se
i stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od 1 metra koje
definiraju udaljenost od prikazanih
predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Funkcija se može isključiti u izborniku za personalizaciju vozila na info
zaslonu u boji.
Odaberite dotičnu postavku u
Settings (Postavke) , I Vehicle
(Vozilo) na info zaslonu u boji.
Info zaslon u boji 3 120.
Personalizacija vozila 3 125.
