2015 OPEL INSIGNIA Manual de Instrucciones (in Spanish)

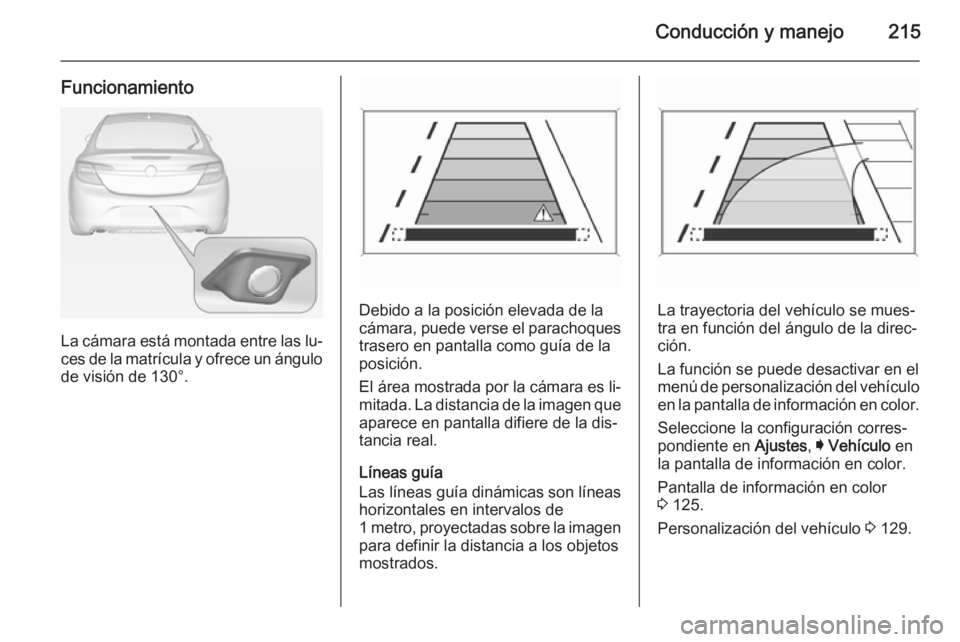

Conducción y manejo215
Funcionamiento
La cámara está montada entre las lu‐ces de la matrícula y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función se puede desactivar en el
menú de personalización del vehículo en la pantalla de información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 129.

216Conducción y manejo
Símbolos de advertencia
Los símbolos de advertencia se indi‐ can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de cá‐
mara de visión trasera se puede ajus‐
tar en el menú de personalización del vehículo en la pantalla de información en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 129.Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
■ el entorno es oscuro,
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara,
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguelacon agua y séquela con un paño
suave,
■ el portón trasero no está correcta‐ mente cerrado,
■ el vehículo lleve remolque,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.Alerta de tráfico por detrás
Además de la cámara de visión tra‐
sera 3 214, la alerta del tráfico por
detrás advierte del tráfico cruzado de izquierda a derecha cuando se con‐
duce marcha atrás. Cuando se reco‐
noce el tráfico por detrás y la cámara
de visión trasera está activada, en la
pantalla de información en color apa‐ rece un triángulo de advertencia con
una flecha de dirección K, indicando
la dirección del tráfico. Además, so‐
narán tres pitidos por el altavoz de
cada lado.

Conducción y manejo217
Los sensores de distancia de radar
están situados en los laterales del pa‐
rachoques trasero.9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que es‐
tán fuera de los sensores, por
ejemplo, debajo del parachoques
o en los bajos del vehículo, no se
visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el en‐
torno detrás y alrededor del ve‐
hículo antes de proceder.
Activación
La alerta de tráfico por detrás se ac‐
tiva automáticamente junto con la cá‐ mara de visión trasera cuando se en‐grana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente 20metros
hacia la izquierda o derecha por de‐
trás del vehículo.
Desactivación La alerta de tráfico por detrás se des‐
activa junto con la cámara de visión
trasera cuando se supera determi‐
nada velocidad hacia adelante o si se quita la marcha atrás durante aproxi‐
madamente 10 segundos.
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐
formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 129.
Avería
Es posible que el sistema no funcione
correctamente cuando:
■ el hielo, la nieve, el barro u otros elementos cubren los sensores.
■ el vehículo lleve remolque,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.

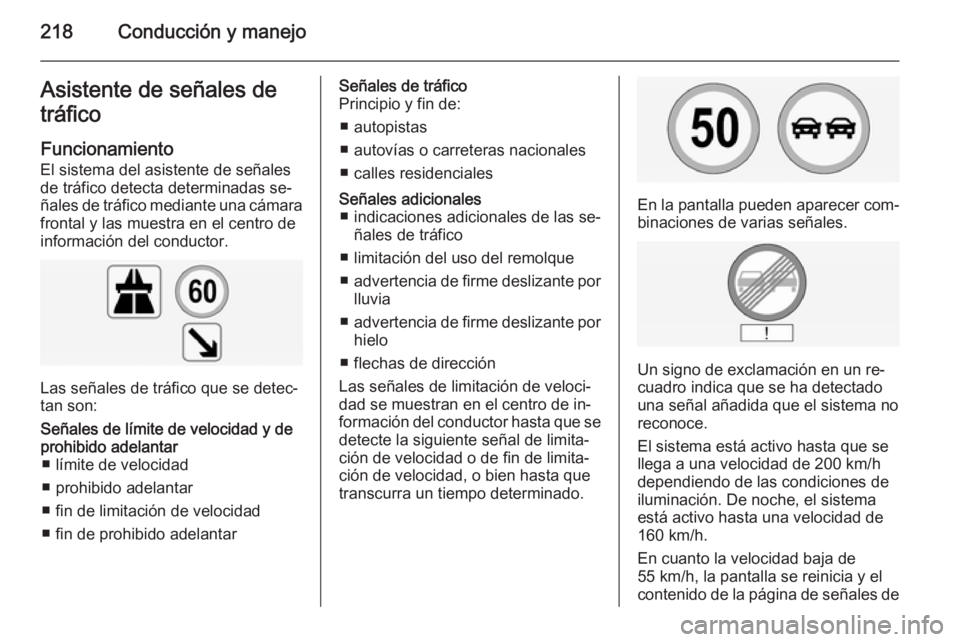

218Conducción y manejoAsistente de señales de
tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límite de velocidad y de prohibido adelantar ■ límite de velocidad
■ prohibido adelantar
■ fin de limitación de velocidad
■ fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
■ autopistas
■ autovías o carreteras nacionales
■ calles residencialesSeñales adicionales ■ indicaciones adicionales de las se‐ ñales de tráfico
■ limitación del uso del remolque
■ advertencia de firme deslizante por
lluvia
■ advertencia de firme deslizante por
hielo
■ flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
En la pantalla pueden aparecer com‐
binaciones de varias señales.
Un signo de exclamación en un re‐
cuadro indica que se ha detectado
una señal añadida que el sistema no
reconoce.
El sistema está activo hasta que se
llega a una velocidad de 200 km/h
dependiendo de las condiciones de
iluminación. De noche, el sistema
está activo hasta una velocidad de
160 km/h.
En cuanto la velocidad baja de
55 km/h, la pantalla se reinicia y el
contenido de la página de señales de

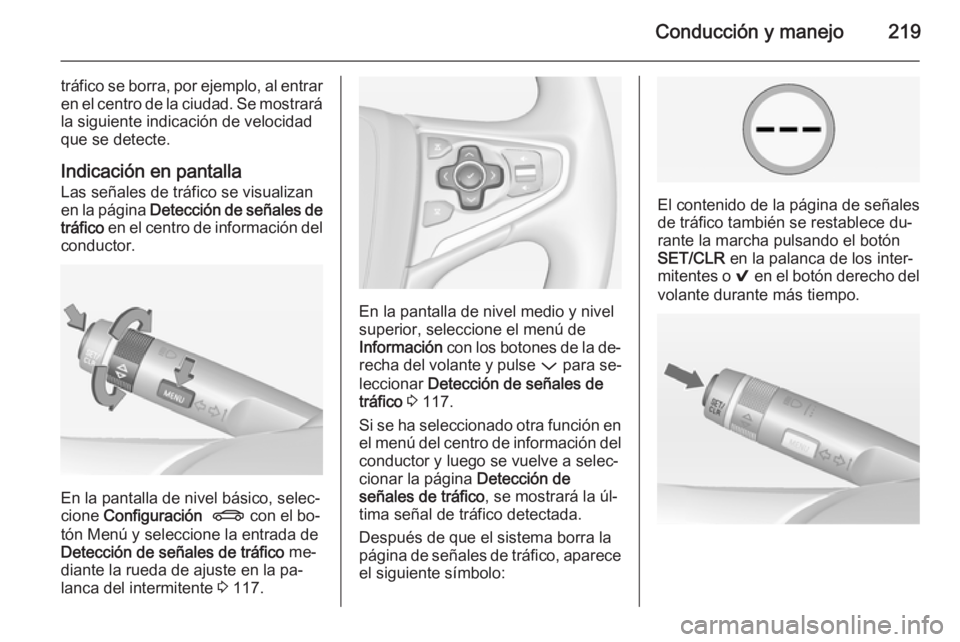

Conducción y manejo219
tráfico se borra, por ejemplo, al entrar
en el centro de la ciudad. Se mostrará la siguiente indicación de velocidad
que se detecte.
Indicación en pantalla
Las señales de tráfico se visualizan
en la página Detección de señales de
tráfico en el centro de información del
conductor.
En la pantalla de nivel básico, selec‐
cione Configuración X con el bo‐
tón Menú y seleccione la entrada de
Detección de señales de tráfico me‐
diante la rueda de ajuste en la pa‐
lanca del intermitente 3 117.
En la pantalla de nivel medio y nivel
superior, seleccione el menú de
Información con los botones de la de‐
recha del volante y pulse P para se‐
leccionar Detección de señales de
tráfico 3 117.
Si se ha seleccionado otra función en
el menú del centro de información del conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la úl‐
tima señal de tráfico detectada.
Después de que el sistema borra la página de señales de tráfico, aparece
el siguiente símbolo:
El contenido de la página de señales de tráfico también se restablece du‐
rante la marcha pulsando el botón
SET/CLR en la palanca de los inter‐
mitentes o 9 en el botón derecho del
volante durante más tiempo.

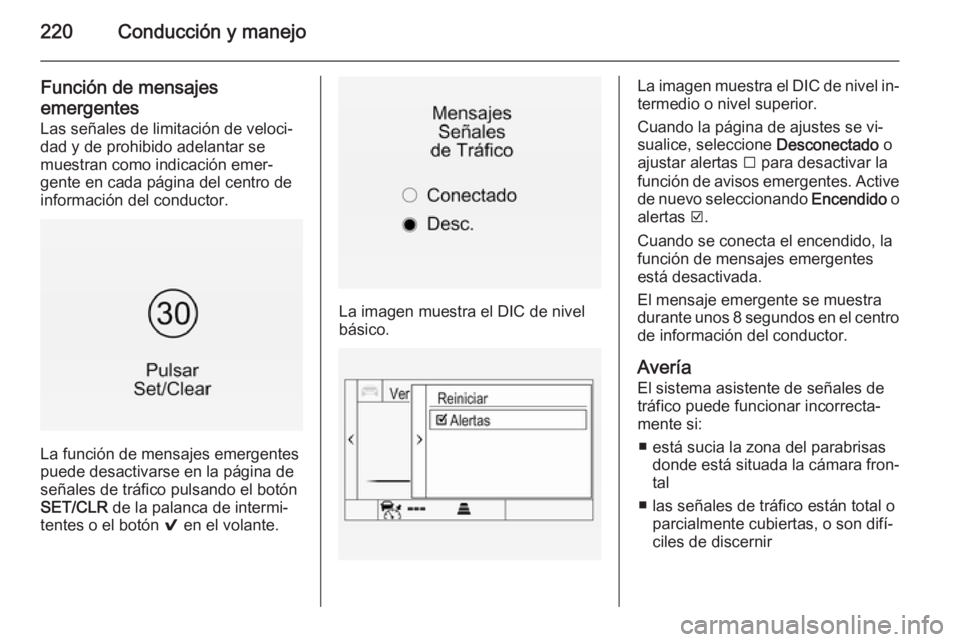

220Conducción y manejo
Función de mensajes
emergentes
Las señales de limitación de veloci‐
dad y de prohibido adelantar se
muestran como indicación emer‐
gente en cada página del centro de
información del conductor.
La función de mensajes emergentes
puede desactivarse en la página de
señales de tráfico pulsando el botón
SET/CLR de la palanca de intermi‐
tentes o el botón 9 en el volante.
La imagen muestra el DIC de nivel
básico.
La imagen muestra el DIC de nivel in‐
termedio o nivel superior.
Cuando la página de ajustes se vi‐
sualice, seleccione Desconectado o
ajustar alertas I para desactivar la
función de avisos emergentes. Active de nuevo seleccionando Encendido o
alertas J.
Cuando se conecta el encendido, la
función de mensajes emergentes
está desactivada.
El mensaje emergente se muestra
durante unos 8 segundos en el centro
de información del conductor.
Avería
El sistema asistente de señales de
tráfico puede funcionar incorrecta‐ mente si:
■ está sucia la zona del parabrisas donde está situada la cámara fron‐
tal
■ las señales de tráfico están total o parcialmente cubiertas, o son difí‐
ciles de discernir

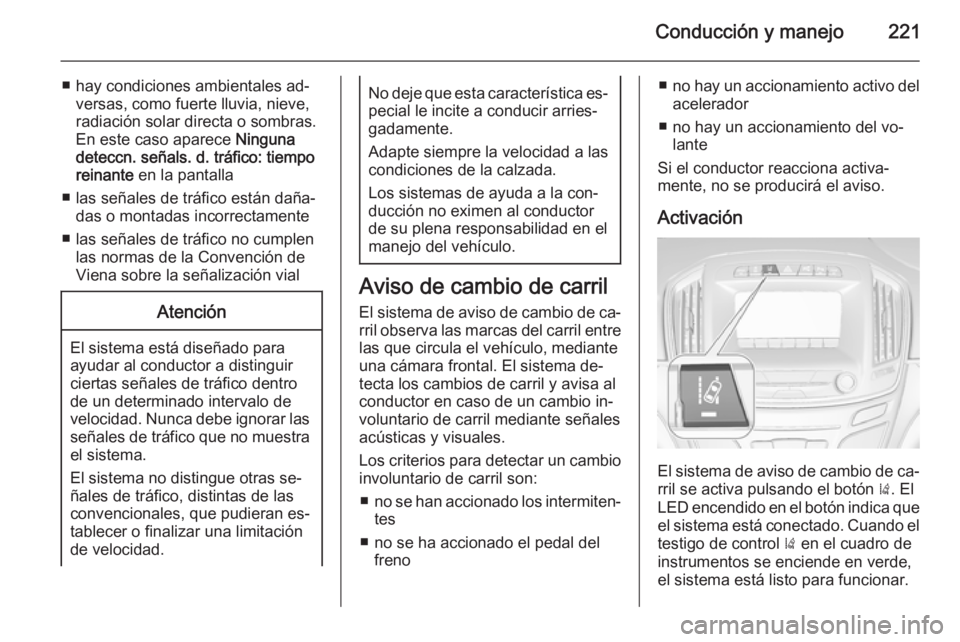

Conducción y manejo221
■ hay condiciones ambientales ad‐versas, como fuerte lluvia, nieve,
radiación solar directa o sombras.
En este caso aparece Ninguna
deteccn. señals. d. tráfico: tiempo
reinante en la pantalla
■ las señales de tráfico están daña‐ das o montadas incorrectamente
■ las señales de tráfico no cumplen las normas de la Convención de
Viena sobre la señalización vialAtención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras se‐ ñales de tráfico, distintas de las
convencionales, que pudieran es‐
tablecer o finalizar una limitación
de velocidad.
No deje que esta característica es‐
pecial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la con‐
ducción no eximen al conductor
de su plena responsabilidad en el
manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de ca‐ rril observa las marcas del carril entrelas que circula el vehículo, mediante
una cámara frontal. El sistema de‐
tecta los cambios de carril y avisa al
conductor en caso de un cambio in‐
voluntario de carril mediante señales
acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
■ no se han accionado los intermiten‐
tes
■ no se ha accionado el pedal del freno
■no hay un accionamiento activo del
acelerador
■ no hay un accionamiento del vo‐ lante
Si el conductor reacciona activa‐
mente, no se producirá el aviso.
Activación
El sistema de aviso de cambio de ca‐ rril se activa pulsando el botón ). El
LED encendido en el botón indica que
el sistema está conectado. Cuando el testigo de control ) en el cuadro de
instrumentos se enciende en verde,
el sistema está listo para funcionar.

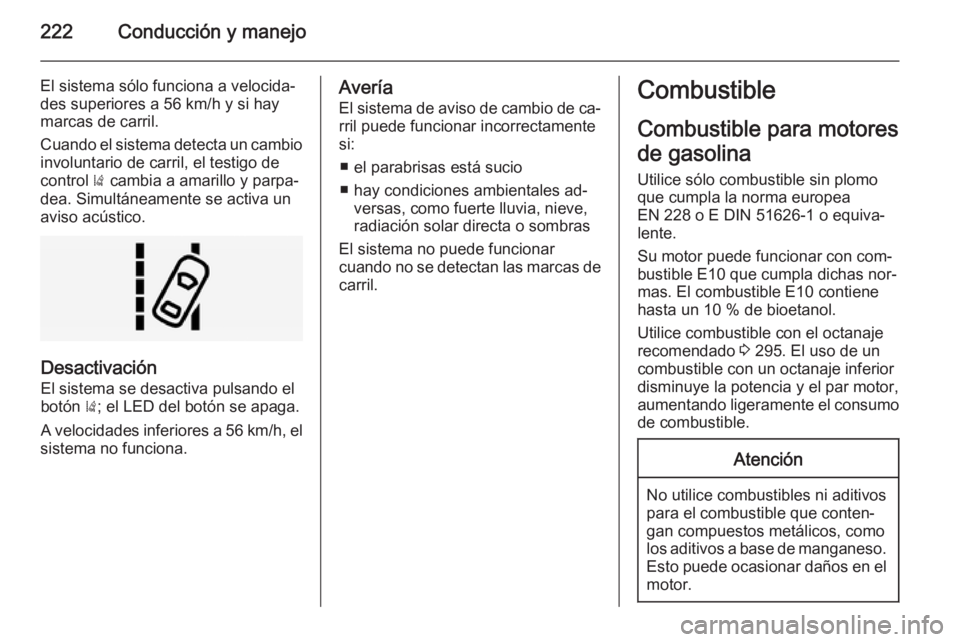

222Conducción y manejo
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.
Desactivación
El sistema se desactiva pulsando el
botón ); el LED del botón se apaga.
A velocidades inferiores a 56 km/h, el
sistema no funciona.
Avería
El sistema de aviso de cambio de ca‐
rril puede funcionar incorrectamente
si:
■ el parabrisas está sucio
■ hay condiciones ambientales ad‐ versas, como fuerte lluvia, nieve,
radiación solar directa o sombras
El sistema no puede funcionar
cuando no se detectan las marcas de carril.Combustible
Combustible para motores
de gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o E DIN 51626-1 o equiva‐
lente.
Su motor puede funcionar con com‐
bustible E10 que cumpla dichas nor‐
mas. El combustible E10 contiene
hasta un 10 % de bioetanol.
Utilice combustible con el octanaje
recomendado 3 295. El uso de un
combustible con un octanaje inferior
disminuye la potencia y el par motor,
aumentando ligeramente el consumo de combustible.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.
