2015 OPEL CORSA Instruktionsbok

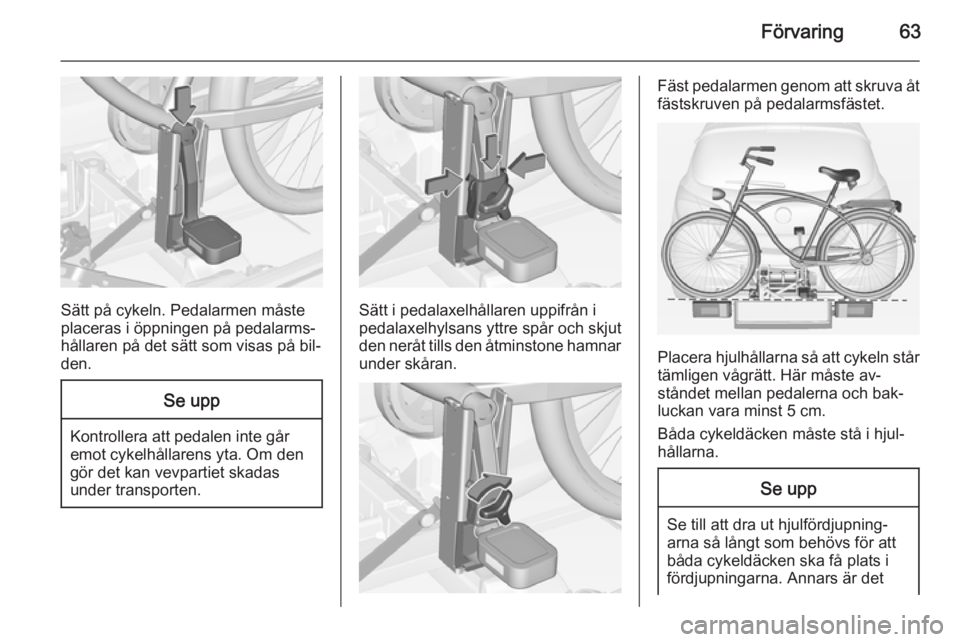

Förvaring63
Sätt på cykeln. Pedalarmen måste
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på bil‐
den.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Här måste av‐
ståndet mellan pedalerna och bak‐
luckan vara minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det

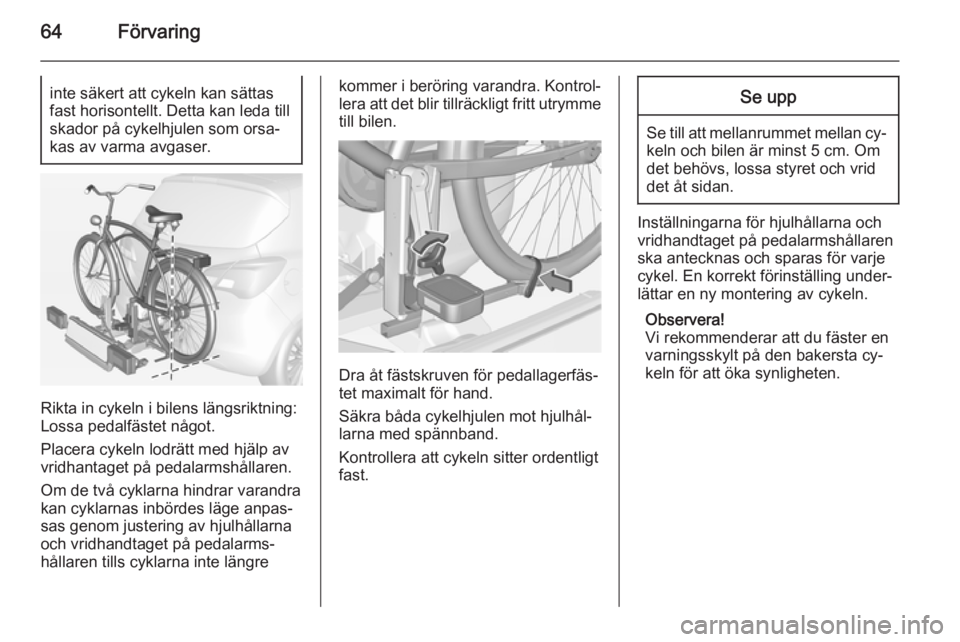

64Förvaringinte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐ sas genom justering av hjulhållarnaoch vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Kontrol‐
lera att det blir tillräckligt fritt utrymme
till bilen.
Dra åt fästskruven för pedallagerfäs‐
tet maximalt för hand.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställing under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en varningsskylt på den bakersta cy‐
keln för att öka synligheten.

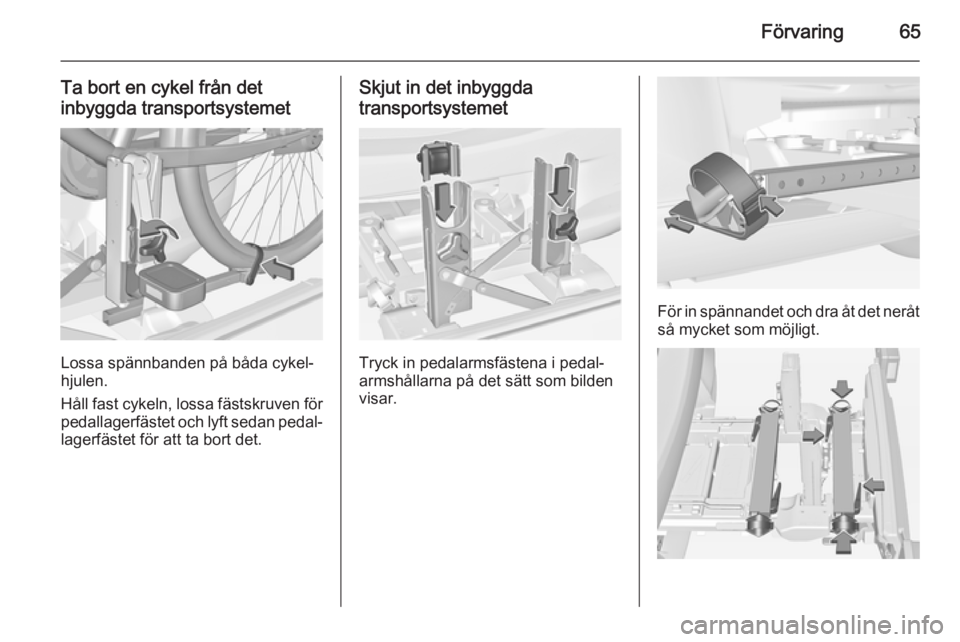

Förvaring65
Ta bort en cykel från det
inbyggda transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
För in spännandet och dra åt det neråt
så mycket som möjligt.

66Förvaring
Tryck på frigöringsspaken och skjut in
hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Vrid först den högra spännspaken ( 1)
framåt och sedan den vänstra
spännspaken ( 2) tills de kan gripa in i
respektive uttag.
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på bakljusens bak‐ sidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.

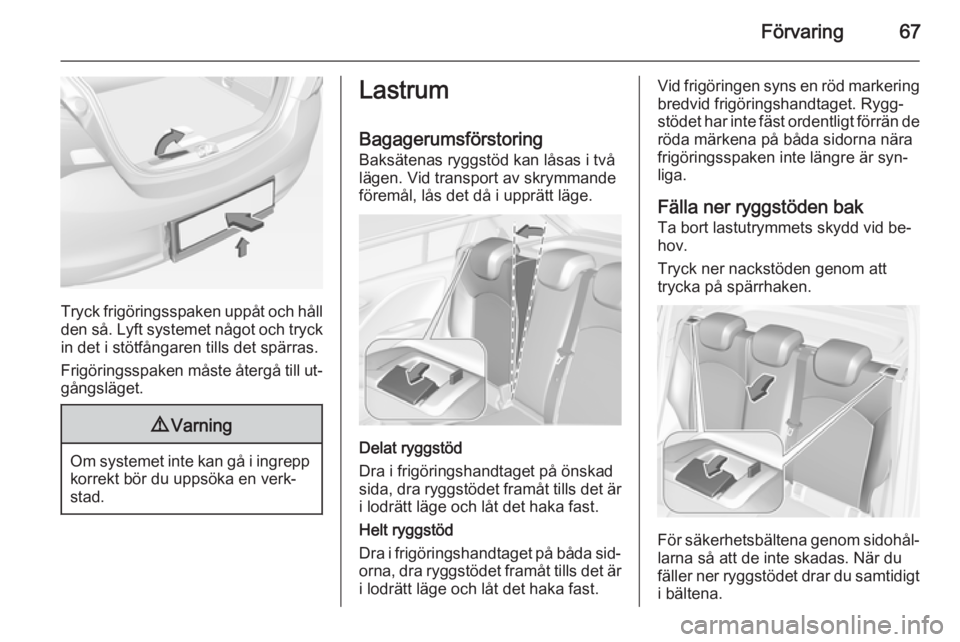

Förvaring67
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det spärras.
Frigöringsspaken måste återgå till ut‐ gångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Bagagerumsförstoring Baksätenas ryggstöd kan låsas i två
lägen. Vid transport av skrymmande
föremål, lås det då i upprätt läge.
Delat ryggstöd
Dra i frigöringshandtaget på önskad
sida, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Helt ryggstöd
Dra i frigöringshandtaget på båda sid‐
orna, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Vid frigöringen syns en röd markering
bredvid frigöringshandtaget. Rygg‐
stödet har inte fäst ordentligt förrän de
röda märkena på båda sidorna nära
frigöringsspaken inte längre är syn‐
liga.
Fälla ner ryggstöden bak Ta bort lastutrymmets skydd vid be‐hov.
Tryck ner nackstöden genom att
trycka på spärrhaken.
För säkerhetsbältena genom sidohål‐
larna så att de inte skadas. När du
fäller ner ryggstödet drar du samtidigt i bältena.

68Förvaring
Delat ryggstöd
Dra i frigöringshandtaget på relevant
sida och fäll ned det på sätesdynan.
Helt ryggstöd
Dra i frigöringshandtaget på båda si‐
dor och fäll ned det på sätesdynan.
Om du ska lasta bilen via en bakdörr
tar du ut säkerhetsbältet ur ryggstö‐ dets styrning och för in låsplattan i för‐
sänkningen på det sätt som visas i
bilden.
För att fälla upp ryggstödet lyfter du det och riktar in det i upprätt läge tills
det fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstödet har inte fäst ordentligt
förrän de röda märkena på båda sid‐
orna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att trycka in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum
Lägg inga föremål på skyddet.

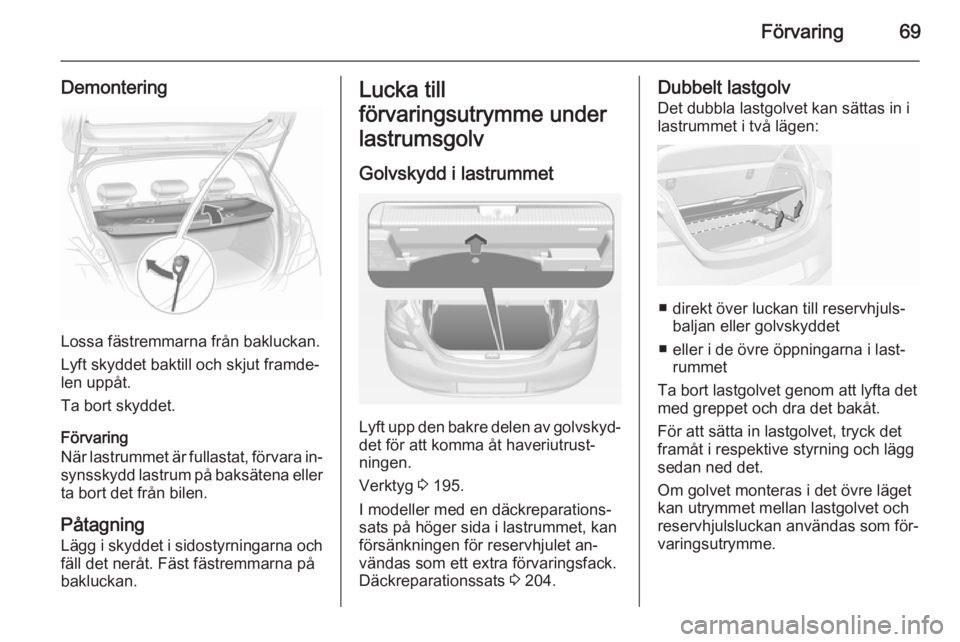

Förvaring69
Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När lastrummet är fullastat, förvara in‐ synsskydd lastrum på baksätena ellerta bort det från bilen.
Påtagning Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till
förvaringsutrymme under
lastrumsgolv
Golvskydd i lastrummet
Lyft upp den bakre delen av golvskyd‐ det för att komma åt haveriutrust‐
ningen.
Verktyg 3 195.
I modeller med en däckreparations‐
sats på höger sida i lastrummet, kan
försänkningen för reservhjulet an‐
vändas som ett extra förvaringsfack.
Däckreparationssats 3 204.
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in i
lastrummet i två lägen:
■ direkt över luckan till reservhjuls‐ baljan eller golvskyddet
■ eller i de övre öppningarna i last‐ rummet
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt i respektive styrning och lägg
sedan ned det.
Om golvet monteras i det övre läget
kan utrymmet mellan lastgolvet och
reservhjulsluckan användas som för‐
varingsutrymme.

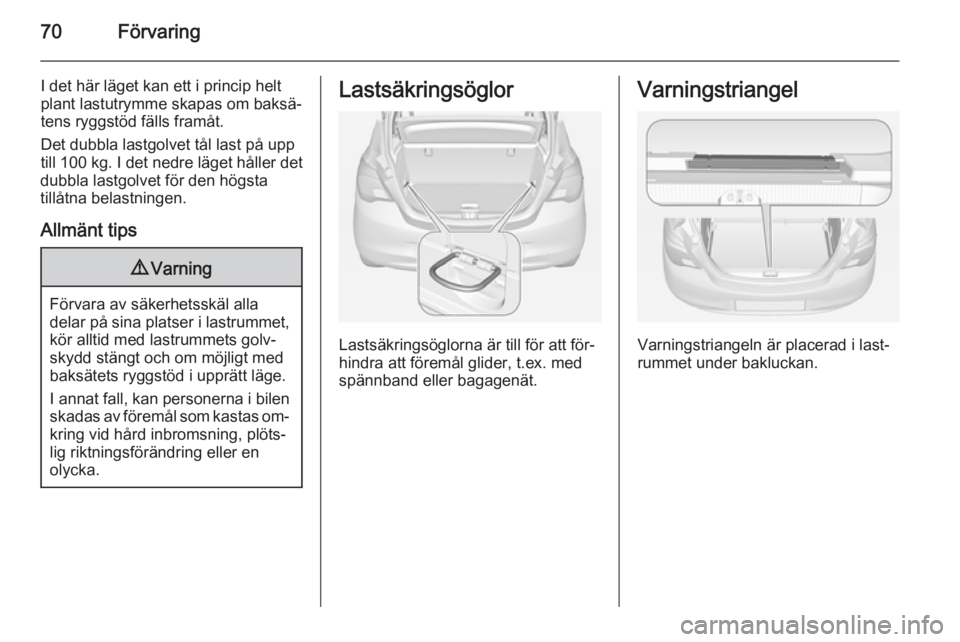

70Förvaring
I det här läget kan ett i princip helt
plant lastutrymme skapas om baksä‐
tens ryggstöd fälls framåt.
Det dubbla lastgolvet tål last på upp
till 100 kg . I det nedre läget håller det
dubbla lastgolvet för den högsta
tillåtna belastningen.
Allmänt tips9 Varning
Förvara av säkerhetsskäl alla
delar på sina platser i lastrummet, kör alltid med lastrummets golv‐
skydd stängt och om möjligt med
baksätets ryggstöd i upprätt läge.
I annat fall, kan personerna i bilen
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med
spännband eller bagagenät.
Varningstriangel
Varningstriangeln är placerad i last‐
rummet under bakluckan.
