Sürüş ve kullanım161
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre
dışı kaldığında Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
mesajı görünür.
Arıza
Sistemde bir arıza olduğunda veya
sensörler buzla kaplı olması gibi
sistem açısından geçici koşullardan
ötürü çalışmadığında, Sürücü Bilgi
Sisteminde bir mesaj görüntülenir.
Araç mesajları 3 104.
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için
ses frekansları farklı olan iki akustik
uyarı sinyali kullanır. Ön taraftaki
engeller için sinyal ön hoparlörlerden
gelirken arka taraftaki engeller için
ses aracın arka tarafından gelir.
Park asistanı düğmesi ve çalışma mantığı
Ön-arka park asistanı, r düğmesi
ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz.aşağıdaki ayrı açıklama), sistem D
düğmesiyle donatılmıştır. Bu
durumda, her iki sistem de D
düğmesiyle çalıştırılır.
r veya D düğmesine kısaca
basıldığında, park asistanı devre dışı
bırakılır veya etkinleştirilir.

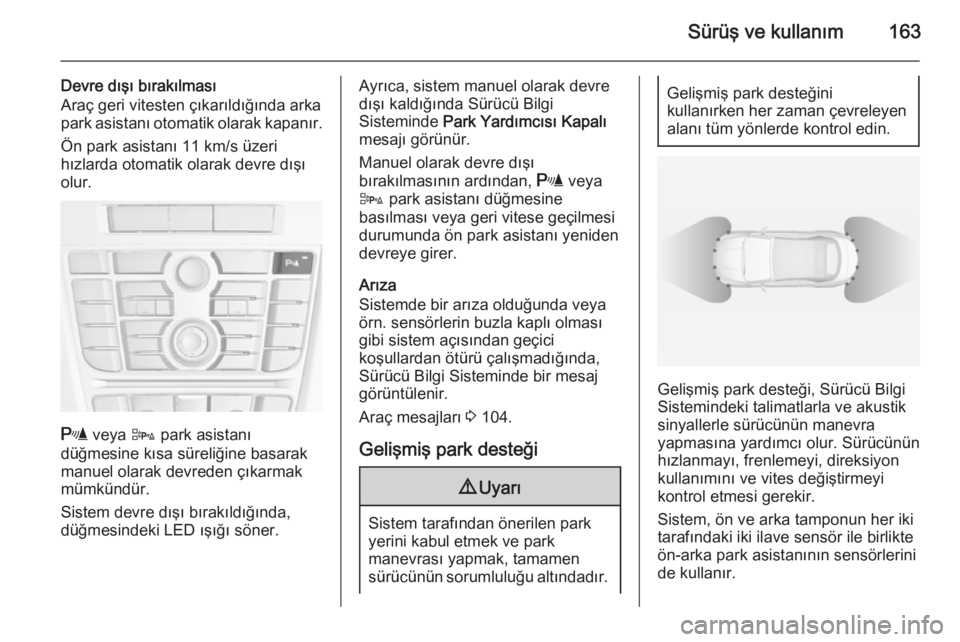

Sürüş ve kullanım163
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında arka park asistanı otomatik olarak kapanır.
Ön park asistanı 11 km/s üzeri
hızlarda otomatik olarak devre dışı
olur.
r veya D park asistanı
düğmesine kısa süreliğine basarak
manuel olarak devreden çıkarmak
mümkündür.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre
dışı kaldığında Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
mesajı görünür.
Manuel olarak devre dışı
bırakılmasının ardından, r veya
D park asistanı düğmesine
basılması veya geri vitese geçilmesi
durumunda ön park asistanı yeniden
devreye girer.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Araç mesajları 3 104.
Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki talimatlarla ve akustik
sinyallerle sürücünün manevra
yapmasına yardımcı olur. Sürücünün
hızlanmayı, frenlemeyi, direksiyon
kullanımını ve vites değiştirmeyi
kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.

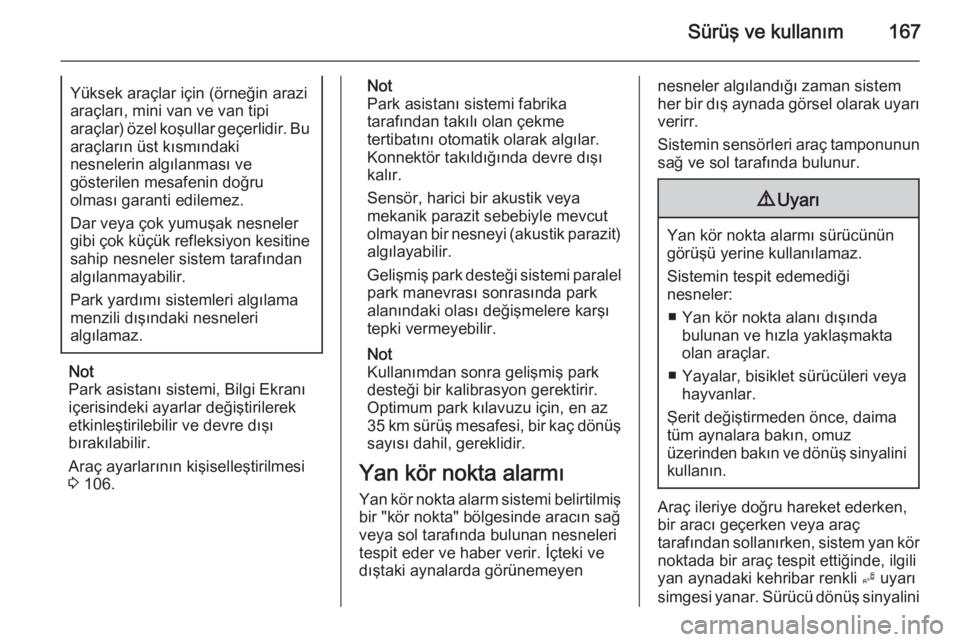

Sürüş ve kullanım167Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi, Bilgi Ekranı
içerisindeki ayarlar değiştirilerek
etkinleştirilebilir ve devre dışı
bırakılabilir.
Araç ayarlarının kişiselleştirilmesi 3 106.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyennesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini

168Sürüş ve kullanım
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 106.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardıedecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 227.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata geçmiyorsa bir servis atölyesinden
yardım alın.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.

170Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 106.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Parlaklık çok işlevli düğme üzerinde
bulunan yukarı/aşağı tuşları ile
ayarlanabilir.
Kontrast çok işlevli düğme üzerinde
bulunan sola/sağa tuşları ile
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 106.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğine
geldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.

202Araç bakımı
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–No.Akım devresi15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–

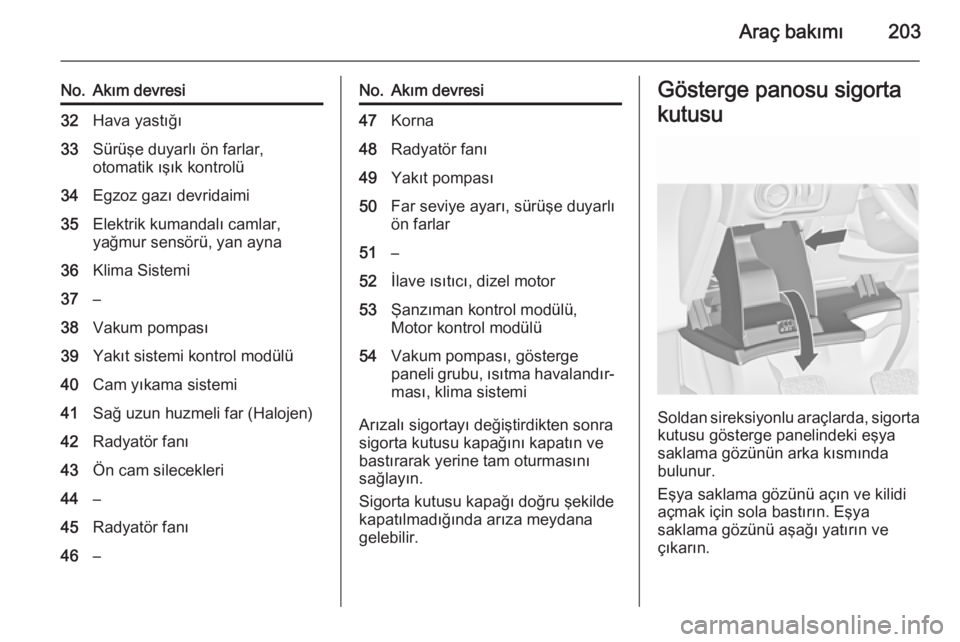

Araç bakımı203
No.Akım devresi32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

Araç bakımı209ısınmasına ve içten hasarauğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra kontağı
açın ve ilgili ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 97.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi(TPMS), sürüş esnasında aracın dört
lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sistemi (DIC) tarafından Araç
Bilgileri Menüsü menüsünde
görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
Araç Bilgileri Menüsü X'nü seçmek
için MENU tuşuna basın.
