2015 OPEL CASCADA Manuel d'utilisation (in French)

Conduite et utilisation191
Véhicule avec roue de secours
Le sac contenant la barre d'attelage
est placé à proximité de la roue de
secours, sous le recouvrement de
plancher du coffre.
Passer la sangle dans la jante et au‐
tour de la roue, l'enrouler autour de la
barre d'attelage et serrer la sangle
pour fixer le sac.
Véhicules avec kit de réparation des
pneus
Le sac contenant la barre d'attelage
est placé à proximité de la boîte du kit
de réparation des pneus, sous le re‐
couvrement du plancher du coffre.
Passer la sangle autour du boulon fi‐ leté sous la boîte du kit de réparation des pneus. Enrouler la sangle autour
de la barre d'attelage et serrer la san‐
gle pour fixer le sac.
Véhicules avec plancher de coffre
plat
Le sac contenant la barre d'attelage
est rangé sur le côté droit du plancher du coffre.
Passer la sangle dans l'anneau d'ar‐
rimage arrière droit, l'enrouler deux
fois autour de la barre d'attelage et serrer la sangle pour fixer le sac.

192Conduite et utilisation
Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.
Contrôle du serrage de la barre
d'attelage
■ La marque rouge du bouton rotatif
doit se trouver en face de la marque
verte de la barre d'attelage.
■ Le jeu entre le bouton rotatif et la barre d'attelage doit être d'environ
6 mm.
■ La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
■ Déverrouiller la barre d'attelage en tournant la clé en position c.
■ Sortir le bouton rotatif et tourner à
fond dans le sens horaire.
Insertion de la barre d'attelage

Conduite et utilisation193
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic au‐
dible.
La poignée rotative revient automati‐
quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement.
■ La marque verte du bouton rotatif doit se trouver en face de la marque
verte de la barre d'attelage.
■ Il ne doit pas y avoir de jeu entre la
poignée rotative et la barre d'atte‐
lage.
■ La barre d'attelage doit être enga‐
gée fermement dans le logement.
■ La barre d'attelage doit être ver‐ rouillée et la clé doit être retirée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre
d'attelage

194Conduite et utilisation
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à
fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.
Ranger et assujettir la barre d'atte‐
lage comme mentionné plus haut.

Soins du véhicule195Soins du véhiculeInformations générales..............195
Contrôles du véhicule ................196
Remplacement des ampoules ...203
Circuit électrique ........................212
Outillage du véhicule .................218
Jantes et pneus ......................... 219
Démarrage par câbles auxiliai‐
res .............................................. 236
Remorquage .............................. 238
Soins extérieurs et intérieurs .....240Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver le véhicule. Lustrer les piè‐ ces peintes du véhicule. Entretien
extérieur 3 240.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Remplir complètement le réservoir à carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.

196Soins du véhicule
■Garer le véhicule dans un local sec
et bien ventilé. Engager la 1ère ou
la marche arrière ou placer le levier sélecteur sur P. Empêcher tout dé‐
placement du véhicule grâce à des
cales.
■ Ne pas serrer le frein de stationne‐ ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Fermer le toit souple.
■ Couvrir le toit souple pour réduire les effets de l'environnement.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que certains systè‐
mes ne fonctionnent plus
(par exemple le système antivol).
Remise en service
Quand le véhicule est remis en circu‐ lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus.
■ Remplir le réservoir de lave-glace.■ Vérifier le niveau d'huile du moteur.
■ Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne con‐
fier ce travail qu'à un centre de recy‐
clage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule1979Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot et le laisser tomber dans le verrou depuis une faible hau‐
teur (20-25 cm). Vérifier le verrouil‐
lage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. Veiller
à ce que l'huile utilisée respecte les
valeurs spécifiées. Fluides et lubri‐
fiants recommandés 3 244.

198Soins du véhicule

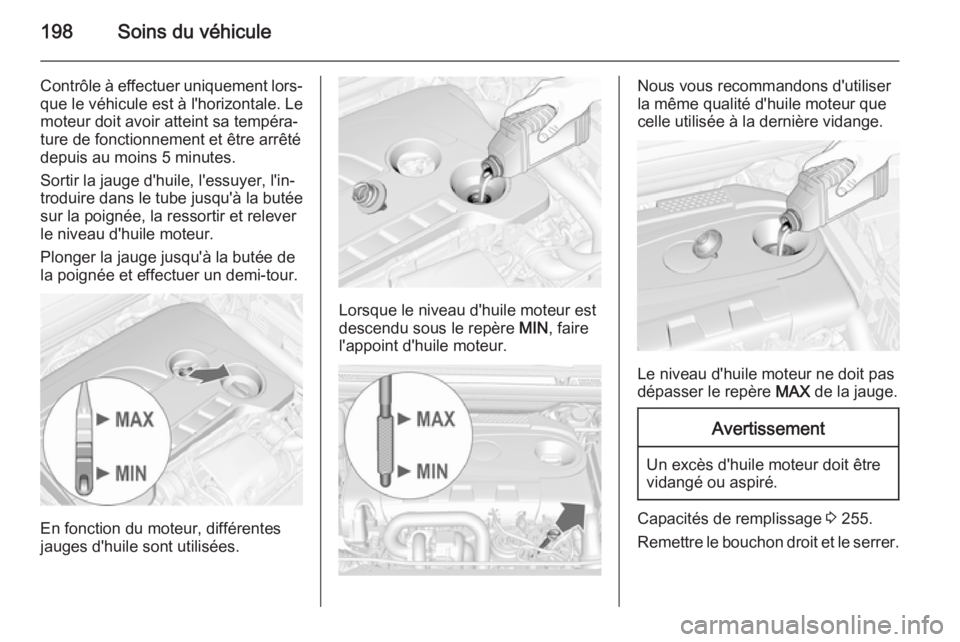

Contrôle à effectuer uniquement lors‐que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée à la dernière vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 255.
Remettre le bouchon droit et le serrer.
