2015 OPEL ASTRA J Uputstvo za upotrebu (in Serbian)

Nega vozila239
Oboreno svetlo (1)
1. Okrenuti poklopac (1) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac (2) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

240Nega vozila
Bočna svetla/Dnevna svetla (3)
1. Okrenuti poklopac (3) suprotnokretanju kazaljke na satu i izvaditiga. Upotrebiti odvijač za okretanje
poklopca.
2. Pritisnuti jezičke zajedno i izvući držač sijalice iz tela svetla.
3. Odvojiti sijalicu iz utičnice i postaviti novu.
4. Umetnuti držač sijalice u telo svetla. Postaviti poklopac i
okrenuti u pravcu kretanja kazaljki na satu.
Hečbek sa 3 vrata
Bihalogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Bočno svetlo/dnevno svetlo (2) .

Nega vozila241
Oboreno/dugo svetlo (1)
1. Okrenuti poklopac (1) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.

242Nega vozila
2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Adaptivno prednje
osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Sijalice za osvetljavanje pod uglom
mogu se zameniti.
Osvetljenje krivine
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.

Nega vozila243
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetla za maglu
Hečbek sa 5 vrata, nočbek sa4 vrata, Sports Tourer
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop migavca iz branika.
3.Odvrnuti tri zavrtnja i izvaditi sklop
svetla za maglu iz branika.

244Nega vozila
4. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
5. Odvojiti sijalično gnezdo od konektora pritiskajućiosiguravajuću ušicu.
6. Vratiti i umetnuti sijalično gnezdo u kućište, okrenuti gnezdo u
smeru kretanja na satu i prikačiti
priključni konektor.
7. Postaviti sklop svetla za maglu u branik i fiksirati ga pomoću tri
zavrtnja.
8. Postaviti sklop svetla migavca u branik i fiksirati ga pomoću dva
zavrtnja.
9. Postaviti oba poklopca.
Hečbek sa 3 vrata
1. Iskopčati poklopac odvijačem u žlebu i skinuti poklopac.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.

Nega vozila245

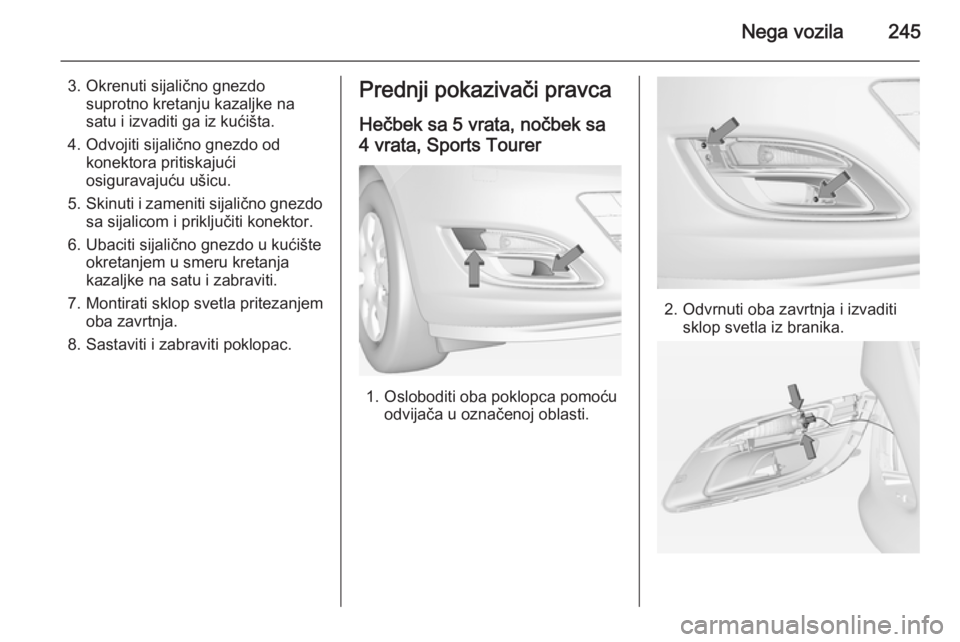

3. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
4. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Montirati sklop svetla pritezanjem oba zavrtnja.
8. Sastaviti i zabraviti poklopac.Prednji pokazivači pravca
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.

246Nega vozila
3. Odvojiti sijalično gnezdo odkućišta pritiskajući obe
sigurnosne ušice.
4. Otkačiti priključni konektor od sijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Hečbek sa 5 vrata, nočbek sa 4 vrata, Sports Tourer sa Sport/GSI prednjim
branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Otkačiti opruge i saviti ih unazad.
2. Izvući sijalično gnezdo sa sijalicom iz kućišta.
3. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor.
6. Umetnuti sijalično gnezdo u kućište.
7. Saviti oprugu prema napred i zabraviti.
