Page 249 of 333
Pleie av bilen247

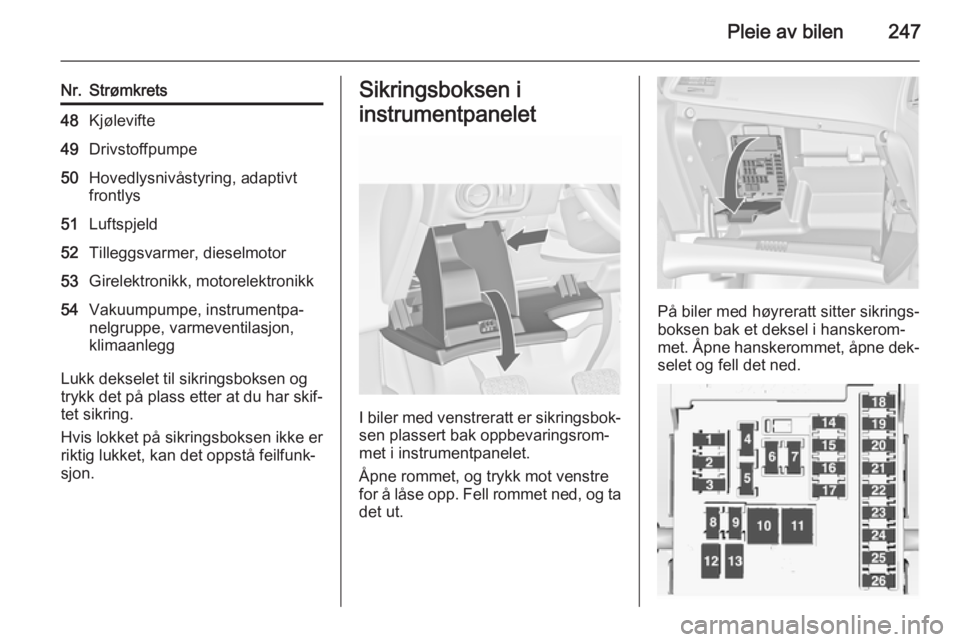

Nr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51Luftspjeld52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Page 250 of 333
248Pleie av bilen
Nr.Strømkrets1Displayer2Utvendige lys, karosserielektro‐
nikkmodul3Utvendige lys, karosserielektro‐
nikkmodul4Infotainment5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Venstre nærlys, karosserielek‐
tronikkmodul9Høyre nærlys, karosserielektro‐
nikkmodul, kollisjonsputemodul10Dørlåser, karosserielektronikk‐
modul11Kupévifte12–13–Nr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe, tyveria‐
larmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerom (hvis
ikke sikringsboks i bagasjerom)
(kun Sports Tourer)Sikringsboksen i
bagasjerommet
3-dørs og 5-dørs kombi Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Sports Tourer
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Page 251 of 333
Pleie av bilen249

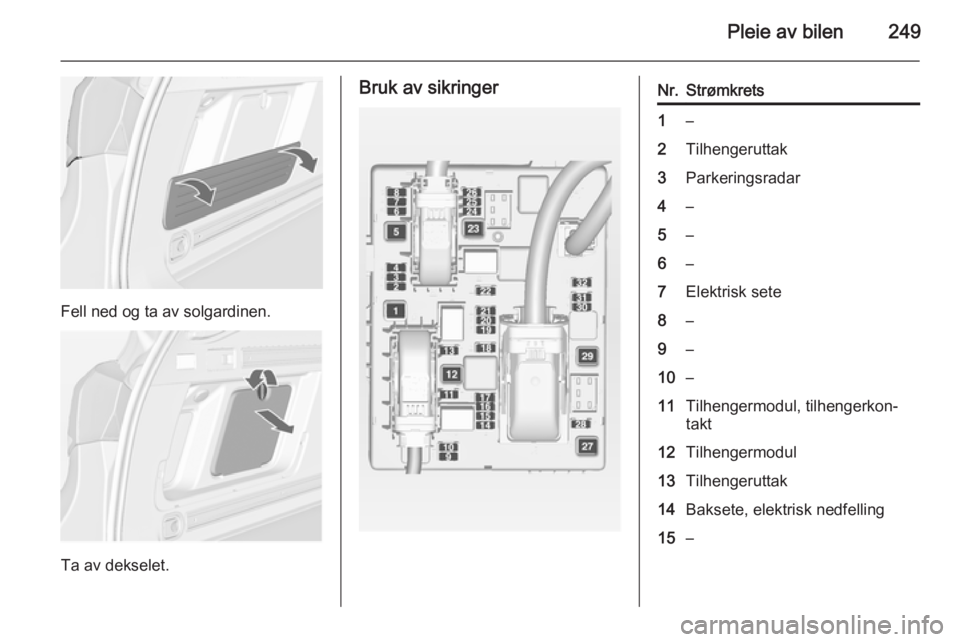

Fell ned og ta av solgardinen.
Ta av dekselet.
Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4–5–6–7Elektrisk sete8–9–10–11Tilhengermodul, tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14Baksete, elektrisk nedfelling15–
Page 252 of 333
250Pleie av bilen

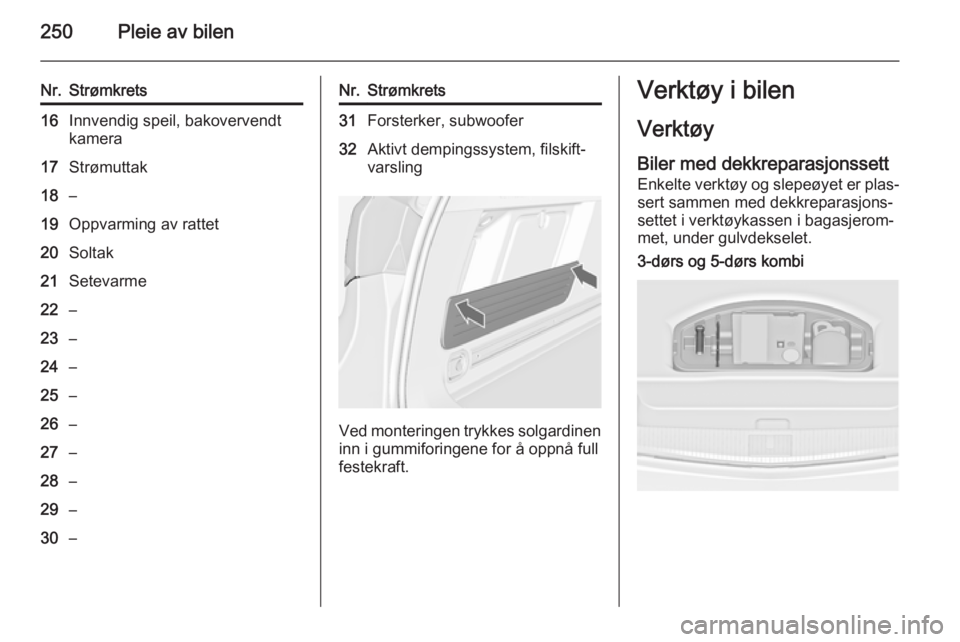

Nr.Strømkrets16Innvendig speil, bakovervendt
kamera17Strømuttak18–19Oppvarming av rattet20Soltak21Setevarme22–23–24–25–26–27–28–29–30–Nr.Strømkrets31Forsterker, subwoofer32Aktivt dempingssystem, filskift‐
varsling
Ved monteringen trykkes solgardinen
inn i gummiforingene for å oppnå full
festekraft.
Verktøy i bilen
VerktøyBiler med dekkreparasjonssett Enkelte verktøy og slepeøyet er plas‐sert sammen med dekkreparasjons‐
settet i verktøykassen i bagasjerom‐
met, under gulvdekselet.3-dørs og 5-dørs kombi
Page 253 of 333
Pleie av bilen251

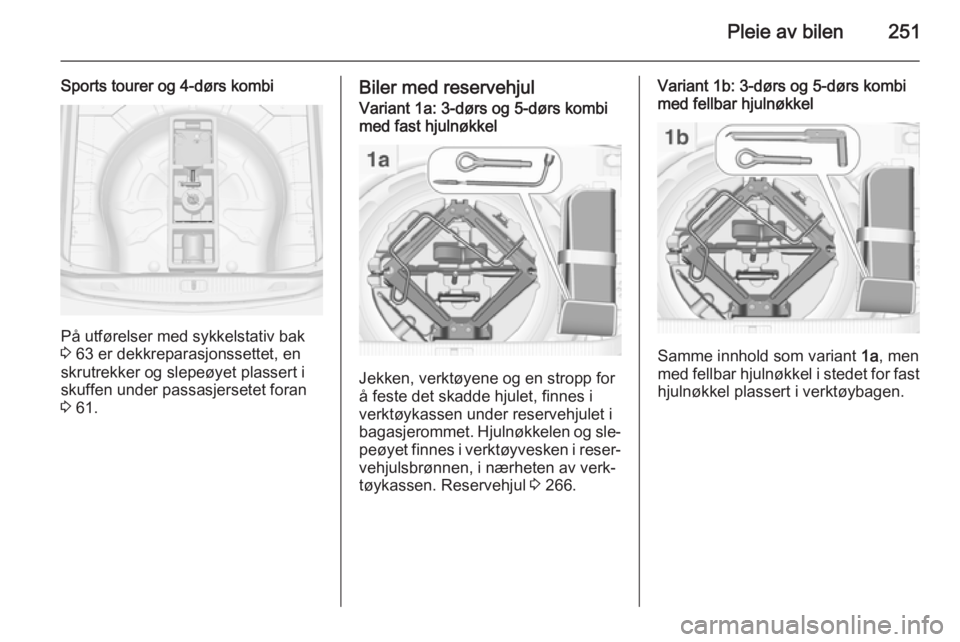

Sports tourer og 4-dørs kombi
På utførelser med sykkelstativ bak
3 63 er dekkreparasjonssettet, en
skrutrekker og slepeøyet plassert i
skuffen under passasjersetet foran
3 61.
Biler med reservehjulVariant 1a: 3-dørs og 5-dørs kombi
med fast hjulnøkkel
Jekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i
verktøykassen under reservehjulet i
bagasjerommet. Hjulnøkkelen og sle‐
peøyet finnes i verktøyvesken i reser‐ vehjulsbrønnen, i nærheten av verk‐
tøykassen. Reservehjul 3 266.
Variant 1b: 3-dørs og 5-dørs kombi
med fellbar hjulnøkkel
Samme innhold som variant 1a, men
med fellbar hjulnøkkel i stedet for fast
hjulnøkkel plassert i verktøybagen.
Page 254 of 333

252Pleie av bilen

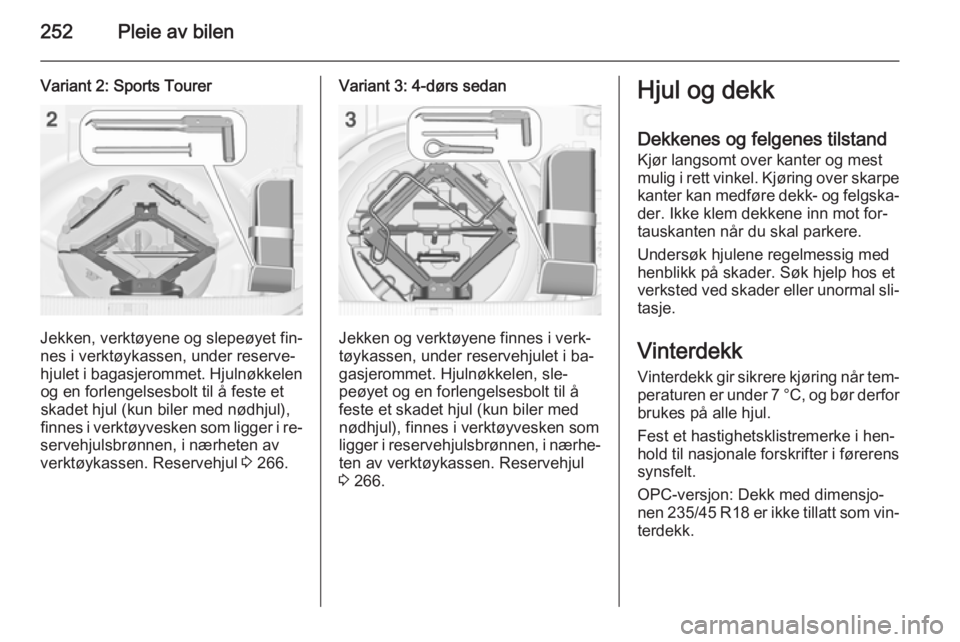

Variant 2: Sports Tourer
Jekken, verktøyene og slepeøyet fin‐
nes i verktøykassen, under reserve‐
hjulet i bagasjerommet. Hjulnøkkelen og en forlengelsesbolt til å feste et
skadet hjul (kun biler med nødhjul),
finnes i verktøyvesken som ligger i re‐
servehjulsbrønnen, i nærheten av
verktøykassen. Reservehjul 3 266.
Variant 3: 4-dørs sedan
Jekken og verktøyene finnes i verk‐
tøykassen, under reservehjulet i ba‐
gasjerommet. Hjulnøkkelen, sle‐ peøyet og en forlengelsesbolt til å
feste et skadet hjul (kun biler med nødhjul), finnes i verktøyvesken som
ligger i reservehjulsbrønnen, i nærhe‐ ten av verktøykassen. Reservehjul
3 266.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk Vinterdekk gir sikrere kjøring når tem‐
peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.
OPC-versjon: Dekk med dimensjo‐
nen 235/45 R18 er ikke tillatt som vin‐
terdekk.
Page 255 of 333

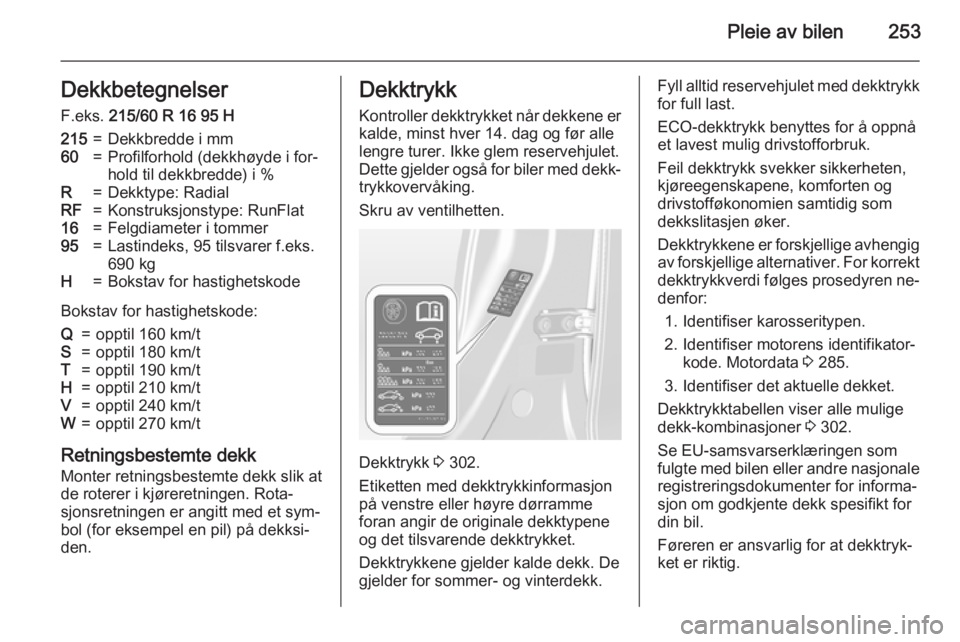

Pleie av bilen253Dekkbetegnelser
F.eks. 215/60 R 16 95 H215=Dekkbredde i mm60=Profilforhold (dekkhøyde i for‐
hold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat16=Felgdiameter i tommer95=Lastindeks, 95 tilsvarer f.eks.
690 kgH=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/t
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dekktrykk
Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 302.
Etiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
foran angir de originale dekktypene
og det tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren ne‐
denfor:
1. Identifiser karosseritypen.
2. Identifiser motorens identifikator‐ kode. Motordata 3 285.
3. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 302.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale registreringsdokumenter for informa‐sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.
Page 256 of 333

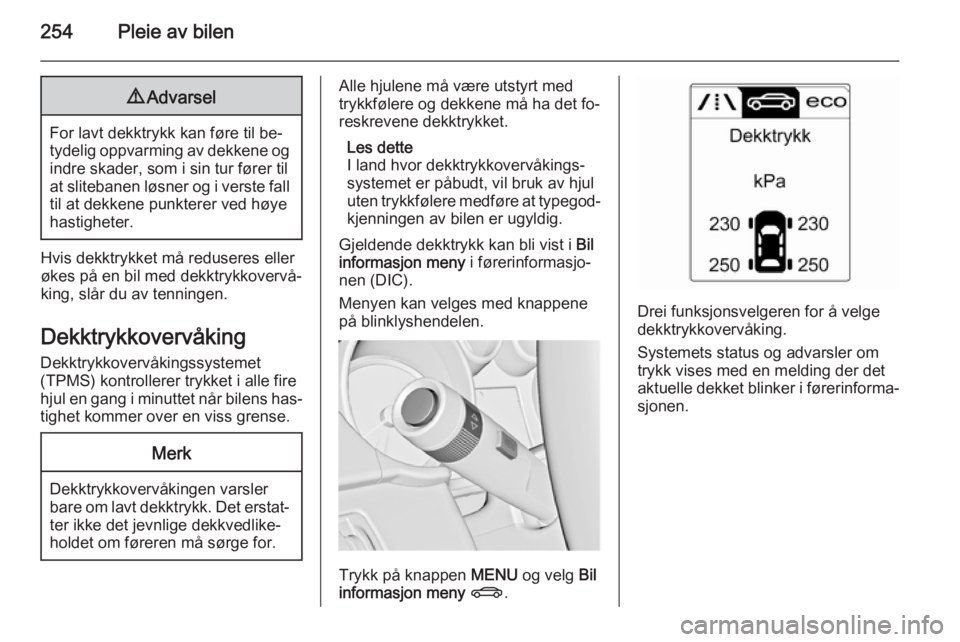

254Pleie av bilen9Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen.
Dekktrykkovervåking Dekktrykkovervåkingssystemet
(TPMS) kontrollerer trykket i alle fire
hjul en gang i minuttet når bilens has‐
tighet kommer over en viss grense.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan bli vist i Bil
informasjon meny i førerinformasjo‐
nen (DIC).
Menyen kan velges med knappene på blinklyshendelen.
Trykk på knappen MENU og velg Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemets status og advarsler om
trykk vises med en melding der det
aktuelle dekket blinker i førerinforma‐ sjonen.
