2015 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем271
2. Повертайте патрон протигодинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
5-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть пластикову гайкузсередини рукою.

272Догляд за автомобілем
3.Обережно вийміть задній ліхтар
у зборі з ніші та зніміть його.
Стежте за тим, щоб короб
дротів залишився на своєму
місці.
4. Зніміть кабель із утримувача.
5. Відчепіть з'єднувальний затискач від тримача лампи.
6. Відкрутіть три гвинтивикруткою, а потім вийміть
патрон з ліхтаря у зборі.
7. Вийміть і замініть лампу, витягнувши її, або натисніть налампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Стоп-сигнал ( 2)
Вказівник повороту ( 3)
8. Вставте тримач лампи в заднього ліхтаря у зборі й
прикрутіть його на місце.
Під'єднайте затискач і втисніть
кабель у тримач. Закріпіть
ліхтар у зборі у ніші кузова
шпильками кріплення, а потім
затисніть гайку кріплення
зсередини багажного
відділення.
Закрийте й зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришку та
обидві заглушки з відповідного
боку.
2. Відкрутіть та вийміть три гвинти.
3. Зніміть ліхтар у зборі. Стежте за
тим, щоб короб дротів
залишився на своєму місці.

Догляд за автомобілем273
4. Натисніть на фіксатор і виймітьтримач лампи з ліхтаря у зборі.
5. Вийміть і замініть лампу,витягнувши її, або натисніть на
лампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
6. Закріпіть тримач лампи в блоці задніх ліхтарів. Встановіть
ліхтар у зборі у двері багажного
відділення і закрутіть гвинти
зсередини. Вставте на місце усі
кришки.
4-дверний нотчбек1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.

274Догляд за автомобілем
3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть ліхтар у зборі
у ніші кузова шпильками
кріплення, а потім затисніть
гайки кріплення зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі у дверях багажника
1. Відкрийте двері багажника та зніміть кришку ліхтаря з
відповідного боку.
2. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.

Догляд за автомобілем275
Універсал
1. Ліворуч складіть та знімітьшторку.
2. Зніміть кришку з відповідного боку.
3. Відкрутіть дві пластикові гайкизсередини рукою.
4. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
5. Від'єднайте з'єднувальний затискач від тримача лампи.
6. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні ліхтарі ( 1 + 2)
Увімкніть поворот ( 3)

276Догляд за автомобілем
Стоп-сигнал (4)
7. Під'єднайте затискач і втисніть кабель у тримач. Закріпіть
ліхтар у зборі у ніші кузова
шпильками кріплення, а потім
затисніть гайки кріплення
зсередини багажного
відділення. Поверніть кришку
на місце.
Під час збирання потрібно
втиснути заглушку на лівій стінці
в гумові втулки, щоб
забезпечити надійність
кріплення.
Ліхтар у зборі у дверях багажника
1. Відкрийте двері багажного відділення і зніміть заглушки з
відповідного боку.
2. Відкрутіть та вийміть гвинти.
3. Вийміть блок заднього ліхтаря і від'єднайте з'єднувач проводки
від тримача лампи.
4. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
5. Встановіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти зсередини. Встановіть
на місце усі кришки.

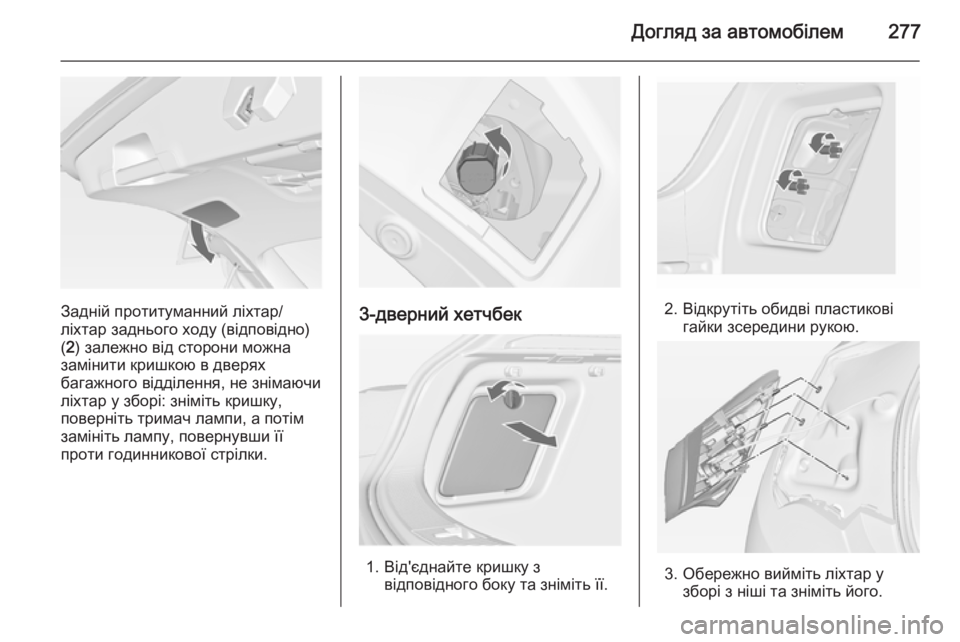

Догляд за автомобілем277
Задній протитуманний ліхтар/
ліхтар заднього ходу (відповідно)
( 2 ) залежно від сторони можна
замінити кришкою в дверях
багажного відділення, не знімаючи
ліхтар у зборі: зніміть кришку,
поверніть тримач лампи, а потім
замініть лампу, повернувши її
проти годинникової стрілки.3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.

278Догляд за автомобілем
4. Від'єднайте з'єднувальнийзатискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
версія зі світлодіодом (LED)
Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть ліхтар
у зборі у ніші кузова шпильками
кріплення, а потім затисніть
гайки кріплення зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення1. Відкрийте двері багажного
відділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.
4. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
