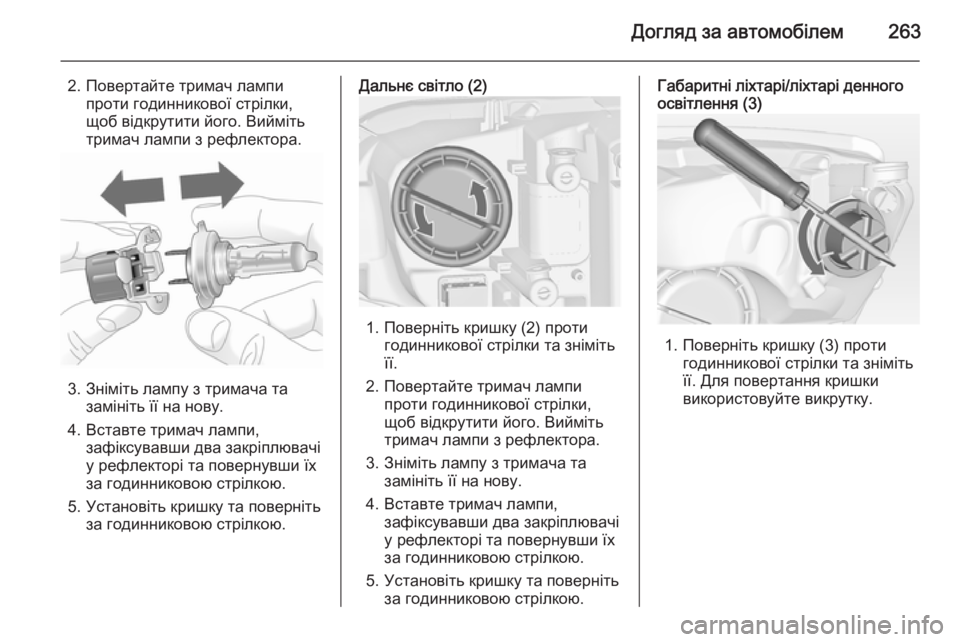

Догляд за автомобілем263
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку (2) протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі денного
освітлення (3)
1. Поверніть кришку (3) проти
годинникової стрілки та зніміть
її. Для повертання кришки
використовуйте викрутку.

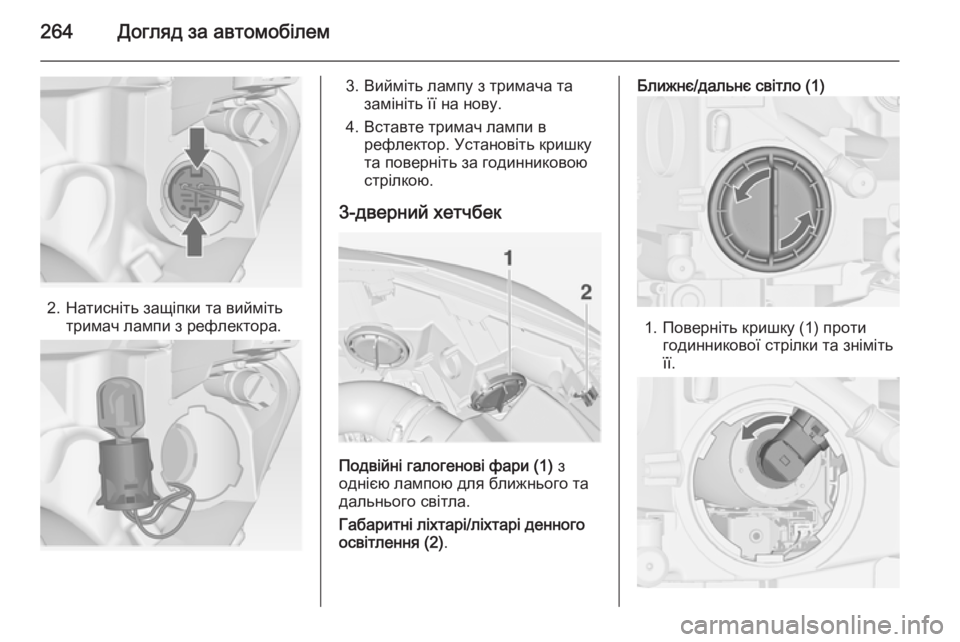

264Догляд за автомобілем
2. Натисніть защіпки та виймітьтримач лампи з рефлектора.
3. Вийміть лампу з тримача тазамініть її на нову.
4. Вставте тримач лампи в рефлектор. Установіть кришку
та поверніть за годинниковою
стрілкою.
3-дверний хетчбек
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.

Догляд за автомобілем265
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі денного
освітлення (2)
1. Крутіть патрон (2) проти
годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

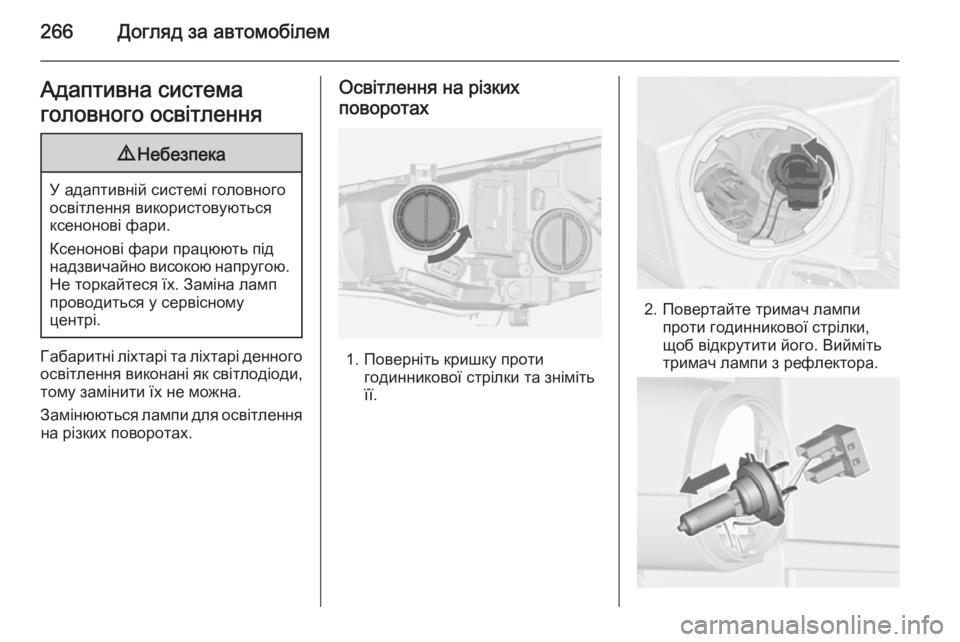

266Догляд за автомобілемАдаптивна система
головного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.
Освітлення на різких
поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.

Догляд за автомобілем267
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Протитуманні фари
5-дверний хетчбек, 4-дверний
нотчбек, універсал1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.
3. Відкрутіть три гвинти і зніміть протитуманну фару в зборі з
бампера.

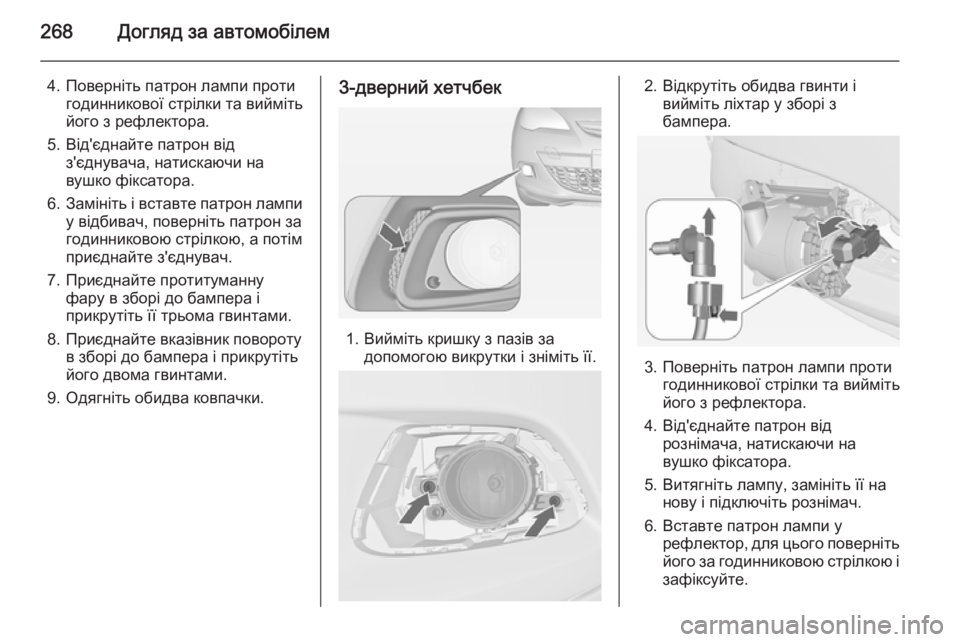

268Догляд за автомобілем
4. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть і вставте патрон лампи
у відбивач, поверніть патрон за
годинниковою стрілкою, а потім приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.
8. Приєднайте вказівник повороту в зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.3-дверний хетчбек
1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
4. Від'єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.

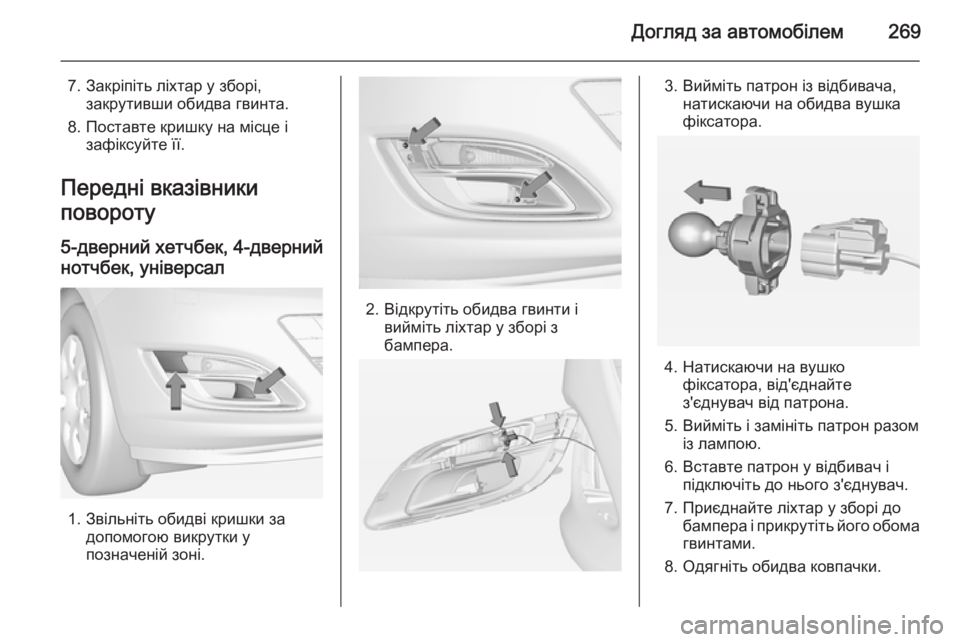

Догляд за автомобілем269
7. Закріпіть ліхтар у зборі,закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту
5-дверний хетчбек, 4-дверний
нотчбек, універсал
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і вийміть ліхтар у зборі з
бампера.
3. Вийміть патрон із відбивача, натискаючи на обидва вушка
фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у відбивач і підключіть до нього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.

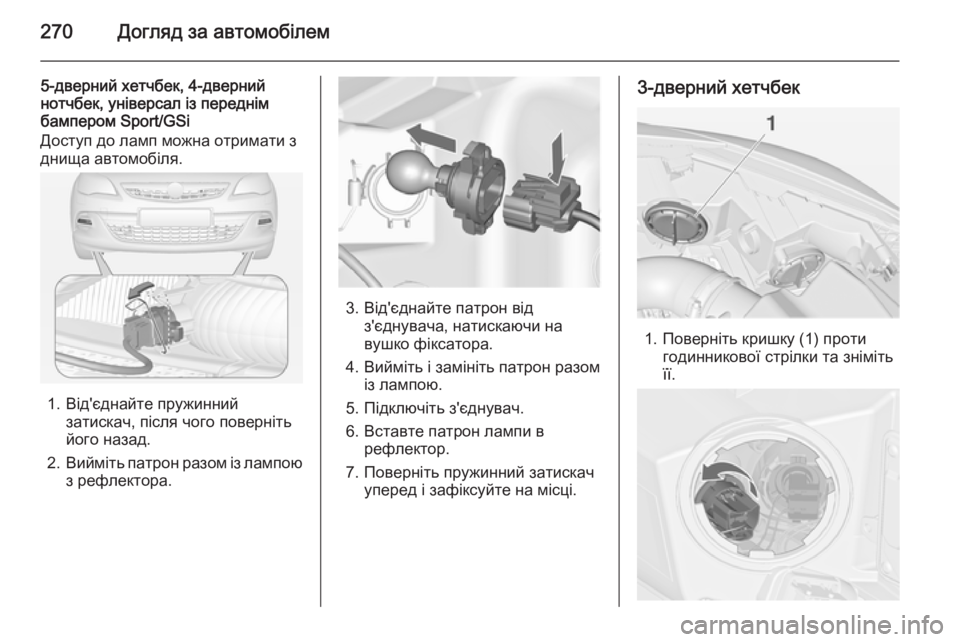

270Догляд за автомобілем
5-дверний хетчбек, 4-дверний
нотчбек, універсал із переднім
бампером Sport/GSi
Доступ до ламп можна отримати з днища автомобіля.
1. Від'єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з рефлектора.
3. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть з'єднувач.
6. Вставте патрон лампи в рефлектор.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
3-дверний хетчбек
1. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.
