Conduite et utilisation135
Cependant, si un objet apparaît à
moins de 0,3 mètre du pare-chocs
avant lorsque le véhicule recule et
qu'au même moment un autre objet
se trouve à plus de 0,3 mètre du pare-
chocs arrière, les signaux sonores
n'indiquent que l'objet situé à proxi‐
mité du pare-chocs avant.
Activation et désactivation
Appuyer sur r sur la console de
pavillon pour activer le système. La
LED s'allume.
Appuyer à nouveau sur r pour dé‐
sactiver le système. La diode est dés‐
activée.
Lorsque le système a été désactivé
ou en cas de situation temporaire
causant la désactivation du système,
un message s'affiche brièvement au
centre d'informations du conducteur
(DIC).
Le système d'aide au stationnement
est réactivé chaque fois que le
véhicule redémarre.
Défaillance Lorsque le système ne fonctionne
pas correctement, un message d'er‐
reur s'affiche dans le DIC.
Les conditions suivantes peuvent af‐
fecter les performances du système :
■ Le conducteur a désactivé le sys‐ tème.
■ Les capteurs ne sont pas propres. Éliminer la boue, la saleté, la neige,
la glace et la gadoue des pare- chocs du véhicule.
■ Les capteurs d'aide au stationne‐ ment sont recouverts de givre ou de
glace.■ Un objet pendait du hayon lors du
dernier cycle de conduite. Une fois
l'objet retiré, le système revient au
fonctionnement normal.
■ Un objet ou un recouvrement est fixé à l'avant du véhicule.
■ Le pare-chocs est endommagé. Amener le véhicule dans un atelier
pour faire réparer le système.
■ D'autres conditions, comme des vi‐
brations provenant d'un marteau-
piqueur peuvent affecter la perfor‐
mance du système.
Dans le cas où le système ne fonc‐
tionne pas correctement, contacter
un atelier.
Centre d'informations du conducteur
(DIC) 3 84.

136Conduite et utilisation
Remarques importantesconcernant les aides au
stationnement9 Attention
Dans certaines circonstances, les
différentes surfaces réflectives
d'objets ou de vêtements ainsi que des sources externes de parasites
peuvent empêcher la détection
correcte d'obstacles.
Une attention particulière doit être accordée aux obstacles bas qui
peuvent endommager la partie in‐
férieure du pare-chocs. Si de tels
obstacles quittent la zone de dé‐
tection des capteurs durant l'ap‐
proche du véhicule, un signal so‐
nore continu retentira.
Avertissement
Les performances des systèmes
d'aide au stationnement par ultra‐
sons peuvent être réduites en rai‐
son de la charge élevée.
Des conditions spécifiques s'ap‐ pliquent si des véhicules de plus
grande taille sont impliqués
(p. ex. véhicules tout terrain, four‐
gonnettes, camionnettes). L'iden‐
tification d'objet dans la partie su‐
périeure du véhicule ne peut pas
être garantie.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment par ultrasons ne sont pas
prévus pour aider les conducteurs à éviter une collision avec des ob‐jets inattendus.
Caméra arrière
9 Attention
Le système de caméra arrière
n'affiche pas les piétons, cyclistes, le trafic traversant, animaux ou les
objets situés en dehors du champ
de vision de la caméra, sous le
pare-chocs ou sous le véhicule.
Ne pas reculer avec le véhicule en
s'aidant de l'écran de la caméra
arrière uniquement.
Ne pas agir avec prudence avant
d'effectuer une marche arrière
peut causer des blessures, voire
la mort, et des dommages maté‐ riels. Avant d'effectuer une mar‐
che arrière, toujours inspecter l'ar‐ rière et les alentours du véhicule.
Le système de caméra arrière peut
aider le conducteur lors d'une ma‐
nœuvre de recul, en affichant une vue
de la zone derrière le véhicule.
Fonctionnement du système Lors du passage en position R,
l'image de la zone se trouvant der‐ rière le véhicule s'affiche et le mes‐
sage Vérifier les environs pour voir
s'ils sont sûrs apparaît. L'écran pré‐
cédent s'affiche pendant environ
10 secondes après avoir quitté la po‐
sition R.

Conduite et utilisation137
Pour afficher plus tôt l'écran précé‐
dent, effectuer l'une des opérations
suivantes :
■ Appuyer sur un bouton de l'Infotain‐
ment System.
■ Passer à P.
■ Atteindre une vitesse de 8 km/h.
Symboles et guides Le véhicule peut être doté d'une fonc‐tion affichant les symboles sur l'écran
Infotainment lorsqu'il utilise la caméra
arrière. Le système d'aide au station‐ nement ne doit pas être désactivé
pour pouvoir activer l'utilisation des
symboles d'avertissement. Un mes‐
sage d'erreur peut s'afficher si l'aide
au stationnement a été désactivée et si les symboles ont été allumés.
Les symboles apparaissent et peu‐
vent finalement recouvrir un objet af‐
fiché sur l'écran Infotainment et dé‐
tecté par le système d'aide au sta‐
tionnement.
La caméra arrière peut également
être dotée d'une grille de lignes de
guidage pour aider le conducteur àaligner le véhicule lorsqu'il recule
dans un emplacement de stationne‐
ment.
Pour activer ou désactiver les sym‐
boles ou les guides :
1. Passer à P.
2. Appuyer sur le bouton CONFIG
du tableau de bord.
3. Sélectionner Afficher les
paramètres , puis Option caméra
recul .
4. Sélectionnez Symboles ou Lignes
guid . Une coche apparaît en re‐
gard de la fonction si elle est acti‐
vée.Emplacement de la caméra
arrière
La caméra arrière se trouve au-des‐
sus de la plaque d'immatriculation.
La zone affichée par la caméra est li‐ mitée.
Elle ne couvre pas les objets proches
de l'un des coins ou en dessous du
pare-chocs et peut varier en fonction de l'orientation du véhicule ou des
conditions routières. Les images affi‐
chées peuvent être plus lointaines ou
plus proches qu'elles n'apparaissent.

Conduite et utilisation145

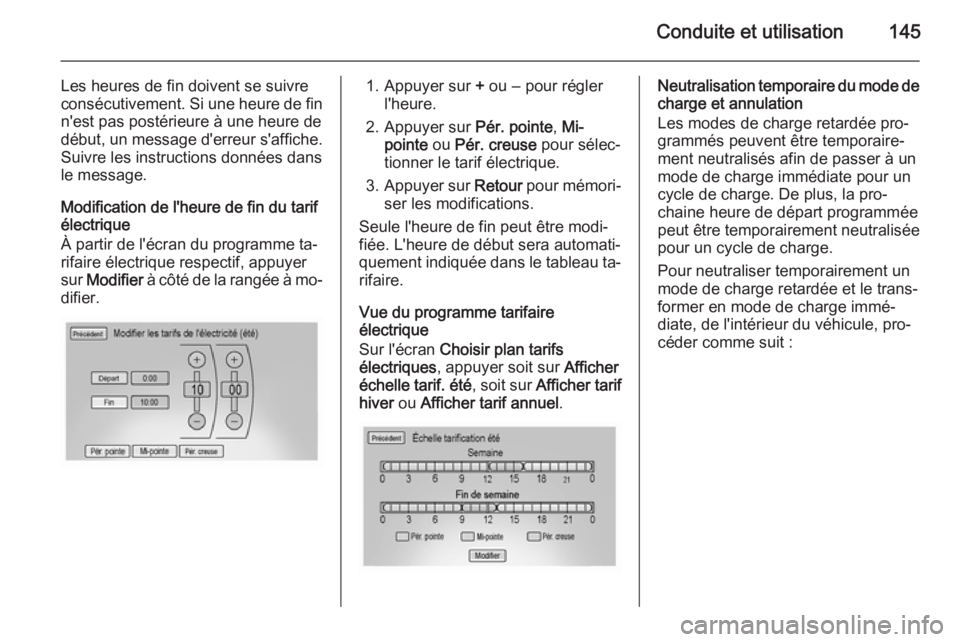

Les heures de fin doivent se suivre
consécutivement. Si une heure de fin n'est pas postérieure à une heure de
début, un message d'erreur s'affiche.
Suivre les instructions données dans
le message.
Modification de l'heure de fin du tarif
électrique
À partir de l'écran du programme ta‐
rifaire électrique respectif, appuyer
sur Modifier à côté de la rangée à mo‐
difier.1. Appuyer sur + ou − pour régler
l'heure.
2. Appuyer sur Pér. pointe, Mi-
pointe ou Pér. creuse pour sélec‐
tionner le tarif électrique.
3. Appuyer sur Retour pour mémori‐
ser les modifications.
Seule l'heure de fin peut être modi‐
fiée. L'heure de début sera automati‐
quement indiquée dans le tableau ta‐ rifaire.
Vue du programme tarifaire
électrique
Sur l'écran Choisir plan tarifs
électriques , appuyer soit sur Afficher
échelle tarif. été , soit sur Afficher tarif
hiver ou Afficher tarif annuel .Neutralisation temporaire du mode de
charge et annulation
Les modes de charge retardée pro‐
grammés peuvent être temporaire‐
ment neutralisés afin de passer à un
mode de charge immédiate pour un
cycle de charge. De plus, la pro‐
chaine heure de départ programmée peut être temporairement neutralisée
pour un cycle de charge.
Pour neutraliser temporairement un mode de charge retardée et le trans‐former en mode de charge immé‐diate, de l'intérieur du véhicule, pro‐
céder comme suit :

154Conduite et utilisationCarburant
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de com‐
bustion. Éteindre les téléphones
mobiles.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
Remarque
Dans certaines conditions particuliè‐ rement froides, le véhicule peut né‐
cessiter l'utilisation d'une source de
chauffage auxiliaire. Celle-ci fournit
une capacité de chauffage et de dé‐
givrage supplémentaire obtenue en
faisant tourner le moteur, même si la
batterie haute tension est correcte‐
ment chargée. Dans ces conditions,
le moteur démarrera et utilisera du
carburant. Veiller donc à ce qu'il y ait
du carburant dans le réservoir.
Le système d'alimentation de ce
véhicule requiert un processus de remplissage particulier pour le con‐
trôle des émissions de vapeurs de carburant. Pour faire le plein du
véhicule :
1. Appuyer sur le bouton de la trappe
à carburant sur la porte du con‐
ducteur pendant une seconde. Un
message demandant d'attendre
s'affiche sur le centre d'informa‐
tions du conducteur (DIC).

158Soins du véhiculeSoins du véhiculeInformations générales..............158
Contrôles du véhicule ................160
Remplacement des ampoules ...168
Circuit électrique ........................171
Outillage du véhicule .................181
Jantes et pneus ......................... 181
Démarrage par câbles auxiliai‐ res .............................................. 192
Remorquage .............................. 196
Soins extérieurs et intérieurs .....197Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Levage du véhicule9 Attention
Un soulèvement incorrect du
véhicule peut causer de graves
blessures et endommager le
véhicule.
Le véhicule ne peut être soulevé
que par du personnel d'atelier
agréé ayant reçu une formation
correcte.
Point de levage sur un pont
élévateur

160Soins du véhicule
4. Tirer le couvercle de plancher dechargement vers l'avant pour ac‐
céder au câble négatif (-) noir de
batterie 12 V et le rebrancher.
5. Après avoir branché le câble, ou‐ vrir le hayon puis serrer le câble.
Après avoir rebranché le câble de
batterie, il se peut que le véhicule ne
fonctionne pas en mode électrique.
Dans ce cas, il peut être nécessaire
de charger la batterie haute tension.Contrôles du véhicule
Exécution du travail9 Danger
Ne jamais tenter d'effectuer soi-
même une maintenance des com‐ posants de la batterie haute ten‐
sion. Ceci pourrait provoquer des
blessures ou endommager le
véhicule. L'entretien et la répara‐
tion de ces composants de batte‐
rie haute tension ne doivent être
exécutés que par un technicien
bien formé doté des connaissan‐
ces et outils adéquats. Une expo‐
sition à une haute tension peut
causer des chocs, des brûlures,
voire la mort. Les composants
haute tension du véhicule ne peu‐
vent être entretenus que par des
techniciens ayant suivi une forma‐ tion spéciale.
Les composants haute tension
sont identifiés par des étiquettes.
Ne pas déposer, ouvrir, séparer
ou modifier ces composants. Le câblage haute tension est recou‐
vert de gaines orange. Ne pas
sonder, altérer, couper ou modifier
le câblage haute tension.9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule161Avertissement
Même une contamination de faible
importance peut endommager les
systèmes du véhicule. Ne pas lais‐ ser des contaminants entrer en
contact avec les liquides, les bou‐
chons de réservoir ou les jauges.
Capot
Ouverture 1. Couper le contact avant d'ouvrir le
capot. Si le contact est mis, le mo‐
teur démarrera en cas d'ouverture du capot.
Modes de fonctionnement du
véhicule électrique 3 116.
2. Tirer la poignée de déverrouillage
et la ramener dans sa position de
départ.
3. Pousser le crochet de sécurité du
compartiment moteur vers la gau‐
che du véhicule et ouvrir le capot.
4. Libérer la béquille du capot de sa retenue au-dessus du support de
radiateur et l'introduire fermement
dans la fente de retenue du capot.
Fermeture
Avant de fermer le capot, pousser la
tige de vérin du capot dans son dis‐
positif de retenue.
Abaisser le capot, le laisser tomber
dans le verrou. Vérifier le verrouil‐
lage.
