Îngrijirea autovehiculului183
Nr.Circuit33modulul de control motor34claxonul35ambreiaj36–Nr.Circuit1pompa ABS2ştergătorul de parbriz3suflantă4panoul de bord5–6–7pompă electrică de vacuum8ventilatorul de răcire, turaţie
scăzută9ventilatorul de răcire, turaţie
ridicată10ventilatorul de răcire
pompă electrică de vacuum11demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

184Îngrijirea autovehicululuiCutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în spatele
comutatorului de lumini din panoul de
bord.
Prindeţi mânerul apoi trageţi şi
rabataţi comutatorul de lumini în jos.
Nr.Circuit1–2–3geamurile acţionate electric4transformator de tensiune5modulul de control al autovehi‐
culului 16modulul de control al autovehi‐
culului 27modulul de control al autovehi‐
culului 38modulul de control al autovehi‐
culului 49modulul de control al autovehi‐
culului 510modulul de control al autovehi‐
culului 611modulul de control al autovehi‐
culului 712modulul de control al autovehi‐
culului 813–

Îngrijirea autovehiculului185
Nr.Circuit14hayonul15racord diagnostic16conector legătură de date17contactul18sistem de aer condiţionat19amplificator audio20sistemul de asistenţă la parcare21comutator frână22sistemul audio23afişaj24–25–26panoul de bord27încălzire scaune, şofer28–29–30panoul de bord31claxonul32încălzire scaun, pasagerNr.Circuit33volanul încălzit34–35–36–37ştergătorul de lunetă38bricheta39–40–Trusa de scule
Uneltele
Autovehiculele cu set pentru depanarea anvelopelor
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea. La versiunile cu cutie de depozitare,
demontaţi mai întâi cutia 3 68.

186Îngrijirea autovehiculului
La versiunile cu sistem de transport
posterior sau cu motor cu gaz lichid,
uneltele sunt amplasate împreună cu
inelul de tractare şi setul pentru
depanarea anvelopelor într-o casetă fixată cu o chingă de peretele lateral
stânga al portbagajului.La versiunile cu cutie de depozitare,
caseta cu unelte, inelul de tractare şi setul pentru depanarea anvelopelor
este amplasată într-o cameră a cutiei
din portbagaj 3 68.La versiunile cu compartiment pentru
subwoofer, uneltele şi inelul de
tractare sunt amplasate împreună cu
setul pentru depanarea anvelopelor şi cu triunghiul reflectorizant sub
podeaua portbagajului. Pentru a avea acces, demontaţi mai întâi podeaua
portbagajului: rabataţi partea din
spate înspre înainte şi trageţi de
podea înspre înapoi 3 69.

Îngrijirea autovehiculului187
Autovehiculele cu roată de
rezervă
Cricul, cheia pentru şuruburile de
roată, uneltele şi cele două chingi
pentru fixarea unei roţi deteriorate se
găsesc în trusa de scule de sub
podeaua portbagajului 3 69.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate
şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi întotdeauna anvelope mai puţin uzate
pe puntea din spate.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De exemplu, 195/55 R 16 95 H195=lăţime anvelopă, în mm55=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: RunFlat16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de viteză
Literă cod de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/h

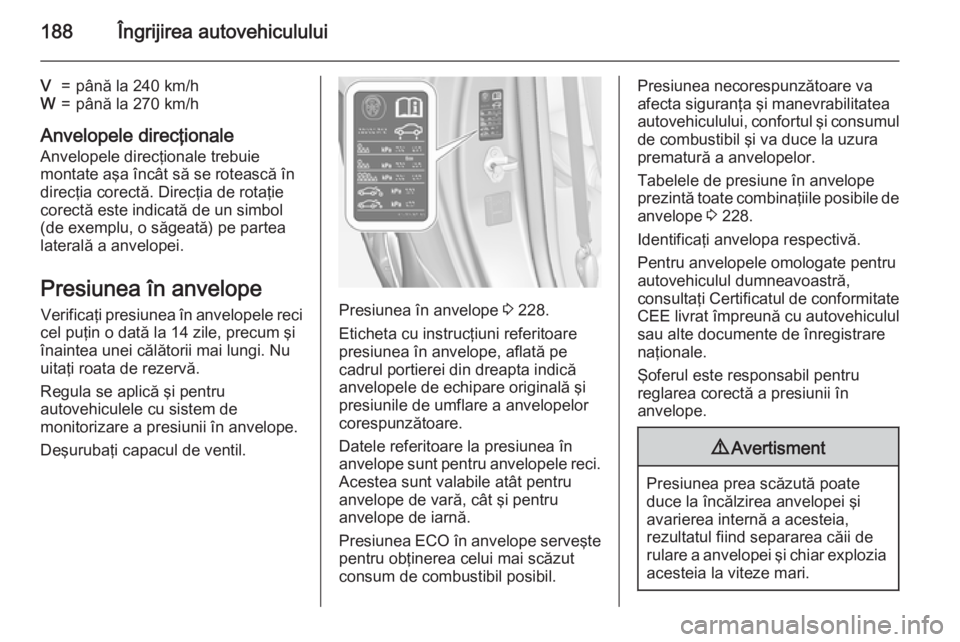

188Îngrijirea autovehiculului
V=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie
corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope Verificaţi presiunea în anvelopele reci
cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 228.
Eticheta cu instrucţiuni referitoare
presiunea în anvelope, aflată pe
cadrul portierei din dreapta indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Presiunea ECO în anvelope serveşte pentru obţinerea celui mai scăzutconsum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 228.
Identificaţi anvelopa respectivă.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE livrat împreună cu autovehiculul
sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.

Îngrijirea autovehiculului189
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul. După reglarea presiunii în
anvelope cuplaţi contactul şi selectaţi
setarea corespunzătoare de la
pagina Tyre load (Sarcină anvelope)
din Centrul de informaţii pentru şofer
3 95.
Sistemul de monitorizare a presiunii în anvelope Sistemul de monitorizare a presiunii
în anvelope verifică presiunea în
toate cele patru anvelope o dată pe
minut când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer.
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) X .

190Îngrijirea autovehiculului
Răsuciţi rotiţa dispozitivului de
reglare pentru a selecta sistemul de
monitorizare a presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în
Centrul de informaţii pentru şofer.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 93.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 228.
Dacă
w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service autorizat.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 102.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelopenu este operaţional pentru aceste
anvelope. Lampa de control w
luminează. Pentru cele trei anvelope
suplimentare, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Echipamentele radio externe de mare putere pot perturba funcţionarea
sistemului de monitorizare a presiunii
în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
