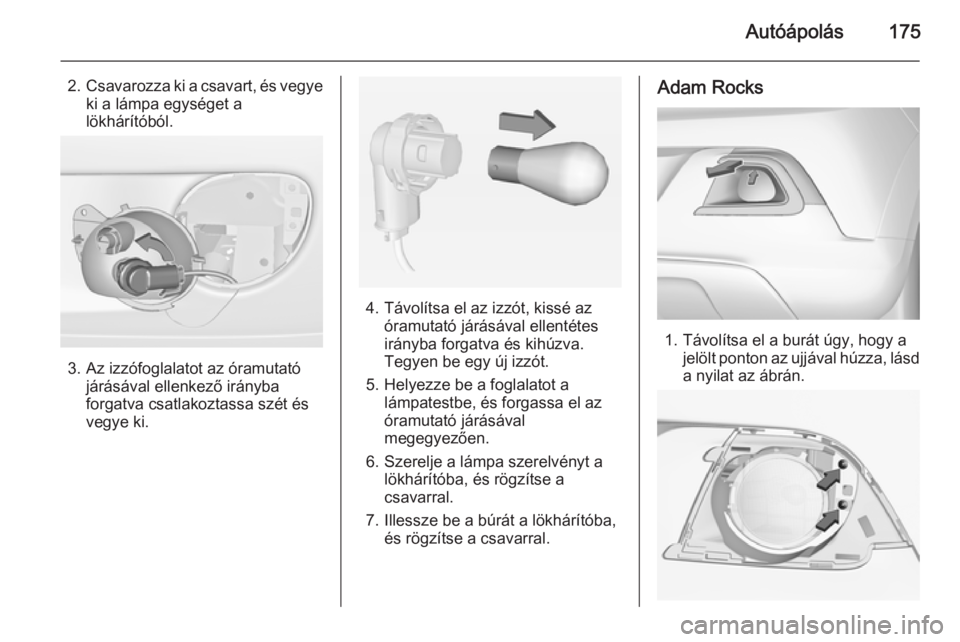

Autóápolás175
2.Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Szerelje a lámpa szerelvényt a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.
Adam Rocks
1. Távolítsa el a burát úgy, hogy ajelölt ponton az ujjával húzza, lásd
a nyilat az ábrán.

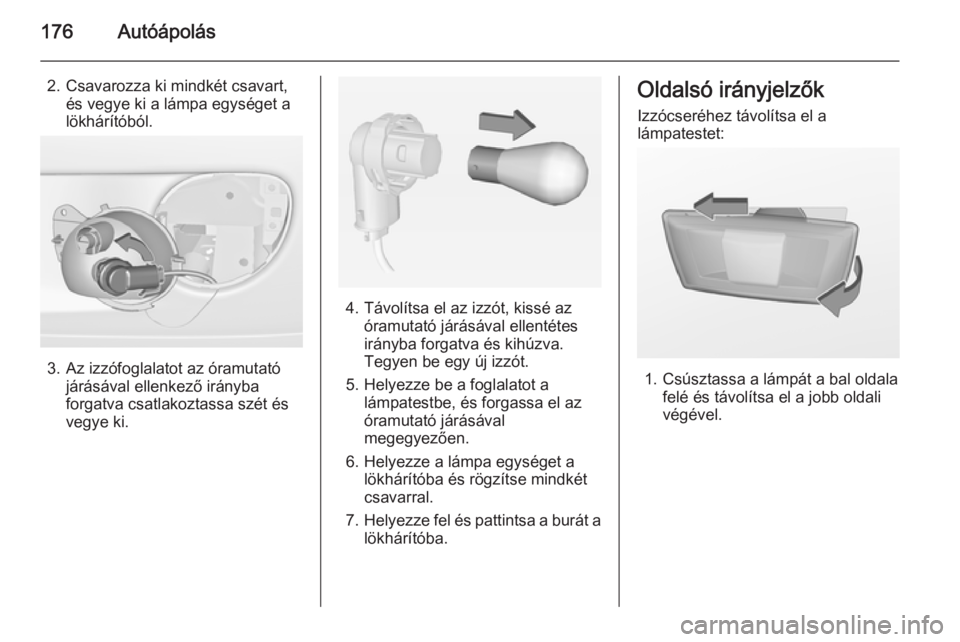

176Autóápolás
2. Csavarozza ki mindkét csavart,és vegye ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
7. Helyezze fel és pattintsa a burát a
lökhárítóba.
Oldalsó irányjelzők
Izzócseréhez távolítsa el a
lámpatestet:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.

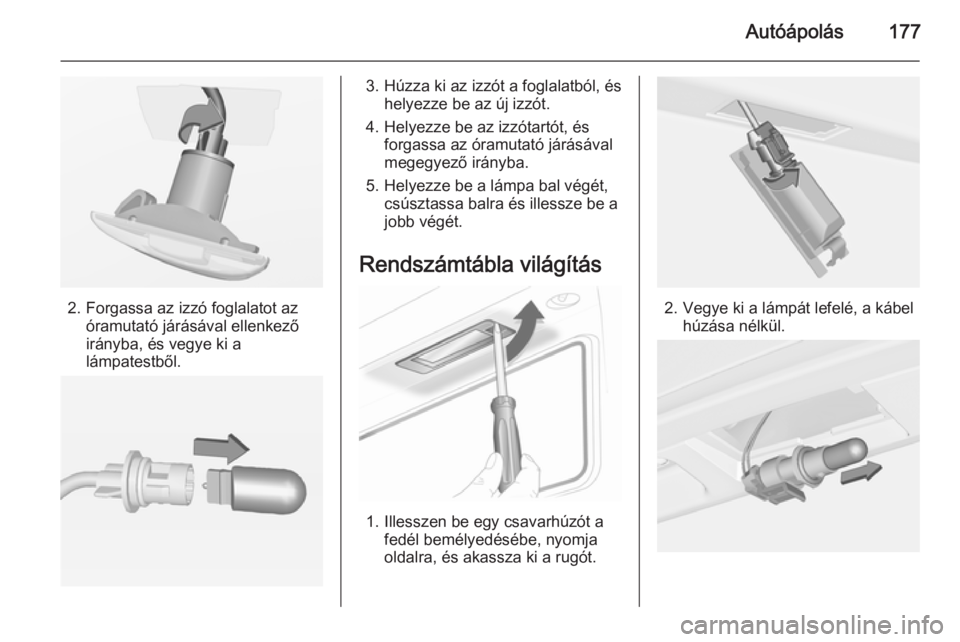

Autóápolás177
2. Forgassa az izzó foglalatot azóramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.

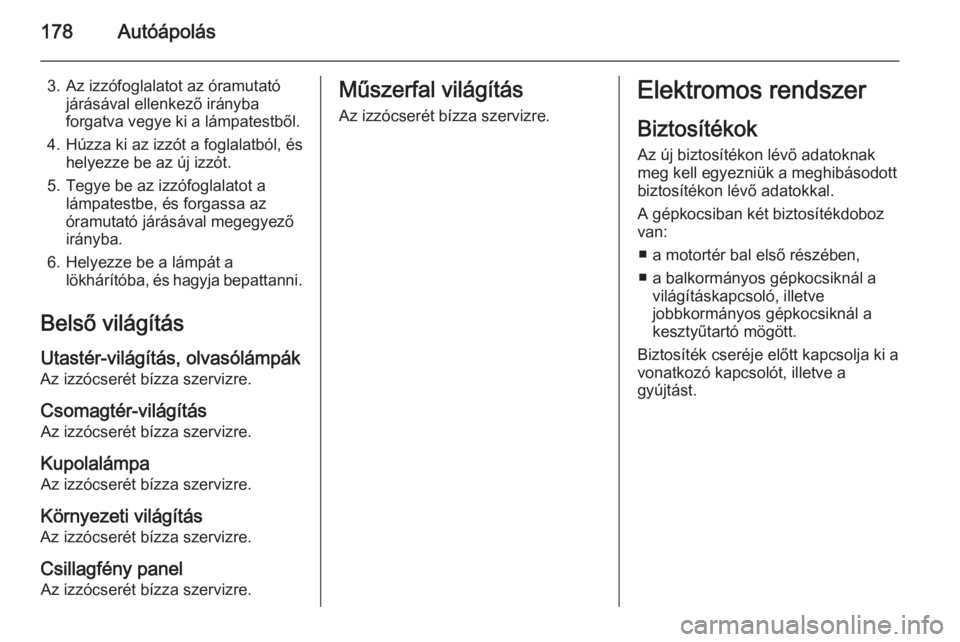

178Autóápolás
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa az
óramutató járásával megegyező
irányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Kupolalámpa Az izzócserét bízza szervizre.
Környezeti világítás
Az izzócserét bízza szervizre.
Csillagfény panel Az izzócserét bízza szervizre.Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a motortér bal első részében,
■ a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a
kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

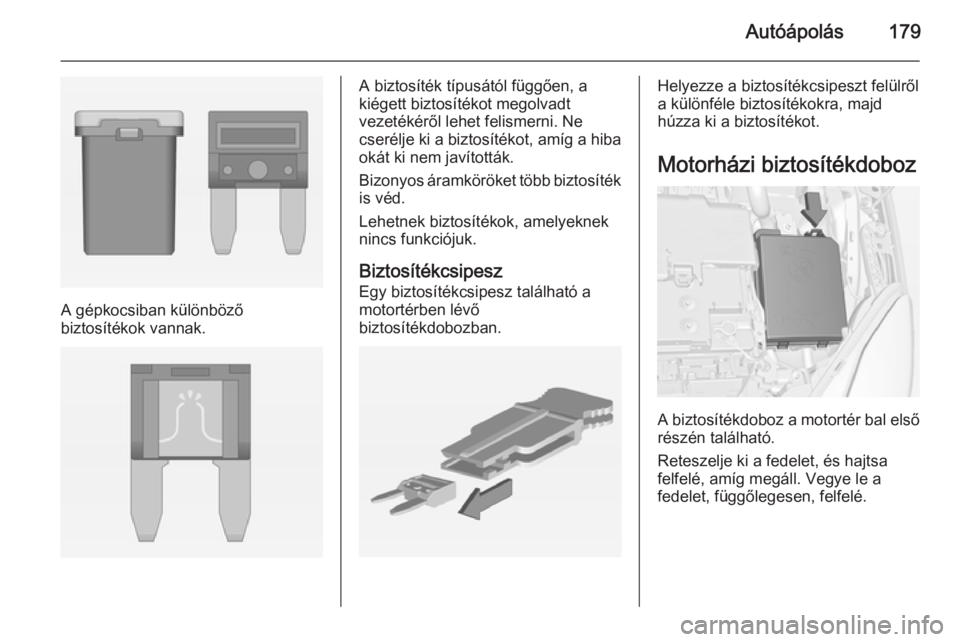

Autóápolás179
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

180Autóápolás
SzámÁramkör1–2külső visszapillantó tükör
kapcsoló3karosszéria vezérlőegység4lehajtható napfénytető,
futómű vezérlőmodul5ABS6nappali menetlámpa, bal7–8karosszéria vezérlőegység9járműakkumulátor érzékelő10fényszóró szintbeállítás,
TPMS, lehajtható napfény‐
tető11hátsó ablaktörlő12ablak páramentesítő13nappali menetlámpa, jobb14tükör páramentesítő15–16futómű vezérlőmodul,
LPG rendszer17belső visszapillantó tükörSzámÁramkör18motor vezérlőegység19üzemanyag-szivattyú20–21befecskendező tekercs22–23befecskendező rendszer24ablakmosó rendszer25világítás rendszer26motor vezérlőegység27–28motor vezérlőegység29motor vezérlőegység30–31bal fényszóró32jobb fényszóró33motor vezérlőegység34kürt35tengelykapcsoló36–

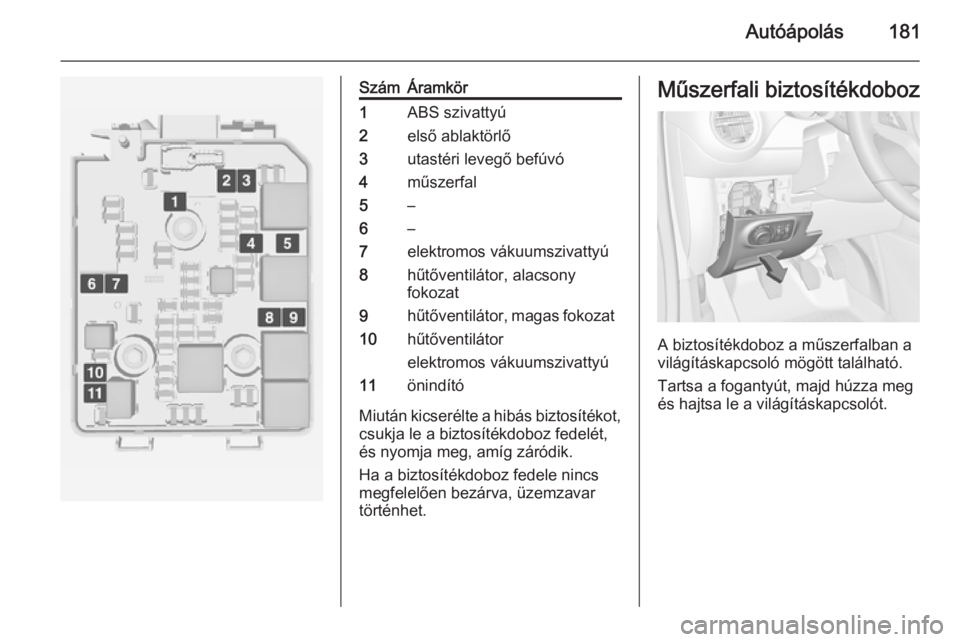

Autóápolás181
SzámÁramkör1ABS szivattyú2első ablaktörlő3utastéri levegő befúvó4műszerfal5–6–7elektromos vákuumszivattyú8hűtőventilátor, alacsony
fokozat9hűtőventilátor, magas fokozat10hűtőventilátor
elektromos vákuumszivattyú11önindító
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfalban a
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.

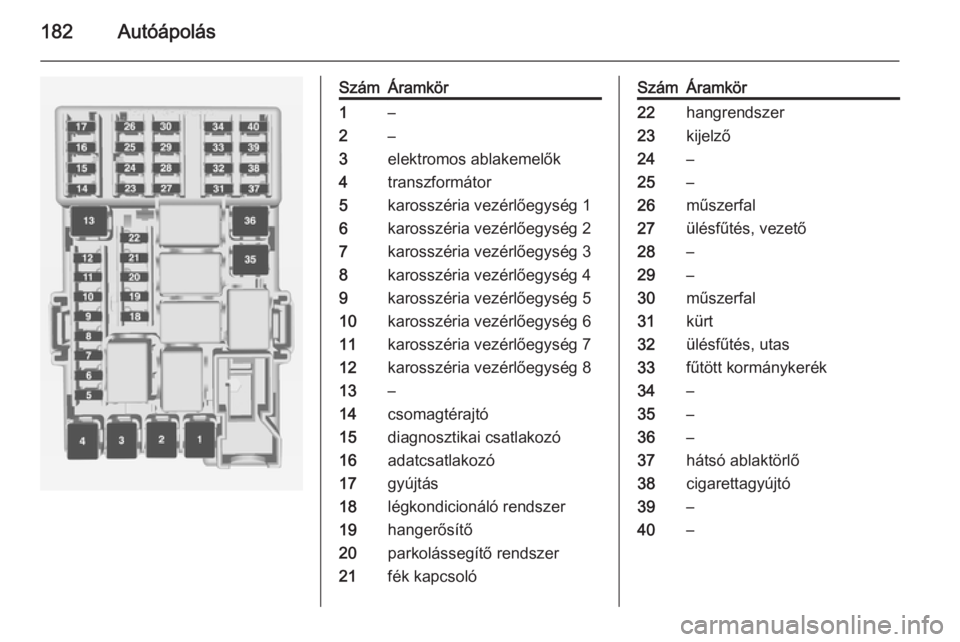

182Autóápolás
SzámÁramkör1–2–3elektromos ablakemelők4transzformátor5karosszéria vezérlőegység 16karosszéria vezérlőegység 27karosszéria vezérlőegység 38karosszéria vezérlőegység 49karosszéria vezérlőegység 510karosszéria vezérlőegység 611karosszéria vezérlőegység 712karosszéria vezérlőegység 813–14csomagtérajtó15diagnosztikai csatlakozó16adatcsatlakozó17gyújtás18légkondicionáló rendszer19hangerősítő20parkolássegítő rendszer21fék kapcsolóSzámÁramkör22hangrendszer23kijelző24–25–26műszerfal27ülésfűtés, vezető28–29–30műszerfal31kürt32ülésfűtés, utas33fűtött kormánykerék34–35–36–37hátsó ablaktörlő38cigarettagyújtó39–40–
