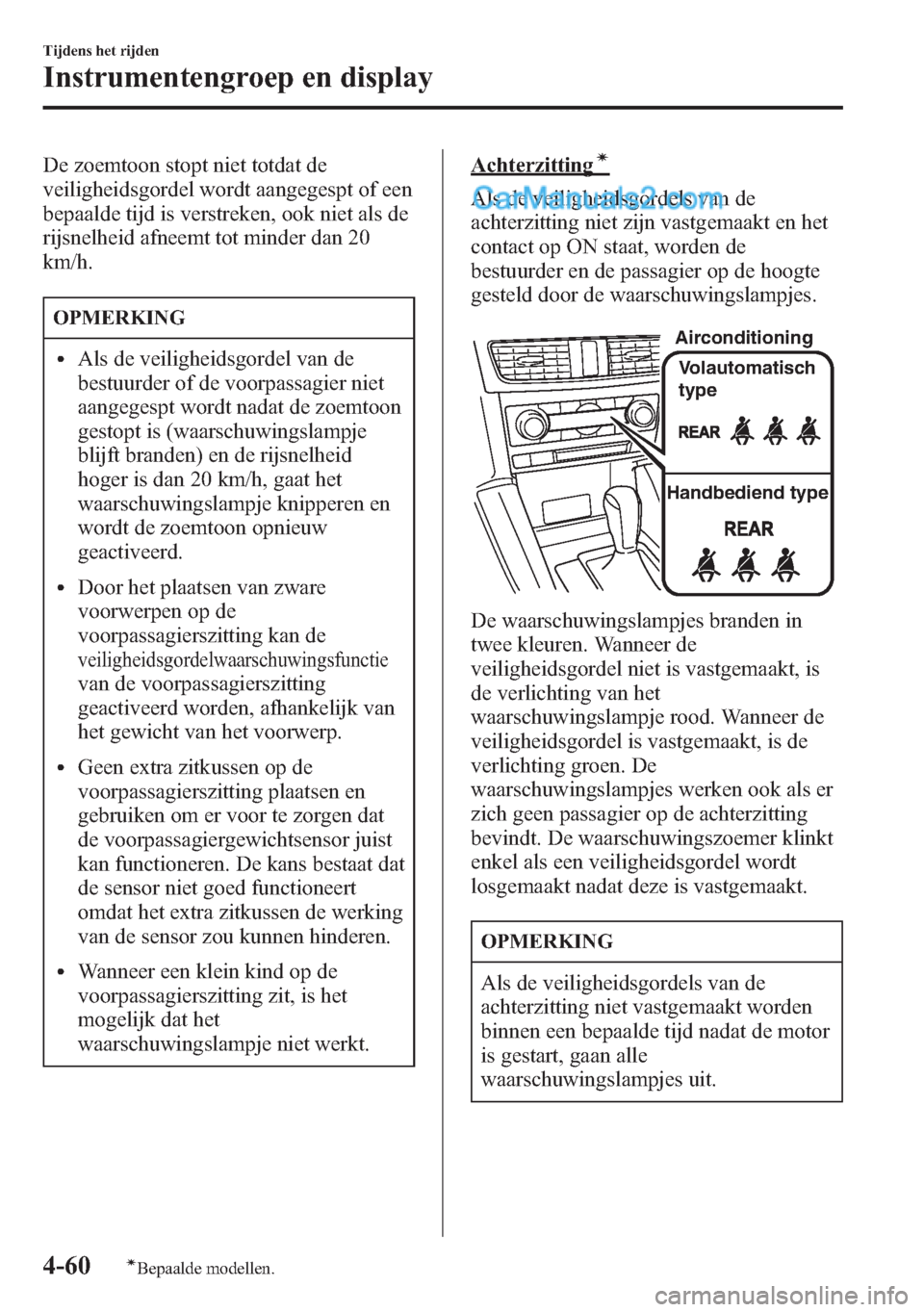

2015 MAZDA MODEL CX-5 sensor

De zoemtoon stopt niet totdat de
veiligheidsgordel wordt aangegespt of een
bepaalde tijd is verstreken, ook niet als de
rijsnelheid afneemt tot minder dan 20
km/h.
OPMERKING
lAls de veiligheidsgordel van de
bestuurder of de voorpassagier niet
aangegespt wordt nadat de zoemtoon
gestopt is (waarschuwingslampje
blijft branden) en de rijsnelheid
hoger is dan 20 km/h, gaat het
waarschuwingslampje knipperen en
wordt de zoemtoon opnieuw
geactiveerd.
lDoor het plaatsen van zware
voorwerpen op de
voorpassagierszitting kan de
veiligheidsgordelwaarschuwingsfunctie
van de voorpassagierszitting
geactiveerd worden, afhankelijk van
het gewicht van het voorwerp.
lGeen extra zitkussen op de
voorpassagierszitting plaatsen en
gebruiken om er voor te zorgen dat
de voorpassagiergewichtsensor juist
kan functioneren. De kans bestaat dat
de sensor niet goed functioneert
omdat het extra zitkussen de werking
van de sensor zou kunnen hinderen.
lWanneer een klein kind op de
voorpassagierszitting zit, is het
mogelijk dat het
waarschuwingslampje niet werkt.
Achterzittingí
Als de veiligheidsgordels van de
achterzitting niet zijn vastgemaakt en het
contact op ON staat, worden de
bestuurder en de passagier op de hoogte
gesteld door de waarschuwingslampjes.
Airconditioning
Volautomatisch
type
Handbediend type
De waarschuwingslampjes branden in
twee kleuren. Wanneer de
veiligheidsgordel niet is vastgemaakt, is
de verlichting van het
waarschuwingslampje rood. Wanneer de
veiligheidsgordel is vastgemaakt, is de
verlichting groen. De
waarschuwingslampjes werken ook als er
zich geen passagier op de achterzitting
bevindt. De waarschuwingszoemer klinkt
enkel als een veiligheidsgordel wordt
losgemaakt nadat deze is vastgemaakt.
OPMERKING
Als de veiligheidsgordels van de
achterzitting niet vastgemaakt worden
binnen een bepaalde tijd nadat de motor
is gestart, gaan alle
waarschuwingslampjes uit.
4-60
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

qi-ELOOP indikatie (Type A)í
Als de motor gestart wordt nadat er
gedurende langere tijd niet met de auto is
gereden, is het mogelijk dat een“i-
ELOOP laadt op”bericht op de display
wordt aangegeven. Laat de motor
stationair draaien en wacht totdat het
bericht verdwenen is.
OPMERKING
Als er met de auto wordt gereden
terwijl het bericht wordt getoond, klinkt
er een pieptoon. Als u het stuurwiel
draait terwijl het bericht wordt getoond,
voelt dit zwaarder dan normaal. Dit
duidt echter niet op een afwijking.
Parkeer de auto met draaiende motor op
een veilige plaats en probeer het
stuurwiel niet te draaien. Wanneer het
bericht niet langer wordt getoond, zal
het gebruik van het stuur weer normaal
worden.
qIndikatielampje voor lage
motorkoelvloeistoftemperatuur
(Blauw)
Het lampje brandt continu wanneer de
motorkoelvloeistoftemperatuur laag is en
gaat uit nadat de motor warmgedraaid is.
Als het indikatielampje voor lage
motorkoelvloeistoftemperatuur blijft
branden nadat de motor voldoende is
opgewarmd, bestaat de kans dat de
temperatuursensor defect is. Raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
qSchakelstandindikatie
De stand van de keuzehendel wordt
aangegeven wanneer het contact op ON
wordt gezet.
4-72
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

lWanneer het lampje blijft branden, ook
al is de dodehoekmonitor (BSM)
schakelaar uitgezet.
lWanneer dit tijdens het rijden gaat
branden.
OPMERKING
Als er op wegen wordt gereden met
minder verkeer en de radarsensoren
weinig voertuigen kunnen detecteren,
bestaat de kans dat het systeem pauzeert
(de dodehoekmonitor (BSM) OFF
indikatie/indikatielampje in de
instrumentengroep gaat branden). Dit
duidt echter niet op een defect.
qVerlichting-aan indikatielampje
Dit indikatielampje gaat branden wanneer
de buitenverlichting en de
instrumentenpaneelverlichting
ingeschakeld zijn.
Het lampje blijft knipperen als er een
defect in het verlichtingssysteem is.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
qLED
koplampwaarschuwingslampjeí
Wanneer het contact op ON wordt gezet,
gaat dit waarschuwingslampje gedurende
enkele seconden branden.
Dit lampje gaat branden als er een defect
is in de LED koplamp. Laat uw auto door
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qIndikatielampje voor mistvoorlichtí
Dit lampje gaat branden wanneer de
voormistlichten ingeschakeld worden.
qIndikatielampje voor
mistachterlichtí
Dit lampje gaat branden wanneer het
achtermistlicht ingeschakeld wordt.
4-76
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

Schakelaarstand
Contactstand ONACC of
OFFONACC of
OFFONACC of
OFFONACC of
OFF
Dagverlichting
í×*2―Automa-
tisch*1―――――
Achterlichten
Positielampen
Kentekenplaatlampen
Instrumentenpaneelverlichting――
Automa-
tisch*1×*3/―*4××××*5
×: Aan
―: Uit
*1 De koplampen en overige verlichting worden automatisch ingeschakeld afhankelijk van de helderheid van de
omgeving zoals afgetast door de sensor.
*2 Wanneer dit tijdens het rijden gaat branden.
*3 Wanneer de verlichting is ingeschakeld, zal deze blijven branden ook als het contact in een andere stand dan
ON wordt gezet. Als de koplampen branden en het bestuurdersportier wordt geopend of 30 sec. zijn
verstreken, worden de koplampen uitgeschakeld.
*4 Wanneer het contact in een andere stand dan ON wordt gezet, gaat ook als de verlichtingsschakelaar op
wordt gezet, de verlichting niet branden
*5 Als de koplampen branden en het bestuurdersportier wordt geopend of 30 sec. zijn verstreken, worden de
koplampen uitgeschakeld.
Tijdens het rijden
Schakelaars en regelaars
4-93íBepaalde modellen.

Automatische verlichtingsregeling
Wanneer de koplampschakelaar in de stand
staat en het contact op ON gezet is, tast
de lichtsensor de lichtheid of donkerte van de omgeving af en schakelt deze automatisch de
koplampen, andere buitenverlichting en de instrumentenpaneelverlichting in of uit (zie
bovenstaande tabel).
OPGELET
lDe lichtsensor niet afdekken door een sticker of een label op de voorruit te plakken.
Anders zal de lichtsensor niet correct functioneren.
lDe lichtsensor functioneert ook als een regensensor voor de automatische
ruitenwisserregeling. Houd handen en ruitenkrabbers uit de buurt van de voorruit
wanneer de ruitenwisserhendel in de stand
staat en het contact op ON gezet is,
aangezien vingers beklemd kunnen raken of de ruitenwissers en wisserbladen
beschadigd kunnen worden wanneer de ruitenwissers automatisch in werking gesteld
worden. Als u de voorruit gaat reinigen, er op letten dat de ruitenwissers volledig zijn
uitgeschakeld―dit is vooral belangrijk bij het verwijderen van ijs en sneeuw―
wanneer het bijzonder verleidelijk is om de motor te laten draaien.
4-94
Tijdens het rijden
Schakelaars en regelaars

OPMERKING
lDe koplampen, overige buitenverlichting en instrumentenpaneelverlichting gaan
mogelijk niet onmiddellijk uit in het geval de omgeving ineens helder verlicht wordt,
aangezien de lichtsensor bepaalt dat het avond is als de omgeving gedurende enkele
minuten continu donker is, zoals bijvoorbeeld in lange tunnels, bij files in tunnels of
in parkeergarages.
In dit geval wordt de verlichting uitgeschakeld als de verlichtingsschakelaar naar de
stand
gedraaid wordt.
lDe instrumentenpaneelverlichting kan afgesteld worden door het draaien van de knop
in de instrumentengroep. Ook kan de dag/nachtstand veranderd worden door de knop
te draaien totdat er een pieptoon gegeven wordt. Afstellen van de helderheid van de
instrumentenpaneelverlichting:
Zie Instrumentenpaneelverlichting op pagina 4-28.
lDe gevoeligheid van de AUTO verlichting kan veranderd worden.
Zie Gebruikersinstellingen op pagina 9-14.
qKoplampen grootlicht-dimlicht
Druk de hendel naar voren voor het
inschakelen van grootlicht.
Trek de hendel terug naar zijn
uitgangspositie voor het inschakelen van
dimlicht.
Het grootlichtindikatielampje in de
instrumentengroep gaat branden wanneer
het grootlicht ingeschakeld is.
Grootlicht
Dimlicht
qKoplamplichtsignaal
Kan worden gebruikt wanneer het contact
op ON gezet is.
Voor het geven van een lichtsignaal met
de koplampen, de hendel volledig naar u
toe trekken (de koplampschakelaar hoeft
niet ingeschakeld te zijn). Het
grootlichtindikatielampje in de
instrumentengroep gaat tegelijkertijd
branden. Wanneer u de hendel loslaat, zal
deze naar de normale stand terugkeren.
UIT
Knipperen
Tijdens het rijden
Schakelaars en regelaars
4-95

qVoorruitenwissers
Schakel de ruitenwissers in door de
hendel omhoog of omlaag te drukken.
Met intervalruitenwisser
Schakelaarstand
Bediening van de
ruitenwissers
Nr.Type
AType
B
Werking bij omhoogtrekken
van de hendel
Intervalwerking
Lage snelheid
Hoge snelheid
Ruitenwissers met regelbare
intervalwerking
Zet de hendel in de intervalstand en kies
de intervaltijd door de ring te draaien.
INT ringSnel
Langzaam
Met automatische ruitenwisserregeling
Schakelaarstand
Bediening van de
ruitenwissers
Nr.Type
AType
B
Werking bij omhoogtrekken
van de hendel
Automatische regeling
Lage snelheid
Hoge snelheid
Automatische ruitenwisserregeling
Wanneer de ruitenwisserhendel in de
stand
staat, tast de regensensor de
hoeveelheid regenval op de voorruit af en
schakelt deze de ruitenwissers
automatisch in of uit (uit―interval―lage
snelheid―hoge snelheid).
4-104
Tijdens het rijden
Schakelaars en regelaars

De gevoeligheid van de regensensor kan
afgesteld worden door de schakelaar op
de ruitenwisserhendel te draaien.
De schakelaar vanuit de middenpositie
(normaal) omlaag draaien voor een hogere
gevoeligheid (snellere respons) of de
schakelaar omhoog draaien voor minder
gevoeligheid (langzamere respons).
Hogere gevoeligheid
Minder gevoeligheidSchakelaar
Middenpositie
OPGELET
lDe regensensor niet afdekken door
een sticker of een label op de
voorruit te plakken. Anders zal de
regensensor niet correct
functioneren.
OPGELET
lWanneer de ruitenwisserhendel in de
stand AUTO staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:
lAls de voorruit boven de
regensensor wordt aangeraakt of
met een doek wordt afgeveegd.
lAls vanaf de buitenzijde of
binnenzijde van de auto met een
hand of ander voorwerp tegen de
voorruit wordt gestoten.
Houd handen en ruitenkrabbers uit
de buurt van de voorruit wanneer de
ruitenwisserhendel in de stand
AUTO staat en het contact op ON
gezet is, aangezien vingers beklemd
kunnen raken of de ruitenwissers en
wisserbladen beschadigd kunnen
worden wanneer de ruitenwissers
automatisch in werking gesteld
worden.
Als u de voorruit gaat reinigen, er op
letten dat de ruitenwissers volledig
zijn uitgeschakeld―dit is vooral
belangrijk bij het verwijderen van ijs
en sneeuw―wanneer de kans het
grootst is dat u de motor laat draaien.
Tijdens het rijden
Schakelaars en regelaars
4-105
