6038-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
Проверьте указанное давление в шинах .
Давление в шинах указано на наклейке , как показано на рисунке . (→ стр . 643)
Запустите гибридную систему .
Для впрыска герметик а и
накачивания шины установите
переключатель компрессора во
включенное положение .
11
XАвтомобили с левосторонним
управлениемXАвтомобили с
правосторонним
управлением
12
13

6048-2. Меры , принимаемые в аварийных случаях
IS300h_ER(OM53D61R)
Накачивайте шину до
достижения указанного
давления .
Ге р м ет и к будет впрыскиваться ,
и давление быстро
повышаться , затем постепенно
снижаться .
В течение примерно 1 минуты
(5 минут при низкой
температуре ) после того , как
переключатель был включен ,
на манометре будет
отображаться текущее
давление в шине .
Накачивайте шину до
указанного давления .
• Выключите компрессор и проверьте давление в шинах .
Старайтесь не перекачивать шину , проверяйте давление и
повторяйте процедуру накачивания до достижения указанного
давления в шине .
• Если после накачивания в течение 35 минут давление в шине
остается ниже установленного с включенным переключателем ,
шину невозможно отремонтировать . Выключите переключатель
компрессора и обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр .
• Если давление в шине превышает указанное , выпустите немного
воздуха , чтобы отрегулировать давление . (→ стр . 608, 643)
Выключив переключатель компрессора , отсоедините шланг от
вентиля шины и выньте разъем питания из розетки для
электроприборов .
Небольшое количество герметик а может вытечь при отсоединении шланга .
Ус т а н о в и те колпачок на вентиль отремонтированной шины .
14
1
2
3
15
16

6058-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
Прикрепите колпачок для
выпуска воздуха к концу
шланга .
Если не прикрепить колпачок для
выпуска воздуха , герметик может
вытечь и загрязнить автомобиль .
Временно поместите емкость с герметиком , подсоединенную к
компрессору , в багажное отделение .
Чтобы жидкий герметик равномерно распределился внутри шины ,
следует сразу же осторожно проехать на автомобиле около 5 km
( км ) на скорости ниже 80 km/h ( км/ч ).
После того как Вы проедете
около 5 km ( км), остановите
автомобиль в безопасном
месте на твердой ровной
поверхности и снимите
колпачок для выпуска воздуха
с конца шланга перед тем , как
снова подсоединить
ремонтный комплект .
Включите переключатель
компрессора , подождите
примерно 5 секунд , затем
выключите его. Проверьте
давление в шинах .
Если давление в шине ниже
130 kPa (1,3 kgf/cm
2 ( кгс /см2)):
Прокол нельзя
отремонтировать . Свяжитесь с
любым официальным дилером
Lexus, специалистом
ремонтной службы или с
другим квалифицированным и
технически оснащенным
сервисным центром .
17
18
19
20
21
1

6068-2. Меры , принимаемые в аварийных случаях
IS300h_ER(OM53D61R)
Если давление в шине 130 kPa (1,3 kgf/cm2 (кгс /см2)) или выше , но
ниже , чем указанное давление : Перейдите к .
Если давление в шине соответствует установленному уровню
( → стр . 643): Перейдите к .
Включите переключатель компрессора , чтобы накачать шину до
указанного давления . Следует проехать на автомобиле около 5 km
( км ), затем выполнить .
Прикрепите колпачок для
выпуска воздуха к концу
шланга .
Если не прикрепить колпачок для
выпуска воздуха , герметик может
вытечь и загрязнить автомобиль .
Поместите емкость с герметиком , подсоединенную к компрессору ,
в багажное отделение .
Соблюдайте меры предосторожности во время поездки , чтобы
избежать резкого торможения , внезапного ускорения и резких
поворотов . Для ремонта или замены шины аккуратно ведите
автомобиль со скоростью не выше 80 km/h ( км/ч ) до ближайшего
официального дилера Lexus, специалиста ремонтной службы или
другого квалифицированного и технически оснащенного
сервисного центра .
2
22
3
23
22
20
23
24
25

6078-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
■ В следующих случаях невозможно отремонтировать шину с помощью
аварийного ремонтного комплекта . Свяжитесь с любым официальным
дилером Lexus, специалистом ремонтной службы или с другим
квалифицированным и технически оснащенным сервисным центром .
● Если шина повреждена в результате езды с недостаточным давлением в шинах
● Когда из шины вышел воздух из -за трещины или повреждения боковой
поверхности
● Если заметно , что шина отошла от диска
● Если размер повреждения протектора составляет 4 mm (мм) или более
● Если поврежден диск
● Если повреждены две или более шин
● Если в поврежденной шине несколько проколов или порезов
■ Аварийный ремонтный комплект для проколотых шин
● Срок годности герметик а ограничен . Дата истечения срока годности указана на
бутылке . Ге р м ет и к необходимо заменить до истечения срока годности . Для
замены обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически оснащенный
сервисный центр .
● Входящий в аварийный ремонтный комплект герметик можно использовать
только один раз - для временного ремонта одной шины . Если герметик и другие
компоненты ремонтного комплекта использованы и их необходимо приобрести ,
обратитесь к авторизованному дилеру Lexus, специалисту ремонтной службы
или в другой квалифицированный и технически оснащенный сервисный центр .
● Ге р м ет и к может использоваться при температуре наружного воздуха от -30 °C
до 60 °C.
● Рем он тный комплект предназначен только для шин определенного типа и
размера , оригинально установленных на Вашем автомобиле . Не используйте
его для ремонта шин другого размера или для любых других целей .
● При попадании герметик а на одежду он может оставлять пятна .
● Если герметик прилип к колесу или поверхности кузова автомобиля ,
необходимо сразу стереть пятно , в противном случае его невозможно будет
удалить . Немедленно сотрите герметик влажной тканью .
● При работе с ремонтным комплектом можно услышать громкий шум . Это не
является признаком неисправности .
■ После ремонта шины с помощью аварийного ремонтного комплекта для
проколотых шин
● Клапан и передатчик системы предупреждения о низком давлении в шинах
должны быть заменены .
● Даже если давление в шине находится на рекомендованном уровне ,
загорается /мигает сигнальная лампа низкого давления в шине .

6088-2. Меры , принимаемые в аварийных случаях
IS300h_ER(OM53D61R) ■
Замечание относительно проверки аварийного ремонтного комплекта для
проколотых шин
Время от времени проверяйте срок годности герметика .
Дата истечения срока годности указана на бутылке . Не используйте герметик ,
срок годности которого уже истек . В противном случае работы , проводимые с
помощью аварийного ремонтного комплекта для проколотых шин , не могут быть
выполнены надлежащим образом .
■ Если шина накачана выше рекомендованного уровня
Отсоедините шланг от ниппеля .
Отсоедините шланг от ниппеля , снимите со шланга колпачок для выпуска
воздуха и снова подсоедините шланг .
Включите переключатель компрессора , подождите несколько секунд , затем
выключите . Проверьте , что индикатор давления показывает рекомендованный
уровень . (→ стр . 643)
Если давление ниже рекомендованного , снова включите переключатель
компрессора и повторяйте процедуру накачивания до достижения
рекомендованного давления .
Установите
колпачок для выпуска воздуха
на конец шланга и прижмите выступ
колпачка к ниппелю , чтобы выпустить
немного воздуха .
ПРЕДОСТЕРЕЖЕНИЕ !
■Будьте внимательны во время движения
Соблюдайте следующие меры предосторожности .
Невыполнение их может стать причиной аварии .
● Аварийный ремонтный комплект предназначен исключительно для Вашего
автомобиля . Не используйте домкрат для других автомобилей .
● Не используйте аварийный ремонтный комплект для ремонта шин другого
размера , чем указано , или для любых других целей . Несоблюдение этого
требования может стать причиной некорректного ремонта шин .
■ Меры предосторожности при работе с герметиком
● Проглатывание герметика опасно для здоровья . При проглатывании
герметика выпейте как можно больше воды и немедленно обратитесь к врачу .
● При попадании герметик а в глаза или на кожу немедленно смойте его водой .
Если ощущения дискомфорта сохраняются , обратитесь к врачу .
1
2
3
4

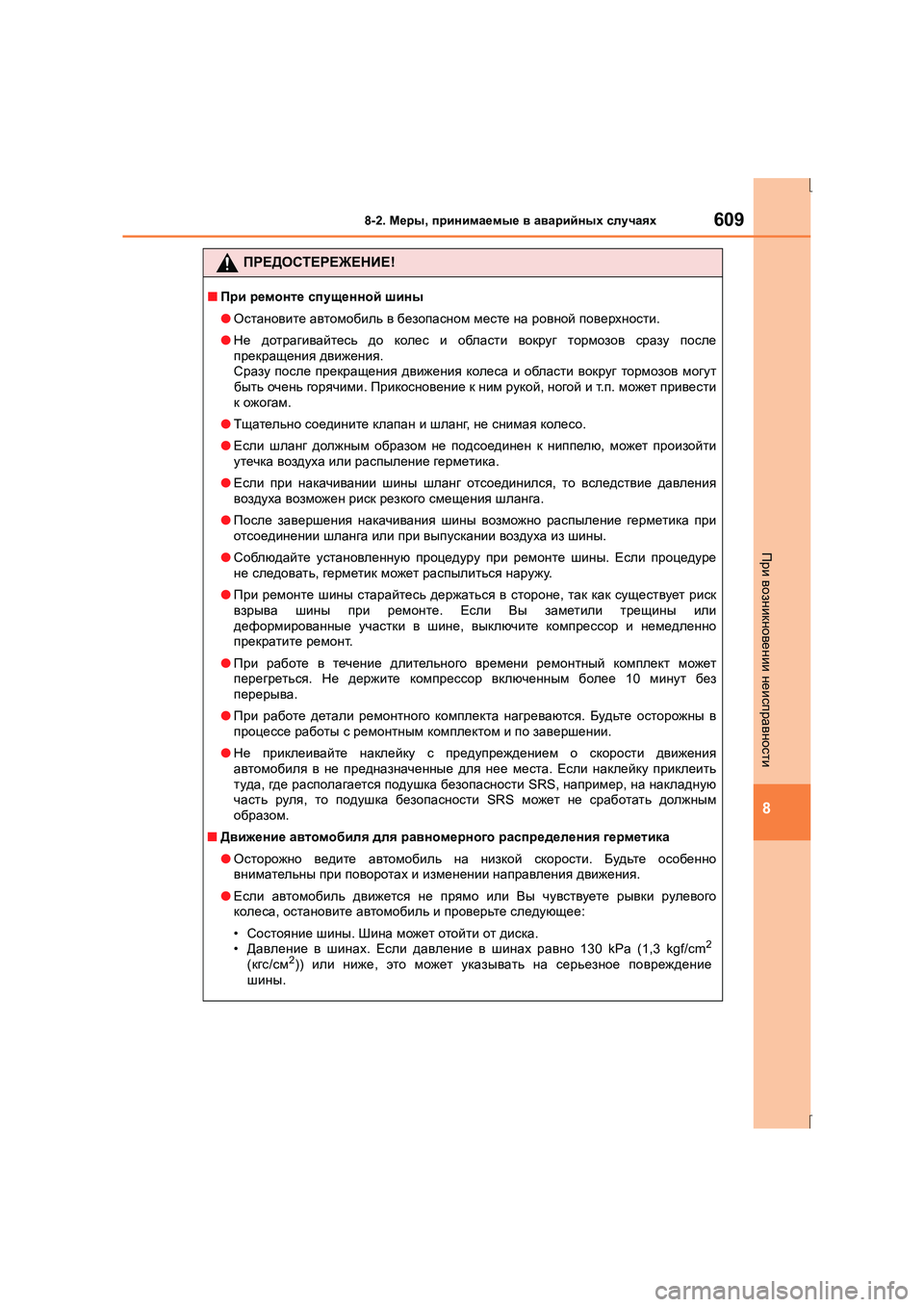

6098-2. Меры , принимаемые в аварийных случаях
8
IS300h_ER(OM53D61R)
При возникновении неисправности
ПРЕДОСТЕРЕЖЕНИЕ !
■При ремонте спущенной шины
● Остановите автомобиль в безопасном месте на ровной поверхности .
● Не дотрагивайтесь до колес и области вокруг тормозов сразу после
прекращения движения .
Сразу после прекращения движения колеса и области вокруг тормозов могут
быть очень горячими . Прикосновение к ним рукой , ногой и т .п . может привести
к ожогам .
● Тщательно соедините клапан и шланг , не снимая колесо .
● Если шланг должным образом не подсоединен к ниппелю , может произойти
утечка воздуха или распыление герметика .
● Если при накачивании шины шланг отсоединился , то вследствие давления
воздуха возможен риск резкого смещения шланга .
● После завершения накачивания шины возможно распыление герметик а при
отсоединении шланга или при выпускании воздуха из шины .
● Соблюдайте установленную процедуру при ремонте шины . Если процедуре
не следовать , герметик может распылиться наружу .
● При ремонте шины старайтесь держаться в стороне , так как существует риск
взрыва шины при ремонте . Если Вы заметили трещины или
деформированные участки в шине , выключите компрессор и немедленно
прекратите ремонт .
● При работе в течение длительного времени ремонтный комплект может
перегреться . Не держите компрессор включенным более 10 минут без
перерыва .
● При работе детали ремонтного комплекта нагреваются . Будьте осторожны в
процессе работы с ремонтным комплектом и по завершении .
● Не приклеивайте наклейку с предупреждением о скорости движения
автомобиля в не предназначенные для нее места . Если наклейку приклеить
туда , гд е располагается подушка безопасности SRS, например , на накладную
часть руля , то подушка безопасности SRS может не сработать должным
образом .
■ Движение автомобиля для равномерного распределения герметика
● Осторожно ведите автомобиль на низкой скорости . Будьте особенно
внимательны при поворотах и изменении направления движения .
● Если автомобиль движется не прямо или Вы чувствуете рывки рулевого
колеса , остановите автомобиль и проверьте следующее :
• Состояние шины . Шина может отойти от диска .
• Давление в шинах . Если давление в шинах равно 130 kPa (1,3 kgf/cm
2
(кгс /см2)) или ниже , это может указывать на серьезное повреждение
шины .

643
9
9-1. Технические характеристики
IS300h_ER(OM53D61R)
Технические характеристики автомобиля
X16- дюймовые шины
*1: Для движения на скорости выше 190 km/h ( км/ч )
*2: Для движения на скорости 190 km/h ( км/ч ) или ниже
*3: Для оптимизации расхода топлива рекомендуется эко -давление в шинах .
Давление в шинах влияет на плавность хода , шум дороги и характеристики
рулевого управления .”
Шины и колеса
Размер шин205/55R16 91W
Давление в
шинах
( Рекомендованное
давление в
холодных
шинах )Нормальное
давление260 kPa (2,6 kgf/cm2 (кгс /см2))*1
250 kPa (2,5 kgf/cm2 ( кгс /см2))*2
ЭКО -давление*3270 kPa (2,7 kgf/cm2 ( кгс /см2))
Размер колеса16 × 7J
Момент затяжки
гайки колеса103 N•m (10,5 кгс•м)
