2015 Lexus IS300h Давление

475
7
Техническое
обслуживание и уход
за автомобилем
IS300h_ER(OM53D61R) 7-1.
Уход за автомобилем
Очистка и защита
автомобиля снаружи ........... 476
Очистка и защита
автомобиля изнутри ............ 480
7-2. Техническое
обслуживание
Требования к техническому
обслуживанию ..................... 483
Плановое техническое
обслуживание ...................... 486
7-3. Самостоятельное
техническое
обслуживание
Меры предосторожности
при самостоятельном
техническом
обслуживании ...................... 494
Капот ....................................... 497
Ус та н о в к а напольного
домкрата .............................. 498
Отсек двигателя ..................... 499
12- вольтовая
аккумуляторная батарея .... 508
Шины ...................................... 513
Замена шины ......................... 523
Давление в шинах ................. 529
Колеса .................................... 531
Воздушный фильтр
кондиционера ...................... 533
Элемент питания
электронного ключа ............ 535
Проверка и замена плавких
предохранителей ................ 538
Элек трические лампы ........... 542

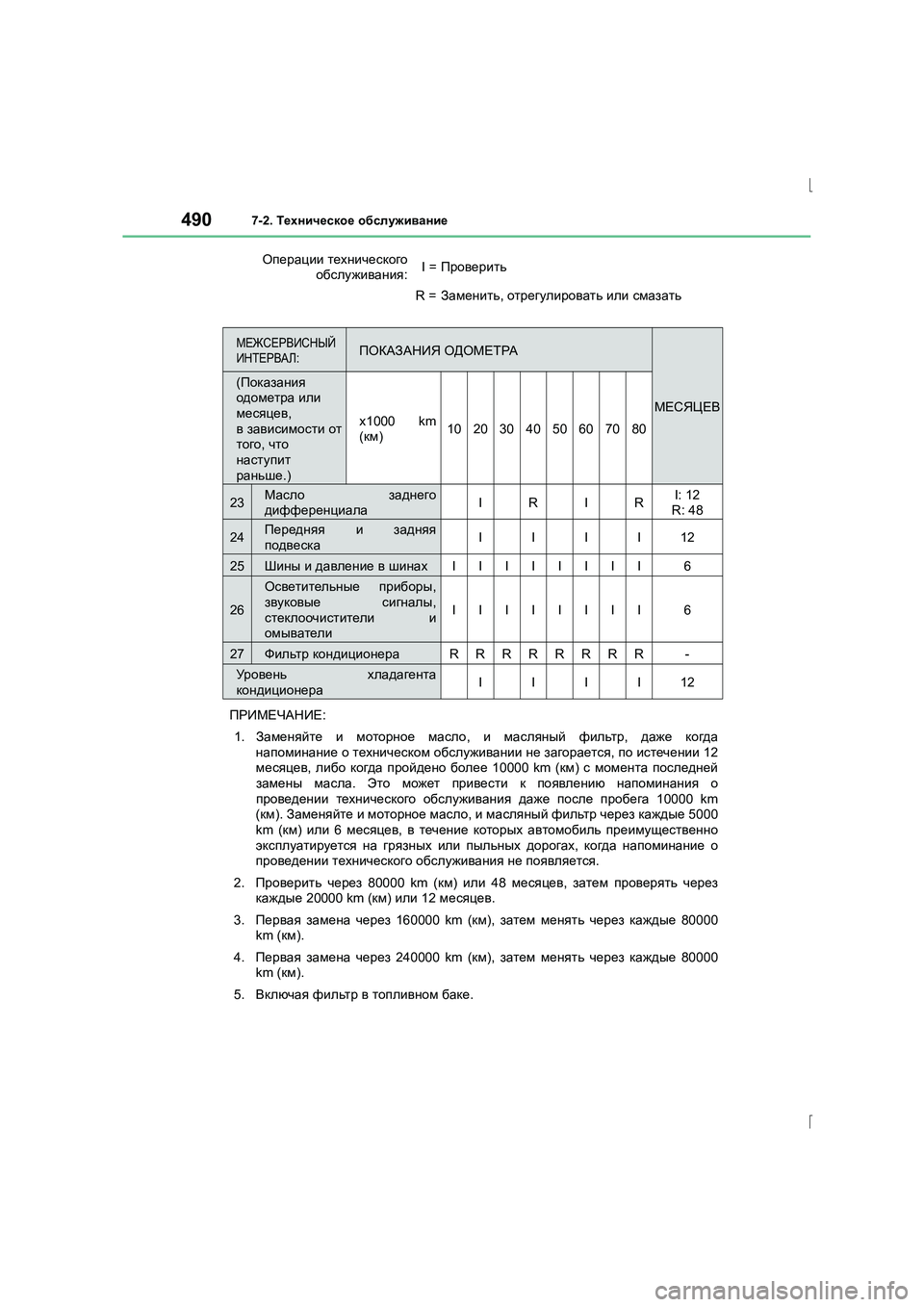

4907-2. Техническое обслуживание
IS300h_ER(OM53D61R) ПРИМЕЧАНИЕ
:
1. Заменяйте и моторное масло , и масляный фильтр , даже когда
напоминание о техническом обслуживании не загорается , по истечении 12
месяцев , либо когда пройдено более 10000 km ( км) с момента последней
замены масла . Это может привести к появлению напоминания о
проведении технического обслуживания даже после пробега 10000 km
( км ). Заменяйте и моторное масло , и масляный фильтр через каждые 5000
km ( км) или 6 месяцев , в течение которых автомобиль преимущественно
эксплуатируется на грязных или пыльных дорогах , когда напоминание о
проведении технического обслуживания не появляется .
2. Проверить через 80000 km ( км) или 48 месяцев , затем проверять через
каждые 20000 km ( км) или 12 месяцев .
3. Первая замена через 160000 km ( км), затем менять через каждые 80000
km ( км).
4. Первая замена через 240000 km ( км), затем менять через каждые 80000
km ( км).
5. Включая фильтр в топливном баке .
23Масло заднего
дифференциалаIRIRI: 12
R: 48
24Передняя и задняя
подвескаIIII12
25Шины и давление в шинахIIIIIIII6
26
Осветительные приборы ,
звуковые сигналы,
стеклоочистители и
омыватели
IIIIIIII6
27Фильтр кондиционера RRRRRRRR-
Уро вень хладагента
кондиционераIIII12
Операции технического
обслуживания :I =Проверить
R =Заменить, отрегулировать или смазать
МЕЖСЕРВИСНЫЙ
ИНТЕРВАЛ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЕВ
( Показания
одометра или
месяцев ,
в зависимости от
того , что
наступит
раньше .)
x1000 km
(км )1020304050607080

494
IS300h_ER(OM53D61R)
7-3. Самостоятельное техническое обслуживание
Меры предосторожности при
самостоятельном техническом обслуживании
Если Вы выполняете техническое обслуживание автомобиля
самостоятельно , в точности следуйте указаниям ,
представленным в данных разделах .
ЭлементыДетали и инструменты
Состояние 12-
вольтовой
аккумуляторной
батареи
( → стр . 508)
•Смазка
• Га еч н ы й ключ (для болтов клемм )
Уро вень
охлаждающей
жидкости
двигателя /бл о к а
управления
питанием
( → стр . 504)
• “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия Toyota», либо
идентичная по качеству охлаждающая жидкость ,
изготовленная на основе этиленгликоля по технологии
гибридных органических кислот , с продолжительным
сроком службы и не содержащая силикатов , аминов ,
нитритов и боратов
“Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a »
представляет собой смесь из 50% охлаждающей
жидкости и 50% деионизированной воды .
•Воронка (используется только для добавления
охлаждающей жидкости )
Уро вень моторного
масла (→ стр . 500)
• “Toyota Genuine Motor Oil” « Оригинальное моторное
масло Toyota» или аналогичное
• Тканевое или бумажное полотенце
• Воронка (используется только для добавления
моторного масла )
Предохранители
(→ стр . 538)•Предохранитель с идентичным номиналом тока
Радиаторы и
конденсатор
(→ стр . 542)
•Лампа с идентичной маркировкой и номинальной
мощностью
• Крестовая отвертк а• Плоская отвертка
• Га еч н ы й ключ
Радиатор и
конденсатор
(→ стр . 506)
Давление в шинах
( → стр . 529)•Манометр для шин• Источник сжатого
воздуха

5057-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
■ Выбор охлаждающей жидкости
В качестве охлаждающей жидкости для двигателя используйте только “Toyota
Super Long Life Coolant” « Охлаждающая жидкость особо длительного действия
To y o t a » либо ее аналог , изготовленный на основе этиленгликоля по технологии
гибридных органических кислот , обладающий продолжительным сроком службы ,
не содержащий силикатов , аминов , нитритов и боратов .
Охлаждающая жидкость “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a » представляет собой смесь 50%
охлаждающей жидкости и 50% деионизированной воды . (Минимальная
температура : -35°C)
Более подробную информацию об охлаждающей жидкости Вы можете получить
у любого официального дилера Lexus, специалиста ремонтной службы или в
другом квалифицированном и технически оснащенном сервисном центре .
■ Если уровень охлаждающей жидкости в бачке понижается вскоре после
доливки
Проверьте визуально радиаторы , патрубки , крышки бачка охлаждающей
жидкости двигателя /блок а управления питанием , сливное отверстие , а также
водяной насос .
Если при осмотре протечек не обнаружено , обратитесь к любому официальному
дилеру Lexus, специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр для проведения теста крышки под
давлением и проверки на наличие утечек жидкости из системы охлаждения .
ПРЕДОСТЕРЕЖЕНИЕ !
■При перегреве гибридной системы
Не снимайте крышки двигателя /бачка охлаждающей жидкости бл о к а
управления питанием или крышку заливной горловины воды . (→ стр . 628)
Система охлаждения может быть под давлением , и, если снять крышку , то
горячая охлаждающая жидкость может вырваться наружу , вызвав серьезные
телесные повреждения , например , ожоги .
ВНИМАНИЕ !
■При добавлении охлаждающей жидкости
В качестве охлаждающей жидкости нельзя использовать в чистом виде ни
обычную воду , ни антифриз . Должное охлаждение , смазку и защиту от
коррозии обеспечивает только правильно подобранная смесь антифриза и
воды . Поэтому внимательно ознакомьтесь с информацией на этикетке
антифриза или охлаждающей жидкости .
■ Если Вы пролили охлаждающую жидкость
Не забывайте смыть ее водой , чтобы она не повредила детали или
лакокрасочное покрытие .

5137-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
Проверьте , видны ли индикаторы износа протектора на шинах . Так же
проверьте шины на неравномерный износ , например , чрезмерный
износ с одной стороны протектора .
Если перестановка не производилась , проверьте состояние
запасного колеса и давление в шине .
Новый протектор
Изношенный протектор
Индикатор износа протектора
Местоположение индикаторов износа протектора обозначается метками “TWI”
или “∆” и т .д ., которые запрессованы в боковую поверхность каждой шины .
Замените шины , если видны индикаторы износа протектора на шине .
Шины
Замените шины или поменяйте их местами в соответствии с
графиком технического обслуживания и степенью износа
протектора .
Проверка шин
1
2
3

5157-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
7
Техническое обслуживание и уход за автомобилем
Ваш автомобиль оснащен системой предупреждения о падении
давления в шинах , использующей клапаны предупреждения
давления воздуха в шине и передатчики для определения снижения
давления , прежде чем это может привести к серьезным неполадкам .
Если давление в шинах падает ниже предустановленного уровня ,
водитель уведомляется об этом посредством сигнальных ламп .
( → стр . 572)
◆Ус т а н о в к а клапанов предупреждения о падении давления в
шинах и датчиков
При замене шин или колес убедитесь в том , что на шинах
установлены клапаны предупреждения о падении давления в
шине и датчики .
Когда установлены новые клапаны предупреждения о падении
давления в шинах и передатчики , необходимо зарегистрировать в
компьютере предупреждений новые ID коды, а также
инициализировать систему предупреждения падения давления в
шинах . Обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр , чтобы
зарегистрировать идентификационный код клапана
предупреждения о падении давления в шине и датчика .
( → стр . 517)
Система предупреждения о падении давления в шинах

5167-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R)
◆Инициализация системы предупреждения о падении
давления в шинах
■Систему предупреждения о падении давления в шинах
необходимо инициализировать в следующих случаях :
●При перестановке колес .
●Если давление в шине изменяется , например , при изменении
скорости движения или массы груза .
●При изменении размера шин .
После инициализации системы предупреждения о падении
давления в шинах текущее давление накачивания в шинах
устанавливается в качестве эталона давления .
■Как выполнить инициализацию системы предупреждения о
падении давления в шинах
Припаркуйте автомобиль в безопасном месте и переведите
переключатель питания в выключенное положение .
Инициализацию нельзя выполнять во время движения автомобиля .
Отрегулируйте давление в шине в соответствии с заданным
уровнем давления в холодных шинах . (→ стр . 643)
Убедитесь , что давление в шинах отрегулировано в соответствии с
заданным уровнем давления в “ холодных ” шинах . Система
предупреждения о падении давления в шинах функционирует , используя
данные значения в качестве базовых .
Поверните переключатель питания в режим ON.
Нажмите и удерживайте
кнопку сброса
предупреждения о низком
давлении в шине до тех пор ,
пока сигнальная лампа
низкого давления в шине не
мигнет медленно 3 раза .
1
2
3
4

5187-3. Самостоятельное техническое обслуживание
IS300h_ER(OM53D61R) ■
Низкопрофильные шины (кроме 16-дюймовых шин )
Как правило , низкопрофильные шины будут изнашиваться быстрее , и сцепление
шины с дорогой будет пониженным на дорогах , покрытых снегом и /или льдом , по
сравнению со стандартными шинами . Обязательно используйте зимние шины
или цепи противоскольжения
* на дорогах , покрытых снегом и/или льдом , и
ведите автомобиль осторожно на скорости , соответствующей дорожным и
погодным условиям .
*: Цепи нельзя устанавливать на 18- дюймовые шины . Вместо этого следует
использовать зимние шины .
■ Если высота протектора шин , предназначенных для эксплуатации в зимних
условиях , составляет менее 4 mm ( мм)
Эффективность этих шин как зимних утрачена .
■ Ситуации , в которых система предупреждения о падении давления в шинах
не работает должным образом
● В следующих случаях система предупреждения о падении давления в шинах
может работать неправильно .
• Если используются нефирменные колеса Lexus.
• Шина была заменена шиной , которая не является оригинальной .
• Шина была заменена шиной , которая не имеет указанного размера .
• Оснащены цепями противоскольжения и т .д .
• Оснащен запасной шиной .
• На стекле имеется тонировка , влияющая на сигналы радиоволн .
• Если имеется большое количество снега или льда на автомобиле , особенно
вокруг колес или колесных арок .
• Если давление в шине значительно выше установленного уровня .
• Если используются шины , не оборудованные клапанами предупреждения о
падении давления в шине и передатчиками .
• Если идентификационные коды клапанов предупреждения о падении
давления в шинах и датчиков не регистрируются в компьютерной системе
предупреждения о падении давления в шинах .
● Это может повлиять на работу в следующих ситуациях .
• Вблизи телевизионных вышек , электростанций , бензоколонок ,
радиостанций , больших экранов , аэропортов и других сооружений , которые
создают сильные радиоволны или электрические помехи
• При переносе портативного радио , сотового телефона или других
беспроводных средств связи
● Когда автомобиль останавливается , время до начала предупреждения или
выключения может быть увеличено .
● Если давление в шинах снижается быстро , например , когда шина взорвалась ,
предупредительный сигнал может не работать .
