PŘÍSTUP K POJISTKÁM
Pojistková skříňka v motorovém prostoru
Je umístěna vedle baterie: pro přístup k pojistkám
obr. 154 je třeba postupovat takto:
❒dejte víko A obr. 152 stranou;
❒vyšroubujte šroub A obr. 153, uvolněte úchytky B a
vytáhněte víko C nahoru.
Číselné označení elektrického spotřebiče jištěného
příslušnou pojistkou je uvedeno na víku. Po výměně
pojistky se ujistěte, zda je řádně zavřené víko C
pojistkové skříňky.Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motory stíračů
skel.
obr. 152L0F0170obr. 153L0F0094
185
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

obr. 155L0F0248
187
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pojistková skříňka v palubní desce
Řídicí jednotka se nachází vlevo od volantového
hřídele a pojistky jsou volně přístupné spodem
palubní desky.Pojistky se nacházejí ve skříňce zobrazené na
obr. 155.

obr. 157L0F0212
188
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka se nachází pod bočním obložením
na levé straně zavazadlového prostoru A obr. 156.
Pojistky se nacházejí ve skříňce zobrazené na
obr. 157.
obr. 156L0F0128

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
obr. 154
SPOTŘEBIČE POJISTKA AMPÉRY
Mlhové světlomety F08 15
Klakson F10 15
Dálkové světlomety F14 15
Motor střešního okna F15 20
El. ventilátor kabina F82 40
Přední proudová zásuvka (se zapalovačem cigaret /
bez něho)F85 15
189
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 155
SPOTŘEBIČE POJISTKA AMPÉRY
+15 Nastavovač sklonu světlometů F13 5
+15 Ovládání spínané za baterií zablokované při
startováníF31 5
+30 Klimatizace, řídicí jednotka Blue&Me
TM, zásuvky
EOBD, příprava pro autorádioF36 10
+15 spínač na brzdovém pedálu (NA) F37 7,5
Centrální zamykání F38 20
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
Elektrické ovládání předního okna (strana
spolucestujícího)F48 20
+15 Střešní okno, vyhřívaná sedadla, dešťový/osvitový
senzor, ovládání elektrických zrcátek, osvětlení ovládačů,
zásuvka AUXF49 7,5
+15 Příprava pro autorádio, řídicí jednotka klimatizace,
střešní okno, řídicí jednotka parkování, spínač brzdového
pedálu (rozpínací), spínač spojkového pedálu (rozpínací),
světla zpětného pojezdu, cívka ostřikovačů světlometůF51 5
+30 Přístrojová deska F53 7,5
+15 = plusový pól spínaný klíčkem
+30 = plusový pól spínaný přímo z baterie (ne
klíčkem)
190
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

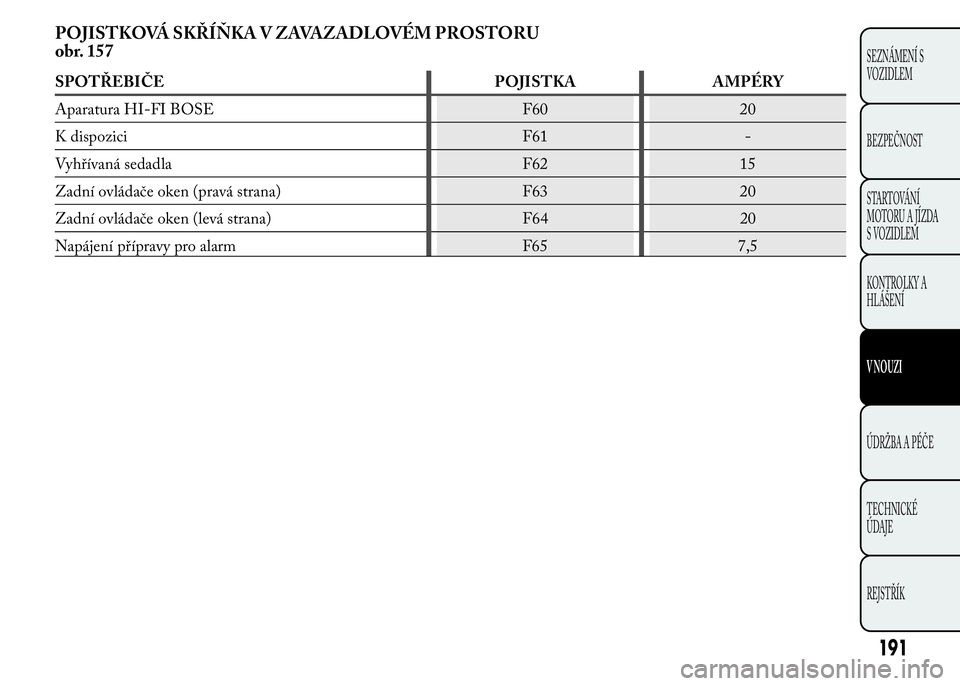

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
obr. 157
SPOTŘEBIČE POJISTKA AMPÉRY
Aparatura HI-FI BOSE F60 20
K dispozici F61 -
Vyhřívaná sedadla F62 15
Zadní ovládače oken (pravá strana) F63 20
Zadní ovládače oken (levá strana) F64 20
Napájení přípravy pro alarm F65 7,5
191
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

– otevření/zavření .................. 77
Motorový prostor (umytí)....... 218
MSR (systém) ......................... 85
Multifunkční displej ................ 8
Naftový filtr ........................... 210
Náplně
– tabulka doplnění ................ 237
Nastavitelný multifunkční
displej .................................... 8
Odkládací skříňka na straně
spolucestujícího ..................... 63
Odstavení vozidla ................... 138
Odstavení vozidla na delší
dobu ...................................... 144
Ochrana životního prostředí ... 110
Okenní airbag......................... 132
Omezovače zátěže .................. 117
Opěrka hlavy ........................... 31
Optické skupiny
– přední optické skupiny
(výměna žárovek) ............... 174
– zadní optické skupiny
(výměna žárovek) ............... 178
Ostřikovač čelního skla
– hladina kapaliny
ostřikovačů oken ................ 209
Ostřikovače čelního skla ......... 216Ostřikovače světlometů........... 216
Ostřikovače zadního okna ...... 216
Ostřikovač zadního skla
– hladina kapaliny do
ostřikovače zadního skla .... 209
Osvětlení registrační značky
– výměna žárovek.................. 180
Osvitový senzor ....................... 49
Otáčkoměr .............................. 6
Otevíratelné střešní okno ........ 66
Ovládače.................................. 60
Ovládače oken, elektrické ........ 71
Označení motoru.................... 223
Palubní počítač
– tlačítko TRIP...................... 21
– Trip Computer ................... 19
– veličiny Trip Computer....... 19
Palubní přístroje
– multifunkční displej ............ 4
– multifunkční
konfigurovatelný displej ...... 5
– Palubní přístroje.................. 4
– ukazatel teploty chladicí
kapaliny motoru.................. 6
Parkovací asistent .................... 93
Parkovací světla ....................... 49Plán údržby ..................... 196-197
Pneumatiky
– plnicí tlak ........................... 232
– pneumatiky dodané s
vozidlem ............................ 229
– pneumatiky Rim
Protector ............................ 233
– zimní pneumatiky .............. 229
– značení pneumatik ............. 228
Pneumatiky - údržba .............. 213
Pojistková skříňka
(umístění) ............................. 185
Pojistky
– pojistková skříňka v
motorovém prostoru .......... 185
– Pojistková skříňka v
palubní desce...................... 186
– Pojistková skříňka v
zavazadlovém prostoru....... 187
– seznam pojistek .................. 189
– výměna pojistek ................. 183
Pojistky, výměna...................... 183
Položky menu .......................... 11
Popelník .................................. 65
Potkávací / dálkové
světlomety
– výměna žárovky.................. 175
