PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na daném provedení vozidla.
Kontrolky
,ajsou pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici
do 6 000 otáček.
VERZE S MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) B. Multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou rezervy E. Ukazatel
teploty chladicí kapaliny motoru s kontrolkou maximální teploty
obr. 2L0F0002
4
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) B. Konfigurovatelný multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou
rezervy E. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
obr. 3L0F0001
5
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

RYCHLOMĚR (UKAZATEL RYCHLOSTI)
Ukazuje jízdní rychlost vozidla (rychloměr).
OTÁČKOMĚR
Ukazuje počet otáček motoru za minutu.
UKAZATEL HLADINY PALIVA
Ručička udává množství paliva v nádrži.
E - prázdná nádrž
F - plná nádrž
Svícením kontrolka A obr. 4 (u některých verzí spolu
s upozorněním na displeji) signalizuje, že v nádrži
zbývá5-7litrů paliva: v takovém případě doplňte
zásobu paliva co nejdříve.
Nejezděte s téměř prázdnou nádrží, případnými
výpadky dodávky paliva se může poškodit katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze
E a kontrolka A bliká, znamená to, že se v systému
vyskytla závada. V takovém případě nechejte soustavu
zkontrolovat u autorizovaného servisu Lancia.UKAZATEL TEPLOT Y CHLADICÍ
KAPALINY MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru;
ukazování začíná, jakmile teplota kapaliny překročí asi
50 °C.
C - Nízká teplota chladicí kapaliny motoru.
H - Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B obr. 4 (u některých verzí
spolu s hlášením na konfigurovatelném displeji)
signalizuje příliš vysokou teplotu chladicí kapaliny. V
takovém případě zastavte motor a obraťte se na
autorizovaný servis Lancia.
obr. 4L0F0026
6
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Pokud se ukazatel teploměru chladicí
kapaliny dostane do čer vené zóny, okamžitě
vypněte motor a obraťte se na autorizovaný
ser vis Lancia.DISPLEJ
Vozidlo lze vybavit nastavitelným multifunkčním/
multifunkčním konfigurovatelným displejem, který za
jízdy poskytuje uživateli informace podle
přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při otevření
některých dveří na displeji zobrazí na několik sekund
čas a počet ujetých km (nebo mílí).
POZN.: Při příliš nízké vnější teplotě (pod 0 °C) se
mohou informace na displeji zobrazit o něco později
než při normálním fungování.
7
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

"STANDARDNÍ" ZOBRAZENÍ NA
MULTIFUNKČNÍM DISPLEJI
Na displeji se zobrazí obr. 5 následující indikace:
ADatum
BGear Shift Indicator (ukazatel řazení rychlostních
stupňů) (u příslušné verze vozidla)
CUkazatel funkce Start&Stop (u příslušné verze
vozidla)
DHodiny (zobrazené vždy tzn. i s klíčkem vytaženým
ze zapalování a zavřenými dveřmi)
EPočitadlo km (počet ujetých km/mílí)
FUkazatel vnější teploty (u příslušných verzí vozidla)
GNastavení sklonu světlometů (pouze se zapnutými
potkávacími světlomety)
HPřípadné zapnutí elektrického posilového řízení
Dualdrive (nápis CITY ) nebo zapnutí jízdního
režimu ECO (nápis ECO)"STANDARDNÍ" ZOBRAZENÍ NA
KONFIGUROVATELNÉM
MULTIFUNKČNÍM DISPLEJI
Na displeji se zobrazí obr. 6 následující indikace:
AČas
BDatum nebo dílčí počet ujetých km (nebo mílí)
CGear Shift Indicator (ukazatel řazení rychlostních
stupňů) (u příslušné verze vozidla)
DUkazatel funkce Start&Stop (u příslušné verze
vozidla)
EPočitadlo km (počet ujetých km/mílí)
FNastavení sklonu světlometů (pouze se zapnutými
potkávacími světlomety)
GUkazatel vnější teploty (u příslušných verzí vozidla)
HSignalizace stavu vozidla (např. otevřené dveře či
nebezpečí náledí na vozovce, atd.)
U některých verzí se na displeji zobrazuje tlak v
turbíně.
obr. 5L0F1008obr. 6L0F1007
8
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

GEAR SHIF T INDICATOR
Systém GSI (Gear Shift Indicator) doporučuje řidiči,
jaký stupeň má zařadit upozorněním na přístrojové
desce obr. 7.
Systém GSI upozorňuje řidiče, že zařazením jiného
rychlostního stupně se sníží spotřeba paliva.
Pokud se na obrazovce objeví ikona SHIF T UP (
SHIF T), GSI řidiči navrhuje přeřadit na stupeň s
vyšším převodovým poměrem; když se na displeji
objeví ikona SHIF T DOWN (
SHIF T), GSI
doporučuje přeřadit na stupeň s nižším převodovým
poměrem.
Signalizace na přístrojové desce zůstane rozsvícená,
dokud řidič nepřeřadí nebo dokud se neobnoví jízdní
stav, kdy nebude nutné řadit pro optimalizaci
spotřeby.WELCOME MOVEMENT
U některých provedení se při otočení klíčku na MAR:
❒ukazatelé rychloměru a otáčkoměru se rychle
vychýlí (nahoru/dolů);
❒osvětlí se grafické ukazatele/displej;
❒zobrazí se logo Lancia.
Pohyb ukazatelů
Jestliže jsou při vytažení klíčku ze zapalování
ukazatelé v pohybu, vrátí se ihned do výchozí polohy.
Jakmile se ukazatelé dostanou na konec stupnice,
vrátí se na hodnotu danou stavem vozidla.
Nastartováním motoru se ukazatelé ustálí.
Osvětlení grafik/displeje
Po několika sekundách od zapnutí klíčku v zapalování
se na několik sekund rozsvítí ukazatelé, grafiky a
displej.
Zobrazení loga Lancia
Při vytahování klíčku v zapalování (se zavřenými
dveřmi) zůstane displej osvětlený a zobrazí se logo
Lancia. Jas displeje pak postupně tmavne, až se vypne.
obr. 7L0F1010
9
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

OVLÁDACÍ TLAČÍTKA
POZN.: Na následujících stránkách jsou popsána
tlačítka
aobr. 8.
U verzí s xenonovými výbojkovými světlomety se
jedná o tlačítka
a.
Procházení nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.
Krátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
Procházení nabídkami na displeji dolů nebo snížení
zobrazené hodnoty.Tlačítka
azapínají různé funkce podle
následujících stavů:
❒v menu lze procházet položky směrem nahoru nebo
dolů;
❒při nastavování hodnot umožňují zvýšit nebo snížit
hodnotu.
MENU SETUP
Menu obsahuje celou řadu funkcí, jejichž navolením
tlačítky
aje možné provést následující
nastavení: Některé položky mají podmenu.
Menu se aktivuje krátkým stiskem tlačítka
.
Menu sestává z následujících položek:
❒MENU
❒OSVĚTLENÍ
❒UPOZORNĚNÍ NA RYCHLOST
❒SOUMRAKOVÝ SENZOR (u příslušné verze
vozidla)
❒DEŠŤOVÝ SENZOR (u příslušné verze vozidla)
❒AKTIVACE/ÚDAJE TRIP B
❒NASTAVENÍ ČASU
❒FORMÁT DATA
❒PRVNÍ STRANA (u příslušné verze vozidla)
❒AUTOCLOSE
❒MĚRNÁ JEDNOTKA
❒LANGUAGE
❒HLASITOST UPOZORNĚNÍ
❒HLASITOST TLAČÍTEK
❒VÝSTRAHA PÁSY
obr. 8L0F0042
10
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

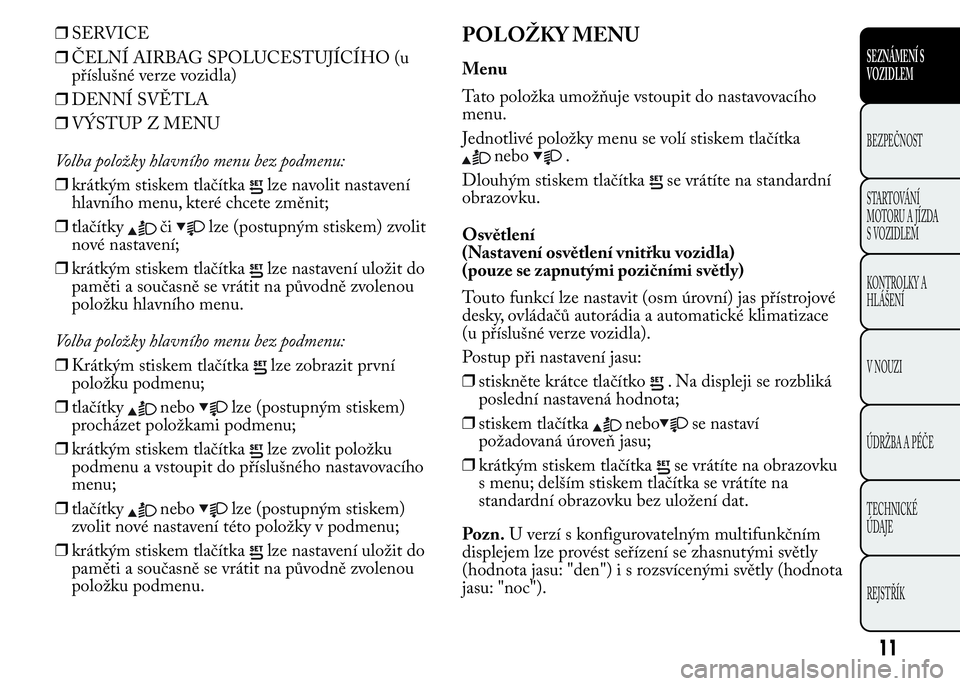

❒SERVICE
❒ČELNÍ AIRBAG SPOLUCESTUJÍCÍHO (u
příslušné verze vozidla)
❒DENNÍ SVĚTLA
❒VÝSTUP Z MENU
Volba položky hlavního menu bez podmenu:
❒krátkým stiskem tlačítka
lze navolit nastavení
hlavního menu, které chcete změnit;
❒tlačítky
čilze (postupným stiskem) zvolit
nové nastavení;
❒krátkým stiskem tlačítka
lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku hlavního menu.
Volba položky hlavního menu bez podmenu:
❒Krátkým stiskem tlačítka
lze zobrazit první
položku podmenu;
❒tlačítky
nebolze (postupným stiskem)
procházet položkami podmenu;
❒krátkým stiskem tlačítka
lze zvolit položku
podmenu a vstoupit do příslušného nastavovacího
menu;
❒tlačítky
nebolze (postupným stiskem)
zvolit nové nastavení této položky v podmenu;
❒krátkým stiskem tlačítka
lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku podmenu.
POLOŽKY MENU
Menu
Tato položka umožňuje vstoupit do nastavovacího
menu.
Jednotlivé položky menu se volí stiskem tlačítka
nebo.
Dlouhým stiskem tlačítka
se vrátíte na standardní
obrazovku.
Osvětlení
(Nastavení osvětlení vnitřku vozidla)
(pouze se zapnutými pozičními světly)
Touto funkcí lze nastavit (osm úrovní) jas přístrojové
desky, ovládačů autorádia a automatické klimatizace
(u příslušné verze vozidla).
Postup při nastavení jasu:
❒stiskněte krátce tlačítko
. Na displeji se rozbliká
poslední nastavená hodnota;
❒stiskem tlačítka
nebose nastaví
požadovaná úroveň jasu;
❒krátkým stiskem tlačítka
se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Pozn.U verzí s konfigurovatelným multifunkčním
displejem lze provést seřízení se zhasnutými světly
(hodnota jasu: "den")isrozsvícenými světly (hodnota
jasu: "noc").
