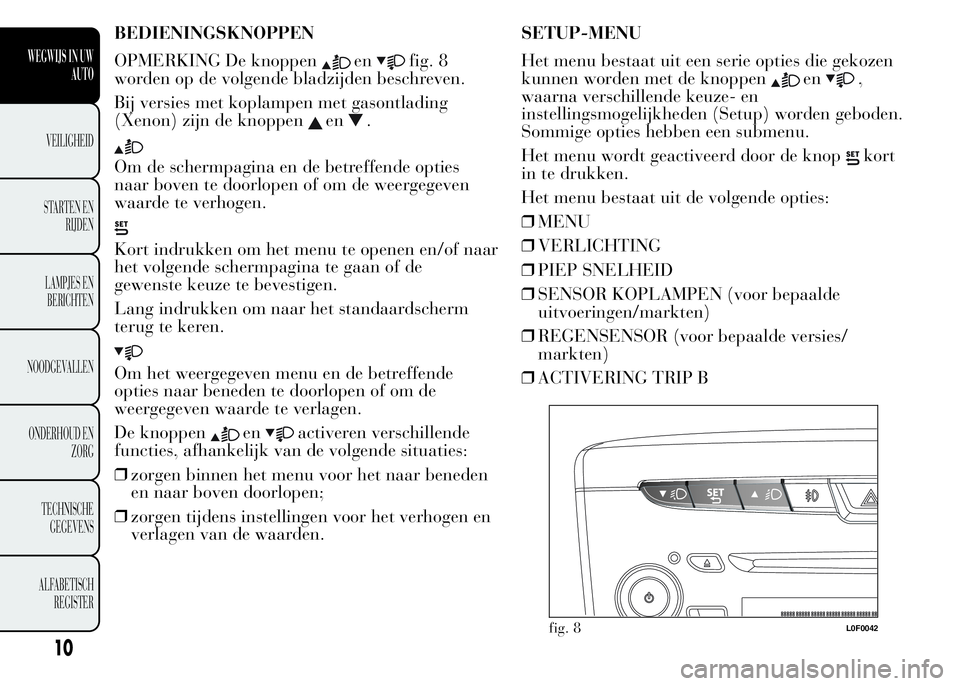

BEDIENINGSKNOPPEN
OPMERKING De knoppen
enfig. 8
worden op de volgende bladzijden beschreven.
Bij versies met koplampen met gasontlading
(Xenon) zijn de knoppen
en.
Om de schermpagina en de betreffende opties
naar boven te doorlopen of om de weergegeven
waarde te verhogen.
Kort indrukken om het menu te openen en/of naar
het volgende schermpagina te gaan of de
gewenste keuze te bevestigen.
Lang indrukken om naar het standaardscherm
terug te keren.
Om het weergegeven menu en de betreffende
opties naar beneden te doorlopen of om de
weergegeven waarde te verlagen.
De knoppen
enactiveren verschillende
functies, afhankelijk van de volgende situaties:
❒zorgen binnen het menu voor het naar beneden
en naar boven doorlopen;
❒zorgen tijdens instellingen voor het verhogen en
verlagen van de waarden.SETUP-MENU
Het menu bestaat uit een serie opties die gekozen
kunnen worden met de knoppen
en,
waarna verschillende keuze- en
instellingsmogelijkheden (Setup) worden geboden.
Sommige opties hebben een submenu.
Het menu wordt geactiveerd door de knop
kort
in te drukken.
Het menu bestaat uit de volgende opties:
❒MENU
❒VERLICHTING
❒PIEP SNELHEID
❒SENSOR KOPLAMPEN (voor bepaalde
uitvoeringen/markten)
❒REGENSENSOR (voor bepaalde versies/
markten)
❒ACTIVERING TRIP B
fig. 8L0F0042
10
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

OpmerkingDeze waarde kan men instellen
tussen 30 en 200 km/h of tussen 20 en 125 mph,
afhankelijk van de ingestelde eenheid. Zie de
paragraaf “Meeteenheid instellen (Meeteenheid)”
die hierna wordt beschreven. Elke druk op de
knop
/verhoogt of verlaagt de waarde 5
eenheden. Houd de knop
/ingedrukt
om de waarde automatisch snel te verhogen/
verlagen. Wanneer de gewenste waarde wordt
genaderd, kan men de instelling afronden door
opnieuw de knop kortstondig in te drukken.
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
Ga als volgt te werk om de instelling te annuleren:
❒druk kortstondig op de knop
: op de display
knippert "On";
❒druk op de knop
: op de display knippert
"Off";
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.Sensor koplampen
(Automatische regeling gevoeligheid
koplamp-/schemersensor)
(voor bepaalde versies/markten)
Deze functie wordt gebruikt om de koplampen in
of uit te schakelen in functie van de sterkte van
het buitenlicht.
De gevoeligheid van de schemersensor kan worden
ingesteld op 3 niveaus (niveau 1 = minimum
gevoeligheid, niveau 2 = matige gevoeligheid,
niveau 3 = maximum gevoeligheid); hoe hoger de
gevoeligheid, des te minder buitenlicht er nodig
is om de buitenverlichting in te schakelen (bijv. bij
een lichtgevoeligheid van niveau 3 zullen de
koplampen bij zonsondergang vroeger aangaan
dan bij de niveaus 1 en 2).
Ga als volgt te werk om in te stellen:
❒druk kort op knop
. Het eerder ingestelde
niveau knippert op het display;
❒druk op de knop
ofom de instelling uit
te voeren;
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
13
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Regensensor
(Instelling gevoeligheid regensensor)
(voor bepaalde versies/markten)
Met deze functie kan de gevoeligheid van de
regensensor op 4 niveaus worden ingesteld.
Ga als volgt te werk om het gewenste
gevoeligheidsniveau in te stellen:
❒druk kort op knop
. Het eerder ingestelde
"niveau" knippert op het display;
❒druk op de knop
ofom de instelling uit
te voeren;
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
Activering/Trip B gegevens
(Activering Trip B)
Met deze functie kan de weergave van Trip B
(dagteller) ingeschakeld ("On") of uitgeschakeld
("Off") worden. Zie voor meer informatie de
paragraaf "Trip computer".
Ga als volgt te werk om in/uit te schakelen:
❒druk kortstondig op de knop
om "On" of
"Off" op de display te doen knipperen in functie
van wat eerder is ingesteld;❒druk op de knop
ofom de instelling uit
te voeren;
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
Stel uur in (Klokinstelling)
Met deze functie kan de klok ingesteld worden via
twee submenu’s: “Uur” en “Formaat”.
Ga als volgt te werk om de tijd in te stellen:
❒druk kort op knop
. Op het display worden de
twee submenu's "Tijd" en "Formaat"
weergegeven;
❒druk op de knop
ofom de submenu's te
selecteren;
❒druk na de gewenste submenu te hebben
geselecteerd kortstondig op de knop
;
❒als het submenu "Tijd" is gekozen en er wordt
kort op de knop
gedrukt, dan knippert
"uren" op het display. Druk op de knop
of
om de instelling uit te voeren;
❒druk nogmaals kort op de
knop: de
"minuten" knipperen op de display. Druk op de
knop
ofom de instelling uit te voeren;
14
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
De dagverlichting is een alternatief
voor het dimlicht in landen waar dit
tijdens het rijden overdag verplicht is, en is
tevens toegestaan in landen waar dit niet
verplicht is.
BELANGRIJK
De dagverlichting mag het dimlicht
niet vervangen tijdens het rijden
in het donker en in tunnels. Het gebruik van
de dagverlichting wordt geregeld door de
wegenverkeerswetgeving van het land waar
u rijdt. Neem de wettelijke voorschriften
in acht.
STADSLICHT EN DIMLICHT
Draai, met de contactsleutel in de stand MAR, de
ring A fig. 34 naar
. Als het dimlichten is
ingeschakeld, gaat de dagverlichting uit en
worden het stadslicht en het dimlicht
ingeschakeld. Het controlelampje
op het
instrumentenpaneel gaat branden.
Als de contactsleutel naar STOP wordt gedraaid of
wordt verwijderd en de ring A wordt vanOnaar
gedraaid, gaan het stadslicht en de
kentekenplaatverlichting branden.Het controlelampje
op het
instrumentenpaneel gaat branden.
PARKEERLICHTEN
Deze lichten kunnen alleen worden ingeschakeld
met de contactsleutel in de stand STOP of
verwijderd, door de ring A eerst naar de standO
en vervolgens naar de stand
te draaien.
Het controlelampje
op het
instrumentenpaneel gaat branden.
Met behulp van de richtingaanwijzerhendel kan de
zijde van de parkeerlichten (links of rechts)
gekozen worden.
AUTOMATISCHE INSCHAKELING
KOPLAMPEN (AUTOLIGHT)
(Schemersensor)
(voor bepaalde versies/markten)
Deze op de voorruit geplaatste infrarood-ledsensor
detecteert samen met de regensensor de
verschillen in sterkte van het omgevingslicht op
basis van de lichtgevoeligheid die in het
Setup-menu is ingesteld: hoe hoger de
gevoeligheid, des te minder buitenlicht er nodig is
om de buitenverlichting in te schakelen.
53
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Inschakeling
De schemersensor wordt ingeschakeld wanneer de
ring A fig. 34 naar
wordt gedraaid. Op deze
manier gaan, afhankelijk van de sterkte van
het buitenlicht, het stadslicht en het dimlicht
automatisch branden.
Wanneer de lichten door de sensor worden
ingeschakeld, kunnen ook de mistlampen (voor
bepaalde versies/markten) en de mistachterlichten
ingeschakeld worden. Wanneer de lichten
automatisch uitgeschakeld worden, worden ook de
mistlampen en de mistachterlichten (indien
ingeschakeld) uitgeschakeld. De volgende keer dat
de lichten automatisch ingeschakeld worden,
moeten de mistlampen handmatig ingeschakeld
worden (indien nodig).
Bij actieve sensor kunnen grootlichtsignalen
worden gegeven, maar het grootlicht zelf kan niet
ingeschakeld worden. Draai, om dit licht in te
schakelen, de ring A naar
en activeer het vaste
dimlicht.
Wanneer de lichten automatisch ingeschakeld zijn
en vervolgens door de sensor uitgeschakeld
worden, gaat eerst het dimlicht en na enkele
seconden het stadslicht uit.
Als de geactiveerde sensor slecht werkt, worden
het stadslicht en het dimlicht ongeacht de sterkte
van het omgevingslicht ingeschakeld en wordt
de storing van de sensor op het display
weergegeven. Het is ook mogelijk om de sensor uit
te schakelen en deze lichten indien nodig
handmatig in te schakelen.BELANGRIJK De sensor kan de aanwezigheid van
mist niet detecteren. Deze lichten moeten dus in
die omstandigheden handmatig worden
ingeschakeld.
GROOTLICHT
Om het grootlicht in te schakelen, moet de ring op
staan, en de hendel naar het stuurwiel
getrokken worden. Het controlelampje
op het
instrumentenpaneel gaat branden.
Wanneer de hendel weer naar het stuurwiel wordt
getrokken, wordt het grootlicht uitgeschakeld,
het dimlicht gaat branden en het controlelampje
dooft.
Het is niet mogelijk het grootlicht vast in te
schakelen wanneer de automatische inschakeling
van de verlichting actief is.
GROOTLICHTSIGNAAL
Trek voor het grootlichtsignaal de hendel naar het
stuurwiel (instabiele stand). Het controlelampje
op het instrumentenpaneel gaat branden.
RICHTINGAANWIJZERS
Breng de hendel in de (stabiele) stand:
omhoog:inschakeling rechter richtingaanwijzer;
omlaag:inschakeling linker richtingaanwijzer.
Het controlelampje
ofgaat op het
instrumentenpaneel knipperen.
54
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Automatische wis-/wasregeling
Trek de hendel naar het stuur (onstabiele stand)
om de ruitensproeier in te schakelen.
Als de hendel langer dan een halve seconde wordt
aangetrokken, dan worden in één beweging de
ruitenwissers en -sproeiers ingeschakeld.
Als de hendel wordt losgelaten, stoppen de
ruitensproeiers onmiddellijk terwijl de
ruitenwissers nog drie slagen maken.
Na circa zes seconden volgt nog een extra
reinigingsslag (voor bepaalde versies/markten).
REGENSENSOR
(voor bepaalde versies/markten)
Deze bevindt zich achter de achteruitkijkspiegel,
in contact met de voorruit fig. 36 en detecteert
de aanwezigheid van regen en regelt het wissen
van de voorruit aan de hand van de hoeveelheid
water op de ruit.
De sensor heeft een regelbereik dat oplopend
varieert van uitgeschakelde ruitenwissers (geen
wisslagen) als de ruit droog is, tot ruitenwissers
die ingeschakeld worden met de 2
econtinue
snelheid (snel continu wissen) bij hevige regen.
Inschakelen
De sensor wordt geactiveerd wanneer de ring A
fig. 35 naar de stand
wordt gedraaid: de
frequentie van de wisslagen wordt aangepast aan
de hoeveelheid water op de voorruit.De activering van de regensensor wordt gemeld
door een "wisslag" van de ruitenwissers.
De gevoeligheid van de regensensor kan in het
Setup-menu ingesteld worden (zie de paragraaf
"Menuopties" in dit hoofdstuk).
Als de gevoeligheid van de regensensor verhoogd
wordt, maken de ruitenwissers één wisslag. Deze
wisslag wordt ook uitgevoerd als de voorruit droog
is.
BELANGRIJK Houd de ruit rond de sensor
schoon.
Als de ruitensproeiers worden bediend bij
ingeschakelde regensensor, dan werkt de normale
reinigingscyclus. Daarna wordt de normale
automatische werking van de regensensor hervat.
fig. 36L0F0188
57
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Uitschakelen
Plaats de ring weg uit de stand
of draai de
contactsleutel in de stand STOP.
Wordt de contactsleutel in de stand STOP
gedraaid en blijft de ring A in de stand
staan,
dan wordt er geen wiscyclus uitgevoerd bij de
volgende start (contactsleutel in de stand MAR),
ook al regent het.
Dit voorkomt ongewenste activering van de
regensensor wanneer de motor wordt gestart (bijv.
terwijl de voorruit met de hand wordt gewassen
of als de ruitenwissers met ijs aan de voorruit
vastzitten).
Draai, om de automatische werking van de
regensensor te herstellen, de ring A van de stand
in de standen weer terug in de stand.
Wanneer de regensensor weer geactiveerd wordt
met een van de hierboven beschreven
handelingen, wordt deze activering gemeld door
één wisslag van de ruitenwissers, ongeacht de
toestand van de voorruit.
Als een storing in de regensensor optreedt terwijl
deze actief is, werkt de ruitenwisser met een
snelheid die overeenkomt met de
gevoeligheidsinstelling van de regensensor,
ongeacht of er wel of geen regen op de ruit
aanwezig is (bij sommige versies wordt de storing
van de sensor op de display aangegeven).De sensor blijft werken en de ruitenwisser kan op
continuwerking worden ingesteld (1
eof 2e
snelheid). De storingsmelding houdt aan zolang de
sensor actief is.
De regensensor is in staat om de volgende
condities te herkennen waaraan hij zich
automatisch aanpast:
❒aanwezigheid van vuil op het gecontroleerde
oppervlak (zout, vuil, enz.);
❒aanwezigheid van waterstrepen door versleten
ruitenwisserbladen;
❒verschil tussen dag en nacht.
Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een
wastunnel.
Zorg ervoor dat het systeem is
uitgeschakeld als er ijs op de voorruit
zit.
BELANGRIJK
Zorg ervoor dat het systeem is
uitgeschakeld als de voorruit moet
worden schoongemaakt.
58
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

LANGDURIGE STILSTAND VAN DE AUTO
Bij langdurige stilstand van de auto, moet men
bijzonder opletten dat de stroomvoorziening van
de accu wordt onderbroken.
Ga als volgt te werk: koppel de stekker A fig. 72
(druk op knop B) van de accusensor C op de
minklem D van de accu los. Koppel deze sensor
nooit van de accu los, behalve bij vervanging van
de accu.
BELANGRIJK
Raadpleeg steeds het Lancia
Servicenetwerk alvorens de accu te
vervangen. Vervang de accu door een
exemplaar van hetzelfde type (HEAVY
DUTY) en met identieke specificaties.
BELANGRIJK Wacht, nadat de contactsleutel
naar STOP is gedraaid, minstens 1 minuut
alvorens de elektrische voeding naar de accu los te
koppelen.STARTEN MET HULPACCU
Wanneer men met een hulpaccu moet starten, mag
de minkabel (–) vanaf de hulpaccu nooit in
verbinding worden gebracht met de minpool A
fig. 73 van de accu in de auto. Sluit de minkabel
aan op een massapunt op de motor of op de
versnellingsbak.
fig. 72L0F0083
fig. 73L0F008497
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
