Caractéristiques du véhicule
512
4
➀ (Centre Blue Link®)
Soumet des requêtes au service Blue
Link
®en relation avec des demandes
et des consultations.
L'appelant est en communication avec
un employé du centre de services
Blue Link
®.
Le fait d'enfoncer à nouveau la touche
met fin à l'appel.
Cette fonction n'est pas active si un
appel en cours utilise la technologie
Bluetooth®.
\b (Blue Link
®pour POI)
• Blue Link
®pour commande vocale
Commence la commande vocale Blue
Link
®.
Réception de commandes
vocales/guidage vocal, appuyez
brièvement sur le bouton pour passer
au mode de commande vocale.
Maintenir enfoncé le bouton pour
terminer la commande vocale. • Commandes TBT VR
1. Naviguer à
La commande vocale " Naviguer à "
permet de demander le
téléchargement des données
routières d'une nouvelle destination,
des destinations sauvegardées, des
routes quotidiennes et des
destinations précédentes.
2. Sauvegarder destination
La commande " Sauvegarder
destination " VR permet d'assigner
une marque vocale vers la dernière
destination téléchargée et de
l'enregistrer dans un répertoire de
destinations.
✽AVIS
La fonction Navigation un tour à la
fois (TBT) permet d'enregistrer
jusqu'à dix (10) destinations dans le
répertoire de destinations TBT.
3. Aperçu route
La commande " Aperçu route " permet
à l'utilisateur de prévisualiser
l'itinéraire (directives de manœuvres
imminentes) en tout temps durant le
guidage routier.
4. Liste de destinations
La commande " Liste de destinations "
permet à l'utilisateur de prévisualiser
et de supprimer les destinations
stockées avec leurs marques vocales
connexes dans le répertoire des
destinations Navigation un tour à la
fois.
5. Guidage vocal
La commande de " guidage vocal " VR
permet à l'utilisateur d'activer et de
désactiver les annonces de direction
vocale de navigation un tour à la fois
(TBT).

4515
Caractéristiques du véhicule

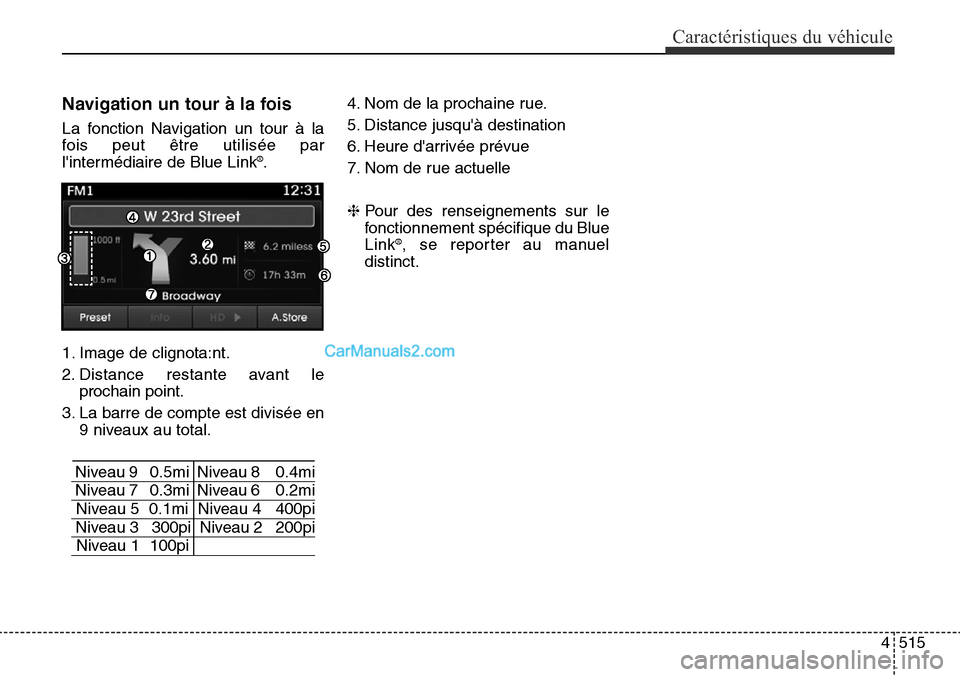

Navigation un tour à la fois
La fonction Navigation un tour à la
fois peut être utilisée par
l'intermédiaire de Blue Link
®.
1. Image de clignota:nt.
2. Distance restante avant le prochain point.
3. La barre de compte est divisée en 9 niveaux au total.
Niveau 9 0.5mi Niveau 8 0.4mi
Niveau 7 0.3mi Niveau 6 0.2mi
Niveau 5 0.1mi Niveau 4 400pi
Niveau 3 300pi Niveau 2 200pi
Niveau 1 100pi 4. Nom de la prochaine rue.
5. Distance jusqu'à destination
6. Heure d'arrivée prévue
7. Nom de rue actuelle
❈
Pour des renseignements sur le
fonctionnement spécifique du Blue
Link
®, se reporter au manuel
distinct.

777
Entretien
DescriptionIntensité Composant protégé
A/BAG IND10ACapteur ultrasonique protection instruction
A/BAG10AModule commande SRS, Module commande climatiseur, Détecteur d’occupation de siège du passager
MODULE 57.5AToit ouvrant vitré, module de commande de clé intelligente, BCM, chauffe-siège arrière G/D,
rétroviseur électrique chromé, commandes du module de commande de la température du siège
du conducteur/passager, module de chauffe-siège conducteur/passager,
MODULE 17.5ACommutateur du mode sport, solénoïde de clé, commutateur de console G/D,
commutateur de console avant, Commutateur de glace à commande électrique arrière G/D
FOG LAMP RR10A-
MEMORY 210ABCM, module de surveillance de la pression de gonflage de pneu, rétroviseur électrique chromé,
module de portière conducteur/passager, Éclairage automatique et capteur optique,
connecteur de l’appareil de diagnostic, module de commande de climatisation, groupe d’instruments
SMART KEY 27.5AModule de commande de clé intelligente, module d’antidémarrage
MODULE 310A
BCM, groupe d’instruments, module de surveillance de la pression de gonflage de pneu,
module de commande de climatisation, Audio, module de portière conducteur/passager,
témoin de levier de vitesses automatique, chauffe-siège arrière G/D, ECM de la transmission intégrale,
commandes du module de commande de la température du siège du conducteur/passager, module
de chauffe-siège conducteur/passager, module MTS, capteur arrière d’aide au stationnement G/D,
unité principale A/V et de navigation, capteur arrière d’aide au stationnement G/D (central), AMPÈRE
SMART KEY 410ACommutateur à bouton de marche/arrêt, module d’antidémarrage
INTERIOR LAMP15ALampe de coffre, lampe de courtoisie G/D, lampe de console de plafond,
éclairage ambiant central, lampe personnelle G/D
MULTI MEDIA15AAudio, unité principale A/V et de navigation, module MTS
MDPS7.5AUnité MDPS
HTD STRG15ACommutateur de volant de direction
MEMORY 110ARécepteur RF, écl. de la clé de contact et commutateur d’avertissement de portière

779

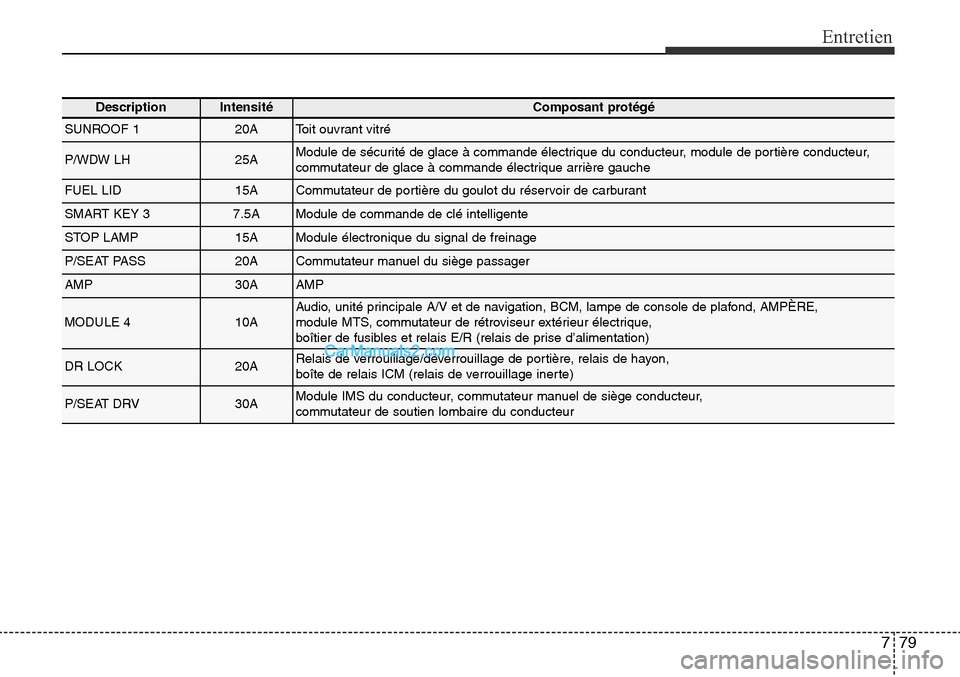

Entretien
DescriptionIntensitéComposant protégé
SUNROOF 120AToit ouvrant vitré
P/WDW LH25AModule de sécurité de glace à commande électrique du conducteur, module de portière conducteur,
commutateur de glace à commande électrique arrière gauche
FUEL LID15ACommutateur de portière du goulot du réservoir de carburant
SMART KEY 37.5AModule de commande de clé intelligente
STOP LAMP15AModule électronique du signal de freinage
P/SEAT PASS20ACommutateur manuel du siège passager
AMP30AAMP
MODULE 410AAudio, unité principale A/V et de navigation, BCM, lampe de console de plafond, AMPÈRE,
module MTS, commutateur de rétroviseur extérieur électrique,
boîtier de fusibles et relais E/R (relais de prise d’alimentation)
DR LOCK20ARelais de verrouillage/déverrouillage de portière, relais de hayon,
boîte de relais ICM (relais de verrouillage inerte)
P/SEAT DRV30AModule IMS du conducteur, commutateur manuel de siège conducteur,
commutateur de soutien lombaire du conducteur

783
Entretien
DescriptionIntensitéComposant protégé
FUSIBLE
4WD20AECM de la transmission intégrale
AMS10ACapteur de batterie
AMS (WIPER)10ABCM, PCM
WIPER FRT25ARelais d’essuie-glaces BAS, moteur d’essuie-glaces avant
B/UP LAMP10AM/T – commutateur de feu de recul, A/T – feu combiné arrière (entrée) G/D,
rétroviseur électrique chromé, audio, unité principale A/V et de navigation
ABS37.5AModule ESC
SENSOR57.5APCM
TCU15AA/T : Commutateur de plage de la boîte-pont, M/T : Fusible – FEU DE RECUL (M/T)
F/PUMP15ARelais de pompe à carburant
ECU 115APCM
ECU 210A-
SENSOR 310ARelais de pompe à carburant, capteur de position d’arbre à cames numéro 1/2
IGN COIL20ACondensateur, bobine d’allumage numéro 1/2/3/4
SENSOR 210A
Électrovalve de commande de purge, électrovalve d’admission variable (G4KJ),
électrovalve de commande RCV (G4KH), capteur de position du vilebrequin, soupape \
de
régulation d’huile numéro 1/2, soupape de fermeture de l’absorbeur de vapeurs de carburant
SENSOR 115ASonde d’oxygène (haut), sonde d’oxygène (bas),
boîtier de fusibles et relais E/R (relais de ventilateur de refroidissement)
SENSOR 420APCM
B/A HORN10ARelais d’avertisseur sonore d’alarme antivol
