7-48
Mantenimiento
No todas las descripciones de los paneles de fusibles que aparecenen este manual tienen por qué seraplicables a su vehículo. Soncorrectas en el momento de impri-mirlo. Cuando revise la caja de fusibles de su vehículo, consulte su eti-queta.
AVISO
nCaja de fusibles interior (Lado del asiento del conductor)
OEU074059/OEU074060/OEU074058/OEU074039
n
Caja de fusibles interior (panel de instrumentos)
nCaja de fusible principal
nCaja de fusibles de la batería

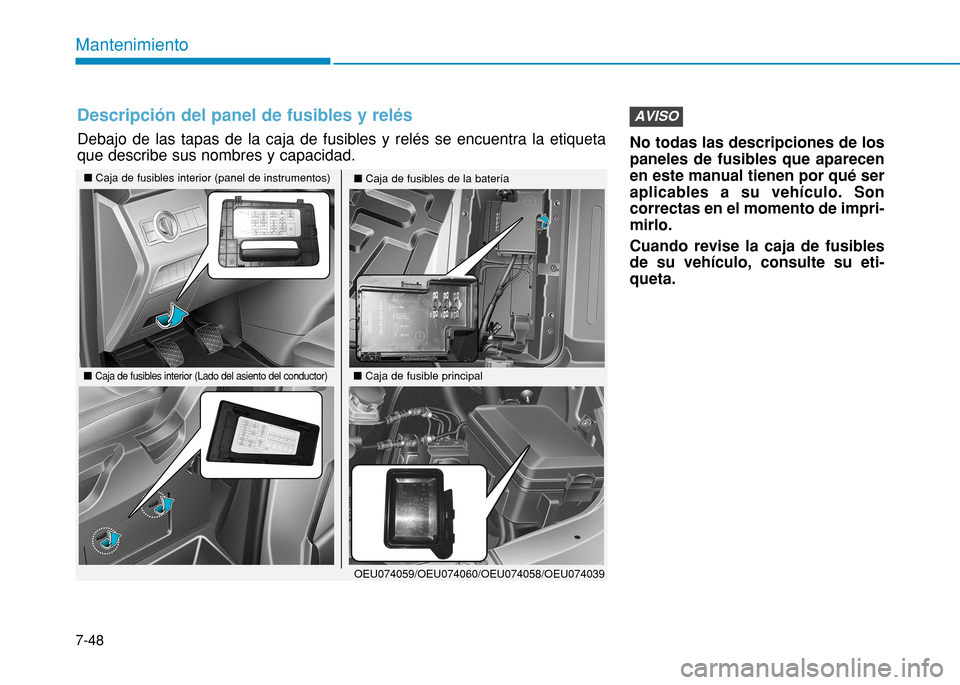

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
7-49
7
Mantenimiento

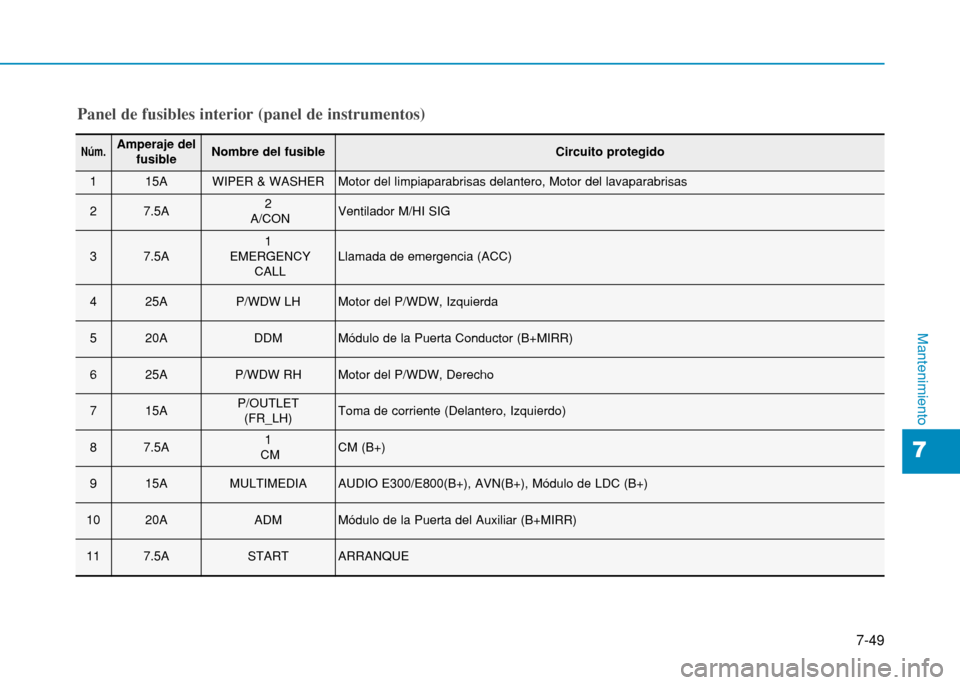

Panel de fusibles interior (panel de instrumentos)
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
115AWIPER & WASHERMotor del limpiaparabrisas delantero, Motor del lavaparabrisas
27.5A2
A/CONVentilador M/HI SIG
37.5A1
EMERGENCY CALLLlamada de emergencia (ACC)
425AP/WDW LHMotor del P/WDW, Izquierda
520ADDMMódulo de la Puerta Conductor (B+MIRR)
625AP/WDW RHMotor del P/WDW, Derecho
715AP/OUTLET(FR_LH)Toma de corriente (Delantero, Izquierdo)
87.5A1
CMCM (B+)
915AMULTIMEDIAAUDIO E300/E800(B+), AVN(B+), Módulo de LDC (B+)
1020AADMMódulo de la Puerta del Auxiliar (B+MIRR)
117.5ASTARTARRANQUE
I-6Cambio de las llantas .................................................7-39
Neumáticos y llantas.......................................................8-5
Número de identificación del vehículo (VIN) .............8-10
Número de motor..........................................................8-11
Ordenador de viaje .......................................................3-60 Distancia de conducción/Velocidad promedio del vehículo/Tiempo transcurrido ..........................3-62
Información de conducción .......................................3-66
Consumo de combustible .........................................3-63
Visión general ............................................................3-60
Tiempo total de PARADA AUTOMÁTICA ............3-66
Modo de "A bordo" ...................................................3-61
Medidor de solución de urea ....................................3-65
Otros detalles del interior ...........................................3-126 Cenicero ...................................................................3-127
Encendedor ..............................................................3-126
Sujetavasos...............................................................3-127
Toma de corriente ....................................................3-128
Parasol......................................................................3-128 Panel de instrumentos ...................................................3-43
Medidores e indicadores ............................................3-44
Iluminación del panel de instrumentos ......................3-44
Para desempañar la cara interior del parabrisas .........3-121
Para desescarchar el exterior del parabrisas ...............3-122
Peso bruto del vehículo ..................................................8-6
Peso del vehículo ..........................................................5-61
Pilotos de aviso e indicación ........................................3-66
Posiciones de la llave .....................................................5-5 Posiciones del contacto................................................5-5
Interruptor de encendido iluminado ............................5-5
Arranque del motor......................................................5-6
Potencia de las bombillas ...............................................8-4
Precauciones de seguridad importantes..........................2-2 Los riesgos de las bolsas de aire..................................2-2
Usar siempre el cinturón de seguridad ........................2-2
Controlar la velocidad .................................................2-3
Distracción del conductor ............................................2-2
Mantenga su vehículo en condiciones seguras ............2-3
Productos básicos de emergencia .................................6-23
Extintor de incendios .................................................6-24
Maletín de primeros auxilios .....................................6-24
Triángulo reflector .....................................................6-24
Puerta corrediza ............................................................3-15
Bloqueo a prueba de niños de la puerta corrediza ....3-17
Apertura/cierre desde el interior ................................3-16
Apertura/cierre desde el exterior ...............................3-15

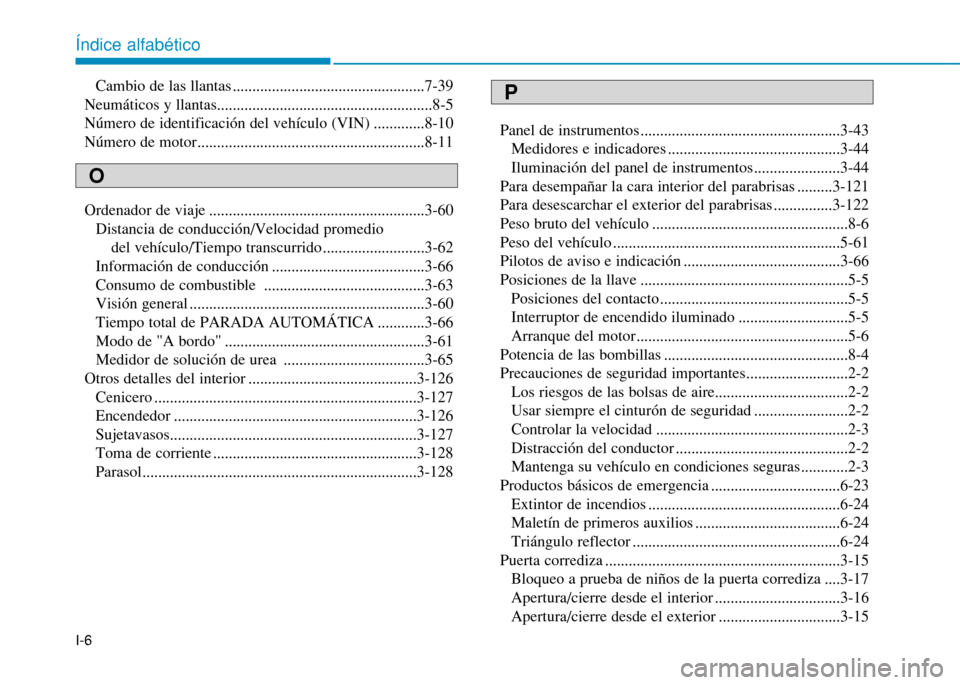

Índice alfabético
