Cechy samochodu Hyundai

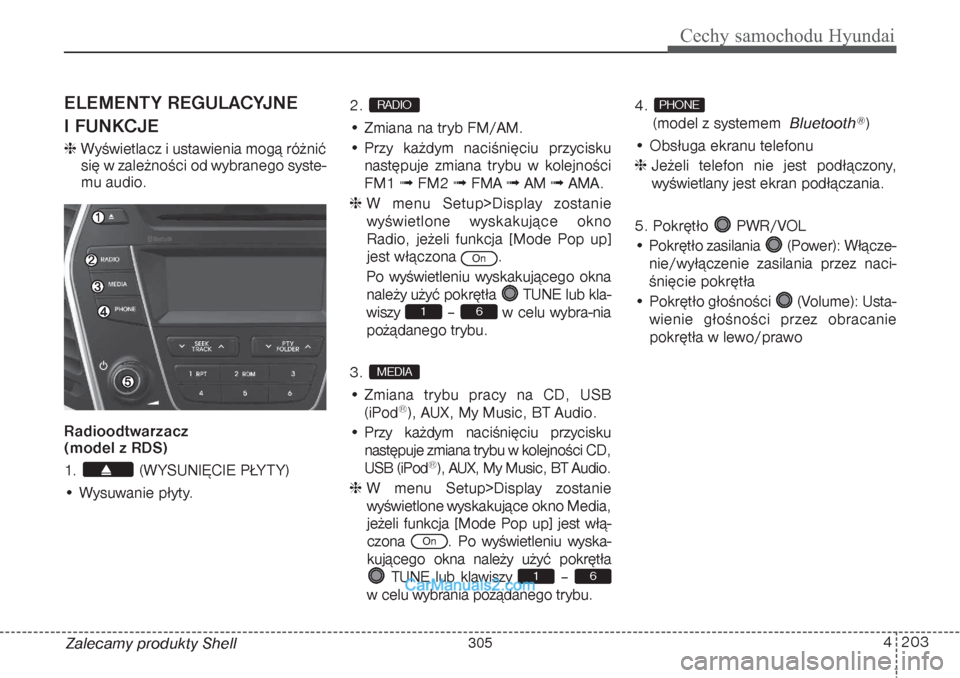

Zalecamy produkty ShellELEMENTY REGULACYJNE
I FUNKCJEWyświetlacz i ustawienia mogą różnić
się w zależności od wybranego syste-
mu audio.
Radioodtwarzacz
(model z RDS)
1. (W YSUNIĘCIE PŁY T Y)
• Wysuwanie płyty.2.
• Zmiana na tryb FM/AM.
• Przy każdym naciśnięciu przycisku
następuje zmiana trybu w kolejności
FM1 FM2 FMA AM AMA.
 W menu Setup>Display zostanie
wyświetlone wyskakujące okno
Radio, jeżeli funkcja [Mode Pop up]
jest włączona .
Po wyświetleniu wyskakującego okna
należy użyć pokrętła TUNE lub kla-
wiszy – w celu wybra-nia
pożądanego trybu.
3.
• Zmiana trybu pracy na CD, USB
(iPod
®), AUX, My Music, BT Audio.
• Przy każdym naciśnięciu przycisku
następuje zmiana trybu w kolejności CD,
USB (iPod
®), AUX, My Music, BT Audio.
 W menu Setup>Display zostanie
wyświetlone wyskakujące okno Media,
jeżeli funkcja [Mode Pop up] jest włą-
czona . Po wyświetleniu wyska-
kującego okna należy użyć pokrętła
TUNE lub klawiszy –
w celu wybrania pożądanego trybu. 4 .
(model z systemem Bluetooth
®)
• Obsługa ekranu telefonu
 Jeżeli telefon nie jest podłączony,
wyświetlany jest ekran podłączania.
5. Pokrętło PWR/VOL
• Pokrętło zasilania (Power): Włącze-
nie/wyłączenie zasilania przez naci-
śnięcie pokrętła
• Pokrętło głośności (Volume): Usta-
wienie głośności przez obracanie
pokrętła w lewo/prawo
PHONE
6
1
On
MEDIA
6
1
On
RADIO
305

Cechy samochodu Hyundai204 4
Zalecamy produkty Shell 6.
• Tryb Radio: Automatyczne wyszuki-
wanie częstotliwości nadawania.
• Tryby CD, USB, iPod
®, My Music
- Krótkie naciśnięcie przycisku (krót-
sze niż 0,8 sekundy): Przejście do
następnego lub poprzedniego utwo-
ru (pliku)
- Naciśnięcie i przytrzymanie przyci-
sku (dłuższe niż 0,8 sekundy):
Przewinięcie bieżącego utworu do
tyłu lub do przodu.7.
• FM: Wyszukiwanie typu programu
w funkcji RDS
• Tryb CD, MP3, USB: Wyszukiwanie
folderu 8.
8.
–(Preset)
• Tryb radia: Zapamiętanie częstotliwo-
ści (kanałów) lub odtwarzanie zapisa-
nych częstotliwości (kanałów)
• Tryby CD, USB, iPod
®, My Music
- : Repeat
- : Random
• W wyskakującym oknie Radio, Media,
Setup i Menu wybierane jest menu
liczbowe.
9.
• Przy każdym krótkim naciśnięciu przy-
cisku (krótszym niż 0,8 sekundy) nastę-
puje Wyłączenie ekranu
Włączenie
ekranu
Wyłączenie ekranu
 System audio nadal działa, wyłączany
jest jedynie ekran. W przypadku wyłą-
czenia ekranu naciśnięcie dowolnego
przycisku powoduje ponowne włą-
czenie ekranu.10.
• Tryb radia
- Naciśnięcie i przytrzymanie przyci-
sku (dłuższe niż 0,8 sekundy):
Odsłuchiwanie po 5 sekund każdej
ze stacji
• Tryby CD, USB, My Music
- Naciśnięcie i przytrzymanie przyci-
sku (dłuższe niż 0,8 sekundy):
Odsłuchiwanie po 10 sekund każde-
go z utworów (plików)
 Aby kontynuować odtwarzanie bieżą-
cego utworu (pliku), należy ponownie
nacisnąć przycisk.
11.
• Krótkie naciśnięcie przycisku (krótsze
niż 0,8 sekundy): Przejście do trybów
Display, Sound, Clock, Phone,
System setting
• Naciśnięcie i przytrzymanie przycisku
(dłuższe niż 0,8 sekundy): Przejście
do okna Time setting
SEEK
TRACK
1
6
PT Y
FOLDER
2 RDM1 RPT
TA/SCAN SETUPCLOCK
306

Cechy samochodu Hyundai206 4
Zalecamy produkty Shell

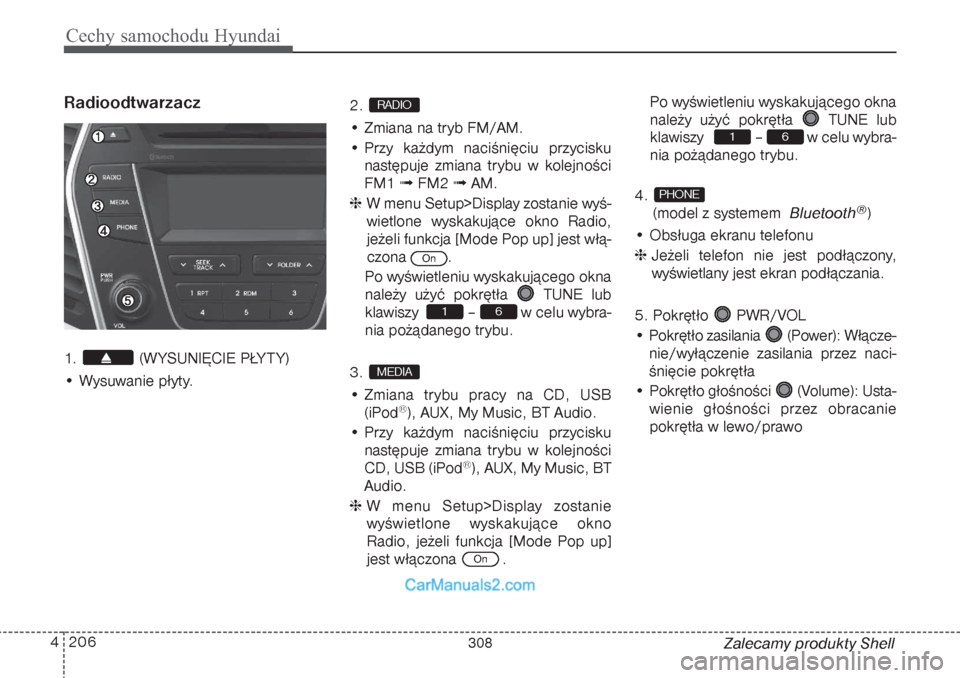

Radioodtwarzacz1. (W YSUNIĘCIE PŁY T Y)
• Wysuwanie płyty.2.
• Zmiana na tryb FM/AM.
• Przy każdym naciśnięciu przycisku
następuje zmiana trybu w kolejności
FM1 FM2 AM.
 W menu Setup>Display zostanie wyś-
wietlone wyskakujące okno Radio,
jeżeli funkcja [Mode Pop up] jest włą-
czona .
Po wyświetleniu wyskakującego okna
należy użyć pokrętła TUNE lub
klawiszy – w celu wybra-
nia pożądanego trybu.
3.
• Zmiana trybu pracy na CD, USB
(iPod
®), AUX, My Music, BT Audio.
• Przy każdym naciśnięciu przycisku
następuje zmiana trybu w kolejności
CD, USB (iPod
®), AUX, My Music, BT
Audio.
 W menu Setup>Display zostanie
wyświetlone wyskakujące okno
Radio, jeżeli funkcja [Mode Pop up]
jest włączona .Po wyświetleniu wyskakującego okna
należy użyć pokrętła TUNE lub
klawiszy – w celu wybra-
nia pożądanego trybu.
4 .
(model z systemem Bluetooth
®)
• Obsługa ekranu telefonu
 Jeżeli telefon nie jest podłączony,
wyświetlany jest ekran podłączania.
5. Pokrętło PWR/VOL
• Pokrętło zasilania (Power): Włącze-
nie/wyłączenie zasilania przez naci-
śnięcie pokrętła
• Pokrętło głośności (Volume): Usta-
wienie głośności przez obracanie
pokrętła w lewo/prawo
PHONE
6
1
On
MEDIA
6
1
On
RADIO
308

4 207
Cechy samochodu Hyundai
Zalecamy produkty Shell 6.
• Tryb Radio: Automatyczne wyszuki-
wanie częstotliwości nadawania.
• Tryby CD, USB, iPod
®, My Music
- Krótkie naciśnięcie przycisku (krót-
sze niż 0,8 sekundy): Przejście do
następnego lub poprzedniego utwo-
ru (pliku)
- Naciśnięcie i przytrzymanie przycisku
(dłuższe niż 0,8 sekundy): Przewinię-
cie bieżącego utworu do tyłu lub do
przodu.7.
• Tryb CD, MP3, USB: Wyszukiwanie
folderu
8.
–(Preset)
• Tryb radia: Zapamiętanie częstotliwo-
ści (kanałów) lub odtwarzanie zapisa-
nych częstotliwości (kanałów)
• Tryby CD, USB, iPod
®, My Music
- : Repeat
- : Random
• W wyskakującym oknie Radio, Media,
Setup i Menu wybierane jest menu
liczbowe.
9.
• Przy każdym krótkim naciśnięciu
przycisku (krótszym niż 0,8 sekundy)
następuje Wyłączenie ekranu Włą-
czenie ekranu Wyłączenie ekranu
 System audio nadal działa, wyłącza-
ny jest jedynie ekran. W przypadku
wyłączenia ekranu naciśnięcie dowol-
nego przycisku powoduje ponowne
włączenie ekranu.10.
• Tryb radia
- Naciśnięcie przycisku (krótsze niż
0,8 sekundy): Odsłuchiwanie po
5 sekund każdej ze stacji
• Tryby CD, USB, My Music
- Naciśnięcie przycisku (krótsze niż
0,8 sekundy): Odsłuchiwanie po 10
sekund każdego z utworów (plików)
 Aby kontynuować odtwarzanie bieżą-
cego utworu (pliku), należy ponownie
nacisnąć przycisk.
11.
• Krótkie naciśnięcie przycisku (krótsze
niż 0,8 sekundy): Przejście do trybów
Display, Sound, Clock, Phone,
System setting
• Naciśnięcie i przytrzymanie przycisku
(dłuższe niż 0,8 sekundy): Przejście
do okna Time setting
12.
Wyświetlenie menu bieżącego trybu.
Lista iPod
®: Przejście do folderu nad-
rzędnego
SETUPCLOCK
FOLDER
SEEK
TRACK
MENUSCAN
DISP2 RDM1 RPT
6
1
309

4 209
Cechy samochodu Hyundai

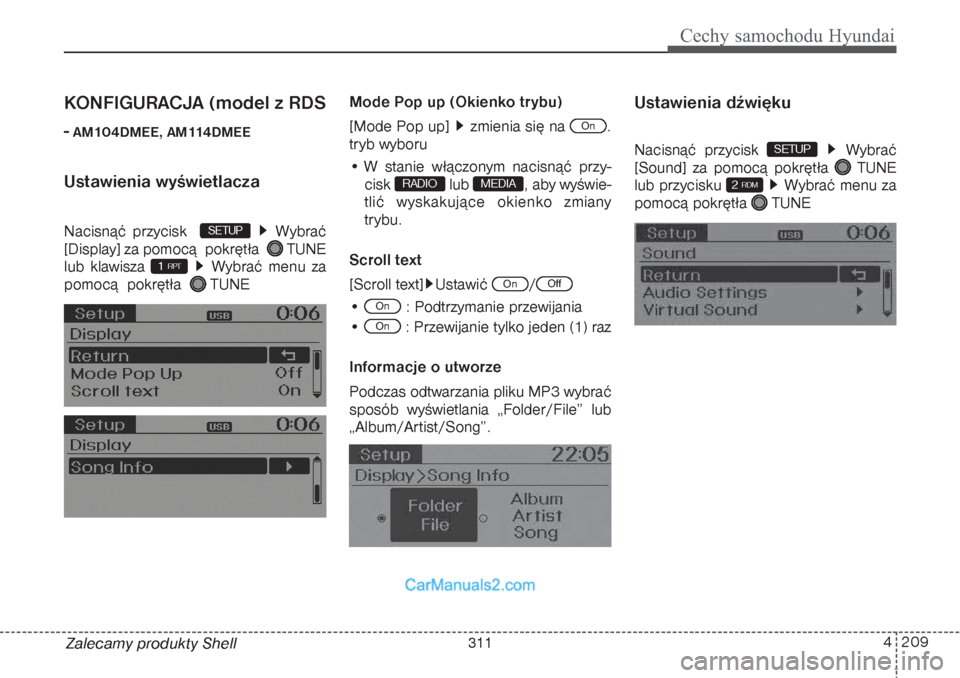

KONFIGURACJA (model z RDS
-AM104DMEE, AM114DMEEUstawienia wyświetlaczaNacisnąć przycisk Wybrać
[Display] za pomocą pokrętła TUNE
lub klawisza Wybrać menu za
pomocą pokrętła TUNE Mode Pop up (Okienko trybu)
[Mode Pop up] zmienia się na .
tryb wyboru
• W stanie włączonym nacisnąć przy-
cisk lub , aby wyświe-
tlić wyskakujące okienko zmiany
trybu.
Scroll text
[Scroll text] Ustawić /
• : Podtrzymanie przewijania
• : Przewijanie tylko jeden (1) raz
Informacje o utworze
Podczas odtwarzania pliku MP3 wybrać
sposób wyświetlania „Folder/File” lub
„Album/Artist/Song”.
Ustawienia dźwiękuNacisnąć przycisk Wybrać
[Sound] za pomocą pokrętła TUNE
lub przycisku Wybrać menu za
pomocą pokrętła TUNE
2 RDM
SETUP
OnOn
Off
On
MEDIA
RADIO
On
1 RPT
SETUP
Zalecamy produkty Shell
311

Cechy samochodu Hyundai220 4
Zalecamy produkty Shell

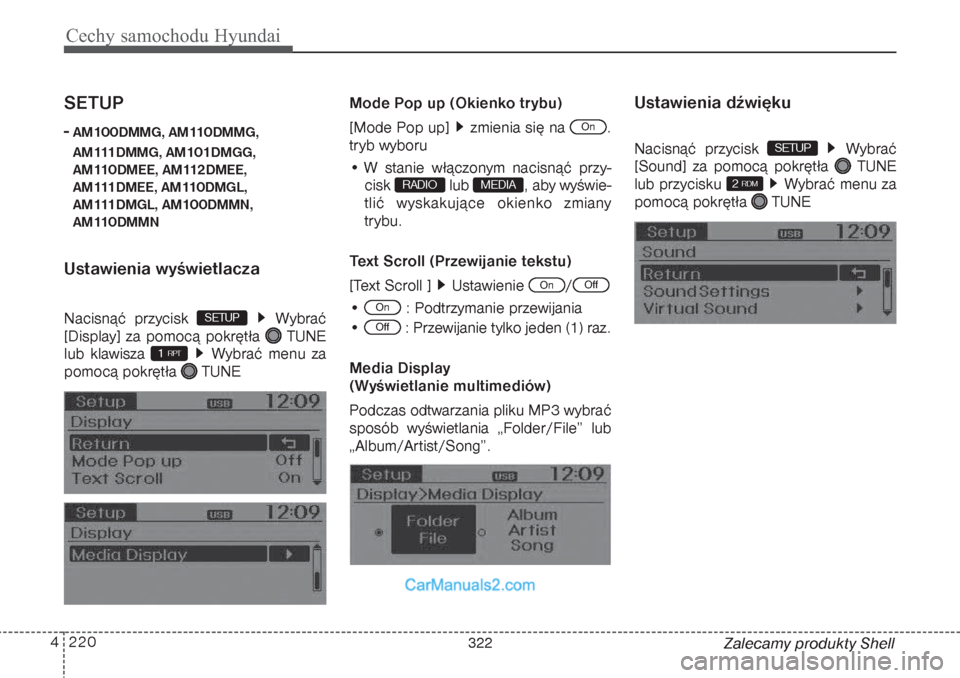

SETUP
-AM100DMMG, AM110DMMG,
AM111DMMG, AM101DMGG,
AM110DMEE, AM112DMEE,
AM111DMEE, AM110DMGL,
AM111DMGL, AM100DMMN,
AM110DMMNUstawienia wyświetlaczaNacisnąć przycisk Wybrać
[Display] za pomocą pokrętła TUNE
lub klawisza Wybrać menu za
pomocą pokrętła TUNEMode Pop up (Okienko trybu)
[Mode Pop up] zmienia się na .
tryb wyboru
• W stanie włączonym nacisnąć przy-
cisk lub , aby wyświe-
tlić wyskakujące okienko zmiany
trybu.
Text Scroll (Przewijanie tekstu)
[Text Scroll ] Ustawienie /
• : Podtrzymanie przewijania
• : Przewijanie tylko jeden (1) raz.
Media Display
(Wyświetlanie multimediów)
Podczas odtwarzania pliku MP3 wybrać
sposób wyświetlania „Folder/File” lub
„Album/Artist/Song”.
Ustawienia dźwiękuNacisnąć przycisk Wybrać
[Sound] za pomocą pokrętła TUNE
lub przycisku Wybrać menu za
pomocą pokrętła TUNE
2 RDM
SETUP
OffOn
On
Off
MEDIA
RADIO
On
SETUP
1 RPT
322

Cechy samochodu Hyundai264 4
Zalecamy produkty Shell

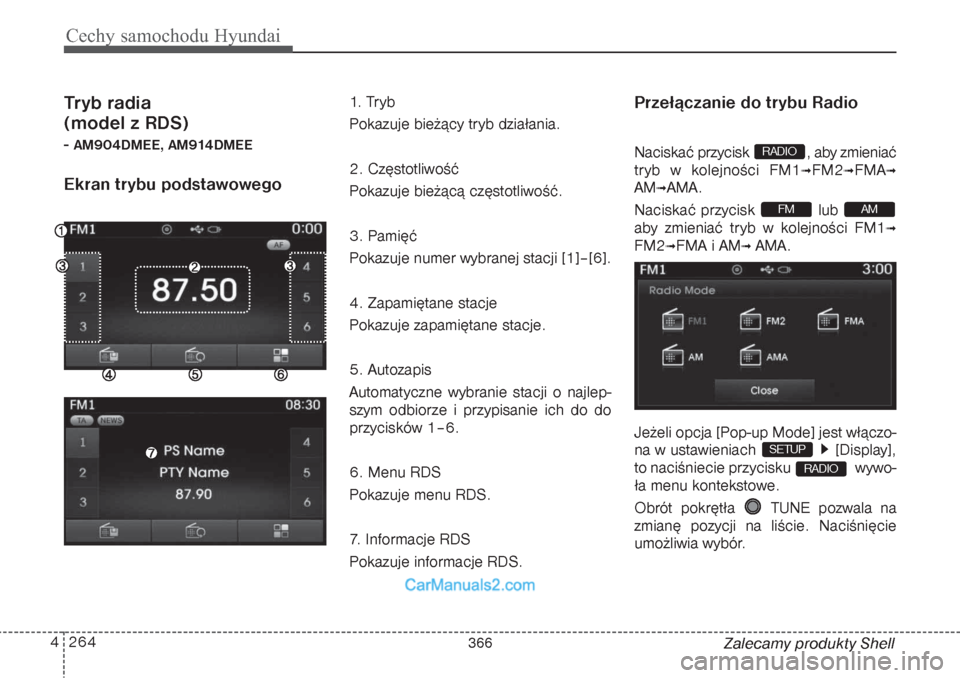

Tryb radia
(model z RDS)- AM904DMEE, AM914DMEEEkran trybu podstawowego
1. Tr y b
Pokazuje bieżący tryb działania.
2. Częstotliwość
Pokazuje bieżącą częstotliwość.
3. Pamięć
Pokazuje numer wybranej stacji [1]–[6].
4. Zapamiętane stacje
Pokazuje zapamiętane stacje.
5. Autozapis
Automatyczne wybranie stacji o najlep-
szym odbiorze i przypisanie ich do do
przycisków 1–6.
6. Menu RDS
Pokazuje menu RDS.
7. Informacje RDS
Pokazuje informacje RDS.
Przełączanie do trybu RadioNaciskać przycisk , aby zmieniać
tryb w kolejności FM1
FM2
FMA

AM
AMA.
Naciskać przycisk lub
aby zmieniać tryb w kolejności FM1

FM2
FMA i AM
 AMA.
Jeżeli opcja [Pop-up Mode] jest włączo-
na w ustawieniach [Display],
to naciśniecie przycisku wywo-
ła menu kontekstowe.
Obrót pokrętła TUNE pozwala na
zmianę pozycji na liście. Naciśnięcie
umożliwia wybór.SETUP
AM
FMRADIO
RADIO
366

Cechy samochodu Hyundai268 4
Zalecamy produkty Shell

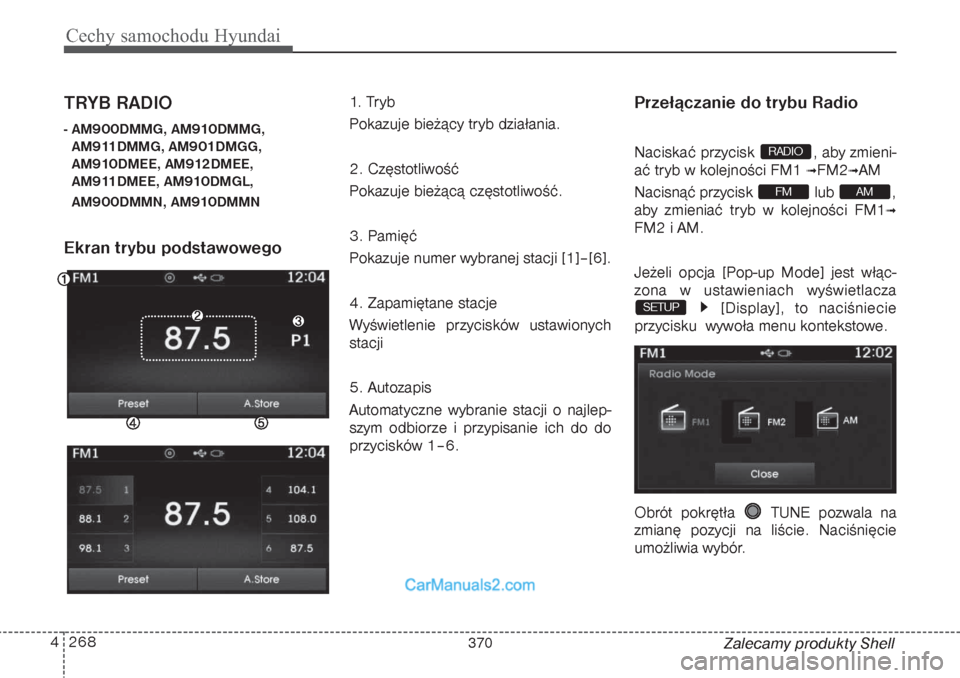

TRYB RADIO- AM900DMMG, AM910DMMG,
AM911DMMG, AM901DMGG,
AM910DMEE, AM912DMEE,
AM911DMEE, AM910DMGL,
AM900DMMN, AM910DMMNEkran trybu podstawowego
1. Tr y b
Pokazuje bieżący tryb działania.
2. Częstotliwość
Pokazuje bieżącą częstotliwość.
3. Pamięć
Pokazuje numer wybranej stacji [1]–[6].
4. Zapamiętane stacje
Wyświetlenie przycisków ustawionych
stacji
5. Autozapis
Automatyczne wybranie stacji o najlep-
szym odbiorze i przypisanie ich do do
przycisków 1–6.
Przełączanie do trybu RadioNaciskać przycisk , aby zmieni-
ać tryb w kolejności FM1
FM2
AM
Nacisnąć przycisk lub ,
aby zmieniać tryb w kolejności FM1

FM2 i AM.
Jeżeli opcja [Pop-up Mode] jest włąc-
zona w ustawieniach wyświetlacza
[Display], to naciśniecie
przycisku wywoła menu kontekstowe.
Obrót pokrętła TUNE pozwala na
zmianę pozycji na liście. Naciśnięcie
umożliwia wybór.SETUP
AM
FMRADIO
