Mantenimiento
58 7
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
RR HTD30A Relé CALEF. TRAS
A/CON 1
7.5A Sin uso
SAFETY POWER
WINDOW
25A Módulo del elevalunas eléctrico de seguridad del conductor
STOP LAMP
STOP
LAMP15A Módulo electrónico de la señal de freno, conector de enlace de datos
P/WDW LH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la izquierda), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la derecha)
P/WDW RH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la derecha), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la izquierda)
PDM 2
210A Módulo de control llave inteligente, interruptor de botón de parada/inicio
SENSOR
S10A Fusible PCB y caja de relés (Relé de la bomba de vacío)
START
7.5ARelé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de
control de la llave inteligente, interruptor de margen del semieje
PDM 1
125A módulo de control de la llave inteligente
BRAKE SWITCH
10A Módulo de control llave inteligente, interruptor de la luz de freno
TCU
T15AA/T : Interruptor margen semieje, generador de impulsos 'A'/'B'
M/T : Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34)

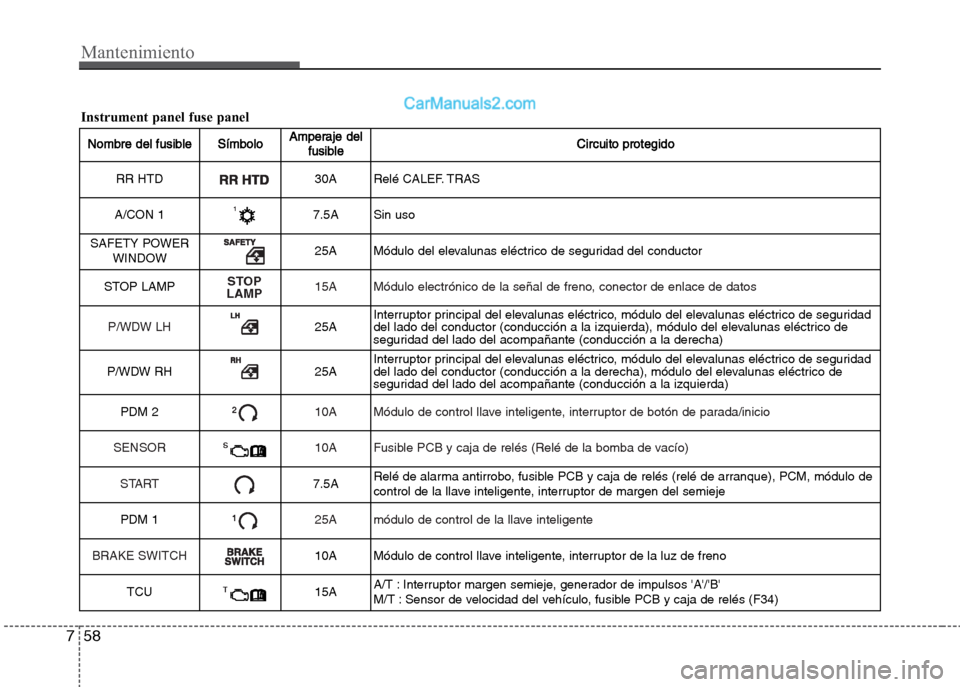

Instrument panel fuse panel
