2015 FIAT DUCATO Brugs- og vedligeholdelsesvejledning (in Danish)

En pære udskiftes på følgende måde:
❒Tryk på punktet angivet med pilen og
fjern lygteglasset A fig. 217.
❒Udskift pæren ved at tage den ud af
lamellerne i siden, og sørg for, at den
nye pære er korrekt fastgjort mellem
kontaktpunkterne.
❒Tryk lygteglasset på igen.
POSITIONSLYS I
SIDERNE
(afhængigt af versioner/markeder)
En pære udskiftes på følgende måde:
❒for ekstra lang kassevogn:
- Løsn de to fastgørelsesskruer C fig.
218 og fjern lygten.
- Fjern fatningen D, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.- Fjern pæren, der er trykket fast, og
udskift den.
❒for førerhuse med lad:
- Fjern fatningen, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.
- Fjern pæren, der er trykket fast, og
udskift den.UDSKIFTNING AF
INDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se ”Udskiftning af en
pære” i det foregående.
LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
❒Lirk loftslampen A fig. 219 ud i det
med pil viste punkt.
❒Åbn beskyttelsesdækslet B fig. 220.
❒Udskift pærerne C fig. 220 ved at
frigøre dem fra lamellerne i siden,
og sørg for, at de nye pærer er
korrekt fastgjort mellem
kontaktpunkterne.
❒Luk dækslet B fig. 220 og fastgør
loftslampen A fig. 219 i lejet og sørg
for, at den fastgøres korrekt.
218F1A0207
219F1A0208
205

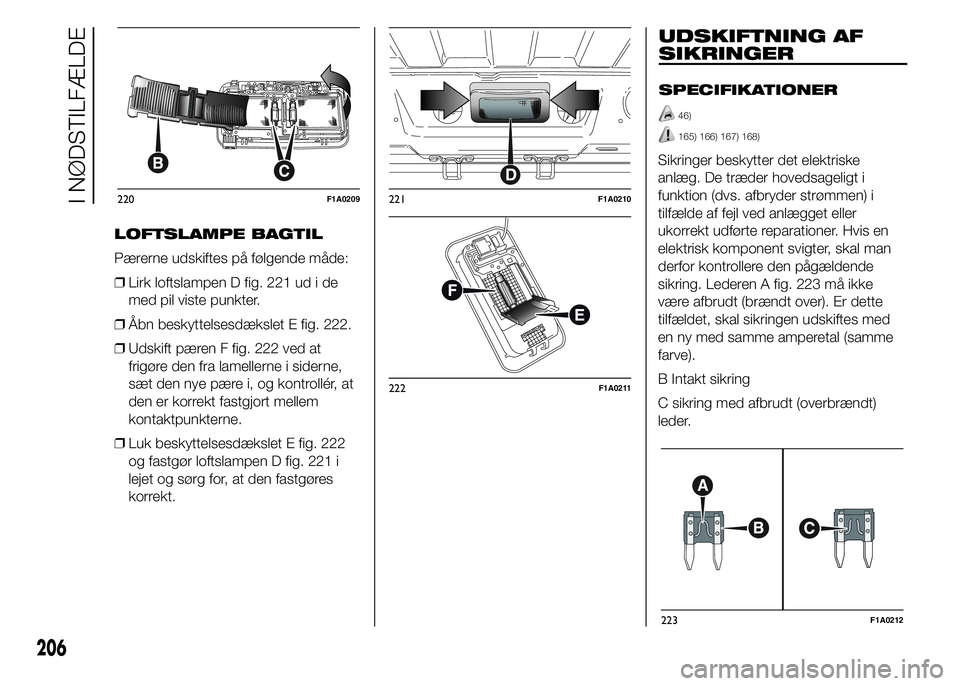

LOFTSLAMPE BAGTIL
Pærerne udskiftes på følgende måde:
❒Lirk loftslampen D fig. 221 ud i de
med pil viste punkter.
❒Åbn beskyttelsesdækslet E fig. 222.
❒Udskift pæren F fig. 222 ved at
frigøre den fra lamellerne i siderne,
sæt den nye pære i, og kontrollér, at
den er korrekt fastgjort mellem
kontaktpunkterne.
❒Luk beskyttelsesdækslet E fig. 222
og fastgør loftslampen D fig. 221 i
lejet og sørg for, at den fastgøres
korrekt.
UDSKIFTNING AF
SIKRINGER
SPECIFIKATIONER
46)
165) 166) 167) 168)
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer. Hvis en
elektrisk komponent svigter, skal man
derfor kontrollere den pågældende
sikring. Lederen A fig. 223 må ikke
være afbrudt (brændt over). Er dette
tilfældet, skal sikringen udskiftes med
en ny med samme amperetal (samme
farve).
B Intakt sikring
C sikring med afbrudt (overbrændt)
leder.
220F1A0209221F1A0210
222F1A0211
223F1A0212
206
I NØDSTILFÆLDE

SIKRINGERNES
PLACERING
Bilens sikringer er grupperet i tre
centralbokse, der er placeret på
instrumentpanelet, på kabinens højre
vange og i motorrummet.
Centralboks på
instrumentpanel
For at få adgang til sikringsboksen fig.
225 i instrumentpanelet skal man løsne
skruerne fig. 224 og fjerne dækslet.
224F1A0213
225F1A0214
207

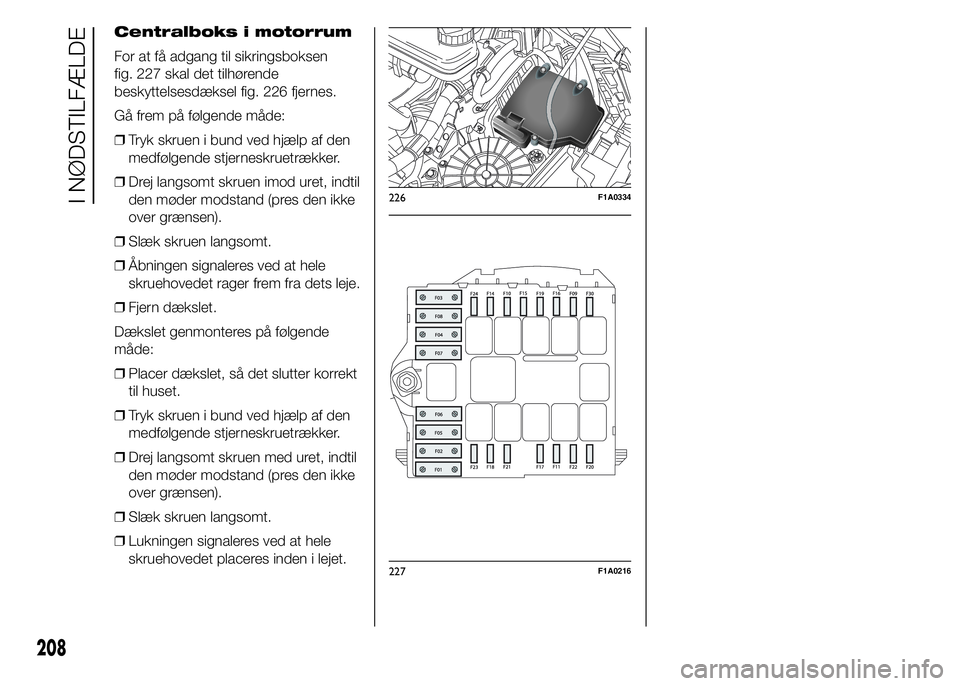

Centralboks i motorrum
For at få adgang til sikringsboksen
fig. 227 skal det tilhørende
beskyttelsesdæksel fig. 226 fjernes.
Gå frem på følgende måde:
❒Tryk skruen i bund ved hjælp af den
medfølgende stjerneskruetrækker.
❒Drej langsomt skruen imod uret, indtil
den møder modstand (pres den ikke
over grænsen).
❒Slæk skruen langsomt.
❒Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.
❒Fjern dækslet.
Dækslet genmonteres på følgende
måde:
❒Placer dækslet, så det slutter korrekt
til huset.
❒Tryk skruen i bund ved hjælp af den
medfølgende stjerneskruetrækker.
❒Drej langsomt skruen med uret, indtil
den møder modstand (pres den ikke
over grænsen).
❒Slæk skruen langsomt.
❒Lukningen signaleres ved at hele
skruehovedet placeres inden i lejet.
226F1A0334
227F1A0216
208
I NØDSTILFÆLDE

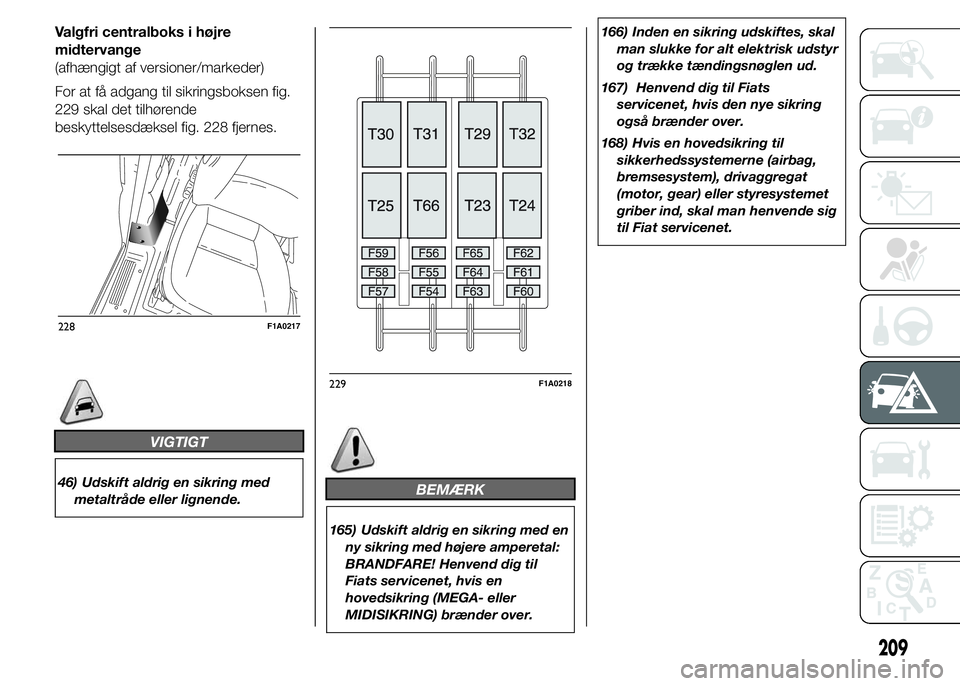

Valgfri centralboks i højre
midtervange
(afhængigt af versioner/markeder)
For at få adgang til sikringsboksen fig.
229 skal det tilhørende
beskyttelsesdæksel fig. 228 fjernes.
VIGTIGT
46) Udskift aldrig en sikring med
metaltråde eller lignende.BEMÆRK
165) Udskift aldrig en sikring med en
ny sikring med højere amperetal:
BRANDFARE! Henvend dig til
Fiats servicenet, hvis en
hovedsikring (MEGA- eller
MIDISIKRING) brænder over.166) Inden en sikring udskiftes, skal
man slukke for alt elektrisk udstyr
og trække tændingsnøglen ud.
167) Henvend dig til Fiats
servicenet, hvis den nye sikring
også brænder over.
168) Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat
(motor, gear) eller styresystemet
griber ind, skal man henvende sig
til Fiat servicenet.
228F1A0217
229F1A0218
209

Centralboks i instrumentpanel
fig. 224 - fig. 225
BESKYTTET KREDS SIKRING AMPERE
Nærlys i højre side F12 7,5
Nærlys i venstre side F13 7,5
Relæ til centralboks i motorrum, relæ til centralboks i instrumentpanel (+nøgle) F31 5
Loftslampebelysning i kabinen (+batteri) F32 7,5
Sensor for overvågning af batteri i versionerne Start & Stop (+batteri) F33 7,5
Indvendigt lys Minibus (havari) F34 7,5
Autoradio, betjening for airconditionanlæg, alarm, fartskriver, Styreenhed for
batterifrakobling, timer webasto (+ batteri)F36 10
Betjeningsknap for stoplys (hoved), tredje stop, instrumentgruppe (+nøgle) F37 7,5
Dørlåsning (+batteri) F38 20
Rudevisker (+nøgle) F43 20
Rudeoptræk i førersiden F47 20
Rudeoptræk i passagersiden F48 20
Styreenhed for parkeringssensorer, autoradio, betjeningsknapper på rattet,
midterste betjeningspanel, venstre betjeningspanel, ekstra betjeningspanel,
styreenhed for batterifrakobling (+nøgle)F49 5
Betjening for airconditionanlæg, styreenhed for servostyring, baklys, sensor for
vand i dieseloliefilter, luftmassemåler, fartskriver (+nøgle)F51 5
Instrumentgruppe (+batteri) F53 7,5
Findes ikkeF89 -
210
I NØDSTILFÆLDE

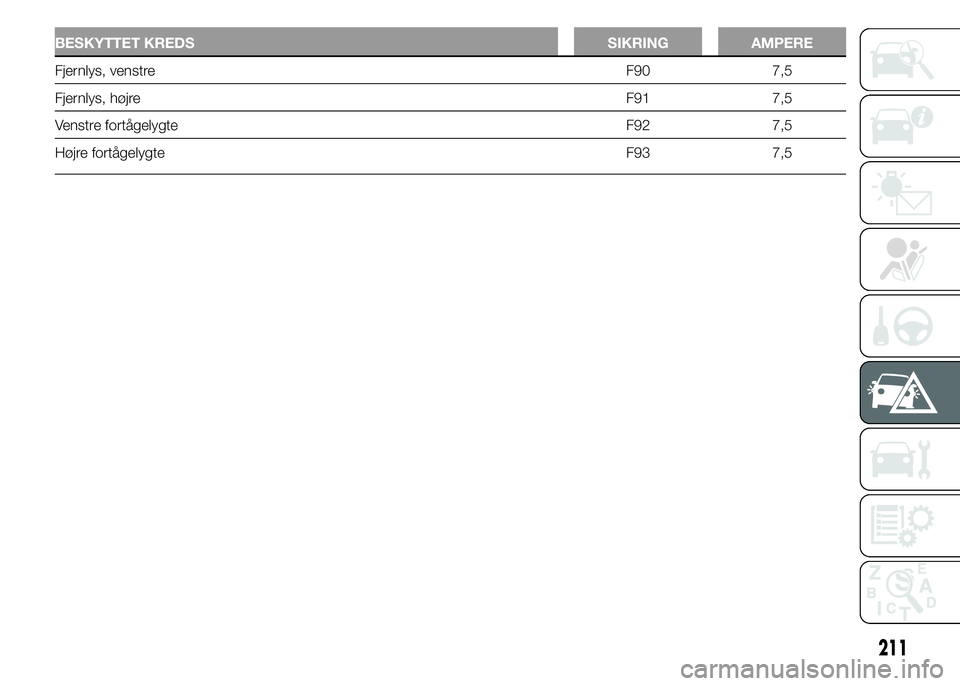

BESKYTTET KREDS SIKRING AMPERE
Fjernlys, venstreF90 7,5
Fjernlys, højreF91 7,5
Venstre fortågelygte F92 7,5
Højre fortågelygte F93 7,5
211

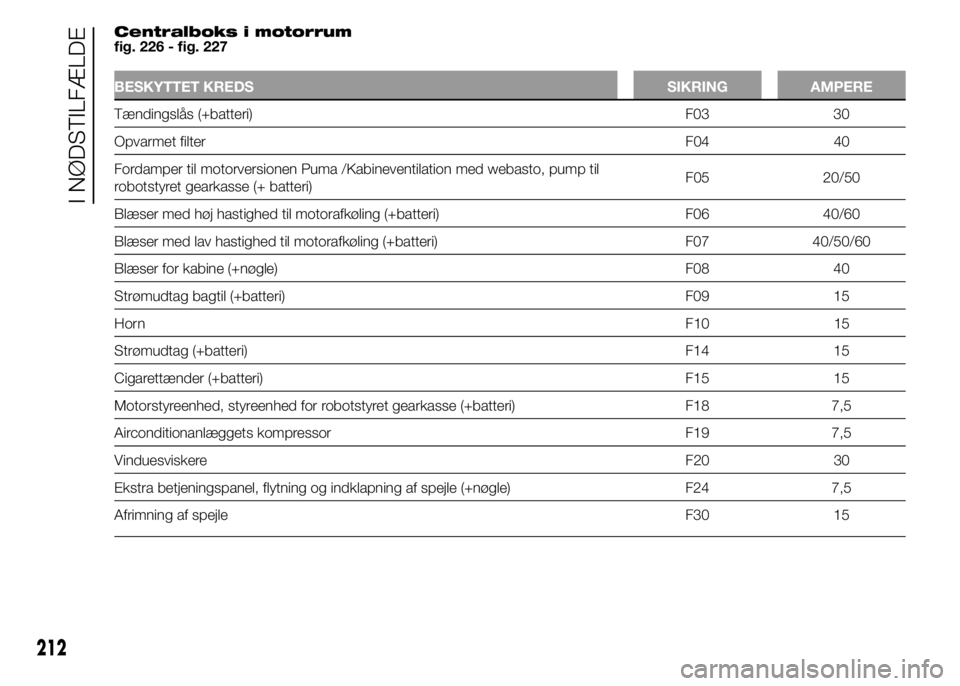

Centralboks i motorrum
fig. 226 - fig. 227
BESKYTTET KREDS SIKRING AMPERE
Tændingslås (+batteri) F03 30
Opvarmet filterF04 40
Fordamper til motorversionen Puma /Kabineventilation med webasto, pump til
robotstyret gearkasse (+ batteri)F05 20/50
Blæser med høj hastighed til motorafkøling (+batteri) F06 40/60
Blæser med lav hastighed til motorafkøling (+batteri) F07 40/50/60
Blæser for kabine (+nøgle) F08 40
Strømudtag bagtil (+batteri) F09 15
HornF10 15
Strømudtag (+batteri) F14 15
Cigarettænder (+batteri) F15 15
Motorstyreenhed, styreenhed for robotstyret gearkasse (+batteri) F18 7,5
Airconditionanlæggets kompressor F19 7,5
VinduesviskereF20 30
Ekstra betjeningspanel, flytning og indklapning af spejle (+nøgle) F24 7,5
Afrimning af spejle F30 15
212
