Hmotnost vozidla a přívěsu
160
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
HMOTNOST VOZIDLA A PŘÍVĚSU
Bližší informace naleznete v technickém průkazu a na štítku výrobce.
V každé zemi je nutno dodržovat maximální povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť CITROËN.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37 °C, snižte
hmotnost taženého přívěsu.
V těchto tabulkách naleznete povolené hmotnosti vozidla (v kg), v závislosti na rozměrech a obchodním označení vozidla.
Přenesení zatížení
Pokud tažné vozidlo nedosáhne celkové největší povolené hmotnosti, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Respektujte tažné schopnosti vozidla. Minibus

Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L3 H2 4 4 0 4 005 X X
L4 H2 4 4 2 4 250 X X
K ombi 5-6 míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
L2 H2 3 3
3 300 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
Kombi 7-8-9 míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 3 0 3 150 7 5 0 1 0 0
L2 H2 3 3 3 300 7 5 0 1 0 0

Hmotnost vozidla a přívěsu
161
9
TECHNICKÉ CHARAKTERISTIKY
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Furgon
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 2 2 8
2 800 7 5 0 1 0 0
3 0 3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L1 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
L2 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
L2 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Hmotnost vozidla a přívěsu
162
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Furgon
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L3 H2 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L3 H3 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H2 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H3 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Identifikace vozidla
163
9
TECHNICKÉ CHARAKTERISTIKY
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

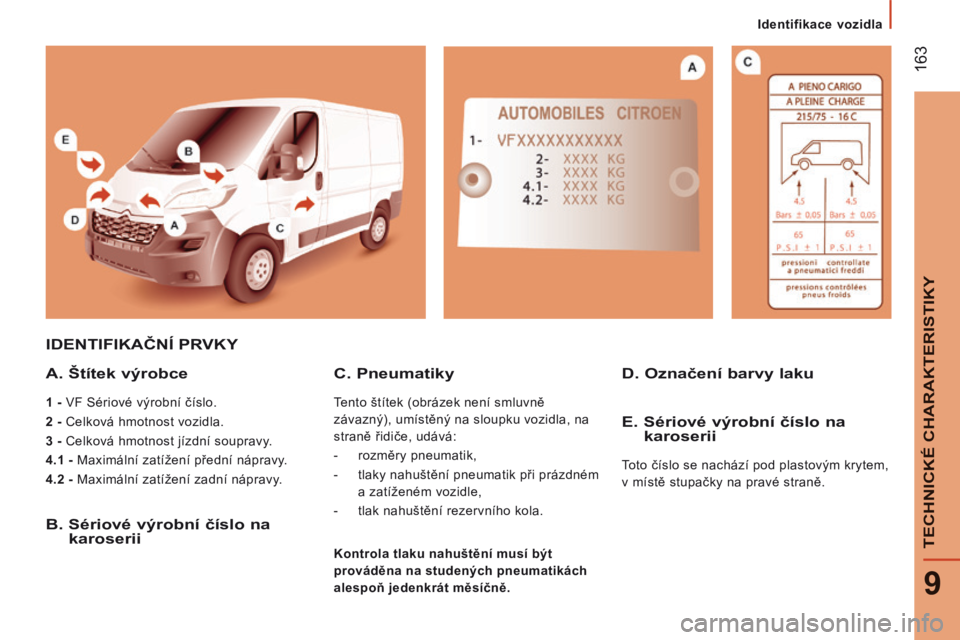

IDENTIFIKAČNÍ PRVKY
A. Štítek výrobce
1 - VF Sériové výrobní číslo.
2 - Celková hmotnost vozidla.
3 - Celková hmotnost jízdní soupravy.
4.1 - Maximální zatížení přední nápravy.
4.2 - Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii
D. Označení barvy laku C. Pneumatiky
Tento štítek (obrázek není smluvně
závazný), umístěný na sloupku vozidla, na
straně řidiče, udává:
- rozměry pneumatik,
- tlaky nahuštění pneumatik při prázdném a zatíženém vozidle,
- tlak nahuštění rezervního kola.
E. Sériové výrobní číslo na karoserii
Toto číslo se nachází pod plastovým krytem,
v místě stupačky na pravé straně.
Kontrola tlaku nahuštění musí být
prováděna na studených pneumatikách
alespoň jedenkrát měsíčně.

5
RYCHLÁ NÁPOVĚDA
8
Zařízení pro přepravu
TAŽNÉ ZAŘÍZENÍ S ČEPEM S
KOULÍ DEMONTOVATELNÝM
BEZ NÁŘADÍ
Představení
Originální čep s koulí tažného zařízení lze
namontovat či demontovat snadno a rychle.
Nepotřebujete k tomu žádné nářadí. Více informací o maximálním zatížení
tažného zařízení naleznete v rubrice
"Technické charakteristiky - Hmotnost vozidel".
Pro bezpečnou jízdu s tažným zařízením si
vyhledejte informace v rubrice
"Příslušenství - Tažení přívěsu".
1. Upevňovací držák.
2. Elektrická zásuvka.
3. Bezpečnostní oko.
4. Snímatelný čep s koulí.
5. Otočný ovladač pro zajištění/odjištění.
6. Zámek na klíč.
7. Štítek pro zapsání referenčních čísel klíče. A. Z
ajištěná poloha; otočný ovladač
je v kontaktu s čepem s koulí (žádná
mezera).
B. Odjištěná poloha; otočný ovladač není v kontaktu s čepem s koulí (mezera
přibližně 5 mm). Před použitím
Následujícím způsobem ověřte, že je
čep s koulí řádně zajištěný:
- zelená značka otočného ovladače je vyrovnána se zelenou značkou čepu s
koulí,
- otočný ovladač je v kontaktu s čepem s koulí,
- zámek je zamknutý a klíč vytažený; otočný ovladač již nelze aktivovat,
- čep s koulí se v držáku nesmí pohybovat; zkuste jím zatřást rukou.
Během používání
Nikdy neodjišťujte zařízení, pokud je přívěs
nebo nosič nákladu připojen k čepu s koulí.
Nikdy nepřekračujte největší povolenou
hmotnost jízdní soupravy.
Dodržujte předpisy platné v zemi, ve
které vozidlo používáte. Po použití
V případě jízdy bez přívěsu nebo nosiče
nákladu musí být čep s koulí sejmut a
do držáku je nutno zasunout krytku. Toto
opatření platí zejména v případě, kdy by
čep s koulí mohl bránit dobé viditelnosti
registrační značky nebo osvětlení.
