2015 CITROEN DS4 stop start

11 7
DS4_fi_Chap04_amenagement_ed02-2015
pistoke 230 V / 50 Hz
Kytke vain yksi laite kerrallaan
pistorasiaan (ei jatkojohtoa tai
moniosaista pistorasiaa).
Kytke vain laitteita, joiden eristysluokka
on II (merkitty laitteeseen).
Turvallisuuden vuoksi sähkön
liikakulutuksen sattuessa ja kun auton
sähköjärjestelmä niin vaatii (erityiset
ilmasto-olosuhteet, sähkön ylikuormitus
jne.), pistorasiaan syötettävä sähkövirta
katkeaa; vihreä merkkivalo sammuu.
Pistoke 230

V / 50

Hz (maksimiteho: 120

W)
sijaitsee keskikonsolissa.
Kun haluat käyttää sitä:
F

n

osta etukäsinojan kansi, niin saat
pistokkeen esiin,
F

v

armista, että merkkivalo palaa vihreänä,
F
k

ytke multiamedialaite tai muu sähköinen
laite (puhelimen laturi, kannettava tietokone,
CD-DVD-soitin, tuttipullon lämmitin jne.).
Pistokkeeseen syötetään virtaa moottorin
käydessä, myös Stop & Start -järjestelmän
STOP-tilassa.
Mikäli pistorasiassa on toimintahäiriö, vihreä
merkkivalo vilkkuu.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Var usteet

DS4_fi_Chap08_conduite_ed02-2015
Ohjeita ajamiseen
Noudata tieliikennelakia ja ole tarkkaavainen, olivatpa liikenneolosuhteet mitkä tahansa.
Tarkkaile liikennettä ja pidä kädet ohjauspyörällä, jotta olet valmiina reagoimaan milloin tahansa ja
kaiken varalta.
Pitkällä ajomatkalla on erittäin suositeltavaa pitää tauko aina kahden tunnin välein.
Huonossa kelissä sopeuta ajotapa sään mukaiseksi, ennakoi jarrutukset ja lisää turvaväliä edellä
ajavaan.Älä koskaan aja seisontajarru
kiristettynä - vaarana on
jarrujärjestelmän ylikuumeneminen ja
sen vaurioituminen!
Älä pysäköi ja käytä moottoria auton
seisoessa paikallaan alueilla, joissa
herkästi syttyviä aineita ja materiaalia
(kuiva ruoho, kuivat puunlehdet
jne.) voi joutua kosketuksiin kuuman
pakoputkiston kanssa - tulipalovaara!
Älä koskaan jätä autoa ilman tarkkailua
moottori käyden. Jos sinun on
poistuttava autosta, kun moottori on
käynnissä, kiristä seisontajarru ja siirrä
vaihteisto vapaalle tai asentoon N tai
p
,
v

aihteistomallin mukaan.
Ajo tulvaveden peittämällä tiellä
On erittäin suositeltavaa olla ajamatta veden
peittämällä tiellä, sillä se voi vakavasti
vahingoittaa moottoria, vaihteistoa ja auton
sähköjärjestelmiä.
Tärkeää!
- varmista, että vedenpinnan korkeus ei ylitä 15 cm, ota myös huomioon muiden autojen
mahdollisesti aiheuttamat aallot
-

k
ytke Stop & Start -järjestelmä pois
toiminnasta
-

a
ja niin hitaasti kuin mahdollista. Älä
missään tapauksessa ylitä ajonopeutta
10
km/h
-

ä
lä pysähdy ja sammuta moottoria.
Jos sinun on ajettava veden peittämällä tiellä:
Kun ajat pois veden peittämältä tieltä ja heti,
kun voit turvallisesti sen tehdä, jarruta kevyesti
useita kertoja, jotta jarrupalat ja -levyt kuivuvat.
Jos epäilet autosi kuntoa, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

DS4_fi_Chap08_conduite_ed02-2015
Moottorin käynnistäminen/sammuttaminen elektronisella
lähettimellä
Moottorin käynnistäminen
F Vie valitsin N-asentoon, jos autossa on
automatisoitu vaihteisto, p- t ai N-asentoon,
jos autossa on automaattivaihteisto
tai vapaa-asentoon, jos autossa on
manuaalivaihteisto.
F

K
un elektroninen avain on auton sisällä,
paina jarrupoljinta, jos autossa on
automatisoitu tai automaattivaihteisto tai
paina kytkinpoljin pohjaan, jos autossa on
käsivalintainen vaihteisto. F

P
aina lyhyesti START/STO
p
-
painiketta ja pidä poljin
painettuna, kunnes moottori
käynnistyy. Mikäli elektroninen avain ei ole
tunnistusalueen sisällä, tulee siitä
viesti näkyviin. Siirrä elektroninen
avain tunnistusalueen sisälle, jotta voit
käynnistää moottorin.
Jos jotain käynnistyksen edellyttämistä
toimenpiteistä ei tehdä, mittariston
näyttöön ilmestyy muistutusviesti.
Joissain tapauksissa on tarpeen
liikuttaa ohjauspyörää samalla kun
painaa START/STOp -painiketta,
jotta ohjauspylvään lukituksen avaus
helpottuu. Tästä ilmoitetaan viestillä.
Elektronisen avaimen on oltava
ehdottomasti tunnistusalueen
sisäpuolella.
Turvallisuussyistä älä poistu tältä
alueelta ja jätä autoa käyntiin.
dieselautot
Sytytysvirta kytkeytyy
kylmällä ilmalla päälle vasta,
kun hehkutuksen merkkivalo
on sammunut.
Jos tämä merkkivalo syttyy sen
jälkeen, kun olet painanut S TA R T/
STO
p -

painiketta, pidä jarrupoljin
tai kytkinpoljin painettuna, kunnes
merkkivalo sammuu. Älä myöskään
paina uudelleen START/STO
p
-

painiketta moottorin käynnistämiseksi.
Ohjauspylväs vapautuu lukituksesta ja moottori
käynnistyy lähes välittömästi.
Katso dieselmoottorin käynnistämistä koskeva
huomautus.
Elektronista avainta ei tarvitse laittaa lukijaan.

209
DS4_fi_Chap08_conduite_ed02-2015
Vaihteenvaihdon osoitin*
Käsivalintaisella vaihteistolla
varustetussa autossa nuolen lisäksi voi
näkyä suositeltu vaihde.
Automatisoidussa tai
automaattivaihteistossa järjestelmä on
toiminnassa ainoastaan manuaalitilassa. * Moottorimallin mukaan
Blue HDi diesel 150 -malleissa, joissa on
k äsivalintainen vaihteisto, järjestelmä voi ehdottaa
vaihteiston siirtoa vapaalle, jotta moottori asettuisi
ensisijassa varotilaan (Stop & Start -järjestelmän
STOP-tila) tietyissä ajo-olosuhteissa. Siinä
tapauksessa N syttyy mittaristoon.
Järjestelmä, joka auttaa vähentämään polttoaineen kulutusta suosittelemalla sopivinta vaihdetta.
To i m i n t a
Järjestelmä voi suositella yhden (tai
useamman) vaihteen väliin jättämistä tilanteen
ja auton varustetason mukaan. Voit noudattaa
suositusta ja hypätä pienempien vaihteiden yli.
Vaihteenvaihdon suositukset eivät kuitenkaan
ole pakollisia. Tien kunto, liikenteen määrä ja
turvallisuusnäkökohdat ovat ratkaisevia tekijöitä
sopivan vaihteen valinnassa. Kuljettajan tulee
käyttää omaa harkintaansa siinä, noudattaako
hän järjestelmän suosituksia.
Tätä toimintoa ei voi kytkeä pois käytöstä. Esimerkki:
-

O
let valinnut kolmannen vaihteen.
-
P

ainat kaasupoljinta.
-

J
ärjestelmä voi ehdottaa siirtoa
suuremmalle vaihteelle.
Tieto näkyy nuolena mittaristossa.
Järjestelmä sopeuttaa vaihteenvaihdon
suositukset ajo-olosuhteiden mukaan
(mäkisyys, kuorma jne.) sekä
kuljettajan ajotapaan (moottorilta
vaadittava teho, kiihdytys, jarrutus jne).
Järjestelmä ei milloinkaan ehdota:
-
en

simmäisen vaihteen valitsemista
-
p

eruutusvaihteen valitsemista.
Ajaminen

DS4_fi_Chap08_conduite_ed02-2015
Stop & StartStop & Start -järjestelmä asettaa moottorin hetkeksi valmiustilaan - STOP-tilaan - silloin, kun auto pysähtyy liikeenteessä (punaiset liikennevalot,
liikenneruuhkat jne.). Moottori käynnistyy jälleen automaattisesti - START-tilassa - heti, kun autolla lähdetään liikkeelle. Uudelleenkäynnistys tapahtuu
välittömästi, nopeasti ja äänettömästi.
Stop & Start -järjestelmä sopii täydellisesti kaupunkiajoon, sillä se vähentää polttoaineen kulutusta, pakokaasupäästöjä sekä äänisaastetta silloin, kun
auto seisoo.
To i m i n t a
Moottorin siirtyminen STOp-
t ilaan
Pysäköitäessä STOP-tila ei ole
käytössä, mukavuussyistä, BMP-
vaihteistossa niiden muutaman
sekunnin ajan, jolloin siirrytään pois
peruutusvaihteelta.
STOP-tila ei muuta auton
toimintoja, kuten jarrujärjestelmää,
ohjaustehostusta jne.
Älä koskaan täytä polttoainesäiliötä silloin,
kun moottori on STOP-tilassa; katkaise
sytytysvirta aina ehdottomasti virta-
avaimella tai START/STOP-painikkeella.
Merkkivalo "ECO" syttyy mittaristoon
ja moottori asettuu automaattisesti
valmiustilaan:
-

k

äsivalintaisessa vaihteistossa , kun
ajonopeus on alle 20
km/h, tai PureTech
130

(bensiinimoottorinen) ja Blue HDi
diesel 115
ja 120 -mallinen auto seisoo,
ja kun siirrät vaihteenvalitsimen vapaa-
asentoon ja päästät kytkinpolkimen,
-

a

utomatisoidussa vaihteistossa ,
ajonopeuden ollessa alle 8
km/h, ja kun
painat jarrupolkimen pohjaan tai kun siirrät
vaihteenvalitsimen asentoon N.
-

a

utomaattivaihteistossa, kun auto seisoo
silloin, kun painat jarrupoljinta tai siirrät
vaihteenvalitsimen asentoon N. Jos autosi on varustettu
aikalaskurilla, se laskee yhteen
STOP-tiloihin käytetyn ajan
ajomatkan kuluessa. Laite
nollautuu aina, kun sytytysvirta
kytketään avaimella tai START/
STOP-painikkeella.
STOP-tila ei kytkeydy päälle, koska:
-
a uto seisoo jyrkässä rinteessä
(ylämäki tai alamäki)
-

k
uljettajan ovi on auki
-

k
uljettajan turvavyö on avattu lukituksesta
-

a
jonopeus ei ole ylittänyt 10 km/h siitä, kun
moottori viimeksi käynnistettiin avaimella
tai START/STOP-painikkeella
-

s
ähköinen seisontajarru on kiristetty tai sitä
kiristetään
-
läm

pötilan ylläpito matkustamossa vaatii niin
-

h
uurteenpoisto on aktivoitu
-

t
ietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ulkolämpötila jne.) vaativat niin, jotta
järjestelmä voidaan tarkastaa.
Erityistilanteet: STOp- tila ei ole
käytettävissä
Tässä tapauksessa merkkivalo
"ECO" vilkkuu muutaman sekunnin
ajan ja sammuu sitten.
Tämä toiminta on aivan normaalia.

213
DS4_fi_Chap08_conduite_ed02-2015
Moottorin siirtyminen START-
tilaan
Merkkivalo "ECO" sammuu ja moottori
käynnistyy jälleen automaattisesti:
-

k

äsivalintaisessa vaihteistossa , kun
painat kytkinpolkimen täysin pohjaan,
-

a

utomatisoidussa vaihteistossa :
●

v

aihteenvalitsin asennossa A tai M , ja
kun päästät jarrupolkimen,
●

t

ai vaihteenvalitsin asennossa N ja
jarrupoljin päästettynä, sekä siirrät
valitsimen asentoon A tai M ,
●

t

ai kytket peruutusvaihteen.
-

a

utomaattivaihteistossa:
●

v

aihteenvalitsin asennossa d tai M
silloin, kun päästät jarrupolkimen,
●

t

ai vaihteenvalitsin asennossa N ja
jarrupoljin vapautettuna silloin, kun siirrät
vaihteenvalitsimen asentoon
d

tai M,
●

t

ai kun kytket peruutusvaihteen.
Erityistilanteet: START-tila
kytkeytyy automaattisesti
Mikäli käsivalintaisessa vaihteistossa,
moottorin ollessa STOP-tilassa, vaihde
siirretään ilman, että kytkinpoljin
painetaan kunnolla pohjaan, syttyy
merkkivalo tai ilmestyy varoitusviesti
kytkinpolkimen painamisesta kunnolla,
jotta moottorin uudelleenkäynnistys
onnistuu.
Tässä tapauksessa merkkivalo
"ECO" vilkkuu muutaman sekunnin
ja sammuu sitten.
Tämä toiminta on aivan normaalia. Turvallisuuden tai mukavuuden vuoksi START-
tila kytkeytyy automaattisesti sillon, kun:
-

a

vaat kuljettajan oven
-

i

rrotat kuljettajan turvavyön lukituksesta
-

a

jonopeus ylittää 25

km/h käsivalintaisessa
vaihteistossa (3

km/h PureTech
130

bensiinimallissa ja Blue HDi
115

ja 120

-dieselmallissa), 11

km/h
automatisoidussa vaihteistossa tai 3

km/h
automaattivaihteisella autolla
-

s

ähköinen seisontajarru kiristyy
-

t

ietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säädöt jne.) vaativat niin,
jotta järjestelmä tai auto voidaan tarkastaa.
Ajaminen

DS4_fi_Chap08_conduite_ed02-2015
Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun moottori
käynnistetään avaimella tai START/
STOP-painikkeella.
Kytkeminen uudelleen
toimintaan

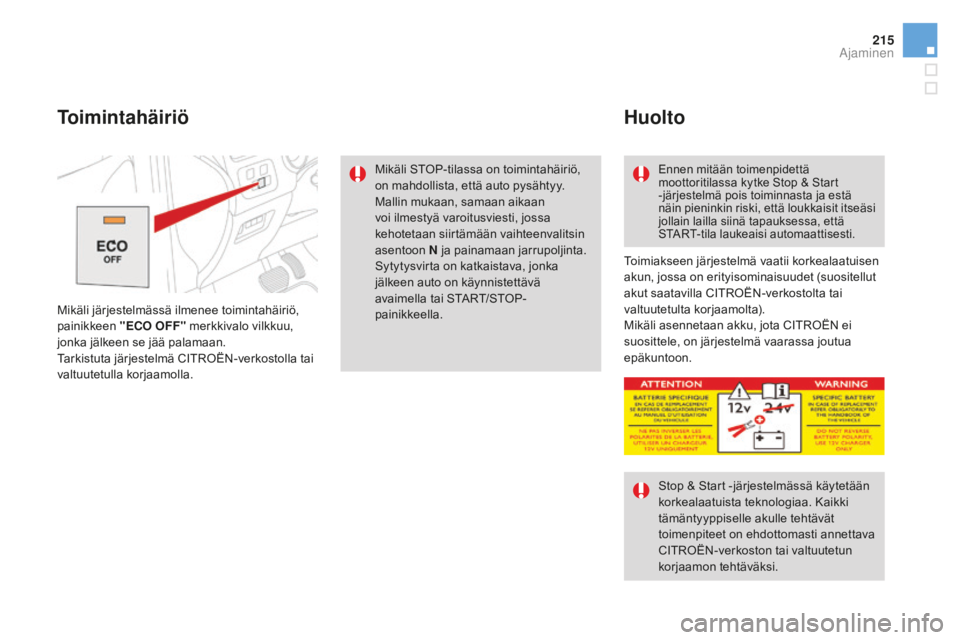

Paina uudelleen painiketta "ECO OFF".
Järjestelmä on jälleen aktiivinen; painikkeen
merkkivalo sammuu ja viesti ilmestyy.
Jos poiskytkentä on tapahtunut STOP-
vaiheen aikana, moottori käynnistyy
välittömästi uudelleen.
Milloin tahansa painamalla painiketta
"ECO
OFF" järjestelmän voi kytkeä pois toiminnasta.
Osoitukseksi poiskytkennästä painikkeen
merkkivalo syttyy ja viesti ilmestyy.
Kytkeminen pois
toiminnasta

215
DS4_fi_Chap08_conduite_ed02-2015
Toimiakseen järjestelmä vaatii korkealaatuisen
akun, jossa on erityisominaisuudet (suositellut
akut saatavilla CITROËN-verkostolta tai
valtuutetulta korjaamolta).
Mikäli asennetaan akku, jota CITROËN ei
suosittele, on järjestelmä vaarassa joutua
epäkuntoon.
Mikäli järjestelmässä ilmenee toimintahäiriö,
painikkeen
"ECO OFF" merkkivalo vilkkuu,
jonka jälkeen se jää palamaan.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.
Toimintahäiriö Huolto
Ennen mitään toimenpidettä
moottoritilassa kytke Stop & Start
-järjestelmä pois toiminnasta ja estä
näin pieninkin riski, että loukkaisit itseäsi
jollain lailla siinä tapauksessa, että
START-tila laukeaisi automaattisesti.
Stop & Start -järjestelmässä käytetään
korkealaatuista teknologiaa. Kaikki
tämäntyyppiselle akulle tehtävät
toimenpiteet on ehdottomasti annettava
CITROËN-verkoston tai valtuutetun
korjaamon tehtäväksi.
Mikäli STOP-tilassa on toimintahäiriö,
on mahdollista, että auto pysähtyy.
Mallin mukaan, samaan aikaan
voi ilmestyä varoitusviesti, jossa
kehotetaan siirtämään vaihteenvalitsin
asentoon
N ja painamaan jarrupoljinta.
Sytytysvirta on katkaistava, jonka
jälkeen auto on käynnistettävä
avaimella tai START/STOP-
painikkeella.
Ajaminen
