"AdBlue®"-tilsetningen fryser
AdBlue
®-tilsetningen fryser ved
temperaturer under ca. -11°C.
SCR-systemet har en anordning for
oppvarming av AdBlue
®-beholderen
som lar deg kjøre under meget lave
temperaturer.
Dersom feilen ved SCR-systemet bekreftes
(etter 50

km kjøring med kontinuerlig visning
av en feilvarsling), vil lampene SERVICE
og selvdiagnose motor lyse, og lampen
UREA blinker så snart tenningen settes på.
Dette sammen med et lydsignal og visning
av en melding (f. eks.: "Emissions fault:
Starting prevented in 300

km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert 30. sekund
så lenge funksjonsfeilen ved avgassystemet
SCR vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller
til et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen. I løpet av den tillatte kjøretiden (mellom
1

100

km og 0

km)
Hver gang tenningen settes på, lyser lampene
SERVICE og selvdiagnose motor, og lampen
UREA blinker sammen med et lydsignal og
visning av meldingen "Emissions fault: Starting
prevented". Oppstart ikke mulig
Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren.
For å kunne starte motoren igjen, er det
helt nødvendig å ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.

255
DS4_no_Chap09_verifications_ed02-2015
Etterfylling av AdBlue®-tilsetning
Forholdsregler ved bruk
Oppbevar AdBlue® utenfor barns
rekkevidde og i originalemballasjen.
Hell aldri AdBlue
® over i en
annen beholder: den vil miste
renhetskvaliteten. Tynn aldri ut tilsetningen med vann.
Hell aldri tilsetningen på dieseltanken.
Etter fyll aldri tanken fra en AdBlue®-
pumpe beregnet på trailere.
AdBlue
®- tilsetningen er en ureabasert væske.
Denne væsken er fargeløs, luktfri og ikke
brannfarlig (oppbevares på et kjølig sted).
I tilfelle kontakt med huden, vask det berørte
området med rennende vann og såpe. I
tilfelle kontakt med øynene, skyll umiddelbart
og rikelig med rennende vann, eller med et
øyebad i minst 15
minutter. I tilfelle vedvarende
brennende følelse eller irritasjon, ta kontakt
med lege.
I tilfelle svelging, skyll munnen umiddelbart
med rent vann og drikk deretter mye vann.
Under visse omstendigheter (ved for eksempel
høye temperaturer), kan man ikke utelukke
risiko for utvikling av ammoniakkdamp: innhaler
ikke produktet. Ammoniakkdampene virker
irriterende på slimhinnene (øyne, nese og hals).
Det må påregnes etter fylling av AdBlue
®-
beholderen hver gang bilen er inne til
vedlikehold hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.
Imidlertid kan det, beholderens kapasitet
tatt i betraktning, bli nødvendig å etter fylle
tilsetning mellom to vedlikeholdsbesøk,
spesielt hvis det varsles om det
(lamper og melding).
Du kan henvende deg til CITROËN-
forhandlernett eller til et kvalifisert verksted.
Hvis du etterfyller selv, vennligst les følgende
advarsler nøye. Bruk kun AdBlue
® -tilsetningen i samsvar med
standarden ISO 22241.
Antidrypp-flasken bidrar til å gjøre
etter fyllingene lettere. Du kan kjøpe flasker
på 1,89

liter (1/2

gallon) hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.
Kontroller

Ikke oppbevar AdBlue®-flaskene i bilen.

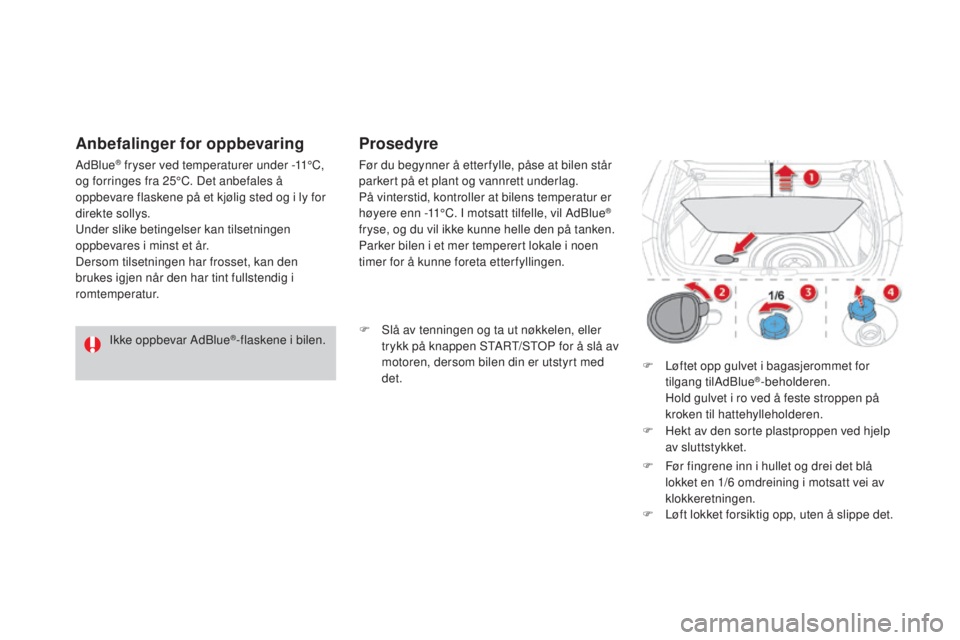

Anbefalinger for oppbevaring
AdBlue® fryser ved temperaturer under -11°C,
og forringes fra 25°C. Det anbefales å
oppbevare flaskene på et kjølig sted og i ly for
direkte sollys.
Under slike betingelser kan tilsetningen
oppbevares i minst et år.
Dersom tilsetningen har frosset, kan den
brukes igjen når den har tint fullstendig i
romtemperatur. Før du begynner å etter fylle, påse at bilen står
parkert på et plant og vannrett underlag.
På vinterstid, kontroller at bilens temperatur er
høyere enn -11°C. I motsatt tilfelle, vil AdBlue
®
fryse, og du vil ikke kunne helle den på tanken.
Parker bilen i et mer temperert lokale i noen
timer for å kunne foreta etter fyllingen.
Prosedyre
F Slå av tenningen og ta ut nøkkelen, eller
trykk på knappen START/STOP for å slå av
motoren, dersom bilen din er utstyrt med
det. F

L
øftet opp gulvet i bagasjerommet for
tilgang tilAdBlue
®-beholderen. H
old gulvet i ro ved å feste stroppen på
kroken til hattehylleholderen.
F

H

ekt av den sorte plastproppen ved hjelp
av sluttstykket.
F

F

ør fingrene inn i hullet og drei det blå
lokket en 1/6

omdreining i motsatt vei av
klokkeretningen.
F

L

øft lokket forsiktig opp, uten å slippe det.

257
DS4_no_Chap09_verifications_ed02-2015
Kast ikke flaskene med AdBlue®-
tilsetning i husholdningsavfallet. Legg
dem i en egnet beholder, eller lever
dem til forhandleren.
Viktig : hvis AdBlue
®-beholderen til
bilen din er helt tom - hvilket bekreftes
med en varselmelding, og det er umulig
å starte motoren - er det helt nødvendig
å etter fylle mins 3,8

liter (eller to flasker
på 1,89

liter). I tilfelle sprut fra tilsetningen, skyll
umiddelbart med kaldt vann og tørk
med en fuktig klut.
Dersom tilsetningen har krystallisert
seg, tørk den bort med en svamp og
varmt vann.
Viktig: i tilfelle etterfylling etter
mangel på tilsetningsstoff
, er det helt
nødvendig at du venter i ca. 5 minutter
for du setter på tenningen, uten å åpne
førerdøren, eller foretar opplåsing
av bilen, eller setter nøkkelen i
tenningslåsen , eller setter nøkkelen
inn i systemet "Nøkkelfri adgang og
start" " i kupéen.
Sett på tenningen og start motoren
etter 10

sekunder.

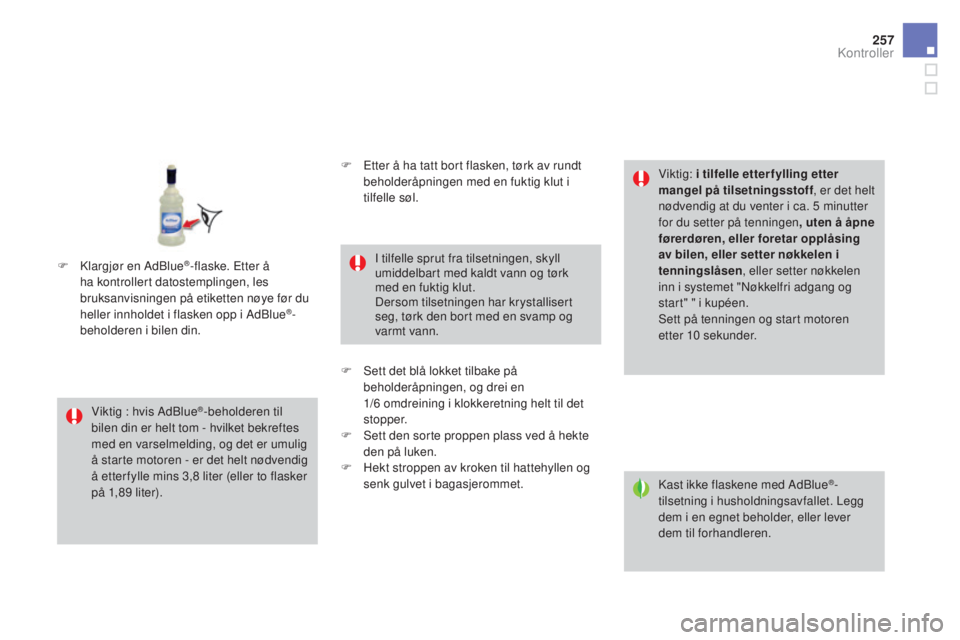

F

K

largjør en AdBlue
®-flaske. Etter å
ha kontrollert datostemplingen, les
bruksanvisningen på etiketten nøye før du
heller innholdet i flasken opp i AdBlue
®-
beholderen i bilen din. F

E
tter å ha tatt bort flasken, tørk av rundt
beholderåpningen med en fuktig klut i
tilfelle søl.
F
S
ett det blå lokket tilbake på
beholderåpningen, og drei en
1/6
omdreining i klokkeretning helt til det
stopper.
F

S
ett den sorte proppen plass ved å hekte
den på luken.
F

H
ekt stroppen av kroken til hattehyllen og
senk gulvet i bagasjerommet.
Kontroller

DS4_no_Chap10_info-pratiques_ed02-2015
For versjoner Diesel BlueHDi
Hvis bilen din er utstyrt med manuell
parkeringsbrems, oppbevares jekken under
reservehjulet og under oppbevaringskassen:
F

t
a ut reservehjulet,
F

t
a ut oppbevaringskassen av polystyren
F

s
kyv jekken forover, og løft den opp i dens
bakre del.
Hvis bilen din er utstyrt med elektrisk
parkeringsbrems
, oppbevares jekken i en
pose innerst i bagasjerommet.

305
DS4_no_Chap10_info-pratiques_ed02-2015
"Multimedia" :
Bluetooth handsfree-sett, bærbare
navigasjoner, oppdatering kartografi,
kjøreassistanse, bærbar videoskjerm, bærbar
videoholder, kontakt 230V/50Hz, telefonlader
kompatibel med Iphone
®, telefonholder/
smarttelefon, osv.
Hos en CITROËN-forhandler kan du også
kjøpe rengjørings- og vedlikeholdsprodukter
(innvendig og utvendig) - hvorav økologiske
produkter av merket "TECHNATURE"-,
etterfyllingsprodukter (vindusspylervæske,
osv.), lakkeringspenner og sprayflasker som
korresponderer med den eksakte fargen
på bilen din, patroner (patroner til sett for
midlertidig reparasjon av dekk), osv.
Installering av sendere for
radiokommunikasjon
Før enhver installering på bilen din av
ettermontert radiokommunikasjon med
utvendig antenne, kan du ta kontakt
med CITROËN-forhandlernett som gir
deg informasjon om spesifikasjonene
til sendere (frekvensbånd, maks.
utgangsstyrke, antenneposisjon,
spesielle installeringsbetingelser)
som kan monteres, i samsvar med
EU-direktivet for elektromagnetisk
kompatibilitet for biler (2004/104/EU).Montering av elektrisk utstyr eller
tilbehør som ikke er godkjent av
Automobiles CITROËN, kan medføre
funksjonsfeil på det elektroniske
systemet i bilen din. Det kan også føre
til økt drivstofforbruk.
Ta kontakt med en CITROËN-
forhandler for å gjøre deg kjent med
utvalget av utstyr og tilbehør. Avhengig av regelverket i landet,
kan det være obligatorisk med
visse sikkerhetsutstyr: refleksvest,
varseltrekant, alkotest, ekstra pærer,
sikringer, brannslokkingsapparat,
førstehjelpsskrin, skvettlapper bak på
bilen.
Praktiske opplysninger

DS4_no_Chap11_caracteristiques_ed02-2015
Motorer og girkasser diesel
DieselmotorerHDi 90e-HDi 115 BlueHDi 115
Girkasser BVM
(Manuell 5


gir)BVM6
(Manuell 6


gir)ETG6
(Styr t 6
gir)BVM6
(Manuell 6


gir)E AT 6
(Auto. 6


gir)
Typer varianter versjoner:
NX... 9HP09HD8/S
9HD8/1S 9HD8/PS BHXM/S
BHXM/1S -/2S -/3S BHX T/1S
BHX T/2S
Sylindervolum (cm
3) 1 5601 5601 560
Syl. diameter x slaglengde (mm) 75
x 88,375
x 88,375
x 88,3
Maks. effekt*: EU-norm (kW) 6884 85
Maks. effekt ved turtall (o/min) 4


0003
6003
500
Maks. dreiemoment : EU-norm (Nm) 230270 300
Maks. dreiemoment ved turtall (o/min) 1


7501


7501


750
Drivstoff DieselDiesel Diesel
Katalysator JaJa Ja
Partikkelfilter (FAP) JaJa Ja
Oljekapasitet motor (liter) 3,753,75 3,75
.../S : modell utstyrt med Stop & Start.
.../1


: modell utstyrt med dekk med lav rullemotstand.
.../2


: modell utstyrt med dekk med meget lav rullemotstand.
*

M

aks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket
(direktiv 1999/99/CE).

313
DS4_no_Chap11_caracteristiques_ed02-2015
DieselmotorerBlueHDi 120HDi 135BlueHDi 150
Girkasser BVM6
(Manuell 6


gir)E AT 6
(Auto. 6


gir)BVM6
(Manuell 6


gir)BVM6
(Manuell 6


gir)
Typer varianter versjoner:
NX... BHZM/S
BHZM/1S -/2S -/3S BHZT/SRHD8
RHD8/1 AHRM/S
AHRM/1S
AHRM/2S
Sylindervolum (cm
3) 1 5601 9971 997
Sylinderdiameter x slaglengde (mm) 75
x 88,385
x 8885
x 88
Maks. effekt*: EU-norm (kW) 8810 011 0
Maks. effekt ved turtall (o/min) 3
5004


0004


000
Maks. dreiemoment: EU-norm (Nm) 300320370
Maks. dreiemoment ved turtall (o/min) 1


7502


0002


000
Drivstoff DieselDieselDiesel
Katalysator JaJaJa
Partikkelfilter (FAP) JaJaJa
Oljekapasitet motor (liter) 3,75-6 ,1
.../S : modell utstyrt med Stop & Start.
.../1


: modell utstyrt med dekk med lav rullemotstand.
.../2


: modell utstyrt med dekk med meget lav rullemotstand.
*

M

aks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket
(direktiv 1999/99/CE).
