2015 CITROEN DS3 CABRIO Kasutusjuhend (in Estonian)

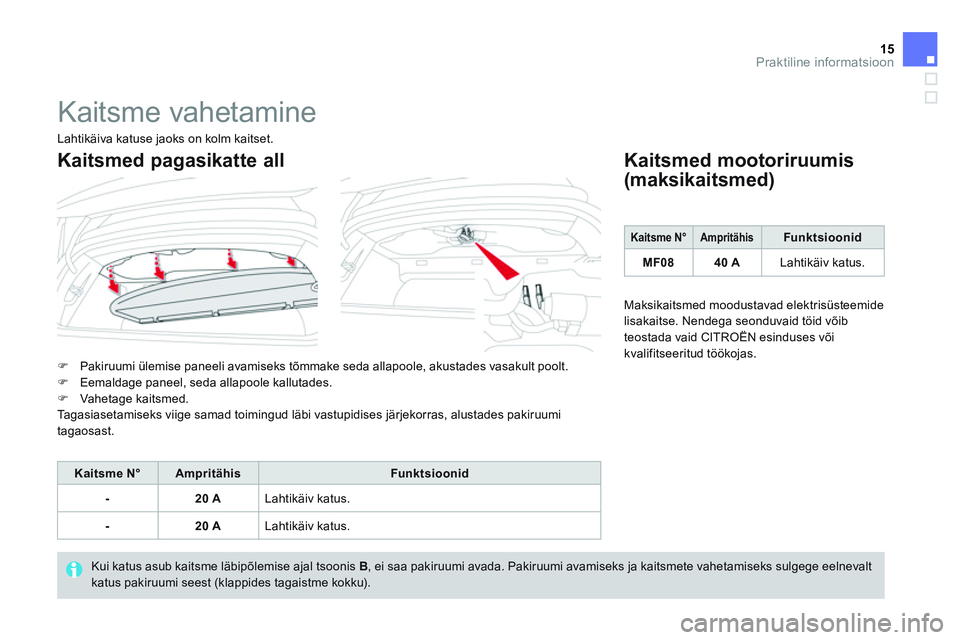

15Praktiline informatsioon
Kaitsme vahetamine



)
Pakiruumi ülemise paneeli avamiseks tõmmake seda allapoole, akustades vasakult poolt.

)
Eemaldage paneel, seda allapoole kallutades.

)
Vahetage kaitsmed.
Tagasiasetamiseks viige samad toimingud läbi vastupidises järjekorras, alustades pakiruumi
tagaosast.

Kaitsmed mootoriruumis
(maksikaitsmed)

Kaitsme N°

Ampritähis

Funktsioonid


-

20 A
Lahtikäiv katus.

-

20 A
Lahtikäiv katus.

Kui katus asub kaitsme läbipõlemise ajal tsoonis B
, ei saa pakiruumi avada. Pakiruumi avamiseks ja kaitsmete vahetamiseks sulgege eelnevalt
katus pakiruumi seest (klappides tagaistme kokku).

Lahtikäiva katuse jaoks on kolm kaitset.


Kaitsmed pagasikatte all


Kaitsme N°


Ampritähis


Funktsioonid


MF08

40 A
Lahtikäiv katus.
Maksikaitsmed moodustavad elektrisüsteemide
lisakaitse. Nendega seonduvaid töid võib
teostada vaid CITROËN esinduses või
kvalifitseeritud töökojas.

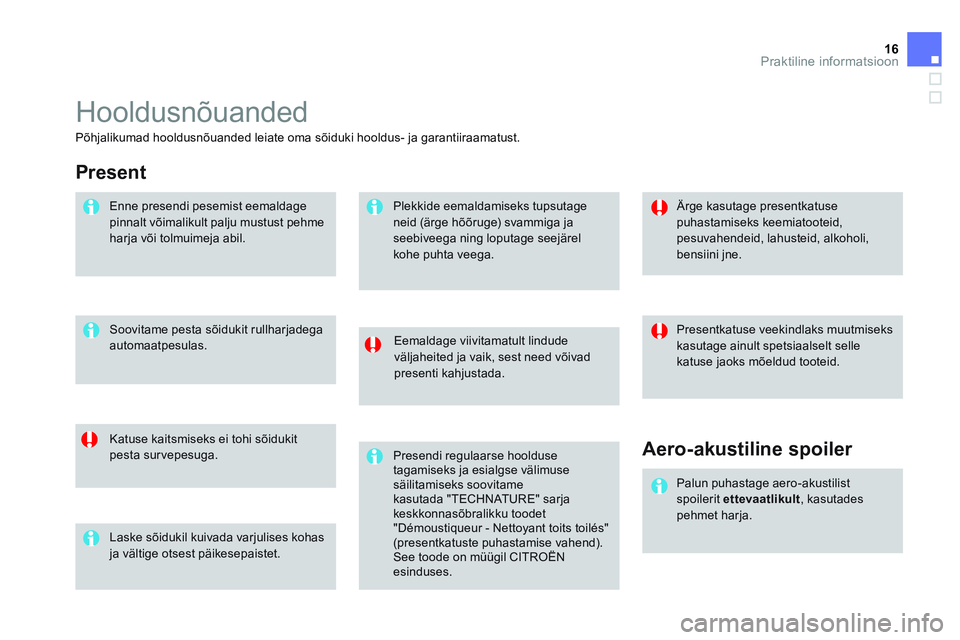

16Praktiline informatsioon
Hooldusnõuanded


Eemaldage viivitamatult lindude
väljaheited ja vaik, sest need võivad
presenti kahjustada.

Katuse kaitsmiseks ei tohi sõidukit
pesta sur vepesuga.
Ärge kasutage presentkatuse
puhastamiseks keemiatooteid,
pesuvahendeid, lahusteid, alkoholi,
bensiini jne.
Põhjalikumad hooldusnõuanded leiate oma sõiduki hooldus- ja garantiiraamatust.

Laske sõidukil kuivada varjulises kohas
ja vältige otsest päikesepaistet.
Soovitame pesta sõidukit rullharjadega
automaatpesulas.
Plekkide eemaldamiseks tupsutage
neid (ärge hõõruge) svammiga ja
seebiveega ning loputage seejärel
kohe puhta veega.

Presentkatuse veekindlaks muutmiseks
kasutage ainult spetsiaalselt selle
katuse jaoks mõeldud tooteid.



Present


Enne presendi pesemist eemaldage
pinnalt võimalikult palju mustust pehme
harja või tolmuimeja abil.

Presendi regulaarse hoolduse
tagamiseks ja esialgse välimuse
säilitamiseks soovitame
kasutada "TECHNATURE" sarja
keskkonnasõbralikku toodet
"Démoustiqueur - Nettoyant toits toilés"
(presentkatuste puhastamise vahend).
See toode on müügil CITROËN
esinduses.


Aero-akustiline spoiler


Palun puhastage aero-akustilist
spoilerit ettevaatlikult
, kasutades
pehmet harja.

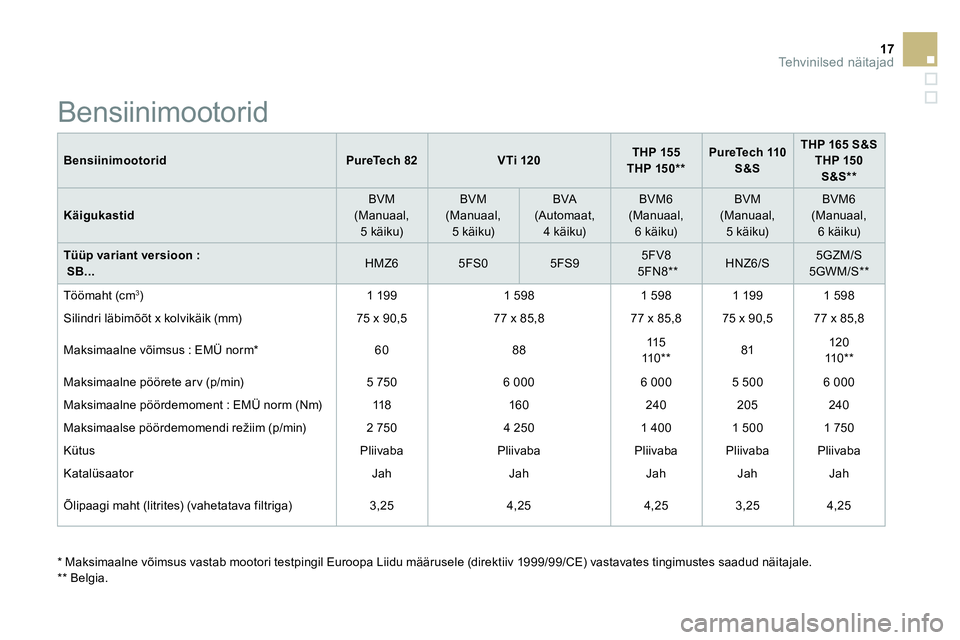

17Tehvinilsed näitajad

Bensiinimootorid



PureTech 82


VTi 120


THP 155

THP 150 **



PureTech 110
S&S


THP 165 S&S

THP 150
S&S **



Käigukastid

BVM
(Manuaal,
5 käiku)
BVM
(Manuaal,
5 käiku)
BVA
(Automaat,
4 käiku)
BVM6
(Manuaal,
6 käiku)
BVM
(Manuaal,
5 käiku)
BVM6
(Manuaal,
6 käiku)

Tüüp variant versioon :

SB...

HMZ6

5FS0

5FS9
5FV8

5FN8

**
HNZ6/S
5GZM/S
5GWM/S **

Töömaht (cm
3
)
1 199
1 598
1 598
1 199
1 598
Silindri läbimõõt x kolvikäik (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Maksimaalne võimsus : EMÜ norm *
60
88
115

11 0
**
81
120
11 0 **

Maksimaalne pöörete arv (p/min)
5 750
6 000
6 000
5 500
6 000
Maksimaalne pöördemoment : EMÜ norm (Nm)
11 8
160
240
205
240
Maksimaalse pöördemomendi režiim (p/min)
2 750
4 250
1 400
1 500
1 750
Kütus
Pliivaba
Pliivaba
Pliivaba
Pliivaba
Pliivaba
Katalüsaator
Jah
Jah
Jah
Jah
Jah
Õlipaagi maht (litrites) (vahetatava filtriga)
3,25
4,25
4,25
3,25
4,25

*
Maksimaalne võimsus vastab mootori testpingil Euroopa Liidu määrusele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.

**
Belgia.











Bensiinimootorid

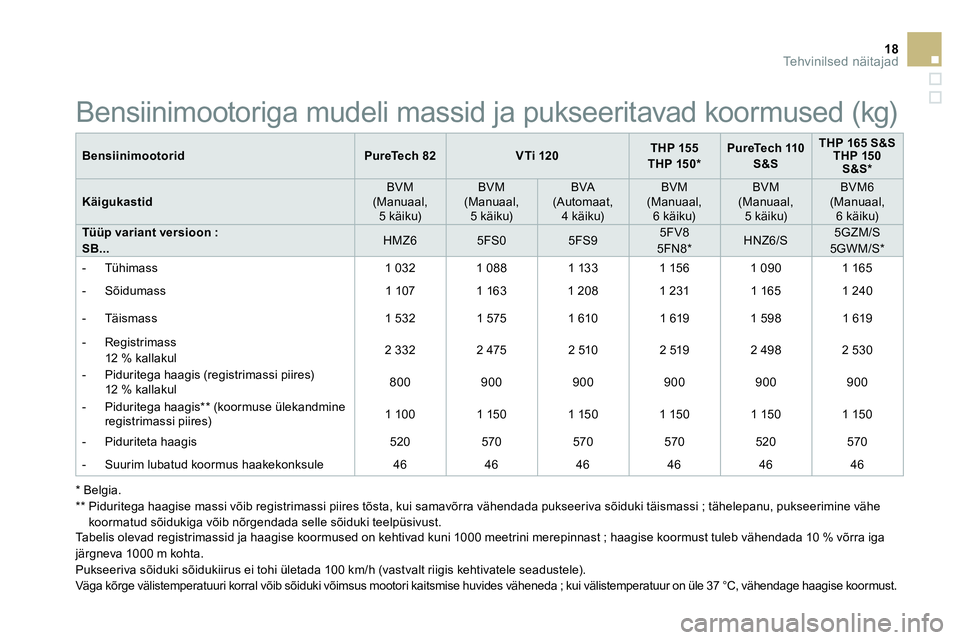

18Tehvinilsed näitajad

Bensiinimootorid



PureTech 82


VTi 120


THP 155

THP 150 *



PureTech 110
S&S


THP 165 S&S

THP 150
S&S *



Kä

igukastid


BVM
(Manuaal,
5 käiku)

BVM
(Manuaal,
5 käiku)

BVA
(Automaat,
4 käiku)

BVM
(Manuaal,
6 käiku)
BVM
(Manuaal,
5 käiku)
BVM6
(Manuaal,
6 käiku)

Tüüp variant versioon :
SB...


HMZ6


5FS0


5FS9


5FV8

5FN8 *


HNZ6/S
5GZM/S
5GWM/S *



- Tühimass
1 032
1 088
1 133
1 156
1 090
1 165


- Sõidumass
1 107
1 163
1 208
1 231
1 165
1 240


- Täismass
1 532
1 575
1 610
1 619
1 598
1 619


- Registrimass
12 % kallakul
2 332
2 475
2 510
2 519
2 498
2 530


- Piduritega haagis (registrimassi piires)
12 % kallakul
800
900
900
900
900
900


- Piduritega haagis ** (koormuse ülekandmine
registrimassi piires)
1 100
1 150
1 150
1 150
1 150
1 150


- Piduriteta haagis
520
570
570
570
520
570


- Suurim lubatud koormus haakekonksule
46
46
46
46
46
46

*
Belgia.

**
Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe
koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.
Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga
järgneva 1000 m kohta.
Pukseeriva sõiduki sõidukiirus ei tohi ületada 100 km/h (vastvalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37 °C, vähendage haagise koormust.













Bensiinimootoriga mudeli massid ja pukseeritavad koormused (kg)

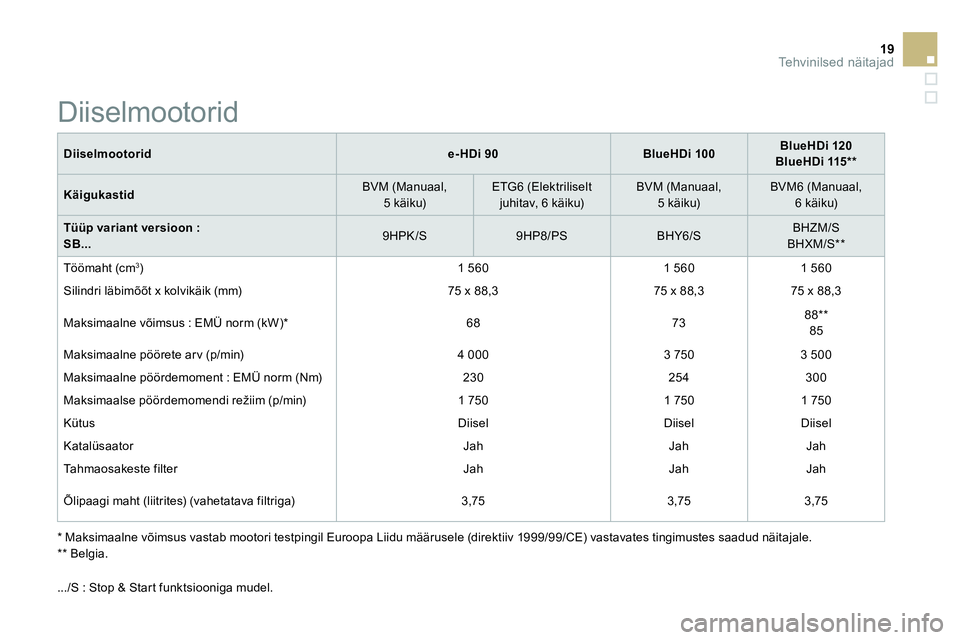

19Tehvinilsed näitajad

Diiselmootorid



e- HDi 90


BlueHDi 100


BlueHDi 120

BlueHDi 115 **



Käigukastid

BVM (Manuaal,
5 käiku)
ETG6 (Elektriliselt
juhitav, 6 käiku)
BVM (Manuaal,
5 käiku)
BVM6 (Manuaal,
6 käiku)

Tüüp variant versioon :
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **

Töömaht (cm
3)
1 560
1 560
1 560
Silindri läbimõõt x kolvikäik (mm)
75 x 88,3
75 x 88,3
75 x 88,3


Maksimaalne võimsus : EMÜ norm (kW) *
68
73
88 **
85
Maksimaalne pöörete arv (p/min)
4 000
3 750
3 500
Maksimaalne pöördemoment : EMÜ norm (Nm)
230
254
300
Maksimaalse pöördemomendi režiim (p/min)
1 750
1 750
1 750
Kütus
Diisel
Diisel
Diisel
Katalüsaator
Jah
Jah
Jah
Tahmaosakeste filter
Jah
Jah
Jah
Õlipaagi maht (liitrites) (vahetatava filtriga)
3,75
3,75
3,75

*
Maksimaalne võimsus vastab mootori testpingil Euroopa Liidu määrusele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.

**
Belgia.











Diiselmootorid


.../S : Stop & Start funktsiooniga mudel.

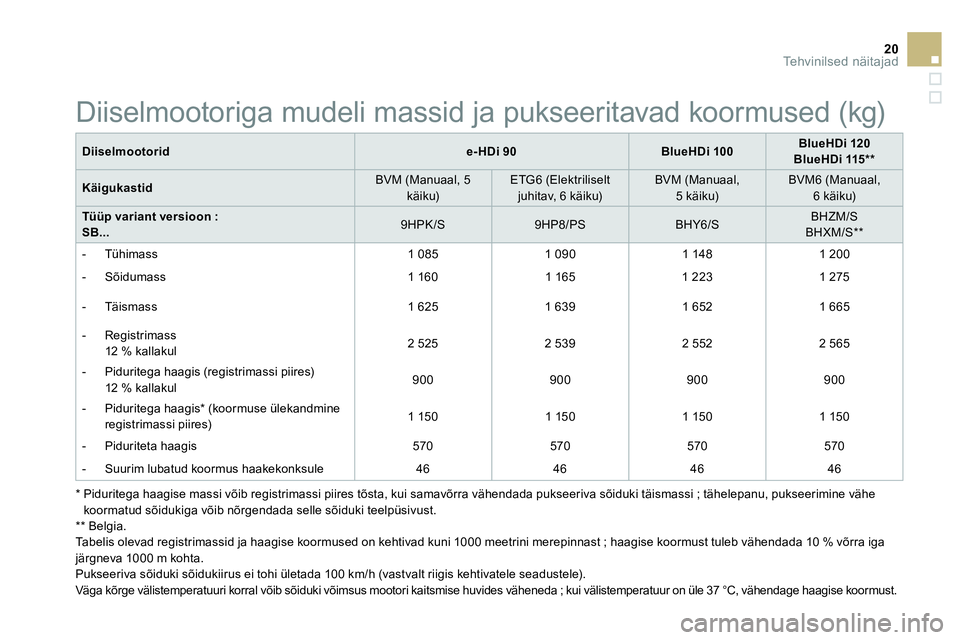

20Tehvinilsed näitajad

Diiselmootorid



e- HDi 90


BlueHDi 100


BlueHDi 120

BlueHDi 115 **



Kä

igukastid


BVM (Manuaal, 5
käiku)


ETG6 (Elektriliselt
juhitav, 6 käiku)

BVM (Manuaal,
5 käiku)
BVM6 (Manuaal,
6 käiku)

Tüüp variant versioon :
SB...


9HPK/S


9HP8/PS

BHY6/S
BHZM/S
BHXM/S **



- Tühimass
1 085
1 090
1 148
1 200


- Sõidumass
1 160
1 165
1 223
1 275


- Täismass
1 625
1 639
1 652
1 665


- Registrimass
12 % kallakul
2 525
2 539

2 552
2 565


- Piduritega haagis (registrimassi piires)
12 % kallakul
900
900
900
900


- Piduritega haagis * (koormuse ülekandmine
registrimassi piires)
1 150
1 150
1 150
1 150


- Piduriteta haagis
570
570
570
570


- Suurim lubatud koormus haakekonksule
46
46
46
46
Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga
järgneva 1000 m kohta.
Pukseeriva sõiduki sõidukiirus ei tohi ületada 100 km/h (vastvalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37 °C, vähendage haagise koormust.
*
Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe
koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.

**
Belgia.













Diiselmootoriga mudeli massid ja pukseeritavad koormused (kg)

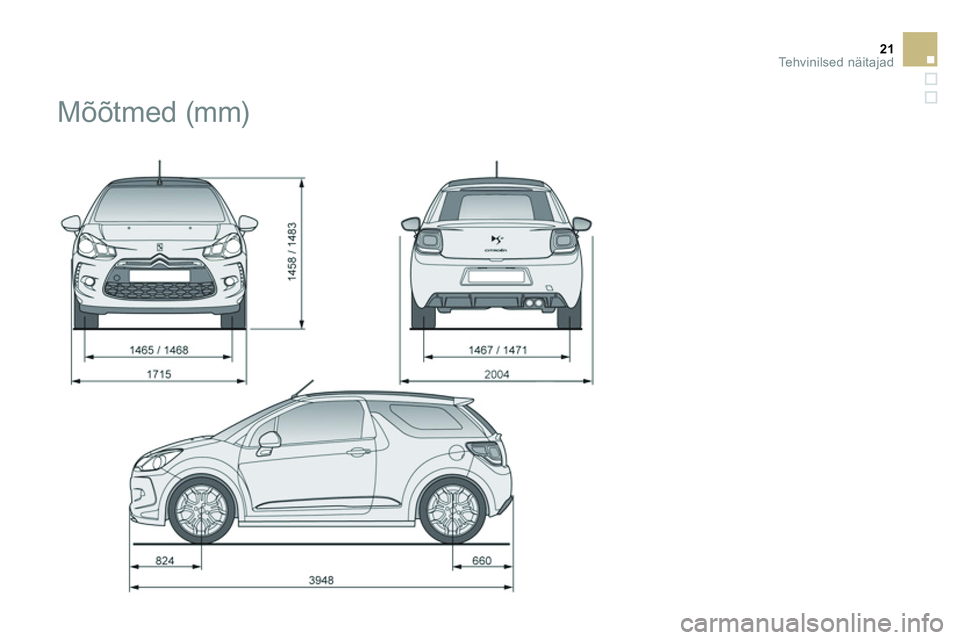

21Tehvinilsed näitajad





Mõõtmed (mm)
