2015 CITROEN DS3 CABRIO InstruktionsbÖcker (in Swedish)

15Praktisk information

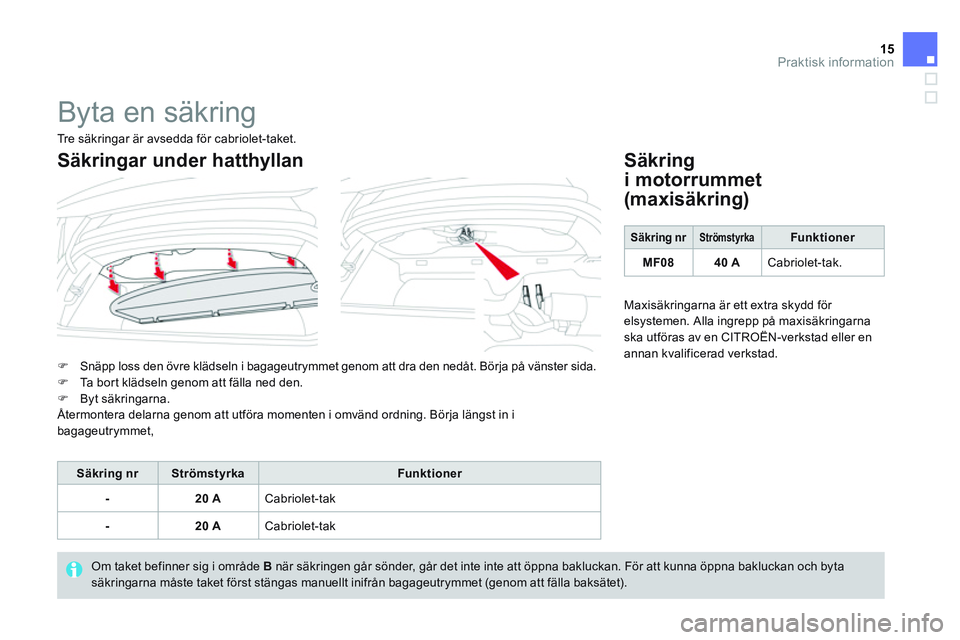

Byta en säkring



)
Snäpp loss den övre klädseln i bagageutrymmet genom att dra den nedåt. Börja på vänster sida.

)
Ta bort klädseln genom att fälla ned den.

)
Byt säkringarna.
Återmontera delarna genom att utföra momenten i omvänd ordning. Börja längst in i
bagageutrymmet,

Säkring
i motorrummet
(maxisäkring)

Säkring nr

Strömstyrka

Funk tioner


-

20 A
Cabriolet-tak

-

20 A
Cabriolet-tak

Om taket befinner sig i område B
när säkringen går sönder, går det inte inte att öppna bakluckan. För att kunna öppna bakluckan och byta
säkringarna måste taket först stängas manuellt inifrån bagageutrymmet (genom att fälla baksätet).

Tre säkringar är avsedda för cabriolet-taket.


Säkringar under hatthyllan


Säkring nr


Strömstyrka


Funk tioner


MF08

40 A
Cabriolet-tak.
Maxisäkringarna är ett extra skydd för
elsystemen. Alla ingrepp på maxisäkringarna
ska utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.

16Praktisk information
Underhållsrekommendationer


Ta omedelbart fågelspillning eller kåda,
vars kausticitet kan skada canvastaket.

Använd aldrig en högtryckstvätt, för att
inte skada taket.
Använd aldrig kemiska produkter,
rengöringsmedel, fläckmedel,
lösningsmedel, alkohol, bensin etc. för
att rengöra canvastaket.
De allmänna rekommendationerna om underhållet på din bil beskrivs i ser viceboken.

Låt bilen torka i skuggan och undvik att
exponera den för direkt solljus.
Vi rekommenderar att du tvättar bilen i
en automattvätt med borstar.
Ta bort fläckar genom att torka av
dem (gnid aldrig) med en svamp och
tvålvatten. Skölj sedan direkt med rent
vatten.

Använd enbart speciella
impregneringsmedel för canvastak när
du impregnerar taket.



Canvastak


Innan du tvättar canvastaket ska du ta
bort så mycket smuts som möjligt från
ytan med hjälp av en mjuk borste eller
en dammsugare.

Ett regelbundet underhåll av canvastaket
bevarar det ursprungliga utseendet. Vi
råder dig att använda den miljövänliga
produkten "Insektsborttagningsmedel -
Rengöring av canvastak" som ingår
i sor timentet "TECHNATURE". Vänd
dig till din CITROËN-verkstad för att
införskaffa denna produkt.


Ljuddämpande vindavvisare


Vi rekommenderar att du rengör den
ljuddämpande vindavvisaren försiktigt

med en mjuk borste.

17Te k n i s k a d a t a

Bensinmotorer


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech 110
S&S



THP 165 S&S


THP 150
S&S **



Växellådor

BVM (manuell
5-växlad)
BVM (manuell
5-växlad)
BVA
(automatisk
4-växlad)
BVM6
(manuell
6-växlad)
BVM (manuell
5-växlad)
BVM6
(manuell
6-växlad)

Ty p b e t e c k n i n g :

SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Cylindervolym (cm
3
)
1 199
1 598
1 598
1 199
1 598
Cylinderdiameter x slaglängd (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Max effekt enl. EEG -standard (kW) *
60
88
115
11 0 **

81
120
11 0 **

Var vtal vid max. effekt (rpm)
5 750
6 000
6 000
5 500
6 000
Max. vridmoment enl. EEG -standard (Nm)
11 8
160
240
205
240
Varvtal vid max. vridmoment (rpm)
2 750
4 250
1 400
1 500
1 750
Bränsle
Blyfritt
Blyfritt
Blyfritt
Blyfritt
Blyfritt
Katalysator
Ja
Ja
Ja
Ja
Ja
Oljevolym i motorn (liter) med byte av filter
3,25
4,25
4,25
3,25
4,25

*
Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

**
Gäller Belgien.











Bensinmotorer

18Te k n i s k a d a t a

Bensinmotorer


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech 110
S&S



THP 165 S&S


THP 150
S&S *



Växellådor

BVM (manuell
5-växlad)
BVM (manuell
5-växlad)
BVA
(automatisk
4-växlad)
BVM6
(manuell
6-växlad)
BVM (manuell
5-växlad)
BVM6
(manuell
6-växlad)

Ty p b e t e c k n i n g :
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 *

HNZ6/S
5GZM/S
5GWM/S *



- To m v i k t
1 032
1 088
1 133
1 156
1 090
1 165


- Tjänstevikt
1 107
1 163
1 208
1 231
1 165
1 240


- To t a l v i k t
1 532
1 575
1 610
1 619
1 598
1 619


- Tågvikt
i 12 % lutning
2 332
2 475
2 510
2 519
2 498
2 530


- Bromsad släpvagn (inom gränsen för tågvikten)

i 12 % lutning
800
900
900
900
900
900


- Bromsad släpvagn ** (med lastfördelning
inom gränsen för tågvikten)
1 100
1 150
1 150
1 150
1 150
1 150


- Obromsad släpvagn
520
570
570
570

520
570


- Max kultryck
46
46
46
46
46
46

*
Gäller Belgien.

**
Vikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som den maximala totalvikten för dragfordonet samtidigt minskas.
Obser vera att dragfordon med liten last kan få sämre väghållning vid bogsering.
De angivna tågvikterna och släpvagnsvikterna avser en maximal höjd över havet på 1 000 meter. För varje extra 1 000 meter ska den angivna
släpvagnsvikten minskas med 10 %.
Dragbilen får inte överskrida 100 km/tim (i Sverige är fartgränsen 80 km/tim för bromsade släpvagnar).
Hög utetemperatur kan leda till att motorprestanden sänks för att skydda motorn. När utetemperaturen överstiger 37 °C ska släpvagnsvikten begränsas.













Bil- och släpvagnsvikter (kg) - Bensinbilar

19Te k n i s k a d a t a

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Växellådor

BVM (manuell
5-växlad)
ETG6 (elektroniskt
styrd 6 -växlad)
BVM (manuell
5-växlad)
BVM6 (manuell
6-växlad)

Ty p b e t e c k n i n g
:
SB ...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Cylindervolym (cm
3
)
1 560
1 560
1 560
Cylinderdiameter x slaglängd (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max effekt enl. EEG -standard (kW) *
68
73
88
85 **

Var vtal vid max. effekt (rpm)
4 000
3 750
3 500
Max. vridmoment (Nm)
230
254
300
Varvtal vid max. vridmoment (rpm)
1 750
1 750
1 750
Bränsle
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikelfilter
Ja
Ja
Ja
Oljevolym i motorn (i liter) med byte av filter
3,75
3,75
3,75

*
Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

**
Gäller Belgien.











Dieselmotorer

.../S: modell med Stop & Start.

20Te k n i s k a d a t a

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Växellådor

BVM (manuell
5-växlad)
ETG6 (elektroniskt
styrd 6 -växlad)
BVM (manuell
5-växlad)
BVM6 (manuell
6-växlad)

Ty p b e t e c k n i n g :
SB ...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- To m v i k t
1 085
1 090
1 148
1 200


- Tjänstevikt
1 160
1 165
1 223
1 275


- To t a l v i k t
1 625
1 639
1 652
1 665


- Tå g v ik t
i 12 % lutning
2 525
2 539
2 552
2 565


- Bromsad släpvagn (inom ramen för tågvikten)
i 12 % lutning
900
900
900
900


- Bromsad släpvagn * (med viktfördelning
inom ramen för tågvikten)
1 150
1 150
1 150
1 150


- Obromsad släpvagn
570
570
570
570


- Max kultryck
46
46
46
46
De värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1 000 meter. Släpvagnsvikten skall minskas med 10 % per extra
1 000 meter.
Maxhastighet för dragfordon är 100 km/tim (i Sverige är fartgränsen 80 km/tim för bromsade släpvagnar).
Höga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än 37 °C ska släpvagnsvikten
begränsas.
*

Vikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som totalvikten för dragfordonet samtidigt minskas. Obser vera att
dragfordon med liten last kan få sämre väghållning vid bogsering.

**
Gäller Belgien.













Bil- och släpvagnsvikter (kg) - Dieselbilar

21Te k n i s k a d a t a





Bilens mått (i mm)
