15Praktiske informationer
Udskiftning af sikring



)
For at afclipse bagagerummets øverste beklædning skal det trækkes nedad, idet der startes i
venstre side.

)
Fjern beklædningen ved at vippe den nedad.

)
Udskift sikringerne.
Montering sker i omvendt rækkefølge, idet der startes i bunden af bagagerummet.


Sikring i motorrum
(maxi- sikring)

Sikring nr.

Ampere

Funk tioner


-

20 A
Foldetag

-

20 A
Foldetag

Hvis taget befinder sig i området B
, når sikringerne springer, er det ikke muligt at åbne bagagerummet. For at kunne åbne bagagerummet med
henblik på udskiftning af sikringerne, skal taget først lukkes manuelt inde fra bagagerummet (ved at nedfælde bænkbagsædet).

Der er tre sikringer til foldetaget.


Sikringer under bagrudehylde


Sikring nr.


Ampere

Funk tioner


MF08

40 A
Foldetag .
Maxi-sikringerne er en ekstra beskyttelse for
de elektriske systemer. Alle indgreb på maxi-
sikringerne skal udføres af et aut. CITROËN-
værksted eller et andet kvalificeret værksted.

16Praktiske informationer
Råd vedrørende vedligeholdelse


Fugleklatter og harpiks, hvis ætsende
egenskaber kan beskadige stoffet, skal
straks fjernes.

Anvend aldrig højtryksspuler for ikke at
beskadige taget.
Anvend aldrig kemiske produkter,
rengøringsmidler, pletfjerner,
opløsningsmidler, sprit, rensebenzin,
etc. til at rense stoffet.
Generelle anbefalinger vedrørende vedligeholdelse af din bil er nærmere beskrevet i dit ser vicehæfte med garanti- og reklamationsbestemmelser.

Lad bilen tørre i skygge og undgå at
udsætte den for direkte sol.
Vi anbefaler, at bilen vaskes i en
vaskehal med børster.
Pletter fjernes ved at duppe dem (aldrig
gnide) med en svamp og sæbevand,
herefter skylles stoffet straks med rent
vand.

Stoffet imprægneres ved udelukkende
at anvende imprægneringsmidler, der
er specielt egnede til stofkalecher.



Stof


Inden stoffet vaskes, fjernes så meget
snavs som muligt fra over fladen med
en blød børste eller en støvsuger.

Til den regelmæssige vedligeholdelse
af tagstoffet og for at bevare dets
oprindelige udseende anbefaler vi, at
det økologiske produkt "Insektfjerner -
Rensemiddel til stoftage" fra
produktserien "TECHNATURE"
anvendes. Dette produkt kan købes
hos en aut. CITROËN-forhandler.


Vinddeflektor


Vi anbefaler, at vinddeflektoren
rengøres forsigtigt
med en blød
børste.

17Te k n i s k e s p e c i f i k a t i o n e r

Benzinmotorer


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech 110
S&S



THP 165 S&S


THP 150
S&S **



Gearkasser

BVM
(manuel,
5 gear)
BVM
(manuel,
5 gear)
BVA
(automatisk,
4 gear)
BVM6
(manuel,
6 gear)
BVM
(manuel,
5 gear)
BVM6
(manuel,
6 gear)

Registrerede typebetegnelser:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Cylindervolumen (cm
3
)
1 199
159 8
1 598
1 199
1 598
Boring x slaglængde (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Maks. effekt: EU-norm (kW) *
60
88
115
11 0 **

81
120
11 0 **

Omdr. ved maks. effekt (omdr./min.)
5 750
6 000
6 000
5 500
6 000
Maks. drejningsmoment: EU-norm (Nm)
11 8
160
240
205
240
Omdr. ved maks. drejningsmoment (omdr./min.)
2 750
4 250
1 400
1 500
1 750
Brændstof
Blyfri
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja
Ja
Oliemængde (i liter) med skift af oliefilter
3,25
4,25
4,25
3,25
4,25

*
Den maks. effekt svarer til den i motorbænken godkendte værdi, i henhold til betingelserne der er fastsat af EU-lovgivningen (direktiv 1999/99/CE).

**
Belgien.











Benzinmotorer

18Te k n i s k e s p e c i f i k a t i o n e r

Benzinmotor


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech 110
S&S



THP 165 S&S


THP 150
S&S *



Gearkasse

BVM
(Manuel,
5 gear)
BVM
(manuel,
5 gear)
BVA
(automatisk,
4 gear)
BVM6
(manuel,
6 gear)
BVM (manuel,
5 gear)
BVM6
(manuel,
6 gear)

Registrerede typebetegnelser:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 *

HNZ6/S
5GZM/S
5GWM/S *



- Egenvægt
1 032
1 088
1 133
1 156
1 090
1 165



- Vægt i køreklar stand
1 107
1 163
1 208
1 231
1 165
1 240


- Maks. tilladt totalvægt (MTAC)
1 532
1 575
1 610
1 619
1 598
1 619


- Maks. tilladt vogntogsvægt (MTR A)
12% hældning
2 332
2 475
2 510
2 519
2 498
2 530


- Anhænger med bremse (inden for MTR A)
12% hældning
800
900
900
900
900
900


- Anhænger med bremse ** (med
vægtover førsel inden for MTR A)
1 100
1 150
1 150
1 150
1 150
1 150


- Anhænger uden bremse
520
570
570
570

520
570


- Maks. kugletryk på anhængertræk
46
46
46
46
46
46

*
Belgien.

**

Det er muligt, når den trækkende bil ikke har nået totalvægten, at over føre overskudsvægten til anhængeren eller campingvognen. Under alle
omstændigheder må den maks. tilladte vogntogsvægt ikke overskrides.
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter. Lasten bør reduceres med
10% for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over 37°C, bør totalvægten der for
begrænses.

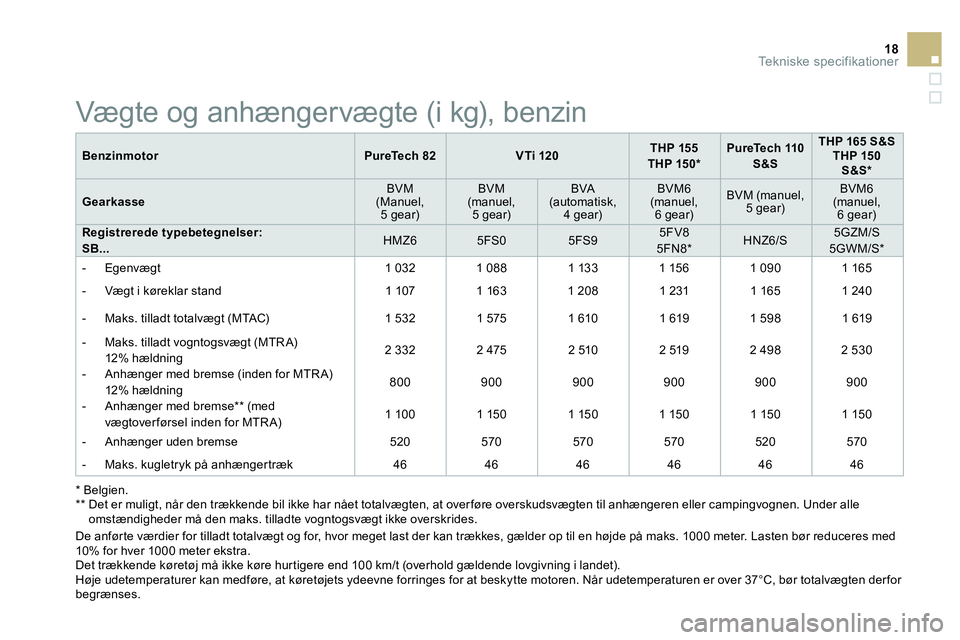

Vægte og anhængervægte (i kg), benzin

19Te k n i s k e s p e c i f i k a t i o n e r

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Gearkasser

BVM
(manuel, 5 gear)
ETG6 (elektronisk
styret manuel, 6 gear)
BVM
(manuel, 5 gear)
BVM6
(manuel, 6 gear)

Registrerede typebetegnelser:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Cylindervolumen (cm
3
)
1 560
1 560
1 560
Boring x slaglængde (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Maks. effekt: EU-norm (kW) *
68
73
88
85 **

Omdr. ved maks. effekt (omdr./min.)
4 000
3 750
3 500
Maks. omdrejningsmoment: EU-norm (Nm)
230
254
300
Omdr. ved maks. drejningsmoment (omdr./min.)
1 750
1 750
1 750
Brændstof
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikelfilter
Ja
Ja
Ja
Oliemængde (i liter) med skift af oliefilter
3,75
3,75
3,75

*
Den maks. effekt svarer til den i motorbænken godkendte værdi, i henhold til betingelserne der er fastsat af EU-lovgivningen (direktiv 1999/99/CE).

**
Belgien.











Dieselmotorer

.../S: Model med Stop & Start.

20Te k n i s k e s p e c i f i k a t i o n e r

Dieselmotor


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Gearkasse

BVM
(manuel, 5 gear)
ETG6 (elektronisk
styret manuel, 6 gear)
BVM
(manuel, 5 gear)
BVM6
(manuel, 6 gear)

Registrerede typebetegnelser:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- Egenvægt
1 085
1 090
1 148
1 200


- Egenvægt i køreklar stand
1 160
1 165
1 223
1 275


- Maks. tilladt totalvægt (MTAC)
1 625
1 639
1 652
1 665


- Maks. tilladt vogntogsvægt (MTR A)
Stigning på 12%
2 525
2 539
2 552
2 565


- Anhænger med bremser (inden for MTR A)
Stigning på 12%
900
900
900
900


- Anhænger med bremser * (med
vægtover førsel inden for MTR A)
1 150
1 150
1 150
1 150


- Anhænger uden bremser
570
570
570
570


- Anbefalet kugletryk
46
46
46
46
De angivne værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter. Lasten bør reduceres med
10% for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over 37°C, bør totalvægten der for
begrænses.
*

Det er muligt, når den trækkende bil ikke har nået totalvægten, at over føre overskudsvægten til anhængeren eller campingvognen. Under alle
omstændigheder må den maks. tilladte vogntogsvægt ikke overskrides.

**
Belgien.













Vægte og anhængervægte (i kg), diesel

21Te k n i s k e s p e c i f i k a t i o n e r





Dimensioner (i mm)
