2015 CITROEN C5 instrument panel

156
C5_sv_Chap06_securite_ed01-2014
Bilens olika bromssystem
ABS-bromsar
och elektronisk
bromskraftfördelare
Dessa system samverkar för att öka bilens
stabilitet och styrbarhet, i synnerhet på dåliga
eller hala vägar.
Aktivering
ABS-systemet aktiveras normalt då det finns
risk för att hjulen låser sig.
När ABS-systemet kopplas in kan föraren
märka det genom lätta vibrationer i
bromspedalen.
Funktionsstörning
Om den här lampan tänds åtföljt av
en ljudsignal och ett meddelande på
instrumentpanelen, betyder det att ett
fel uppstått i ABS-systemet som kan
leda till att du förlorar kontrollen över bilen vid
en inbromsning.
Om den här lampan tänds samtidigt med
kontrollamporna STOP och ABS , åtföljt
av en ljudsignal och ett meddelande
på instrumenttavlans display,
betyder det att ett fel uppstått i den elektroniska
bromskraftfördelaren, som kan leda till att du
förlorar kontrollen över bilen vid en bromsning.
Stanna bilen på ett säker t sätt så for t som
möjligt.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad i båda dessa fall.
Nödbromshjälp
Detta system gör det möjligt att i nödfall
snabbare nå optimalt bromstryck och därmed
förkorta bromssträckan.
Aktivering
Systemet aktiveras när bromspedalen trampas
ner mycket snabbt.
Det indikeras genom en minskning av
motståndet i pedalen och en effektivare
bromsning.
Alla system som hjälper dig att bromsa optimalt
även i nödsituationer:
-

l

åsningsfria bromsar (ABS),
-
e

lektronisk bromskraftsfördelare (REF),
-

n

ödbromshjälp (AFU).
Vid byte av hjul (däck och fälgar) bör
du se till att de uppfyller tillverkarens
specifikationer.För att systemet ska fungera måste
pedalen hållas mycket hårt nedtrampad.
Vid häftig inbromsning bör du trampa
mycket kraftigt och ihållande på
bromspedalen.
Säkerhet

157
C5_sv_Chap06_securite_ed01-2014

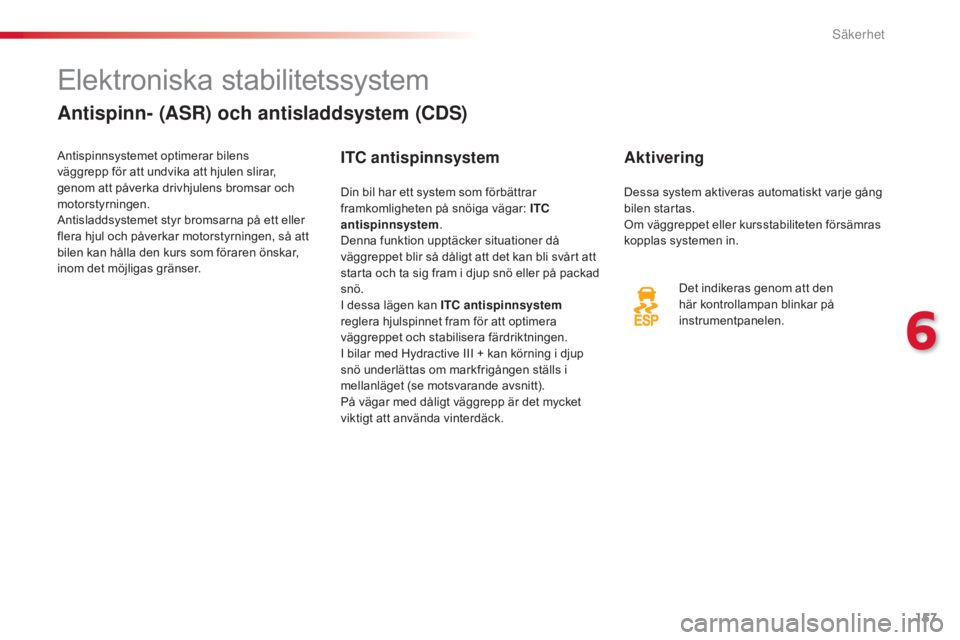

Elektroniska stabilitetssystem
Antispinn- (ASR) och antisladdsystem (CDS)
Aktivering
Det indikeras genom att den
här kontrollampan blinkar på
instrumentpanelen.
Din bil har ett system som förbättrar
framkomligheten på snöiga vägar: ITC
antispinnsystem
.
Denna funktion upptäcker situationer då
väggreppet blir så dåligt att det kan bli svårt att
starta och ta sig fram i djup snö eller på packad
snö.
I dessa lägen kan ITC antispinnsystem
reglera hjulspinnet fram för att optimera
väggreppet och stabilisera färdriktningen.
I bilar med Hydractive III + kan körning i djup
snö underlättas om markfrigången ställs i
mellanläget (se motsvarande avsnitt).
På vägar med dåligt väggrepp är det mycket
viktigt att använda vinterdäck.
Antispinnsystemet optimerar bilens
väggrepp för att undvika att hjulen slirar,
genom att påverka drivhjulens bromsar och
motorstyrningen.
Antisladdsystemet styr bromsarna på ett eller
flera hjul och påverkar motorstyrningen, så att
bilen kan hålla den kurs som föraren önskar,
inom det möjligas gränser.
ITC antispinnsystem
Dessa system aktiveras automatiskt varje gång
bilen startas.
Om väggreppet eller kursstabiliteten försämras
kopplas systemen in.
6
Säkerhet

165
C5_sv_Chap06_securite_ed01-2014

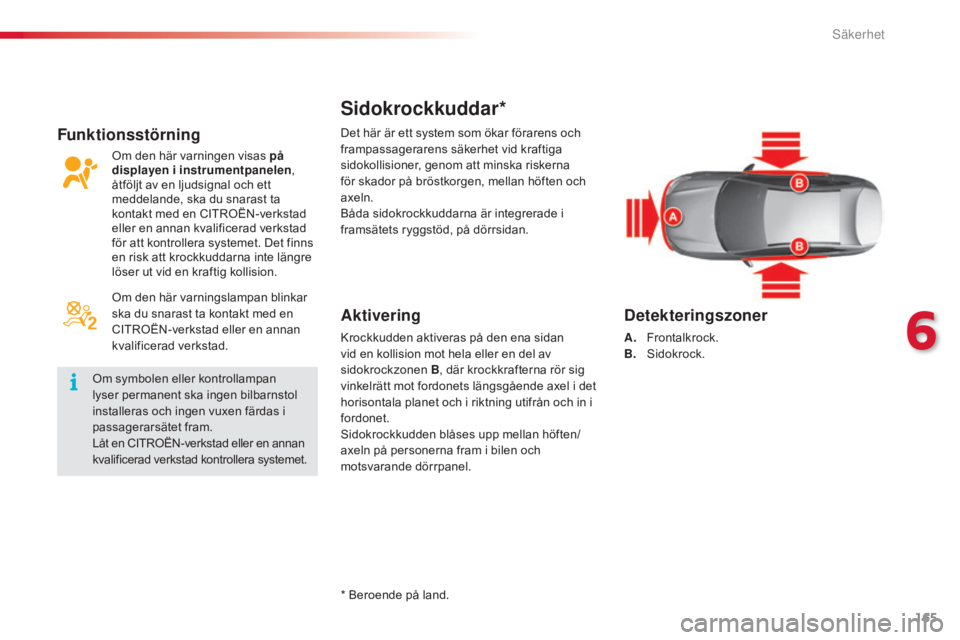

Sidokrockkuddar*
Aktivering
Krockkudden aktiveras på den ena sidan
vid en kollision mot hela eller en del av
sidokrockzonen B, där krockkrafterna rör sig
vinkelrätt mot fordonets längsgående axel i det
horisontala planet och i riktning utifrån och in i
fordonet.
Sidokrockkudden blåses upp mellan höften/
axeln på personerna fram i bilen och
motsvarande dörrpanel.
Detekteringszoner
A. Frontalkrock.
B. S idokrock.
FunktionsstörningDet här är ett system som ökar förarens och
frampassagerarens säkerhet vid kraftiga
sidokollisioner, genom att minska riskerna
för skador på bröstkorgen, mellan höften och
axeln.
Båda sidokrockkuddarna är integrerade i
framsätets ryggstöd, på dörrsidan.
Om den här varningen visas på
displayen i instrumentpanelen
,
åtföljt av en ljudsignal och ett
meddelande, ska du snarast ta
kontakt med en CITROËN-verkstad
eller en annan kvalificerad verkstad
för att kontrollera systemet. Det finns
en risk att krockkuddarna inte längre
löser ut vid en kraftig kollision.
Om symbolen eller kontrollampan
lyser permanent ska ingen bilbarnstol
installeras och ingen vuxen färdas i
passagerarsätet fram.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet. Om den här varningslampan blinkar
ska du snarast ta kontakt med en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
* Beroende på land.
6
Säkerhet

166
C5_sv_Chap06_securite_ed01-2014
Krockgardiner*
AktiveringFunktionsstörning
Om den här varningen visas på
displayen i instrumentpanelen,
åtföljt av en ljudsignal och ett
meddelande, ska du snarast ta
kontakt med en CITROËN-verkstad
eller en annan kvalificerad verkstad
för att kontrollera systemet. Det finns
en risk att krockkuddarna inte längre
löser ut vid en kraftig kollision.
Vid en lättare krock eller
sammanstötning mot sidan av bilen
eller vid en vältolycka kan det inträffa
att krockkuddarna inte löser ut.
Vid en kollision bakifrån eller framifrån
löser ingen av sidokrockkuddarna ut.
Krockgardinen aktiveras på samma gång som
motsvarande sidokrockkudde i händelse av
en häftig sidokrock mot hela eller en del av
sidokrockzonen
B.
Krockgardinen är placerad mellan personen i
fram- eller baksätet och bilrutorna.
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak),
genom att minska riskerna för skador på sidan
av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
* Beroende på land.
Säkerhet

182
C5_sv_Chap07_securite-enfant_ed01-2014
Elmanövrerat barnlås
Inkoppling
F Tryck på knapp A.
Lampan på knapp A tänds, åtföljt av ett
meddelande på instrumentpanelens display. Fjärrstyrt system som används för att hindra öppning av bakdörrarna med de inre dörrhandtagen
och som kopplar ur fönsterhissarna i baksätet.
Reglaget är placerat på förardörren tillsammans med fönsterhissreglagen.
Urkoppling
F Tryck en gång till på knapp A .
Lampan på knapp A släcks, åtföljd av ett
meddelande på instrumentpanelens display.
Kontrollampan förblir släckt så länge barnlåset
är urkopplat. Systemet är fristående och ersätter under
inga omständigheter central
l

åset.
Kontrollera barnlåsets läge varje gång
som tändningen slås på.
Dra alltid ur tändningsnyckeln när du
lämnar bilen, även om det bara är för en
kort stund.
I händelse av en kraftig kollision
kopplas det elmanövrerade barnlåset
ur automatiskt, så att passagerarna i
baksätet kan ta sig ut. Alla andra indikeringar tyder på en
funktionsstörning i barnlåset. Låt en
CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet.
Barnsäkerhet

183
C5_sv_Chap08_information_ed01-2014
Bränsletank
Tankvolym: ca 71 liter*.
Lägsta bränslenivå
Då den lägsta nivån i tanken
uppnåtts tänds kontrollampan på
instrumentpanelen, åtföljt av en
ljudsignal och ett meddelande på
multifunktionsdisplayen. Första gången lampan
tänds återstår ca 5
liter bränsle i tanken.
Tanka genast bilen för att undvika motorstopp.
F

T

ryck uppe till vänster och dra sedan i
kanten. F

v
rid nyckeln ett kvarts varv för att öppna
eller stänga,
F

s
ätt locket på förvaringsplatsen A under
påfyllningen,
F

t
anka fullt, men for tsätt inte efter att
munstycket stängts av för tredje
gången. Det kan orsaka funktionsfel i
fordonet.
Påfyllning av bränsle ska göras när motorn
är avstängd och tändningen frånslagen.
För bensinmotor med katalysator är blyfritt
bränsle obligatoriskt.
Öppna tankluckan Påfyllning
* 55 liter i Slovakien. D u måste tanka minst 5 liter för
att bränslemätaren ska registrera
påfyllningen.
Påfyllningsröret har en smalare öppning
som gör att det bara går att tanka blyfri
bensin.
När du öppnar tanklocket kan det
höras ett ljud på grund av att luft sugs
in i tanken. Det här undertrycket är
helt normalt och beror på tätheten i
bränslesystemet.
Bilar med Stop & Start ska aldrig tankas
när motorn står i STOP-läget. Stäng
alltid av tändningen med nyckeln.
8
Praktisk information

213
C5_sv_Chap08_information_ed01-2014
Säkringsbox C
Säkring nr AmperetalFunktioner
F1 15


ABakrutetorkare (Tourer)
F2 30
ARelä för låsning och spärrlåsning
F3 5
AKrockkuddssystem
F4 10


AAutomatlåda - Extravärmare (diesel) - Bländningsskyddade sidospeglar
F5 30
AElfönsterhiss fram - Taklucka - Belysning passagerardörr - Justering sidospegel passagerare
F6 30
AElfönsterhiss bak
F7 5
ABelysning sminkspegel – Handskfacksbelysning – Taklampor - Ficklampa (Tourer)
F8 20
ABilradio - CD-växlare - Rattreglage – Display – Däckstrycksvarnare - Dator för elstyrd baklucka
F9 30
ACigarrettändare - 12
V-uttag fram
F10 15


AStöldlarm - Rattreglage för signaler och torkare
F11 15


ATändlås svagströmstyp
F12 15


AElstyrt förarsäte - Instrumentpanel - Bältespåminnare - Reglage för luftkonditionering
F13 5
AMotorns reläbox - Relä för avstängning av hydaulfjädringens pump - Matning till krockkuddsdatorn
F14 15


AGivare för regn och ljusstyrka - Parkeringssensorer - Elstyrt passagerarsäte - Reläbox för släpvagn - Dator HIFI-
förstärkare - Handsfree-sats - Avåkningsvarnare
F15 30
ARelä för låsning och spärrlåsning
F17 40
AUppvärmning av bakruta - Uppvärmning sidospeglar
FSH SHUNTPA R K- S H U NT
8
Praktisk information

235
C5_sv_Chap09_verification_ed01-2014
Kontroll av nivåer
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
För att säkerställa mätnoggrannheten ska bilen
vara parkerad på plan mark och motorn ska ha
varit avstängd i mer än 30 minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5
000:e km.
Kontroll med oljemätstickan
Läs under rubrikerna "Bensinmotor" eller
"Dieselmotor" för att se var oljemätstickan är
placerad i motorrummet på din bil.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
A = MA XI
B = MI
nI
9
Kontroller
