2015 Alfa Romeo 4C display

Een optie in het
hoofdmenu zonder een
submenu kiezen:
❒druk kort op de SET/
knop om
de eerste optie uit het submenu
weer te geven;
❒druk op de knoppen
of(deze
telkens indrukken) om de nieuwe
instelling te selecteren;
❒druk kort op de SET/
knop om
de getoonde submenu-optie te
selecteren en het betreffende
setup-menu te openen;
❒druk op de knoppen
of(deze
telkens indrukken) om de nieuwe
instelling te selecteren;
❒druk kort op de SET/
knop om
de nieuwe instelling op te slaan en
terug te gaan naar de eerder
geselecteerde optie in het
hoofdmenu.
MENUOPTIES
Menu
Met deze optie kan toegang tot het
Setup Menu worden verkregen.
Druk op de knop
ofom de
verschillende Menuopties te selecteren.
Houd de SET/
knop ingedrukt om
naar het standaardscherm terug te
keren.
Snelheidswaarschuwing
(Snelheidslimiet)
Met deze functie kan de snelheidslimiet
van het voertuig ("km/h" of "mph")
ingesteld worden; de bestuurder wordt
gewaarschuwd wanneer deze limiet
wordt overschreden.
Ga als volgt te werk om de
snelheidslimiet in te stellen:
❒druk kort op de knop SET/
:op
het display verschijnt het opschrift
"Snelheidswaarschuwing";
❒druk op knop
ofom de in- ("On)
of uitschakeling ("Off") van de
snelheidsbegrenzing te selecteren;
❒als de functie is ingeschakeld, op
ofdrukken om de gewenste
snelheidslimiet te selecteren en druk
vervolgens op SET/
om te
bevestigen.BELANGRIJK De waarde kan ingesteld
worden tussen 30 en 200 km/h of
tussen 20 en 125 mph, afhankelijk van
de eerder ingestelde eenheid. Zie de
paragraaf "Meeteenheid instellen)" die
hierna wordt beschreven. Elke druk
op de knop
/verhoogt of verlaagt
de waarde 5 eenheden. Houd de knop
/ingedrukt om de waarde
automatisch snel te verhogen/verlagen.
Wanneer de gewenste waarde wordt
bereikt, kan men de instelling afronden
door opnieuw de knop kort in te
drukken.
Druk kort op de SET/
knop om
terug te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm
zonder op te slaan.
Ga als volgt te werk om de instelling te
annuleren:
❒druk kort op de SET/
-knop om
het display te laten knipperen "On";
❒druk op de
-knop om het display
te laten knipperen "Off";
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
68
KENNIS VAN HET INSTRUMENTENPANEEL

Activering trip
B/gegevens (Trip B
inschakelen)
Met deze functie kan de weergave van
Trip B (dagteller) ingeschakeld ("On")
of uitgeschakeld ("Off") worden. Zie
voor meer informatie "Trip computer".
Ga als volgt te werk om deze functie in-
en uit te schakelen:
❒druk kort op de SET/
knop om
"On" of "Off" op het display te laten
knipperen afhankelijk van wat eerder
is ingesteld;
❒druk op
ofom uw keuze te
maken;
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
Tijd instellen (Klok
instellen)
Met deze functie kan de klok ingesteld
worden via twee submenu’s: “Uur”
en “Formaat”.
Ga als volgt te werk om in te stellen:
❒druk kort op de SET/
knop
en de twee submenu's ("Uur" en
"Formaat") worden weergegeven;❒Druk op de knop
ofom de
verschillende Menuopties te
selecteren.
❒nadat het te wijzigen submenu is
gekozen, kort op de SET/
knop
drukken;
❒als het submenu "Tijd" is gekozen en
er wordt kort op de knop SET/
gedrukt, dan knipperen de
"uren" op het display.
❒druk op de knop
ofom de
instelling uit te voeren;
❒druk kortstondig op de SET/
knop, op het display knippert
"minuten";
❒druk op de knop
ofom de
instelling uit te voeren;
BELANGRIJK Elke druk op de knop
ofverhoogt of verlaagt de waarde
1 eenheid. Houd de knop ingedrukt
om de waarde automatisch snel te
verhogen/verlagen. Wanneer de
gewenste waarde wordt bereikt, kan
men de instelling afronden door
opnieuw de knop kort in te drukken.
❒Als het submenu "Formaat" submenu
is gekozen en er wordt kort op de
knop SET/
gedrukt, dan
knipperen de formaten op het
display;❒druk op de knop
ofom "12h" of
"24h" te selecteren.
Wanneer de gewenste instellingen zijn
uitgevoerd, kort op de SET/
knop
drukken om terug te keren naar het
submenuscherm of de knop ingedrukt
houden om terug te keren naar het
hoofdscherm zonder op te slaan.
Houd de SET/
knop ingedrukt om
terug te keren naar het
standaardscherm of het hoofdmenu
afhankelijk van de menuopties waarin u
zich bevindt.
Datum instellen (De
datum instellen)
Met deze functie kan de datum
ingesteld worden (jaar - maand - dag).
Ga als volgt te werk om in te stellen:
❒druk kort op knop SET/
. Het
"jaar" knippert op het display;
❒druk op de knop
ofom de
instelling uit te voeren;
❒druk kort op knop SET/
.De
"maand" knippert op het display;
❒druk op de knop
ofom de
instelling uit te voeren;
❒druk kort op knop SET/
.De
"dag" knippert op het display;
69

❒druk op de knopofom de
instelling uit te voeren;
BELANGRIJK Elke druk op de knop
ofverhoogt of verlaagt de waarde
1 eenheid. Houd de knop ingedrukt
om de waarde automatisch snel te
verhogen/verlagen. Wanneer de
gewenste waarde wordt bereikt, kan
men de instelling afronden door
opnieuw de knop kort in te drukken.
Druk kort op de SET/
knop om
terug te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm
zonder op te slaan.
Autoclose
(automatische centrale
portiervergrendeling bij
rijdend voertuig)
(voor bepaalde versies/markten)
Als deze functie is ingeschakeld ("On"),
worden de portieren automatisch
vergrendeld wanneer sneller dan 20
km/h wordt gereden.
Ga als volgt te werk om de functie in-
en uit te schakelen:
❒druk kort op knop SET/
. "On" of
"Off" knippert op het display,
afhankelijk van de eerder gemaakte
instelling;❒druk op
ofom uw keuze te
maken;
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
❒Houd de SET/
knop ingedrukt
om terug te keren naar het
standaardscherm of het hoofdmenu
afhankelijk van de menuopties waarin
u zich bevindt.
Meeteenheid
(Meeteenheid instellen)
Met deze functie kunnen de eenheden
worden ingesteld via drie submenu’s:
“Afstanden”, “Verbruik” en
“Temperatuur“.
Ga als volgt te werk om de
meeteenheid in te stellen:
❒druk kort op knop SET/
.Ophet
display verschijnen de drie
submenu's:
❒druk op de knop
ofom de drie
submenu's te doorlopen;
❒nadat het te wijzigen submenu is
gekozen, kort op de SET/
knop
drukken;❒als het submenu "Afstanden" is
gekozen en knop SET/
wordt
kort ingedrukt, dan verschijnt “km” of
“mi” op het display, afhankelijk van
wat eerder is ingesteld;
❒druk op
ofom uw keuze te
maken;
❒als het submenu "Verbruik" is
gekozen en knop SET/
wordt
kort ingedrukt, dan verschijnt "km/l",
"l/100km" of "mpg" op het display,
afhankelijk van wat eerder is
ingesteld; als de ingestelde
meeteenheid voor "Afstanden" "km"
is, dan kan op het display de
meeteenheid ("km/l" of "l/100km")
voor Verbruik worden ingesteld. Als
de ingestelde meeteenheid voor
"Afstanden" "mi" is, dan wordt op het
display Verbruik in "mpg"
weergegeven;
❒druk op
ofom uw keuze te
maken;
❒als het submenu "Temperatuur" is
gekozen en knop SET/
wordt
kort ingedrukt, dan verschijnt “°C” of
“°F” op het display, afhankelijk van
wat eerder is ingesteld;
❒druk op
ofom uw keuze te
maken;
70
KENNIS VAN HET INSTRUMENTENPANEEL

Wanneer de gewenste instellingen zijn
uitgevoerd, kort op de SET/
knop
drukken om terug te keren naar het
submenuscherm of de knop ingedrukt
houden om terug te keren naar het
hoofdscherm zonder op te slaan.
Houd de SET/
knop ingedrukt om
terug te keren naar het
standaardscherm of het hoofdmenu
afhankelijk van de menuopties waarin u
zich bevindt.
Taal (Taal instellen)
De berichten op het display kunnen in
de volgende talen worden
weergegeven: Italiaans, Engels, Duits,
Portugees, Spaans, Frans, Amerikaans
Engels, Mexicaans Spaans, Russisch
en Chinees.
Ga als volgt te werk om de gewenste
taal in te stellen:
❒druk kort op knop SET/
.De
eerder ingestelde "taal" knippert
op het display;
❒druk op
ofom uw keuze te
maken;
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.Geluidssterkte
waarschuwingen
(Volumeregeling
geluidssignaal
storing/waarschuwing)
Met deze functie kan het volume van de
zoemer, die klinkt als een storing/
waarschuwing wordt weergegeven,
ingesteld worden op 8 niveaus.
Ga als volgt te werk om het gewenste
volume in te stellen:
❒druk kort op knop SET/
. Het
eerder ingestelde "volumeniveau"
knippert op het display;
❒druk op de knop
ofom de
instelling uit te voeren;
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
Piep veiligheidsgordels
(Opnieuw inschakelen
zoemer voor
SBR-indicatie)
(voor bepaalde versies/markten)
Deze functie kan alleen worden
weergegeven wanneer het SBR-
systeem door een speciaal Alfa Romeo
Servicepunt is uitgeschakeld (zie de
paragraaf “SBR-systeem” in het
hoofdstuk “Veiligheid”).Service
(Geprogrammeerd
onderhoud)
Deze functie zorgt voor weergave van
informatie over de intervallen waarmee
de servicebeurten uitgevoerd moeten
worden.
Ga voor het raadplegen van deze
informatie als volgt te werk:
❒druk kort op knop SET/
.Ophet
display wordt het onderhoudsinterval
in kilometers (km) of mijlen (mi)
weergegeven, op grond van wat
eerder is ingesteld (zie paragraaf
"Meeteenheden (Meeteenheden
instellen");
❒druk op de SET/
knop om terug
te keren naar het menuscherm of
houd de knop ingedrukt om terug te
keren naar het standaardscherm.
71

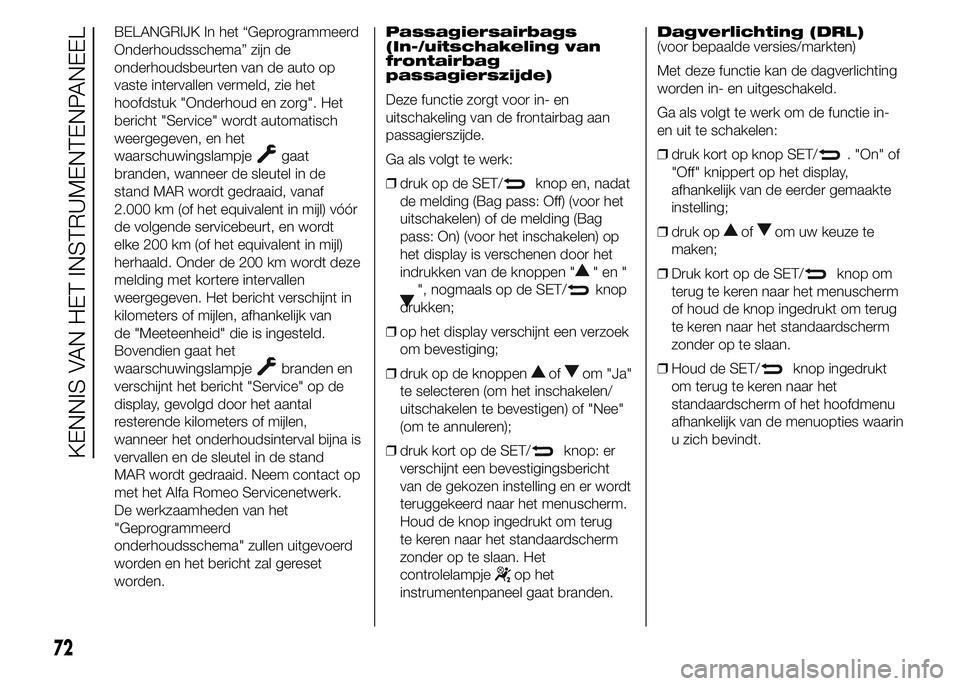

BELANGRIJK In het “Geprogrammeerd
Onderhoudsschema” zijn de
onderhoudsbeurten van de auto op
vaste intervallen vermeld, zie het
hoofdstuk "Onderhoud en zorg". Het
bericht "Service" wordt automatisch
weergegeven, en het
waarschuwingslampje
gaat
branden, wanneer de sleutel in de
stand MAR wordt gedraaid, vanaf
2.000 km (of het equivalent in mijl) vóór
de volgende servicebeurt, en wordt
elke 200 km (of het equivalent in mijl)
herhaald. Onder de 200 km wordt deze
melding met kortere intervallen
weergegeven. Het bericht verschijnt in
kilometers of mijlen, afhankelijk van
de "Meeteenheid" die is ingesteld.
Bovendien gaat het
waarschuwingslampje
branden en
verschijnt het bericht "Service" op de
display, gevolgd door het aantal
resterende kilometers of mijlen,
wanneer het onderhoudsinterval bijna is
vervallen en de sleutel in de stand
MAR wordt gedraaid. Neem contact op
met het Alfa Romeo Servicenetwerk.
De werkzaamheden van het
"Geprogrammeerd
onderhoudsschema" zullen uitgevoerd
worden en het bericht zal gereset
worden.Passagiersairbags
(In-/uitschakeling van
frontairbag
passagierszijde)
Deze functie zorgt voor in- en
uitschakeling van de frontairbag aan
passagierszijde.
Ga als volgt te werk:
❒druk op de SET/
knop en, nadat
de melding (Bag pass: Off) (voor het
uitschakelen) of de melding (Bag
pass: On) (voor het inschakelen) op
het display is verschenen door het
indrukken van de knoppen "
"en"
", nogmaals op de SET/knop
drukken;
❒op het display verschijnt een verzoek
om bevestiging;
❒druk op de knoppen
ofom "Ja"
te selecteren (om het inschakelen/
uitschakelen te bevestigen) of "Nee"
(om te annuleren);
❒druk kort op de SET/
knop: er
verschijnt een bevestigingsbericht
van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm.
Houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan. Het
controlelampje
op het
instrumentenpaneel gaat branden.Dagverlichting (DRL)
(voor bepaalde versies/markten)
Met deze functie kan de dagverlichting
worden in- en uitgeschakeld.
Ga als volgt te werk om de functie in-
en uit te schakelen:
❒druk kort op knop SET/
. "On" of
"Off" knippert op het display,
afhankelijk van de eerder gemaakte
instelling;
❒druk op
ofom uw keuze te
maken;
❒Druk kort op de SET/
knop om
terug te keren naar het menuscherm
of houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
❒Houd de SET/
knop ingedrukt
om terug te keren naar het
standaardscherm of het hoofdmenu
afhankelijk van de menuopties waarin
u zich bevindt.
72
KENNIS VAN HET INSTRUMENTENPANEEL

Druk op de knopom terug te keren
naar de eerste menuoptie.
TRIP COMPUTER
IN HET KORT
De Trip computer geeft informatie
over de werking van het voertuig
weer, wanneer de contactsleutel in
de stand MAR is gedraaid.
Met deze functie kunnen twee
afzonderlijke reizen worden
aangemaakt, “Trip A” en Trip B”
genaamd, waarmee "volledige reizen"
van de auto worden bewaakt. Beide
functies werken onafhankelijk van
elkaar.
Beide functies kunnen gereset
worden bijv begin van een nieuwe rit.
“Trip A” geeft informatie over:
❒Bereik
❒Afgelegde afstand
❒Gemiddeld verbruik
❒Huidig verbruik
❒Gemiddelde snelheid
❒Reistijd.
“Trip B” geeft informatie over:
❒Afgelegde afstand B
❒Gemiddeld verbruik B❒Gemiddelde snelheid B
❒Reistijd B.
“Trip B” kan uitgeschakeld worden (zie
paragraaf "Inschakeling/Gegevens
Trip B (Inschakeling Trip B)". De
parameters “Actieradius” en “Huidig
verbruik" kunnen niet worden gereset.
WEERGEGEVEN
WAARDEN
Bereik
Dit geeft de afstand bij benadering weer
die nog gereisd kan worden met de
aanwezige brandstof in de tank,
aangenomen dat de rijstijl ongewijzigd
blijft.
Op het display wordt “----”
weergegeven, wanneer de volgende
gebeurtenissen zich voordoen:
❒het bereik is minder dan 50 km (of 30
mijl)
❒de auto staat lang geparkeerd met
draaiende motor.
73
Menu afsluiten
Met deze laatste functie wordt de
cyclus van de in het menuscherm
vermelde instellingen afgesloten.
Druk kort op de knop SET/
om
terug te keren naar het
standaardscherm zonder op te slaan.

BELANGRIJK Het bereik kan variëren
afhankelijk van verschillende factoren:
de rijstijl, het type route (snelweg,
stadsverkeer, bergwegen, enz.…), en
de gebruiksomstandigheden
(beladingstoestand, bandenspanning,
enz.). Bij de planning van een reis dient
men dus rekening te houden met
deze factoren.
Afgelegde afstand
Geeft de afstand weer die de auto heeft
afgelegd sinds het begin van een
nieuwe reis.
Gemiddeld verbruik
Geeft het gemiddeld brandstofverbruik
van de auto weer sinds het begin van
een nieuwe reis.
Huidig verbruik
Geeft het huidige brandstofverbruik
weer. Deze waarde wordt continu
bijgewerkt. Als de auto stilstaat met
draaiende motor verschijnt “----”op
het display.Gemiddelde snelheid
Geeft de gemiddelde snelheid weer
afhankelijk van de totale tijd die is
verlopen sinds het begin van de reis.
Reistijd
Tijd die is verstreken sinds het begin
van de nieuwe reis.
Aanwijzingen op het
display
Telkens wanneer een waarde wordt
geselecteerd, verschijnt de volgende
informatie:
❒het woord “Trip” (of “Trip A” of “Trip
B”) (A fig. 62);
❒naam, waarde en meeteenheid van
de gekozen waarde (bijv. "Actieradius
520 km") (B fig. 62).Na enkele seconden wordt de naam
van de geselecteerde waarde
vervangen door het bijbehorende
pictogram (zie voorbeeld fig. 63).
Knop TRIP RESET
De TRIP RESET-knop bevindt zich op
de rechterhendel fig. 64. Wanneer
de contactsleutel in de stand MAR
staat, kunnen met deze knop de
hiervoor beschreven waarden bekeken
worden en kunnen de gegevens
worden gereset om een nieuwe reis te
beginnen:
❒kort indrukken: weergave van de
verschillende waarden;
❒lang indrukken: reset de waarden en
start een nieuwe reis.
62A0L0122
63A0L0123
74
KENNIS VAN HET INSTRUMENTENPANEEL

LAMPJES EN BERICHTEN
WAARSCHUWING Het waarschuwingslampje gaat branden en er verschijnt een speciaal bericht en/of er klinkt een
geluidssignaal, wanneer van toepassing. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun beknopte
karakter niet worden beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het Instructieboek.
Het wordt daarom geadviseerd het instructieboek altijd aandachtig te lezen. Zie de informatie in dit hoofdstuk in de gevallen dat
een storing wordt gemeld.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden langdurig herhaald weergegeven. Ernstige storingen
worden langdurig herhaald weergegeven. De herhaaldelijke weergave op het display van beide categorieën kan onderbroken
worden. Het waarschuwingslampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is verholpen.
76
KENNIS VAN HET INSTRUMENTENPANEEL
