2015.75 OPEL CORSA Īpašnieka rokasgrāmata (in Latvian)

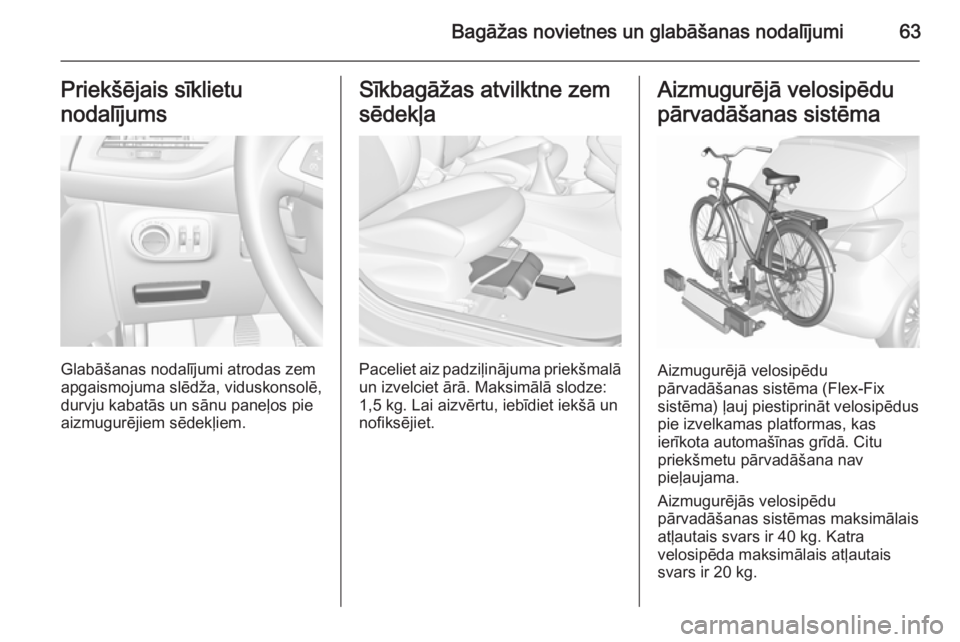

Bagāžas novietnes un glabāšanas nodalījumi63Priekšējais sīklietu
nodalījums
Glabāšanas nodalījumi atrodas zem
apgaismojuma slēdža, viduskonsolē,
durvju kabatās un sānu paneļos pie
aizmugurējiem sēdekļiem.
Sīkbagāžas atvilktne zem
sēdekļa
Paceliet aiz padziļinājuma priekšmalā
un izvelciet ārā. Maksimālā slodze:
1,5 kg. Lai aizvērtu, iebīdiet iekšā un
nofiksējiet.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt velosipēdus
pie izvelkamas platformas, kas
ierīkota automašīnas grīdā. Citu
priekšmetu pārvadāšana nav
pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālais
atļautais svars ir 40 kg. Katra
velosipēda maksimālais atļautais
svars ir 20 kg.

64Bagāžas novietnes un glabāšanas nodalījumi
Velosipēda garenbāze nedrīkst
pārsniegt 1,2 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad pārvadāšanas sistēma netiek
izmantota, to var iebīdīt atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Velosipēdu pārvadāšanas
sistēmai nepiestipriniet
velosipēdus ar oglekļa pedāļu
kloķiem. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Sistēma atbloķējas un ātri
izbīdās ārā no bufera.
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas

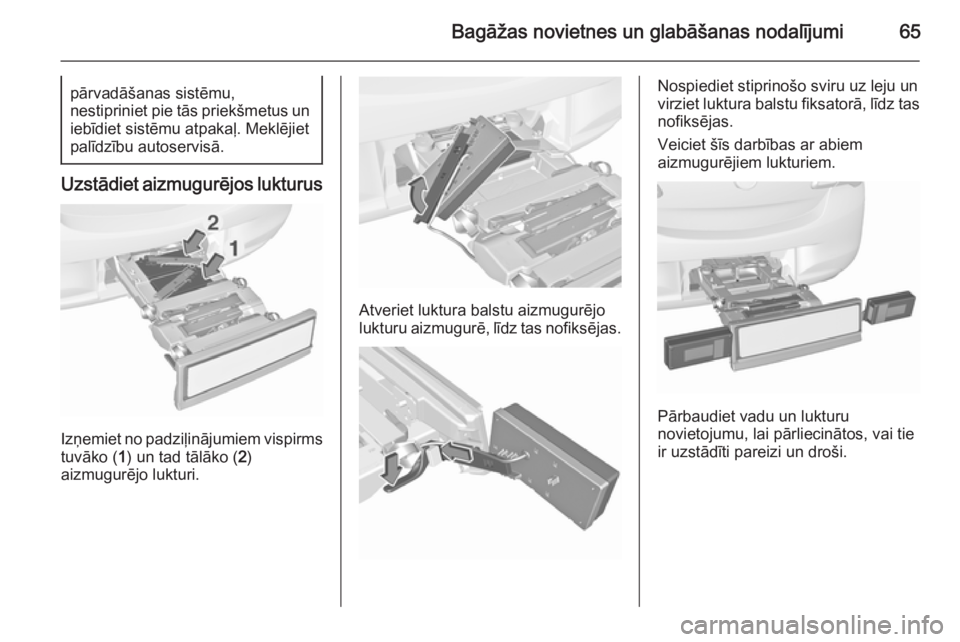

Bagāžas novietnes un glabāšanas nodalījumi65pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Uzstādiet aizmugurējos lukturus
Izņemiet no padziļinājumiem vispirms
tuvāko ( 1) un tad tālāko ( 2)
aizmugurējo lukturi.
Atveriet luktura balstu aizmugurējo
lukturu aizmugurē, līdz tas nofiksējas.
Nospiediet stiprinošo sviru uz leju un
virziet luktura balstu fiksatorā, līdz tas
nofiksējas.
Veiciet šīs darbības ar abiem
aizmugurējiem lukturiem.
Pārbaudiet vadu un lukturu
novietojumu, lai pārliecinātos, vai tie
ir uzstādīti pareizi un droši.

66Bagāžas novietnes un glabāšanas nodalījumi
Nofiksējiet aizmugurējo
velosipēdu pārvadāšanas sistēmu
Pagrieziet vispirms kreiso ( 1) un tad
labo spriegotājsviru ( 2) līdz galam.
Abām spriegotājsvirām jābūt vērstām uz aizmuguri, citādi nav iespējams
garantēt drošu sistēmas darbību.
Piezīme
Aizveriet bagāžas nodalījuma
durvis.
Atlokiet pedāļu sviru uztvērējus
Uzlokiet vienu vai abus pedāļu sviru
uztvērējus uz augšu, līdz nofiksējas to diagonālie balsteņi.
Izņemiet pedāļu sviru fiksatorus no
pedāļu sviru uztvērējiem.

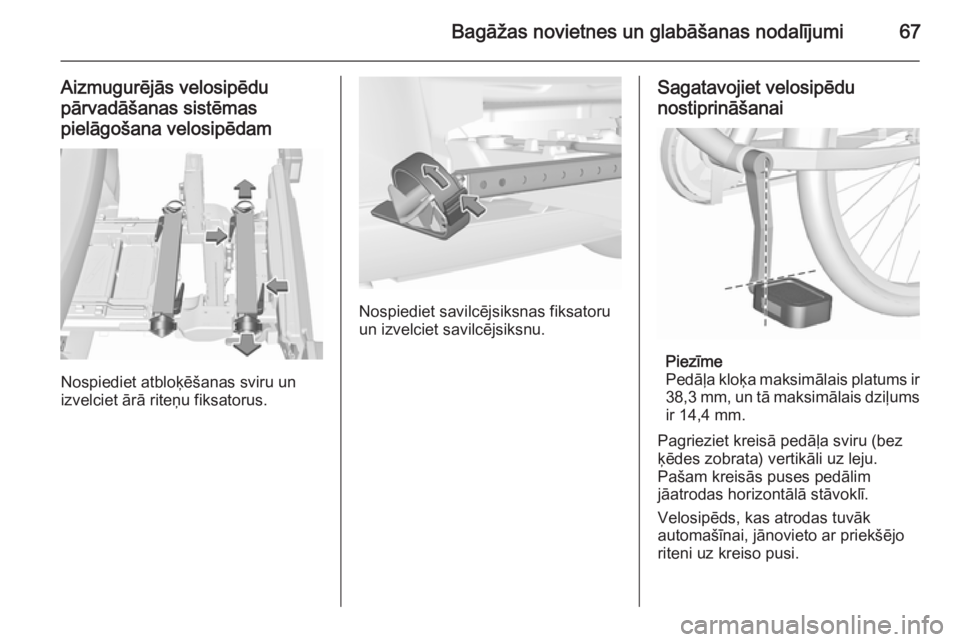

Bagāžas novietnes un glabāšanas nodalījumi67
Aizmugurējās velosipēdu
pārvadāšanas sistēmas pielāgošana velosipēdam
Nospiediet atbloķēšanas sviru un
izvelciet ārā riteņu fiksatorus.
Nospiediet savilcējsiksnas fiksatoru
un izvelciet savilcējsiksnu.
Sagatavojiet velosipēdu
nostiprināšanai
Piezīme
Pedāļa kloķa maksimālais platums ir
38,3 mm, un tā maksimālais dziļums ir 14,4 mm.
Pagrieziet kreisā pedāļa sviru (bez
ķēdes zobrata) vertikāli uz leju.
Pašam kreisās puses pedālim
jāatrodas horizontālā stāvoklī.
Velosipēds, kas atrodas tuvāk
automašīnai, jānovieto ar priekšējo
riteni uz kreiso pusi.

68Bagāžas novietnes un glabāšanas nodalījumi
Otrs velosipēds, kas atrodas tālāk no
automašīnas, jānovieto ar priekšējo
riteni uz labo pusi.
Velosipēda piestiprināšana pie
aizmugurējās velosipēdu
pārvadāšanas sistēmas
Ar pagriežamo rokturi, kas atrodas
pedāļa sviras uztvērēja spraugā,
aptuveni noregulējiet regulējamo
pedāļa sviras turētāju atbilstīgi pedāļa sviras izliekumam.
Ja velosipēda pedāļu sviras ir
taisnas, izskrūvējiet pedāļa sviras
turētāju līdz galam uz āru ( stāvoklis
5 ).
Ja velosipēda pedāļu sviras ir
izliektas, ieskrūvējiet pedāļa sviras
turētāju līdz galam uz iekšu ( stāvoklis
1 ).
Uzceliet velosipēdu uz platformas.
Pedāļa svira jāievieto pedāļa sviras
uztvērēja spraugā tā, kā parādīts
attēlā.Uzmanību
Pārliecinieties, lai pedālis
nepieskartos aizmugurējās
velosipēdu pārvadāšanas
sistēmas virsmai. Pretējā
gadījumā pārvadāšanas laikā var
tikt bojāta klaņa sistēma.

Bagāžas novietnes un glabāšanas nodalījumi69
No augšas ievietojiet pedāļa fiksatorupedāļa sviras uztvērēja ārējās
vadotnēs un nobīdiet to uz leju, lai tas
atrastos vismaz zem ierobojumiem.
Nostipriniet pedāļa sviru, pievelkot
pedāļa fiksācijas skrūvi.
Novietojiet riteņu padziļinājumus tā,
lai velosipēds atrastos aptuveni
horizontāli. Atstatumam starp pedāli
un automašīnas bagāžas nodalījuma durvīm jābūt vismaz 5 cm.
Abām velosipēda riepām jābūt
nostiprinātām riteņu fiksatoros.
Uzmanību
Noteikti izvelciet riteņu
padziļinājumus tik tālu, cik tas
nepieciešams, lai abas velosipēda riepas ievietotu padziļinājumos.
Pretējā gadījumā nevar nodrošināt
velosipēda horizontālo
stiprinājumu. To neievērojot,
karstās izplūdes gāzes var sabojāt
velosipēda riepas.
Velosipēda pielīdzināšana pēc
automašīnas garenvirziena: Nedaudz atlaidiet pedāļa fiksatora
savilcējskrūvi.
Ar pedāļa sviras uztvērēja griežamo
rokturi noregulējiet velosipēdu
vertikālā stāvoklī.
Ja velosipēdi savstarpēji saskaras, to slīpumu ar riteņu fiksatoru un pedāļu
sviru uztvērēju griežamo rokturu
palīdzību ir iespējams noregulēt tā, lai

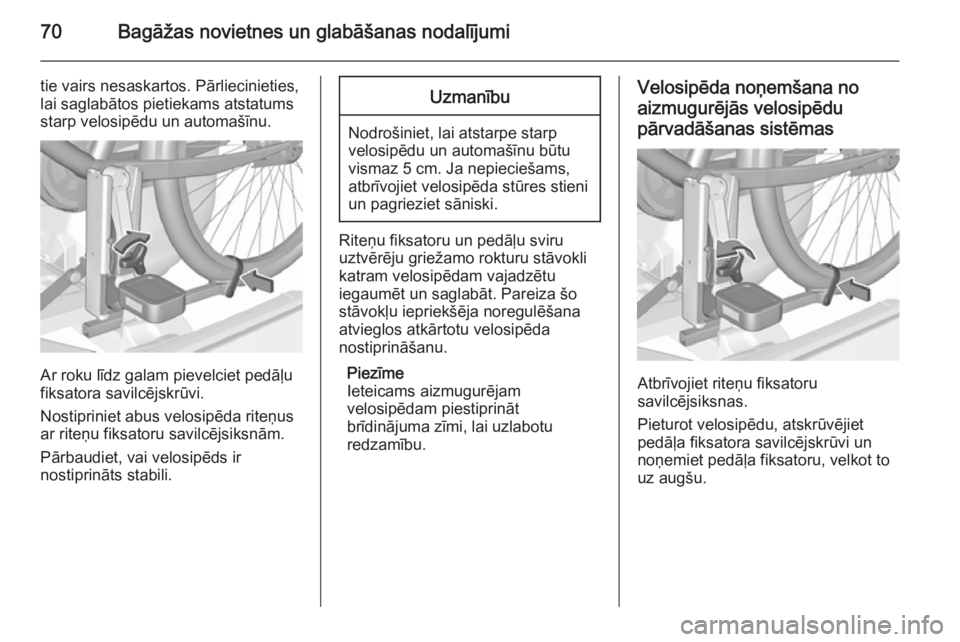

70Bagāžas novietnes un glabāšanas nodalījumi
tie vairs nesaskartos. Pārliecinieties,
lai saglabātos pietiekams atstatums
starp velosipēdu un automašīnu.
Ar roku līdz galam pievelciet pedāļu
fiksatora savilcējskrūvi.
Nostipriniet abus velosipēda riteņus
ar riteņu fiksatoru savilcējsiksnām.
Pārbaudiet, vai velosipēds ir
nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Riteņu fiksatoru un pedāļu sviru
uztvērēju griežamo rokturu stāvokli
katram velosipēdam vajadzētu
iegaumēt un saglabāt. Pareiza šo
stāvokļu iepriekšēja noregulēšana
atvieglos atkārtotu velosipēda
nostiprināšanu.
Piezīme
Ieteicams aizmugurējam
velosipēdam piestiprināt
brīdinājuma zīmi, lai uzlabotu
redzamību.
Velosipēda noņemšana no
aizmugurējās velosipēdu
pārvadāšanas sistēmas
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pieturot velosipēdu, atskrūvējiet
pedāļa fiksatora savilcējskrūvi un noņemiet pedāļa fiksatoru, velkot touz augšu.
