2015.75 OPEL CORSA Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana215
Aizveriet un nofiksējiet vāku.

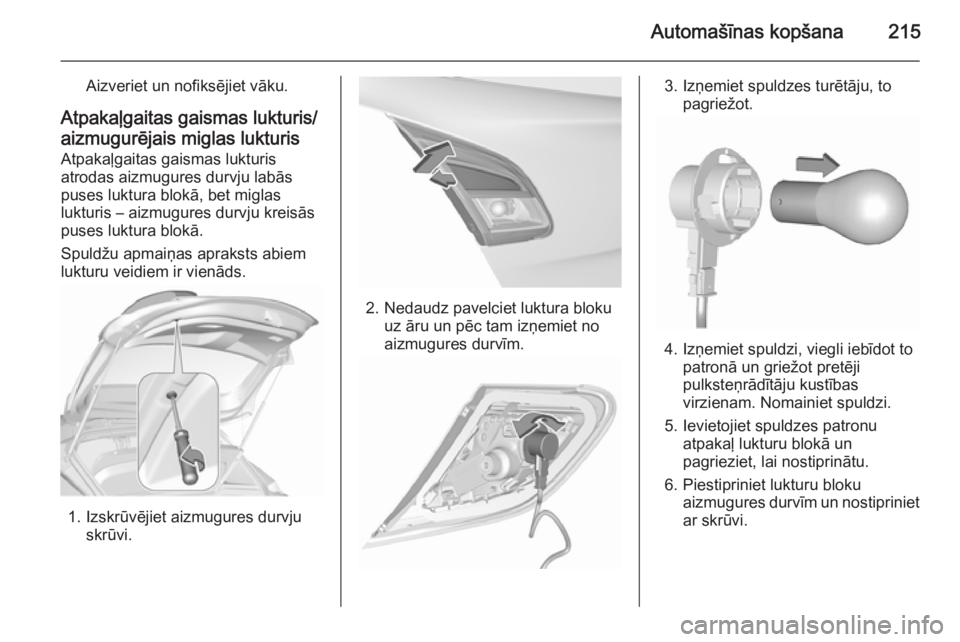

Atpakaļgaitas gaismas lukturis/
aizmugurējais miglas lukturis
Atpakaļgaitas gaismas lukturis
atrodas aizmugures durvju labās
puses luktura blokā, bet miglas
lukturis – aizmugures durvju kreisās
puses luktura blokā.
Spuldžu apmaiņas apraksts abiem
lukturu veidiem ir vienāds.
1. Izskrūvējiet aizmugures durvju skrūvi.
2. Nedaudz pavelciet luktura blokuuz āru un pēc tam izņemiet no
aizmugures durvīm.
3. Izņemiet spuldzes turētāju, to pagriežot.
4. Izņemiet spuldzi, viegli iebīdot topatronā un griežot pretēji
pulksteņrādītāju kustības
virzienam. Nomainiet spuldzi.
5. Ievietojiet spuldzes patronu atpakaļ lukturu blokā un
pagrieziet, lai nostiprinātu.
6. Piestipriniet lukturu bloku aizmugures durvīm un nostipriniet
ar skrūvi.

216Automašīnas kopšanaSānu pagrieziena rādītājulukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Centrālais augstu
uzstādītais bremžu
signāllukturis
Uzticiet gaismas diožu nomaiņu
autoservisam.

Automašīnas kopšana217Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Piesardzīgi izņemiet lukturi virzienā uz leju, lai neparautu
vadu.
3. Izņemiet spuldzes ietveri no lukturu korpusa, pagriežot to
pretēji pulksteņrādītāju kustības
virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes ietveri lukturu korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lukturi buferī un ļaujiet tam nofiksēties.
Salona apgaismojums Salona apgaismojuma lampa,lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.
Griestu lampa Uzticiet spuldžu nomaiņu
autoservisam.

218Automašīnas kopšanaInstrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
■ motora nodalījuma priekšpusē, kreisajā malā
■ automašīnās ar stūri labajā pusē aiz apgaismojuma slēdža vai —automašīnās ar stūri kreisajā pusē
— aiz cimdu nodalījuma
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.

Automašīnas kopšana219
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

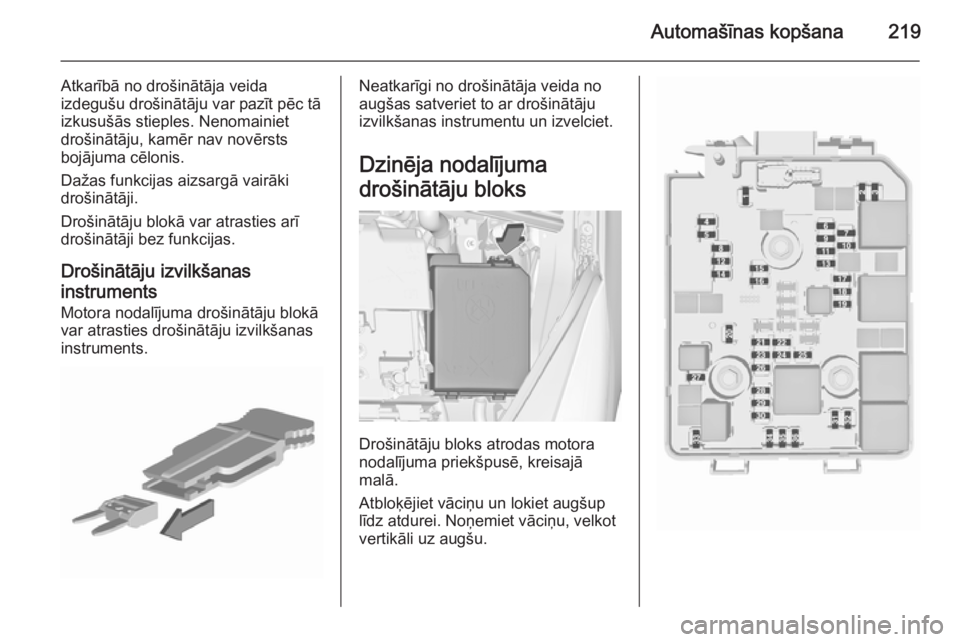

Drošinātāju izvilkšanas
instruments Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.Neatkarīgi no drošinātāja veida no
augšas satveriet to ar drošinātāju
izvilkšanas instrumentu un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.

220Automašīnas kopšana
Nr.Elektriskā ķēde1Piekabes saskarnes modulis,
aizmugurējā velosipēdu pārva‐
dāšanas sistēma2–3Akumulatoru baterijas sensors4Šasijas vadības modulis,
degvielas sūknis5ABS6Tuvās gaismas lukturi un dienas
gaitas lukturi pa kreisi, ksenona
tālās gaismas lukturu slēdzis pa
kreisi un pa labi7–8MTA pārnesumkārbas vadības
modulis, LPG vadības modulis9Virsbūves vadības modulis,
sprieguma noteikšana10Priekšējo lukturu regulēšana11Aizmugurējā stikla tīrītājs12Aizmugurējā loga aizsvīduma
mazināšana13Tuvās gaismas lukturi un dienas gaismas lukturiNr.Elektriskā ķēde14Spoguļu aizsvīduma mazinā‐
šana15–16Bremžu pastiprināšanas
komplekts17Aizdedze, griešanas strāvas
padeve18Motora vadības modulis19Degvielas sūknis20–21Dzinēja solenoīdi, dzinēja
sensori22–23Iesmidzināšanas sistēma24Apskalošanas sistēma25–26Motora sensori27Sildītāja slēgvārsts28Motora vadības modulis29Motora vadības modulis30Motora vadības modulisNr.Elektriskā ķēde31Kreisais tālās gaismas lukturis,
kreisais ksenona tuvās gaismas
lukturis32Labais tālās gaismas lukturis,
labais ksenona tuvās gaismas
lukturis33Motora vadības modulis34Signāltaure35Gaisa kondicionēšanas kompre‐
sora sajūgs36Priekšējie miglas lukturi

Automašīnas kopšana221
Nr.Elektriskā ķēde1ABS sūknis2Priekšējā stikla tīrītājs3Ventilators4Instrumentu panelis5–6Dīzeļdegvielas sildītājs7Pārnesumkārba8Dzesēšanas ventilatora zemais
iestatījums9Dzesēšanas ventilatora
augstais iestatījums10Dzesēšanas ventilators11Starteris
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas
instrumentu panelī aiz apgaismojuma slēdža. Satveriet rokturi un pēc tamvelciet apgaismojuma slēdzi un
nolokiet to uz leju.

222Automašīnas kopšana
Nr.Elektriskā ķēde1–2–3Elektriskie logi4Sprieguma pārveidotājs5Virsbūves elektronisko sistēmu
vadības modulis 16Virsbūves elektronisko sistēmu
vadības modulis 27Virsbūves elektronisko sistēmu
vadības modulis 38Virsbūves elektronisko sistēmu
vadības modulis 49Virsbūves elektronisko sistēmu
vadības modulis 510Virsbūves elektronisko sistēmu
vadības modulis 611Virsbūves elektronisko sistēmu
vadības modulis 712Virsbūves elektronisko sistēmu
vadības modulis 813–14Bagāžas nodalījuma durvis15Drošības gaisa spilvenu sistēmaNr.Elektriskā ķēde16Datu saites savienojums17Aizdedzi18Gaisa kondicionēšanas sistēma19Jumta lūka20Atvieglotas parkošanās sistēma/
lietus sensors/priekšējā kamera21Bremžu slēdzis22Audiosistēma23Displejs24–25Papildu ligzda26Instrumentu panelis27Vadītāja sēdekļa apsilde28–29–30Instrumentu panelis/sēdekļu
apsilde/FlexDock31Signāltaure32Pasažiera sēdekļa apsilde33Stūres rata apsilde34–
