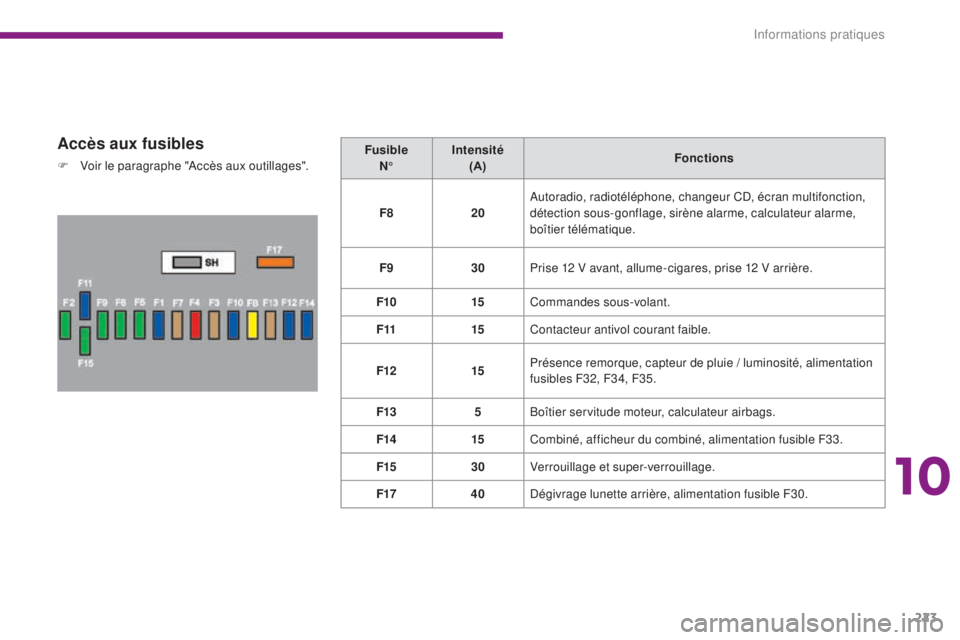

Accès aux fusibles
F Voir le paragraphe "Accès aux outillages".Fusible
N° Intensité
(A) Fonctions
F8 20Autoradio, radiotéléphone, changeur CD, écran multifonction,
détection sous-gonflage, sirène alarme, calculateur alarme,
boîtier télématique.
F9 30Prise 12 V avant, allume-cigares, prise 12 V arrière.
F10 15Commandes sous-volant.
F11 15Contacteur antivol courant faible.
F12 15Présence remorque, capteur de pluie / luminosité, alimentation
fusibles F32, F34, F35.
F13 5Boîtier servitude moteur, calculateur airbags.
F14 15Combiné, afficheur du combiné, alimentation fusible F33.
F15 30Verrouillage et super-verrouillage.
F17 40Dégivrage lunette arrière, alimentation fusible F30.
10
Informations pratiques

241

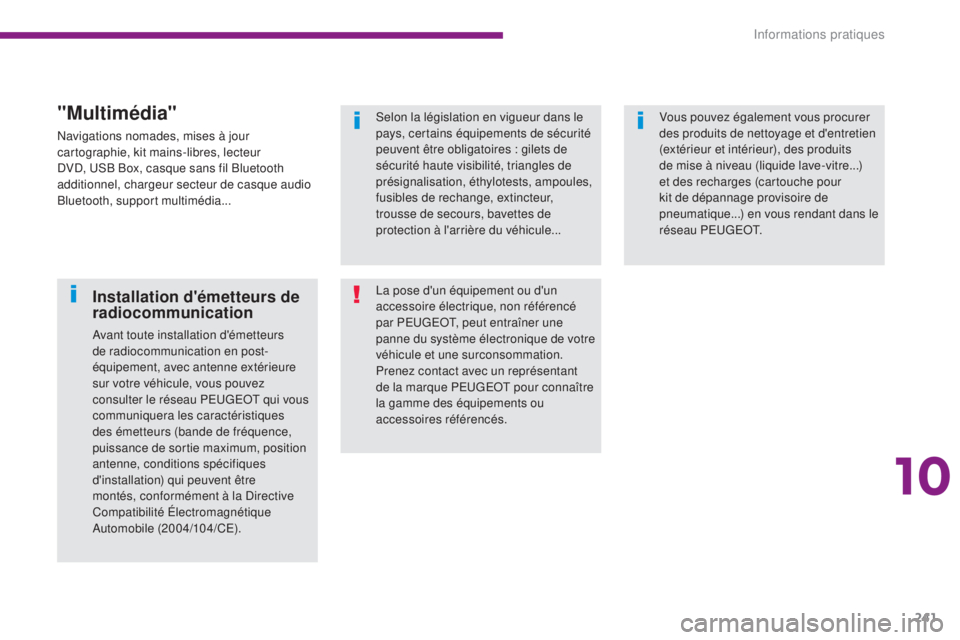

Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires : gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur,
trousse de secours, bavettes de
protection à l'arrière du véhicule...
La pose d'un équipement ou d'un
accessoire électrique, non référencé
par PEUGEOT, peut entraîner une
panne du système électronique de votre
véhicule et une surconsommation.
Prenez contact avec un représentant
de la marque PEUGEOT pour connaître
la gamme des équipements ou
accessoires référencés. Vous pouvez également vous procurer
des produits de nettoyage et d'entretien
(extérieur et intérieur), des produits
de mise à niveau (liquide lave-vitre...)
et des recharges (cartouche pour
kit de dépannage provisoire de
pneumatique...) en vous rendant dans le
réseau PEUGEOT.
Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).
"Multimédia"
Navigations nomades, mises à jour
cartographie, kit mains-libres, lecteur
DVD, USB Box, casque sans fil Bluetooth
additionnel, chargeur secteur de casque audio
Bluetooth, support multimédia...
10
Informations pratiques

255

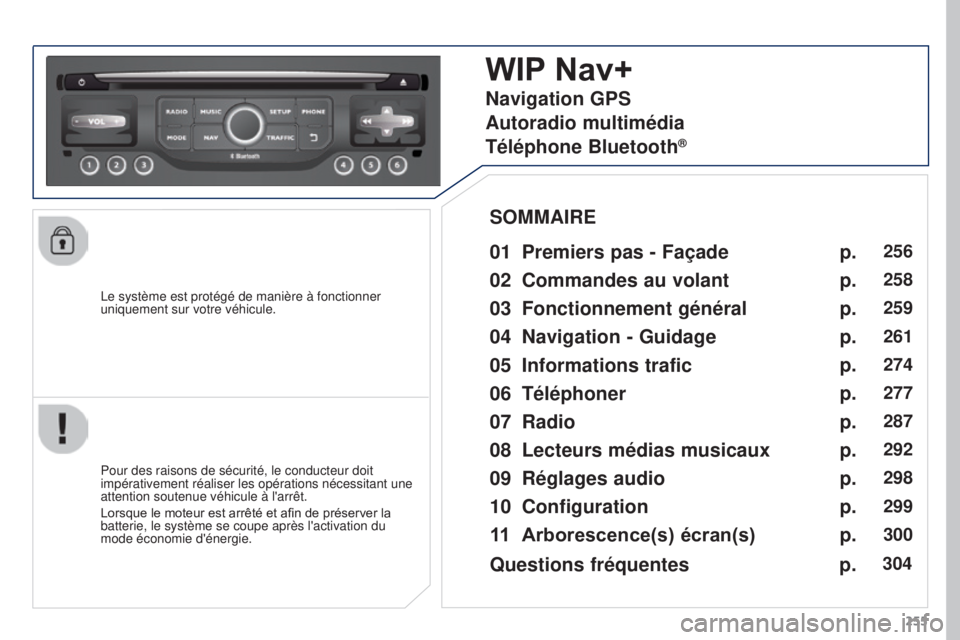

Le système est protégé de manière à fonctionner
uniquement sur votre véhicule.
WIP Nav+
01 Premiers pas - Façade
Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l'arrêt.
Lorsque le moteur est arrêté et afin de préserver la
batterie, le système se coupe après l'activation du
mode économie d'énergie.
SOMMAIRE
02

Commandes au volant
03


Fonction
nement général
04

Navigation
- Guidage
05

Informations
trafic
06
Téléphoner
07
Radio
08

Lecteurs médias musicaux
09


Réglages audio
10

Configuration
11

Arborescence(s)
écran(s) p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
256
258
259
261
274
277
287
292
298
299
300
Navigation GPS
Autoradio multimédia
Téléphone Bluetooth
®
Questions fréquentes
p. 304

01

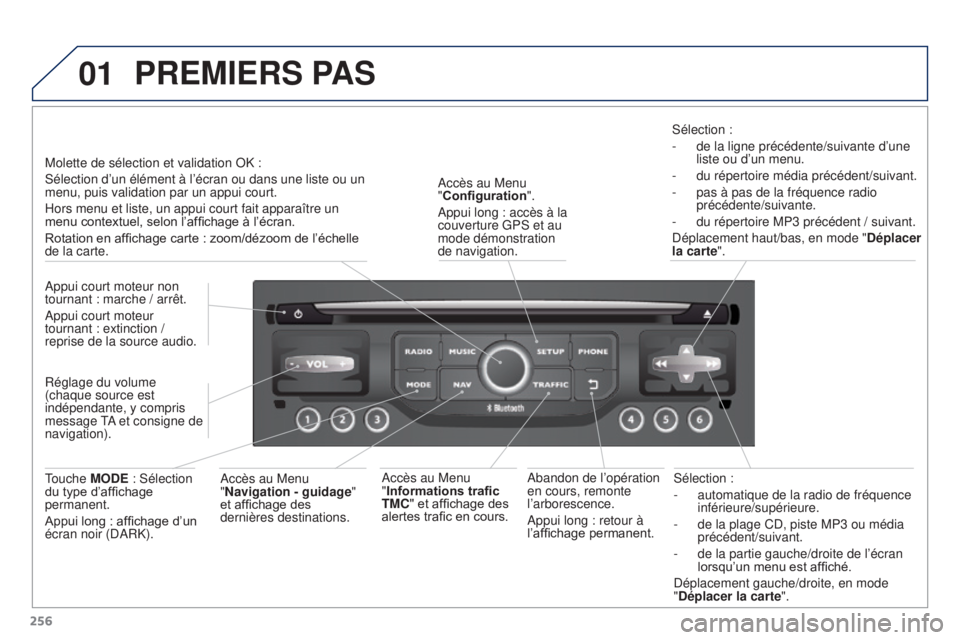

256Sélection :
-

automatique de la radio de fréquence
inférieure/supérieure.
-

de la plage CD, piste MP3 ou média
précédent/suivant.
-

de la partie gauche/droite de l’écran
lorsqu’un menu est affiché.
Déplacement gauche/droite, en mode
"
Déplacer la carte
".
Abandon de l’opération
en cours, remonte
l’arborescence.
Appui long : retour à
l’affichage permanent.
Accès au Menu
"Configuration
".
Appui long : accès à la
couverture GPS et au
mode démonstration
de navigation.
Accès au Menu
"Informations trafic
TMC" et affichage des
alertes trafic en cours. Sélection :
-
de la ligne précédente/suivante d’une
liste ou d’un menu.
-

du répertoire média précédent/suivant.
-

pas à pas de la fréquence radio
précédente/suivante.
-

du répertoire MP3 précédent / suivant.
Déplacement haut/bas, en mode " Déplacer
la carte
".
PREMIERS PAS
Accès au Menu
"Navigation - guidage
"
et affichage des
dernières destinations.
Appui court moteur non
tournant : marche / arrêt.
Appui court moteur
tournant : extinction /
reprise de la source audio.
Touche MODE : Sélection
du type d’affichage
permanent.
Appui long : affichage d’un
écran noir (DARK). Molette de sélection et validation OK :
Sélection d’un élément à l’écran ou dans une liste \
ou un
menu, puis validation par un appui court.
Hors menu et liste, un appui court fait apparaître un
menu contextuel, selon l’affichage à l’écran.
Rotation en affichage carte : zoom/dézoom de l’échelle
de la carte.
Réglage du volume
(chaque source est
indépendante, y compris
message TA et consigne de
navigation).

01
257

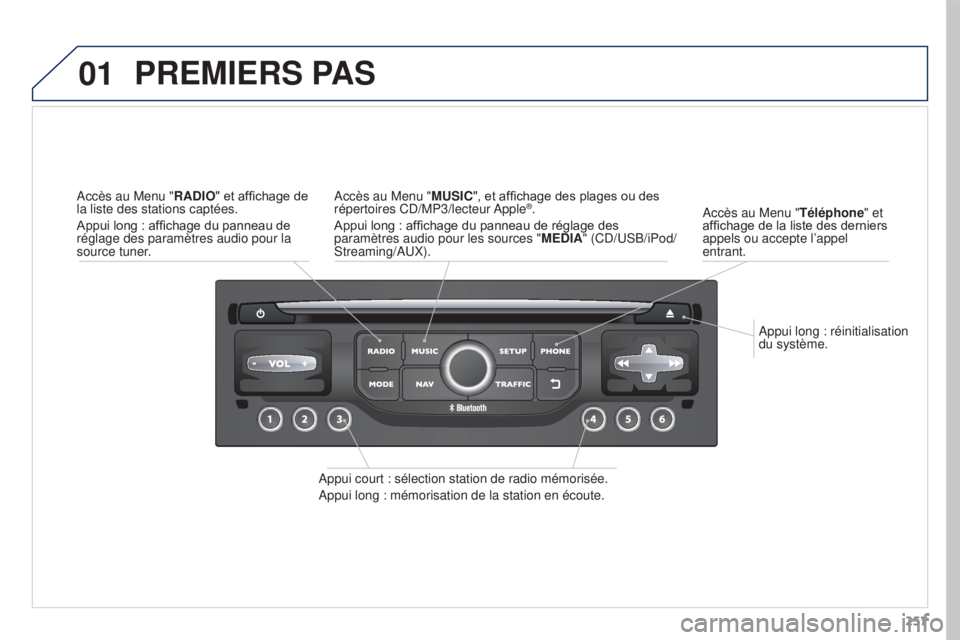

Appui long : réinitialisation
du système.
Accès au Menu "Téléphone" et
affichage de la liste des derniers
appels ou accepte l’appel
entrant.
PREMIERS PAS
Appui court : sélection station de radio mémorisée.
Appui long : mémorisation de la station en écoute. Accès au Menu "MUSIC", et affichage des plages ou des
répertoires CD/MP3/lecteur Apple
®.
Appui long : affichage du panneau de réglage des
paramètres audio pour les sources " MEDIA" (CD/USB/iPod/
Streaming/AUX).
Accès au Menu "RADIO" et affichage de
la liste des stations captées.
Appui long : affichage du panneau de
réglage des paramètres audio pour la
source tuner.

02

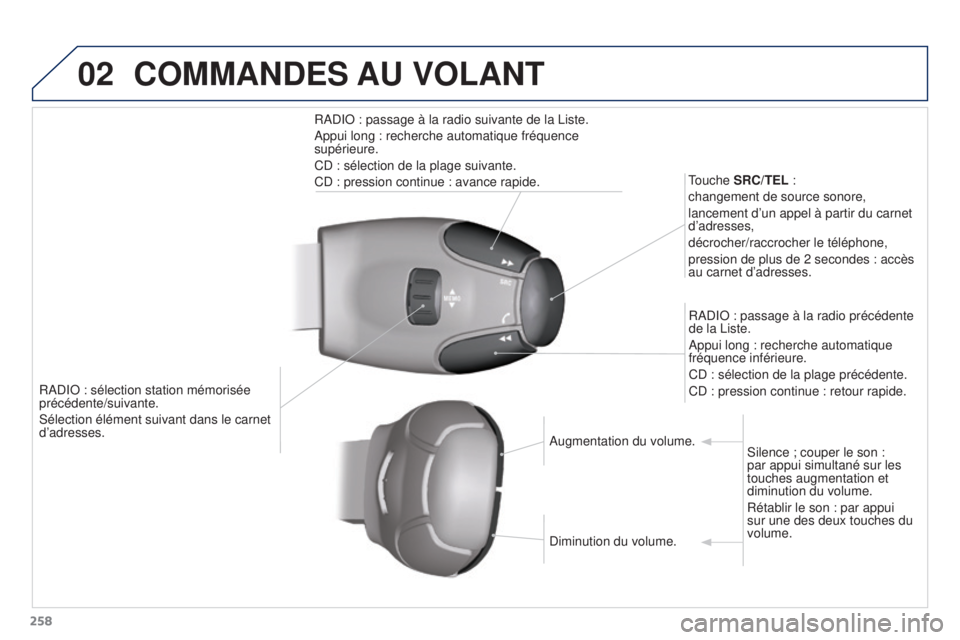

258RADIO : sélection station mémorisée
précédente/suivante.
Sélection élément suivant dans le carnet
d’adresses. Touche SRC/TEL :
changement de source sonore,
lancement d’un appel à partir du carnet
d’adresses,
décrocher/raccrocher le téléphone,
pression de plus de 2 secondes : accès
au carnet d’adresses.
RADIO : passage à la radio précédente
de la Liste.
Appui long : recherche automatique
fréquence inférieure.
CD : sélection de la plage précédente.
CD : pression continue : retour rapide.
RADIO : passage à la radio suivante de la Liste.
Appui long : recherche automatique fréquence
supérieure.
CD : sélection de la plage suivante.
CD : pression continue : avance rapide.
Augmentation du volume.
Diminution du volume.Silence ; couper le son :
par appui simultané sur les
touches augmentation et
diminution du volume.
Rétablir le son : par appui
sur une des deux touches du
volume.
COMMANDES AU VOLANT

03
259

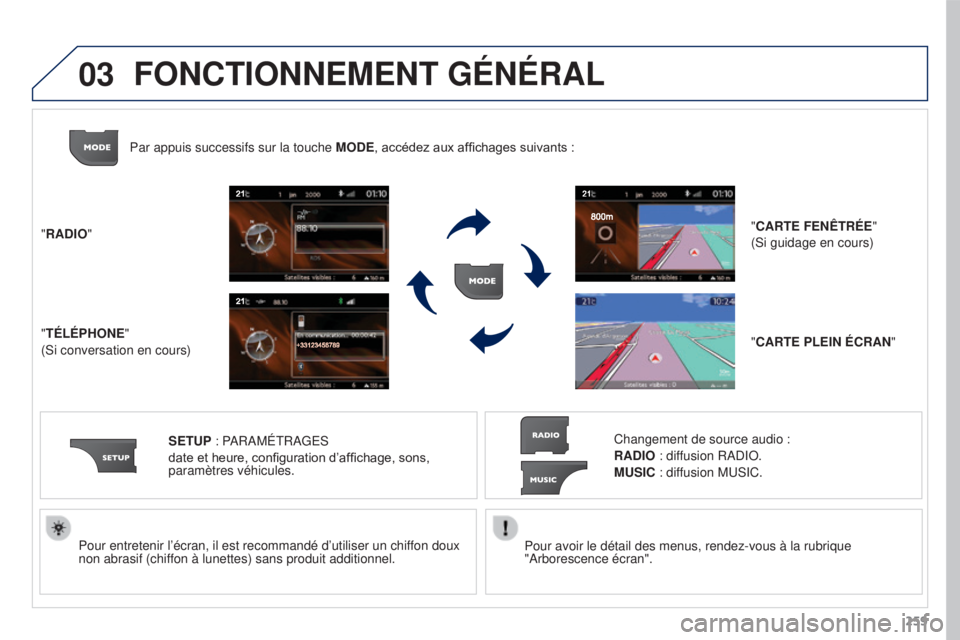

Pour avoir le détail des menus, rendez-vous à la rubrique
"Arborescence écran".
Pour entretenir l’écran, il est recommandé d’utiliser un chi\
ffon doux
non abrasif (chiffon à lunettes) sans produit additionnel.
"RADIO"
"TÉLÉPHONE"
(Si conversation en cours)
SETUP : PARAMÉTRAGES
date et heure, configuration d’affichage, sons,
paramètres véhicules. Changement de source audio :
RADIO : diffusion RADIO.
MUSIC : diffusion MUSIC.
Par appuis successifs sur la touche
MODE, accédez aux affichages suivants :
"CARTE PLEIN ÉCRAN" "CARTE FENÊTRÉE"
(Si guidage en cours)
FONCTIONNEMENT GÉNÉRAL

03

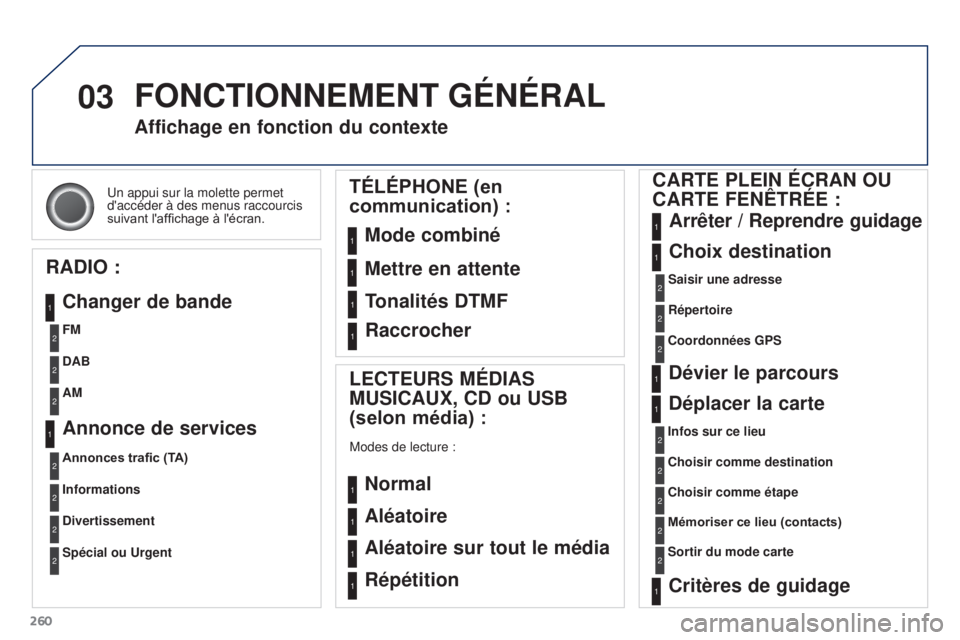

260Un appui sur la molette permet
d'accéder à des menus raccourcis
suivant l'affichage à l'écran.
Affichage en fonction du contexte
RADIO : Changer de bande
LECTEURS MÉDIAS
MUSICAUX, CD ou USB
(selon média) :
Modes de lecture :
Normal
Aléatoire
Aléatoire sur tout le média
Répétition
TÉLÉPHONE (en
communication) :
Mode combiné CARTE PLEIN ÉCRAN OU
CARTE FENÊTRÉE :
Arrêter / Reprendre guidage
Choix destination
Saisir une adresse
Répertoire
Coordonnées GPS
Dévier le parcours
Déplacer la carte
Infos sur ce lieu
Choisir comme destination Choisir comme étape
Mémoriser ce lieu (contacts)
Sortir du mode carte
Critères de guidage
Mettre en attente
Tonalités DTMF
Raccrocher
1
1
1
1
1
1
1
2
2
2
2
2
1
2
2
2
1
1
1
1
1
1FM
Annonces trafic (TA) DAB
Informations AM
Divertissement
Spécial ou Urgent2
2
2
2
2
2
2
Annonce de services1
FONCTIONNEMENT GÉNÉRAL
