2015.5 OPEL ZAFIRA C display

102Instrumenten en bedieningsorganenInstrumenten en
bedieningsorganenBedieningsorganen ....................102
Waarschuwingslampen, meters
en controlelampen .....................110
Informatiedisplays ......................122
Boordinformatie ......................... 128
Tripcomputer .............................. 132
Persoonlijke instellingen ............135Bedieningsorganen
Stuurwielverstelling
Hendel omlaagbewegen, stuurwiel
instellen, hendel omhoogbewegen en
vergrendelen.
Stuurwiel uitsluitend bij stilstaande
auto en ontgrendeld stuurslot verstel‐ len.
Stuurbedieningsknoppen
U kunt het infotainment-systeem, be‐
paalde bestuurdersondersteunings‐
systemen en een aangesloten mo‐
biele telefoon bedienen met de knop‐ pen op het stuurwiel.
Meer informatie staat in de handlei‐
ding van het infotainment-systeem.
Bestuurdersondersteuningssyste‐
men 3 184.

106Instrumenten en bedieningsorganen
Druk de wipschakelaar in om de ach‐terruitwisser aan te zetten:bovenste stand=continue werkingonderste stand=onderbroken wer‐
kingmiddenstand=uit
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit ge‐ spoten en de ruitenwisser maakt en‐
kele slagen.
Niet inschakelen wanneer de achter‐
ruit bevroren is.
Uitschakelen in wasstraten.
Als de voorruitwisser aanstaat, wordt
de achterruitwisser bij het inschake‐
len van de achteruitversnelling auto‐
matisch ingeschakeld.
U kunt deze functie in- of uitschakelen in het menu Instellingen op het
Info-display.
Persoonlijke instellingen 3 135.
De achterruitsproeier wordt gedeacti‐
veerd wanneer het vloeistofpeil te
laag is.
BuitentemperatuurEen dalende temperatuur wordt on‐
middellijk aangeduid, een stijgende
temperatuur met enige vertraging.
Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐ wingsbericht op het Driver Informa‐
tion Center met Uplevel-Combi-dis‐
play.
9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het weg‐
dek al beijzeld zijn.

Instrumenten en bedieningsorganen107KlokDatum en tijd worden op het
Info-Display weergegeven.
Datum- en tijdinstellingen
CD 400plus/CD 400/CD300
Druk op CONFIG . Nu verschijnt het
menu Instellingen .
Selecteer Tijd en datum .
Te selecteren instellingsopties:
■ Tijd instellen: Wijzigt de op het dis‐
play weergegeven tijd.
■ Datum instellen: Wijzigt de op het
display weergegeven datum.
■ Tijdopmaak instellen : Wijzigt de
urenindicatie tussen 12 uur en 24
uur .
■ Datumopmaak instellen : Wijzigt de
datumindicatie tussen MM/DD/
JJJJ en DD.MM.JJJJ .
■ Kloksynchr. RDS-signaal : Het
RDS-signaal van de meeste VHF-
zenders stelt automatisch de tijd in.
De RDS-tijdsynchronisatie kan en‐
kele minuten in beslag nemen.
Sommige zenders zenden geen
correct tijdsignaal uit. Het is dan
raadzaam de automatische tijdsyn‐ chronisatie uit te schakelen.
Persoonlijke instellingen 3 135.
Datum- en tijdinstellingen
Navi 950/Navi 650/CD 600
Druk op CONFIG en selecteer dan
het menu-onderdeel Tijd en datum
om het respectieve submenu weer te
geven.
Let op
Als Kloksynchr. RDS-signaal geac‐
tiveerd is, worden tijd en datum au‐
tomatisch door het systeem inge‐
steld.
Zie de infotainment-handleiding
voor nadere informatie.
Tijd instellen
Selecteer de menuoptie Tijd
instellen om de tijdsinstellingen aan
te passen. Draai aan de multifunctio‐
nele knop om de eerste instelling aan
te passen.

112Instrumenten en bedieningsorganen
Rijden op LPG
Door LPG in te drukken kunt u wisse‐
len tussen het gebruik van benzine en LPG. De led 1-status toont de hui‐
dige werkingsmodus.
1 uit=rijden op benzine1 brandt=rijden op LPG1 knippert=omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Brandstof voor het rijden op LPG
3 217.
Koelvloeistoftemperatuur‐ meter
Geeft de koelvloeistoftemperatuur
aan.
linker zone=bedrijfstempera‐
tuur motor nog niet bereiktmiddelste
gebied=normale bedrijfs‐
temperatuurrechter zone=temperatuur te
hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.

Instrumenten en bedieningsorganen113
Het Uplevel-Combi-display geeft de
resterende levensduur van de olie
aan in het Informatie- menu voertuig .
In het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk voor het resetten op de toets
SET/CLR . Daarom moet het contact
aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information
Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 122.
Service-informatie 3 278.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐
len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood=gevaar, belangrijke herinne‐ ringGeel=waarschuwing, aanwijzing,
storingGroen=inschakelbevestigingBlauw=inschakelbevestigingWit=inschakelbevestiging

118Instrumenten en bedieningsorganen9Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 178.
Opschakelen
[ brandt groen als een controlelamp
of verschijnt als een symbool op het
Driver Information Center met Uple‐
vel-Combi-display wanneer opscha‐
kelen voor een zuinig verbruik wordt
aanbevolen.
Bij sommige versies verschijnt de
schakelaanduiding als een pop-up op
het Driver Information Center.
EcoFlex rijhulp 3 132.
Stuurbekrachtiging c brandt geel.
Gaat branden met verminderde stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop/Start-systeem 3 166.
Gaat branden met
uitgeschakelde stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats inroepen.Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 201.

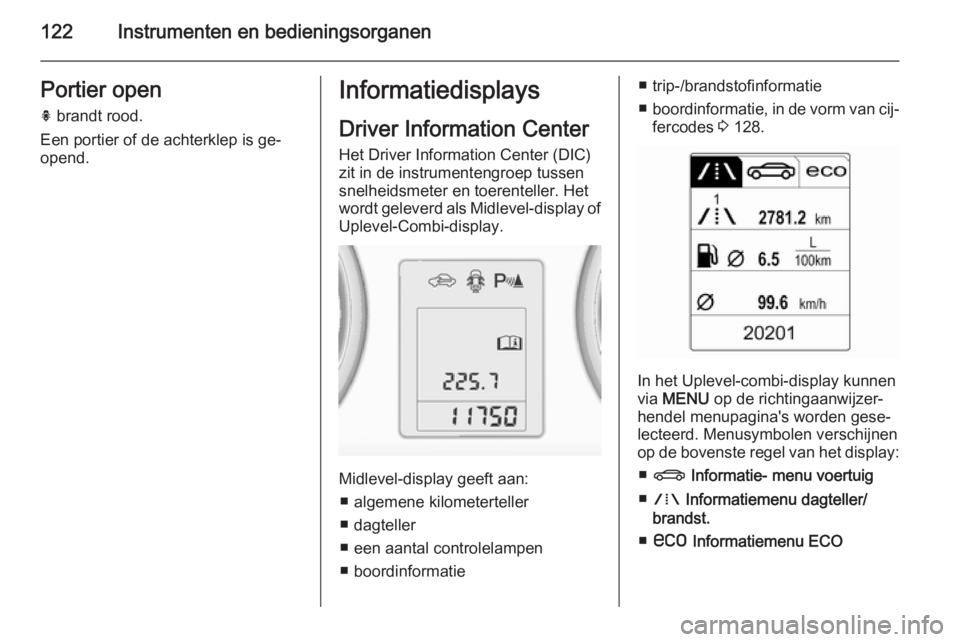

122Instrumenten en bedieningsorganenPortier openh brandt rood.
Een portier of de achterklep is ge‐
opend.Informatiedisplays
Driver Information Center Het Driver Information Center (DIC)
zit in de instrumentengroep tussen
snelheidsmeter en toerenteller. Het
wordt geleverd als Midlevel-display of Uplevel-Combi-display.
Midlevel-display geeft aan:
■ algemene kilometerteller
■ dagteller
■ een aantal controlelampen
■ boordinformatie
■ trip-/brandstofinformatie
■ boordinformatie, in de vorm van cij‐
fercodes 3 128.
In het Uplevel-combi-display kunnen
via MENU op de richtingaanwijzer‐
hendel menupagina's worden gese‐
lecteerd. Menusymbolen verschijnen
op de bovenste regel van het display:
■ X Informatie- menu voertuig
■ W Informatiemenu dagteller/
brandst.
■ s Informatiemenu ECO

Instrumenten en bedieningsorganen123
Sommige functies op het display ver‐schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Persoonlijke instellingen 3 135. Op‐
geslagen instellingen 3 25.
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om tussen de menu's
te schakelen of om vanuit een sub‐ menu één niveau terug te gaan.
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op de toets SET/CLR om een
functie te kiezen of om een melding te
bevestigen.
Informatie- menu voertuig
Druk op MENU om de Informatie-
menu voertuig te selecteren of selec‐
teer X op het Uplevel-Combi-dis‐
play.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.
Volg de instructies in de submenu's. Afhankelijk van de versies kunnen
mogelijke submenu's zijn:
■ Eenheid : U kunt de eenheden op
de displays veranderen.
■ Bandenspanning : Controleert de
bandenspanning van alle banden
onder het rijden 3 256.
■ Bandenbelasting : Selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 256.
