2015.5 OPEL ZAFIRA C Інструкція з експлуатації інформаційно-розважальної системи (in Ukrainian)

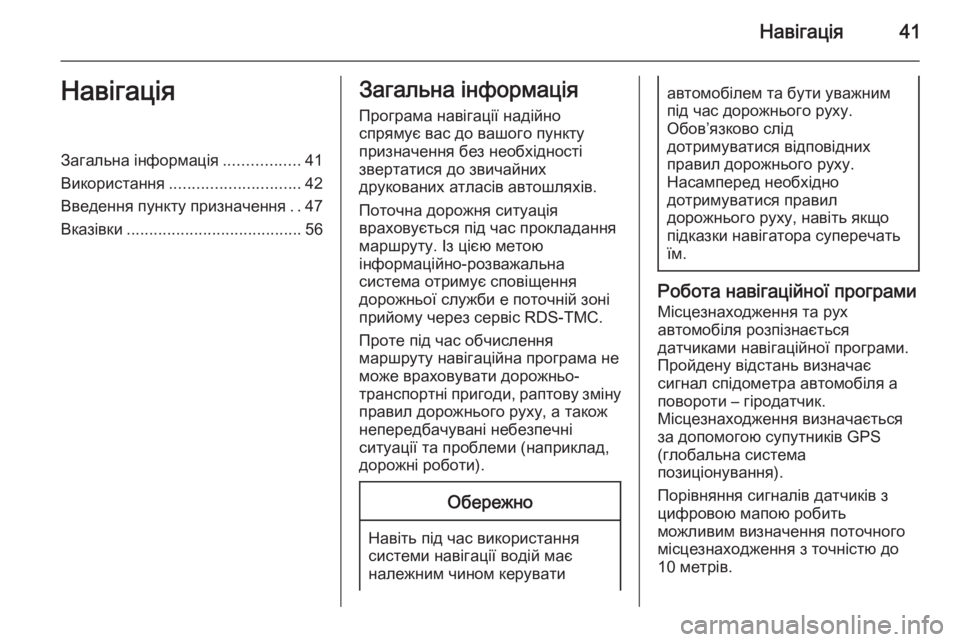

Навігація41НавігаціяЗагальна інформація.................41
Використання ............................. 42
Введення пункту призначення ..47
Вказівки ....................................... 56Загальна інформація
Програма навігації надійно
спрямує вас до вашого пункту
призначення без необхідності
звертатися до звичайних
друкованих атласів автошляхів.
Поточна дорожня ситуація
враховується під час прокладання
маршруту. Із цією метою
інформаційно-розважальна
система отримує сповіщення
дорожньої служби e поточній зоні
прийому через сервіс RDS-TMC.
Проте під час обчислення
маршруту навігаційна програма не
може враховувати дорожньо-
транспортні пригоди, раптову зміну правил дорожнього руху, а також
непередбачувані небезпечні
ситуації та проблеми (наприклад,
дорожні роботи).Обережно
Навіть під час використання системи навігації водій має
належним чином керувати
автомобілем та бути уважним
під час дорожнього руху.
Обов’язково слід
дотримуватися відповідних
правил дорожнього руху.
Насамперед необхідно
дотримуватися правил
дорожнього руху, навіть якщо
підказки навігатора суперечать
їм.
Робота навігаційної програми
Місцезнаходження та рух
автомобіля розпізнається
датчиками навігаційної програми.
Пройдену відстань визначає
сигнал спідометра автомобіля а
повороти – гіродатчик.
Місцезнаходження визначається
за допомогою супутників GPS
(глобальна система
позиціонування).
Порівняння сигналів датчиків з
цифровою мапою робить
можливим визначення поточного
місцезнаходження з точністю до
10 метрів.

42Навігація

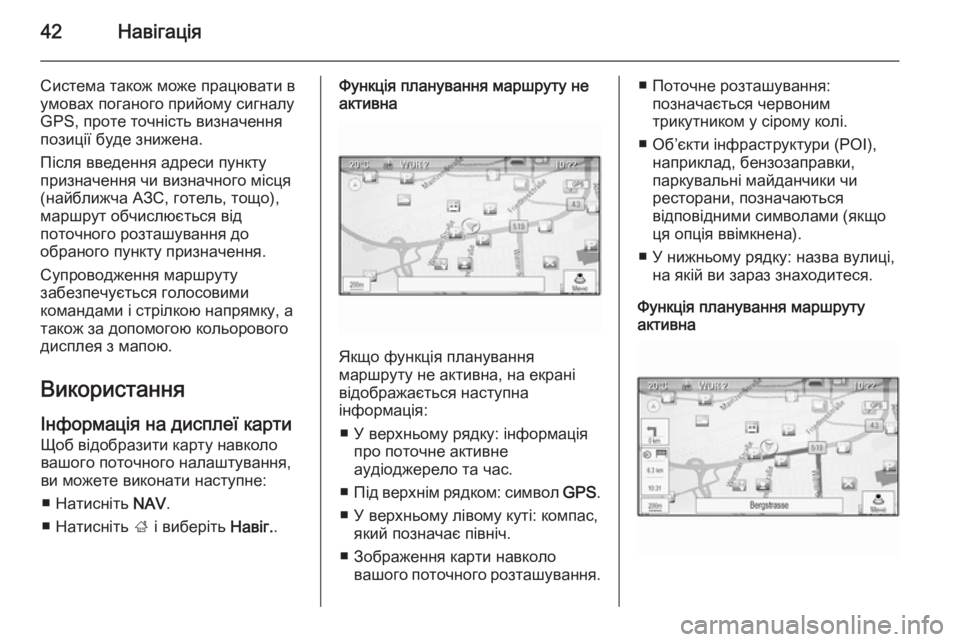

Система також може працювати в
умовах поганого прийому сигналу
GPS, проте точність визначення
позиції буде знижена.
Після введення адреси пункту
призначення чи визначного місця
(найближча АЗС, готель, тощо),
маршрут обчислюється від
поточного розташування до
обраного пункту призначення.
Супроводження маршруту
забезпечується голосовими
командами і стрілкою напрямку, а
також за допомогою кольорового
дисплея з мапою.
Використання
Інформація на дисплеї карти Щоб відобразити карту навколо
вашого поточного налаштування,
ви можете виконати наступне:
■ Натисніть NAV.
■ Натисніть ; і виберіть Навіг..Функція планування маршруту не
активна
Якщо функція планування
маршруту не активна, на екрані
відображається наступна
інформація:
■ У верхньому рядку: інформація про поточне активне
аудіоджерело та час.
■ Під верхнім рядком: символ GPS.
■ У верхньому лівому куті: компас, який позначає північ.
■ Зображення карти навколо вашого поточного розташування.
■ Поточне розташування:позначається червоним
трикутником у сірому колі.
■ Об’єкти інфраструктури (РОІ), наприклад, бензозаправки,
паркувальні майданчики чи
ресторани, позначаються
відповідними символами (якщо
ця опція ввімкнена).
■ У нижньому рядку: назва вулиці, на якій ви зараз знаходитеся.
Функція планування маршруту
активна

Навігація43

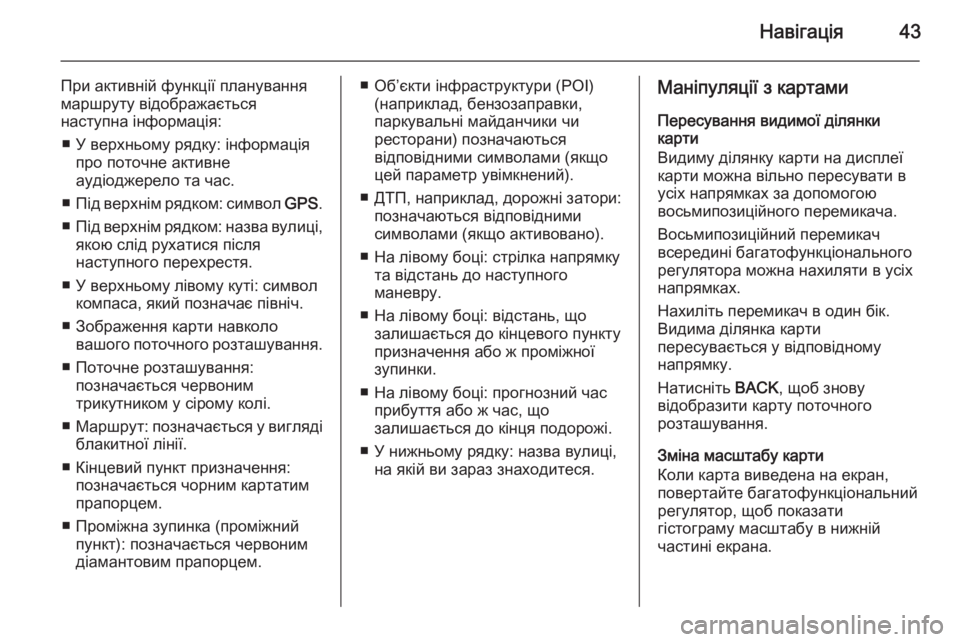

При активній функції планування
маршруту відображається
наступна інформація:
■ У верхньому рядку: інформація про поточне активне
аудіоджерело та час.
■ Під верхнім рядком: символ GPS.
■ Під верхнім рядком: назва вулиці,
якою слід рухатися після
наступного перехрестя.
■ У верхньому лівому куті: символ компаса, який позначає північ.
■ Зображення карти навколо вашого поточного розташування.
■ Поточне розташування: позначається червоним
трикутником у сірому колі.
■ Маршрут: позначається у вигляді
блакитної лінії.
■ Кінцевий пункт призначення: позначається чорним картатим
прапорцем.
■ Проміжна зупинка (проміжний пункт): позначається червоним
діамантовим прапорцем.■ Об’єкти інфраструктури (РОІ) (наприклад, бензозаправки,
паркувальні майданчики чи
ресторани) позначаються
відповідними символами (якщо
цей параметр увімкнений).
■ ДТП, наприклад, дорожні затори: позначаються відповідними
символами (якщо активовано).
■ На лівому боці: стрілка напрямку та відстань до наступного
маневру.
■ На лівому боці: відстань, що залишається до кінцевого пункту
призначення або ж проміжної
зупинки.
■ На лівому боці: прогнозний час прибуття або ж час, що
залишається до кінця подорожі.
■ У нижньому рядку: назва вулиці, на якій ви зараз знаходитеся.Маніпуляції з картами
Пересування видимої ділянки
карти
Видиму ділянку карти на дисплеї
карти можна вільно пересувати в
усіх напрямках за допомогою
восьмипозиційного перемикача.
Восьмипозиційний перемикач
всередині багатофункціонального
регулятора можна нахиляти в усіх
напрямках.
Нахиліть перемикач в один бік.
Видима ділянка карти
пересувається у відповідному
напрямку.
Натисніть BACK, щоб знову
відобразити карту поточного
розташування.
Зміна масштабу карти
Коли карта виведена на екран,
повертайте багатофункціональний регулятор, щоб показати
гістограму масштабу в нижній
частині екрана.

44Навігація

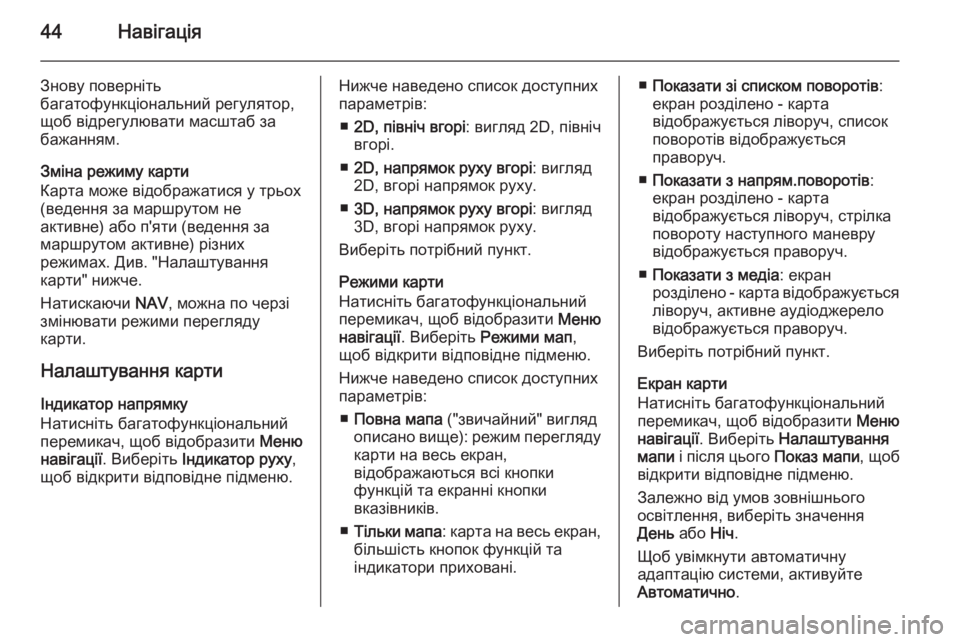

Знову поверніть
багатофункціональний регулятор,
щоб відрегулювати масштаб за
бажанням.
Зміна режиму карти
Карта може відображатися у трьох
(ведення за маршрутом не
активне) або п'яти (ведення за
маршрутом активне) різних
режимах. Див. "Налаштування
карти" нижче.
Натискаючи NAV, можна по черзі
змінювати режими перегляду
карти.
Налаштування карти
Індикатор напрямку
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Виберіть Індикатор руху ,
щоб відкрити відповідне підменю.Нижче наведено список доступних
параметрів:
■ 2D, північ вгорі : вигляд 2D, північ
вгорі.
■ 2D, напрямок руху вгорі : вигляд
2D, вгорі напрямок руху.
■ 3D, напрямок руху вгорі : вигляд
3D, вгорі напрямок руху.
Виберіть потрібний пункт.
Режими карти
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Виберіть Режими мап ,
щоб відкрити відповідне підменю.
Нижче наведено список доступних
параметрів:
■ Повна мапа ("звичайний" вигляд
описано вище): режим перегляду
карти на весь екран,
відображаються всі кнопки
функцій та екранні кнопки
вказівників.
■ Тільки мапа : карта на весь екран,
більшість кнопок функцій та
індикатори приховані.■ Показати зі списком поворотів :
екран розділено - карта відображується ліворуч, список
поворотів відображується
праворуч.
■ Показати з напрям.поворотів :
екран розділено - карта
відображується ліворуч, стрілка
повороту наступного маневру відображується праворуч.
■ Показати з медіа : екран
розділено - карта відображується
ліворуч, активне аудіоджерело
відображується праворуч.
Виберіть потрібний пункт.
Екран карти
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Виберіть Налаштування
мапи і після цього Показ мапи, щоб
відкрити відповідне підменю.
Залежно від умов зовнішнього
освітлення, виберіть значення
День або Ніч.
Щоб увімкнути автоматичну
адаптацію системи, активуйте
Автоматично .

Навігація45

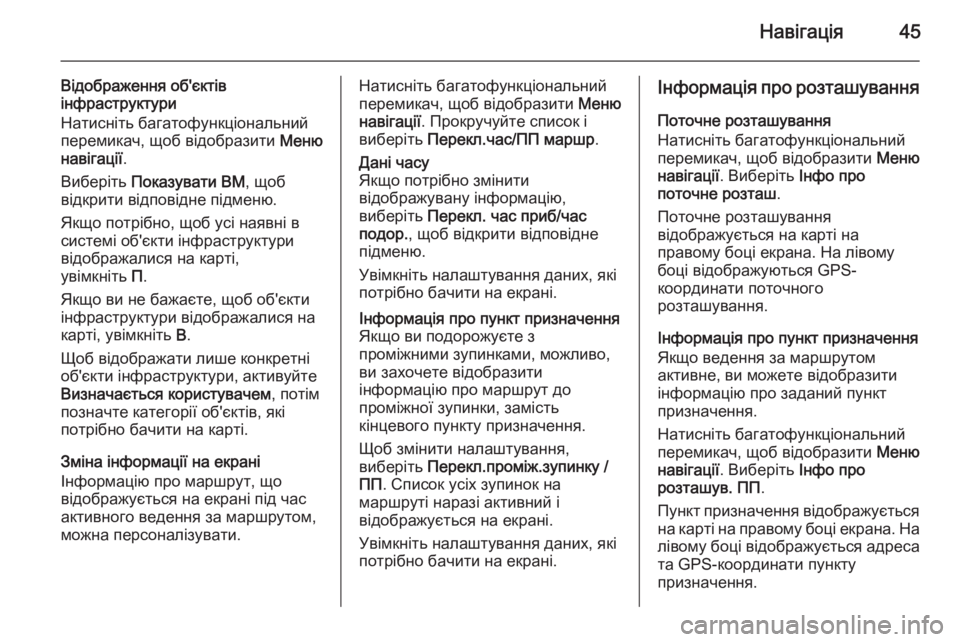

Відображення об'єктів
інфраструктури
Натисніть багатофункціональний перемикач, щоб відобразити Меню
навігації .
Виберіть Показувати ВМ , щоб
відкрити відповідне підменю.
Якщо потрібно, щоб усі наявні в
системі об'єкти інфраструктури
відображалися на карті,
увімкніть П.
Якщо ви не бажаєте, щоб об'єкти
інфраструктури відображалися на
карті, увімкніть В.
Щоб відображати лише конкретні
об'єкти інфраструктури, активуйте
Визначається користувачем , потім
позначте категорії об'єктів, які
потрібно бачити на карті.
Зміна інформації на екрані
Інформацію про маршрут, що
відображується на екрані під час активного ведення за маршрутом,
можна персоналізувати.Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Прокручуйте список і
виберіть Перекл.час/ПП маршр .Дані часу
Якщо потрібно змінити
відображувану інформацію,
виберіть Перекл. час приб/час
подор. , щоб відкрити відповідне
підменю.
Увімкніть налаштування даних, які
потрібно бачити на екрані.Інформація про пункт призначення
Якщо ви подорожуєте з
проміжними зупинками, можливо,
ви захочете відобразити
інформацію про маршрут до
проміжної зупинки, замість
кінцевого пункту призначення.
Щоб змінити налаштування,
виберіть Перекл.проміж.зупинку /
ПП . Список усіх зупинок на
маршруті наразі активний і
відображується на екрані.
Увімкніть налаштування даних, які
потрібно бачити на екрані.Інформація про розташування
Поточне розташування
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Виберіть Інфо про
поточне розташ .
Поточне розташування
відображується на карті на
правому боці екрана. На лівому
боці відображуються GPS-
координати поточного
розташування.
Інформація про пункт призначення
Якщо ведення за маршрутом
активне, ви можете відобразити інформацію про заданий пункт
призначення.
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Виберіть Інфо про
розташув. ПП .
Пункт призначення відображується на карті на правому боці екрана. На
лівому боці відображується адреса
та GPS-координати пункту
призначення.

46Навігація

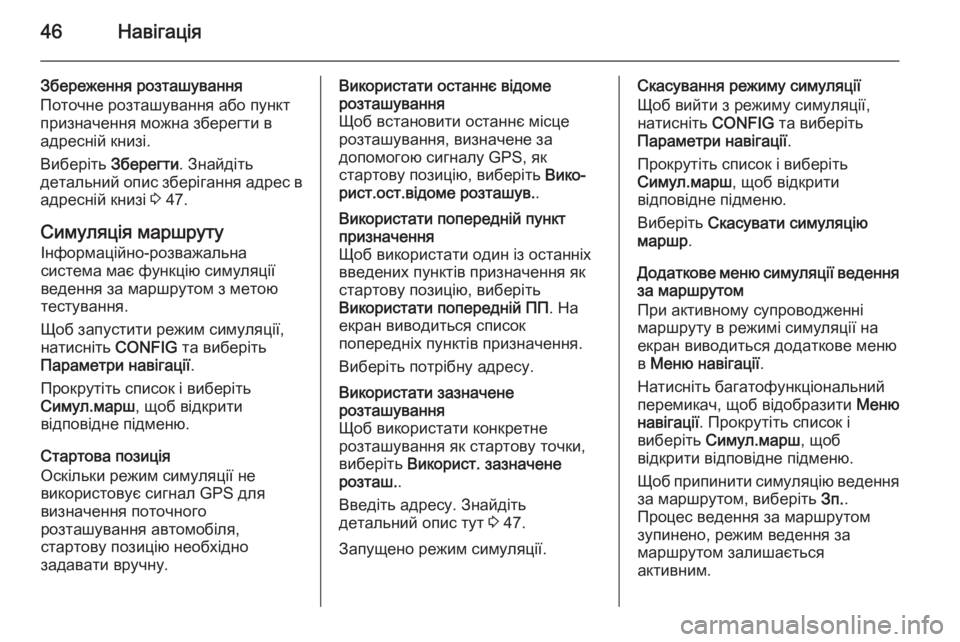

Збереження розташування
Поточне розташування або пункт
призначення можна зберегти в
адресній книзі.
Виберіть Зберегти. Знайдіть
детальний опис зберігання адрес в
адресній книзі 3 47.
Симуляція маршруту Інформаційно-розважальна
система має функцію симуляції
ведення за маршрутом з метою
тестування.
Щоб запустити режим симуляції,
натисніть CONFIG та виберіть
Параметри навігації .
Прокрутіть список і виберіть
Симул.марш , щоб відкрити
відповідне підменю.
Стартова позиція
Оскільки режим симуляції не
використовує сигнал GPS для
визначення поточного
розташування автомобіля,
стартову позицію необхідно
задавати вручну.Використати останнє відоме
розташування
Щоб встановити останнє місце
розташування, визначене за
допомогою сигналу GPS, як
стартову позицію, виберіть Вико‐
рист.ост.відоме розташув. .Використати попередній пункт
призначення
Щоб використати один із останніх введених пунктів призначення як
стартову позицію, виберіть
Використати попередній ПП . На
екран виводиться список
попередніх пунктів призначення.
Виберіть потрібну адресу.Використати зазначене
розташування
Щоб використати конкретне
розташування як стартову точки,
виберіть Використ. зазначене
розташ. .
Введіть адресу. Знайдіть
детальний опис тут 3 47.
Запущено режим симуляції.
Скасування режиму симуляції
Щоб вийти з режиму симуляції,
натисніть CONFIG та виберіть
Параметри навігації .
Прокрутіть список і виберіть
Симул.марш , щоб відкрити
відповідне підменю.
Виберіть Скасувати симуляцію
маршр .
Додаткове меню симуляції ведення
за маршрутом
При активному супроводженні
маршруту в режимі симуляції на
екран виводиться додаткове меню
в Меню навігації .
Натисніть багатофункціональний
перемикач, щоб відобразити Меню
навігації . Прокрутіть список і
виберіть Симул.марш , щоб
відкрити відповідне підменю.
Щоб припинити симуляцію ведення за маршрутом, виберіть Зп..
Процес ведення за маршрутом
зупинено, режим ведення за
маршрутом залишається
активним.

Навігація47

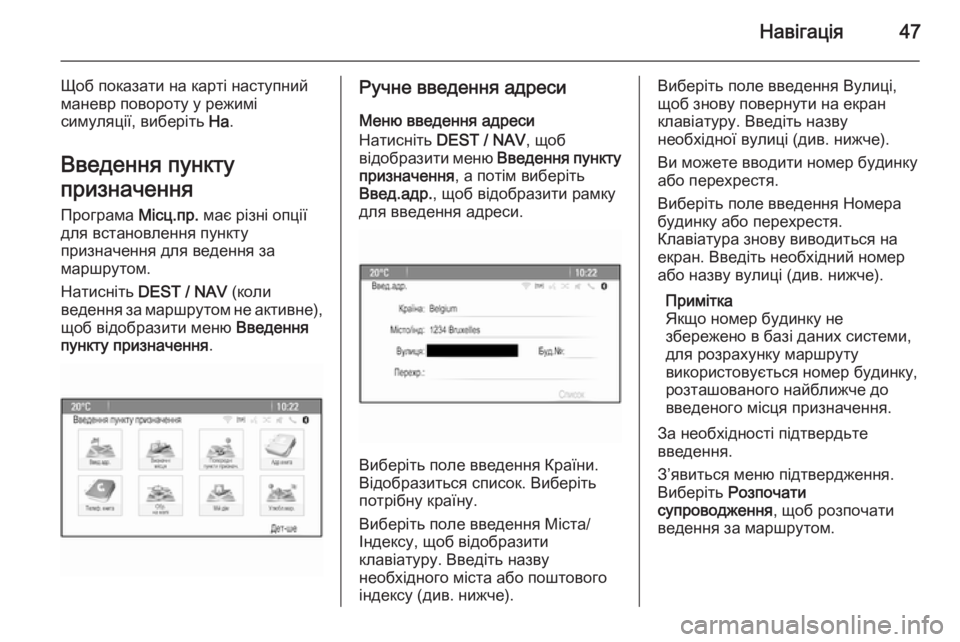

Щоб показати на карті наступний
маневр повороту у режимі
симуляції, виберіть На.
Введення пункту
призначення
Програма Місц.пр. має різні опції
для встановлення пункту
призначення для ведення за
маршрутом.
Натисніть DEST / NAV (коли
ведення за маршрутом не активне),
щоб відобразити меню Введення
пункту призначення .Ручне введення адреси
Меню введення адреси
Натисніть DEST / NAV , щоб
відобразити меню Введення пункту
призначення , а потім виберіть
Введ.адр. , щоб відобразити рамку
для введення адреси.
Виберіть поле введення Країни.
Відобразиться список. Виберіть
потрібну країну.
Виберіть поле введення Міста/ Індексу, щоб відобразити
клавіатуру. Введіть назву
необхідного міста або поштового
індексу (див. нижче).
Виберіть поле введення Вулиці,
щоб знову повернути на екран
клавіатуру. Введіть назву
необхідної вулиці (див. нижче).
Ви можете вводити номер будинку
або перехрестя.
Виберіть поле введення Номера будинку або перехрестя.
Клавіатура знову виводиться на
екран. Введіть необхідний номер
або назву вулиці (див. нижче).
Примітка
Якщо номер будинку не
збережено в базі даних системи,
для розрахунку маршруту
використовується номер будинку, розташованого найближче до
введеного місця призначення.
За необхідності підтвердьте
введення.
З’явиться меню підтвердження. Виберіть Розпочати
супроводження , щоб розпочати
ведення за маршрутом.

48Навігація

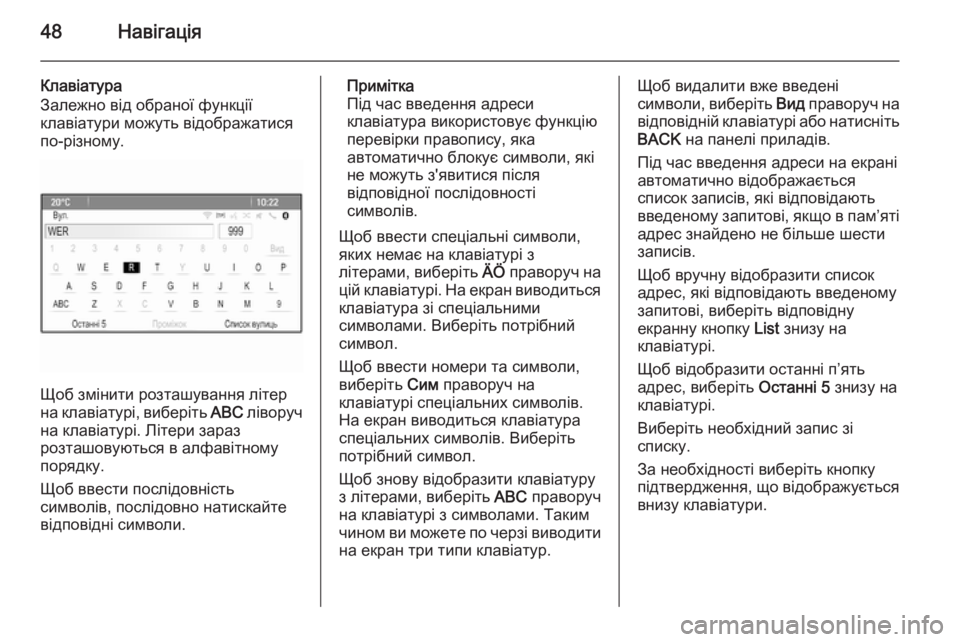

Клавіатура
Залежно від обраної функції
клавіатури можуть відображатися по-різному.
Щоб змінити розташування літер
на клавіатурі, виберіть ABC ліворуч
на клавіатурі. Літери зараз
розташовуються в алфавітному
порядку.
Щоб ввести послідовність
символів, послідовно натискайте
відповідні символи.
Примітка
Під час введення адреси
клавіатура використовує функцію перевірки правопису, яка
автоматично блокує символи, які не можуть з'явитися після
відповідної послідовності
символів.
Щоб ввести спеціальні символи, яких немає на клавіатурі з
літерами, виберіть ÄÖ праворуч на
цій клавіатурі. На екран виводиться
клавіатура зі спеціальними
символами. Виберіть потрібний
символ.
Щоб ввести номери та символи,
виберіть Сим праворуч на
клавіатурі спеціальних символів.
На екран виводиться клавіатура
спеціальних символів. Виберіть
потрібний символ.
Щоб знову відобразити клавіатуру
з літерами, виберіть ABC праворуч
на клавіатурі з символами. Таким
чином ви можете по черзі виводити на екран три типи клавіатур.Щоб видалити вже введені
символи, виберіть Вид праворуч на
відповідній клавіатурі або натисніть BACK на панелі приладів.
Під час введення адреси на екрані
автоматично відображається
список записів, які відповідають введеному запитові, якщо в пам’яті
адрес знайдено не більше шести
записів.
Щоб вручну відобразити список
адрес, які відповідають введеному
запитові, виберіть відповідну
екранну кнопку List знизу на
клавіатурі.
Щоб відобразити останні п’ять
адрес, виберіть Останні 5 знизу на
клавіатурі.
Виберіть необхідний запис зі
списку.
За необхідності виберіть кнопку
підтвердження, що відображується
внизу клавіатури.
