Přístroje a ovládací prvky79
levá zóna=motor ještě
nedosáhl provozní
teplotystřední zóna=normální provozní
teplotapravá zóna=teplota je příliš
vysoká
Kontrolka W svítí, pokud je teplota
příliš vysoká 3 84, 3 85.
Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Z fyzikálních důvodů ukazuje teploměr teplotu chladicí kapaliny
motoru pouze tehdy, když je správná
hladina chladicí kapaliny.
Sledování hladiny
motorového oleje Sledování hladiny motorového oleje
pracuje správně, pouze když je
vozidlo zaparkované na rovině
a motor je studený.
Pokud je správná hladina
motorového oleje při zapnutí
zapalování, krátce se v informačním
centru řidiče objeví OIL LEVEL
CORRECT (SPRÁVNÁ HLADINA OLEJE) .
Je-li hladina motorového oleje vyšší
než minimální hladina, stiskněte do
30 sekund tlačítko palubního
počítače na konci páčky stěračů.
Zobrazí se zpráva OIL LEVEL
(HLADINA OLEJE) společně se
čtverečky, které odpovídají hladině
oleje.
Když hladina motorového oleje
klesne, jsou čtverečky na displeji
nahrazeny pomlčkami.▢▢▢▢▢▢=Maximální hladina▢▢▢- - -=Průměrná hladina- - - - - -=Minimální úroveň hladinyPokud hladina motorového oleje
dosáhne minimální úroveň, zobrazí
se po zapnutí zapalování TOP-UP
OIL LEVEL (DOLÍT OLEJ) společně
s A na dobu 30 sekund. Zkontrolujte
a doplňte motorový olej 3 145.
Stisknutím jedno z tlačítek palubního počítače opustíte zobrazení
sledování hladiny motorového oleje.
Palubní počítač 3 90.
Servisní displej
Při zapnutí zapalování se
v informačním centru řidiče může
krátce zobrazit zbývající vzdálenost
do nutnosti provést příští servisní prohlídku. V závislosti na jízdních
podmínkách se interval signalizování
servisní prohlídky může značně
měnit.
Pokud je zbývající vzdálenost do
provedení servisní prohlídky menší
než 3000 km nebo dva měsíce, na
informačním centru řidiče se zobrazí
SERVICE IN (BLÍŽÍCÍ SE SERVIS) .

80Přístroje a ovládací prvky
Jakmile vzdálenost dosáhne 0 kmnebo nastal čas na servisní prohlídku, na sestavě sdružených přístrojů se
rozsvítí kontrolky o a A a na
informačním centru řidiče se objeví
SERVICE DUE (NUTNÝ SERVIS) .
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.
Znovu nastavení zobrazování
servisní prohlídky
Po provedení servisu se musí
servisní displej vynulovat: Pokud je
k dispozici, vyberte na displeji
informačního centra vzdálenost do
servisní prohlídky a potom stiskněte
a podržte tlačítko na konci páčky
stěračů přibližně na 10 sekund,
dokud se vzdálenost do servisní
prohlídky trvale nezobrazí.
Palubní počítač 3 90.
Informační centrum řidiče 3 88.
Servisní informace 3 185.Displej převodovky
Na displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň automatizované mechanické
převodovky.
R=ZpátečkaN=NeutrálA=Automatický režimkg=Režim řazení pro zatížené
vozidloV=Zimní programT=Použijte nožní brzduW=Elektronika převodovky
Automatizovaná mechanická
převodovka 3 122.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení aktivacemodrá=potvrzení aktivacebílá=potvrzení aktivace

Přístroje a ovládací prvky81

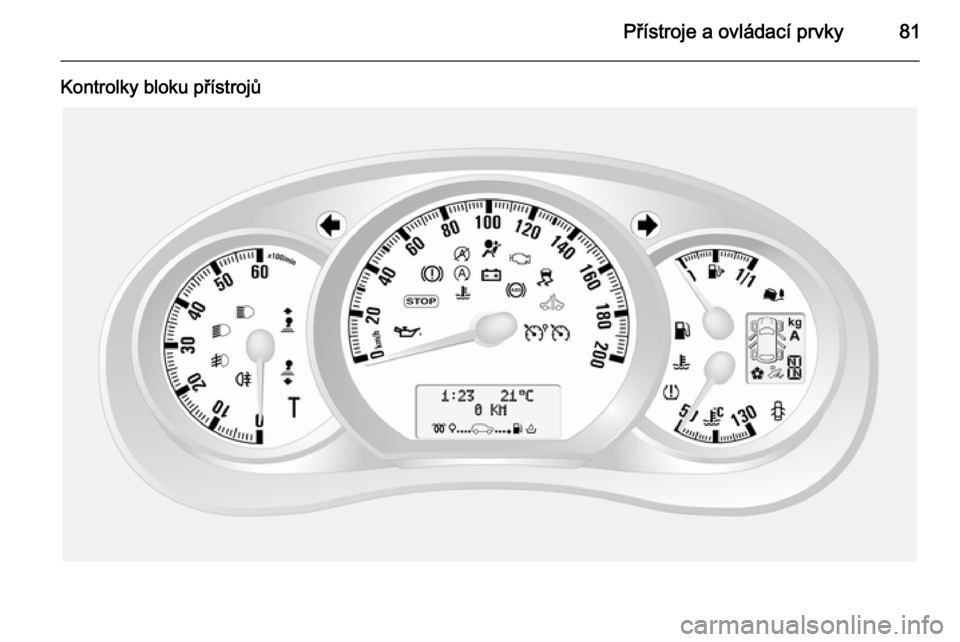

Kontrolky bloku přístrojů

82Přístroje a ovládací prvky
Kontrolky ve stropní konzole
Ukazatel směruO bliká zeleně.
Kontrolka bliká, pokud je zapnut
ukazatel směru nebo výstražná
světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky.
Když jsou zapnuty ukazatele směru, je slyšet varovný zvukový signál. Při
tažení přívěsu se změní výška
varovného zvukového signálu.
Výměna žárovky 3 152.
Pojistky 3 160.
Ukazatele směru 3 95.
Připomenutí
bezpečnostního pásu
X svítí červeně.
Pokud není připoután bezpečnostní
pás, začne blikat X, jakmile vozidlo
překročí rychlost cca. 16 km/h. Na
cca. 90 sekund se ozve zvuková
výstraha.
Po připevnění bezpečnostního pásu
kontrolka zhasne.
Tříbodové bezpečnostní pásy 3 47.
Airbag a předpínače
bezpečnostních pásů
v svítí žlutě.
Při zapnutí zapalování se kontrolka
krátce rozsvítí. Pokud se nerozsvítí
nebo se rozsvítí za jízdy, došlo
v systému airbagů k poruše.
Vyhledejte pomoc v servisu. V tompřípadě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 46, 3 49.
Vypnutí airbagu
W se rozsvítí žlutě při zapnutí
zapalování a zůstane svítit, když je
vypnut airbag předního spolujezdce
3 53.

Přístroje a ovládací prvky839Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 49, předpínače
bezpečnostních pásů 3 46, vypnutí
airbagu 3 53.
Systém nabíjení p svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce Z svítí nebo bliká žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud se kontrolka Z rozsvítí
v kombinaci s A, co možná nejdříve
zastavte vozidlo a vypněte motor.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Okamžitě vyhledejte pomoc v servisu.
Brzy proveďte servis
vozidla
A svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Vozidlo potřebuje servis. Může se rozsvítit v kombinaci s jinou
kontrolkou nebo zprávou
v informačním centru řidiče 3 88.
Rozsvítí se, pokud je nutné vyčistit
filtr pevných částic a nebylo zahájeno
automatické čistění 3 120.

84Přístroje a ovládací prvky9Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Displej servisního intervalu
Kontrolka o v informačním centru
řidiče se také rozsvítí, když zbývající vzdálenost do příštího servisního
intervalu dosáhne 0 km nebo nastal
datum servisu.
V informačním centru řidiče se také zobrazí zpráva SERVICE DUE
(NUTNÝ SERVIS) .
Zobrazování servisního intervalu
3 79.
Vypněte motor C svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Pokud se kontrolka C rozsvítí
(možné i v kombinaci s W a/nebo R ),
co možná nejdříve zastavte vozidlo
a vypněte motor.
9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
V závislosti na typu poruchy se také
může zobrazit výstražná zpráva
v informačním centru řidiče 3 88.
Brzdová soustava R svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Kontrolka R zůstane svítit po zapnutí
zapalování, pokud je zabrzděná
parkovací brzda 3 128.
Po uvolnění parkovací brzdy zůstane kontrolka R svítit (je možné i v
kombinaci s C), pokud je příliš nízká
hladina brzdové kapaliny 3 149.
9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Brzdová soustava 3 127.
Protiblokovací systém brzd
(ABS) u svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování. Systém je
provozuschopný, když u zhasne.
Jestliže se rozsvítí kontrolka u i A
a v informačním centru řidiče se
zobrazí zpráva CHECK ABS
(ZKONTROLOVAT ABS) a CHECK
ESP (ZKONTROLOVAT ESP)
3 88, došlo k poruše v systému
ABS. Brzdová soustava je i nadále
funkční, ale bez možnosti regulace
systémem ABS.
Jestliže se rozsvítí kontrolka u, A ,
R a C , je ABS i ESP vypnuto
a zobrazí se zpráva BRAKING
FAULT (CHYBA PŘI BRZDĚNÍ) .
Vyhledejte pomoc v servisu.
Protiblokovací systém brzd 3 127.
Řazení směrem nahoru k nebo j svítí žlutě.
Svítí, když je doporučeno řazení
z důvodu úspory paliva.

Přístroje a ovládací prvky85
Režim ECO 3 113.
Systém elektronické
stabilizace vozidla
b bliká nebo svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování.
Bliká během jízdy
Systém je aktivně zapojen. Může být snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno 3 130.
Svítí během jízdy Systém je nedostupný.
Může se rozsvítit spolu s kontrolkou
A 3 83 . V informačním centru řidiče
se také zobrazí příslušná zpráva
3 88.
ESP® Plus
3 130, Systém kontroly
trakce 3 129.
Elektronická stabilizace
vozidla - vypnuto
Ø svítí žlutě.Pokud byl systém ESP® Plus
deaktivován tlačítkem Ø na
přístrojové desce, rozsvítí se
kontrolka Ø a v informačním centru
řidiče se zobrazí příslušná zpráva
3 88.
ESP® Plus
3 130, Systém kontroly
trakce 3 129.
Teplota chladicí kapaliny
motoru W svítí červeně.
Pokud se rozsvítí za chodu
motoru Pokud se rozsvítí kontrolka W (je
možné i v kombinaci s kontrolkou C),
zastavte vozidlo a vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte hladinu chladicí kapaliny
3 146.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení! svítí žlutě.
Žhavení je zapnuto. Aktivuje se pouze při nízké venkovní teplotě.
Systém sledování tlaku
vzduchu v pneumatikách
Kontrolka w svítí nebo bliká.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
Pokud dojde k defektu nebo
značnému poklesu tlaku
v pneumatice, rozsvítí se kontrolka
w spolu s kontrolkou C 3 84 a v
informačním centru řidiče se zobrazí
příslušná zpráva.

86Přístroje a ovládací prvky
BlikáPorucha v systému. Po uplynutí určité doby začne kontrolka svítit
nepřetržitě. Obraťte se na servis.
Pokud je namontována pneumatika
bez snímače tlaku (např. rezervní
kolo), rozsvítí se kontrolka w spolu
s kontrolkou A 3 83 a v informačním
centru řidiče se zobrazí příslušná
zpráva.
Systém sledování tlaku vzduchu
v pneumatikách 3 166.
Tlak motorového oleje
I svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazánímotoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 145.
Nízká hladina paliva
Y svítí žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Hladina paliva v palivové nádrži je
příliš nízká. Okamžitě palivo doplňte.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Doplňování paliva 3 138.
Katalyzátor 3 121.
Odvzdušnění palivové soustavy
vznětového motoru 3 151.
