2015.5 OPEL MOVANO_B ESP

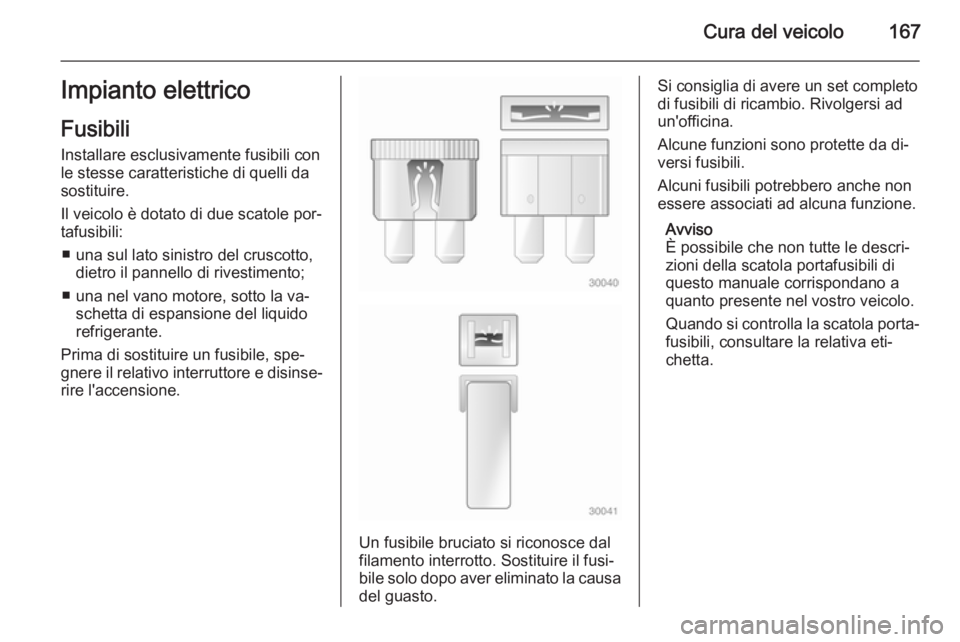

Cura del veicolo167Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
■ una sul lato sinistro del cruscotto, dietro il pannello di rivestimento;
■ una nel vano motore, sotto la va‐ schetta di espansione del liquido
refrigerante.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio. Rivolgersi ad
un'officina.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.

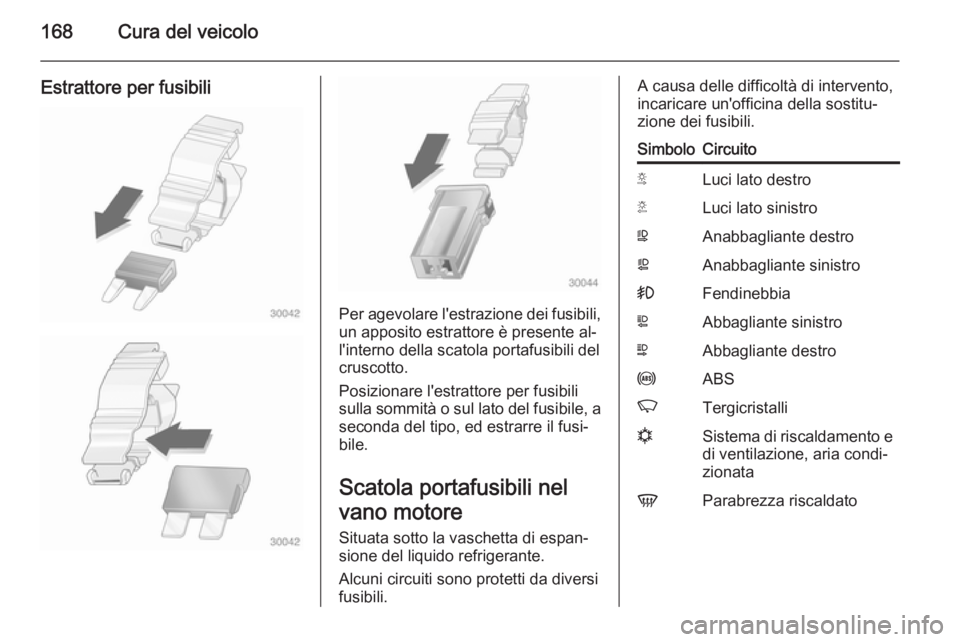

168Cura del veicolo
Estrattore per fusibili
Per agevolare l'estrazione dei fusibili,un apposito estrattore è presente al‐
l'interno della scatola portafusibili del
cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore Situata sotto la vaschetta di espan‐sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐ zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destrouABSKTergicristallinSistema di riscaldamento e
di ventilazione, aria condi‐
zionataVParabrezza riscaldato

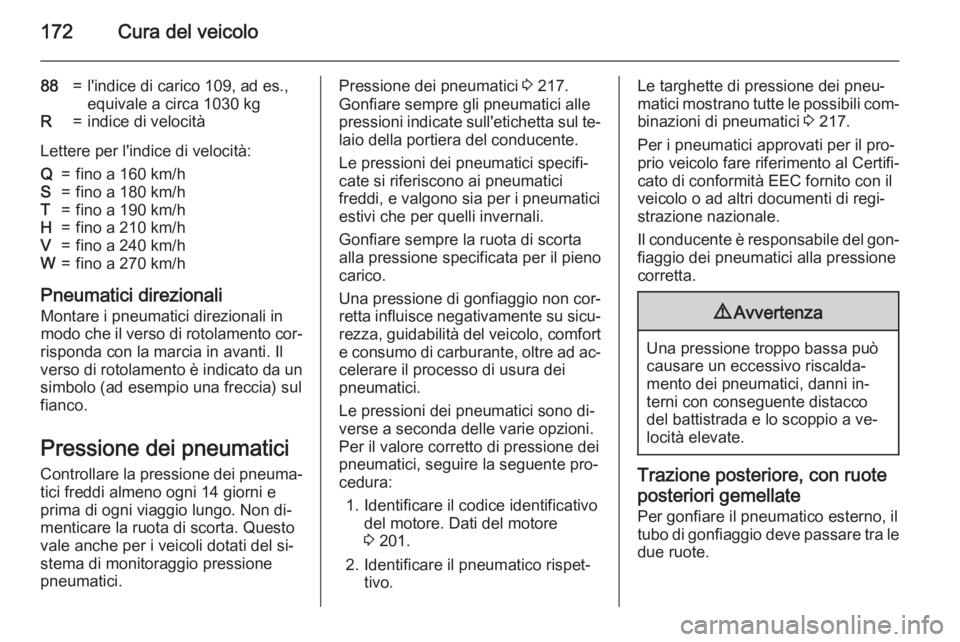

172Cura del veicolo
88=l'indice di carico 109, ad es.,
equivale a circa 1030 kgR=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐
risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non di‐
menticare la ruota di scorta. Questo
vale anche per i veicoli dotati del si‐
stema di monitoraggio pressione
pneumatici.
Pressione dei pneumatici 3 217.
Gonfiare sempre gli pneumatici alle pressioni indicate sull'etichetta sul te‐
laio della portiera del conducente.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 201.
2. Identificare il pneumatico rispet‐ tivo.Le targhette di pressione dei pneu‐matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 217.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Trazione posteriore, con ruote
posteriori gemellate
Per gonfiare il pneumatico esterno, il
tubo di gonfiaggio deve passare tra le due ruote.

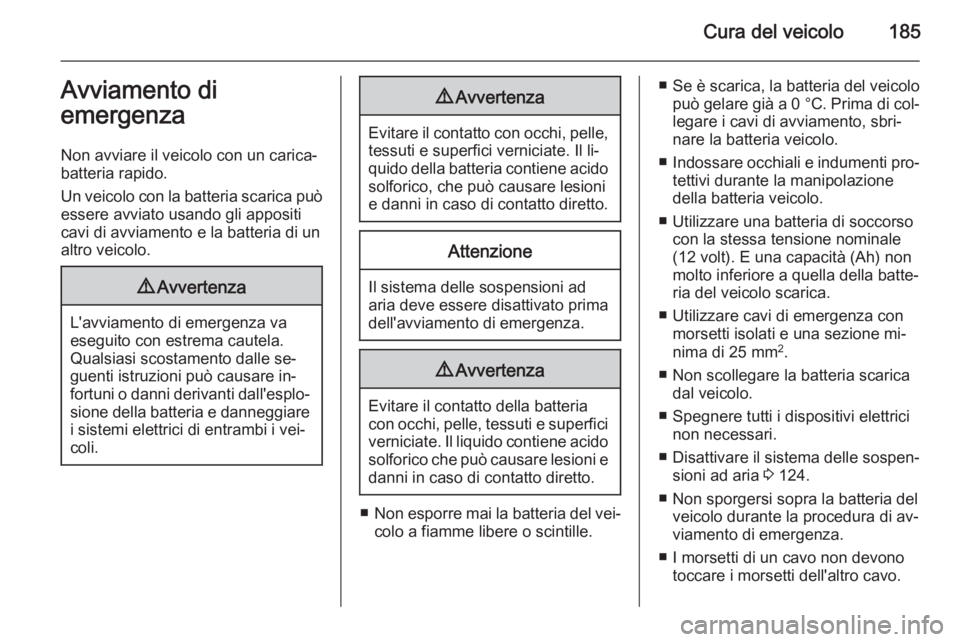

Cura del veicolo185Avviamento di
emergenza
Non avviare il veicolo con un carica‐
batteria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto con occhi, pelle,
tessuti e superfici verniciate. Il li‐
quido della batteria contiene acido solforico, che può causare lesioni
e danni in caso di contatto diretto.
Attenzione
Il sistema delle sospensioni ad aria deve essere disattivato prima
dell'avviamento di emergenza.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
■ Non esporre mai la batteria del vei‐
colo a fiamme libere o scintille.
■ Se è scarica, la batteria del veicolo
può gelare già a 0 °C. Prima di col‐
legare i cavi di avviamento, sbri‐
nare la batteria veicolo.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria veicolo.
■ Utilizzare una batteria di soccorso con la stessa tensione nominale
(12 volt). E una capacità (Ah) non
molto inferiore a quella della batte‐
ria del veicolo scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 25 mm 2
.
■ Non scollegare la batteria scarica dal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.
■ Disattivare il sistema delle sospen‐ sioni ad aria 3 124.
■ Non sporgersi sopra la batteria del veicolo durante la procedura di av‐
viamento di emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.

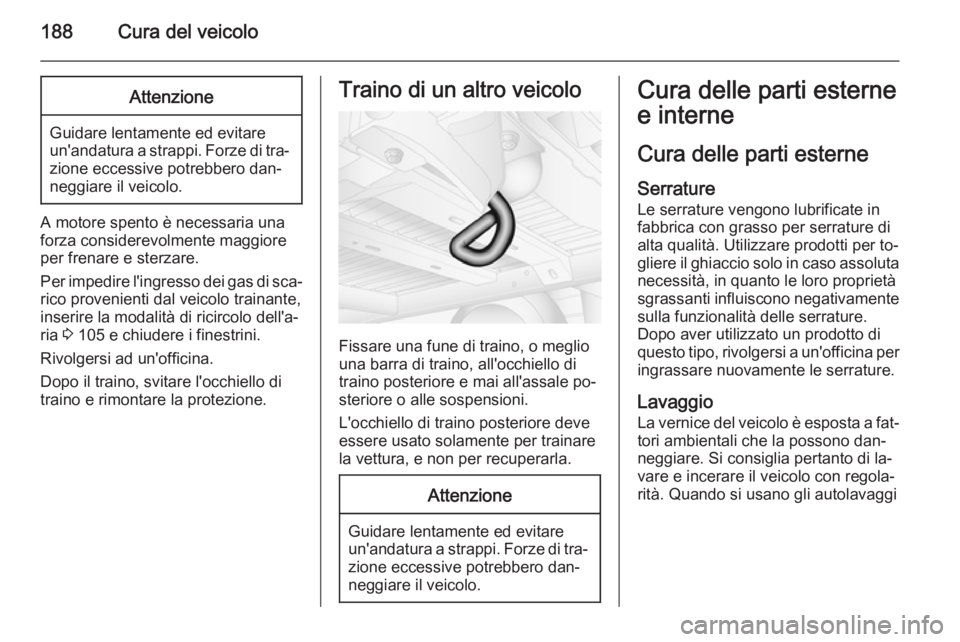

188Cura del veicoloAttenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria 3 105 e chiudere i finestrini.
Rivolgersi ad un'officina.
Dopo il traino, svitare l'occhiello di
traino e rimontare la protezione.
Traino di un altro veicolo
Fissare una fune di traino, o meglio
una barra di traino, all'occhiello di
traino posteriore e mai all'assale po‐ steriore o alle sospensioni.
L'occhiello di traino posteriore deve
essere usato solamente per trainare
la vettura, e non per recuperarla.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso assoluta necessità, in quanto le loro proprietà
sgrassanti influiscono negativamente sulla funzionalità delle serrature.
Dopo aver utilizzato un prodotto di
questo tipo, rivolgersi a un'officina per ingrassare nuovamente le serrature.
Lavaggio La vernice del veicolo è esposta a fat‐tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi

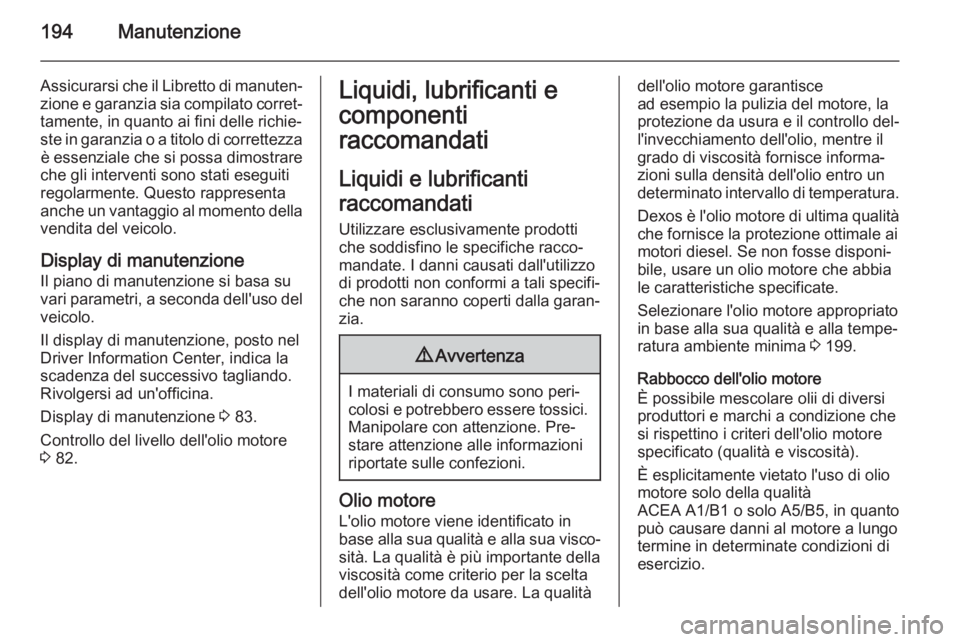

194Manutenzione
Assicurarsi che il Libretto di manuten‐zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della
vendita del veicolo.
Display di manutenzione Il piano di manutenzione si basa su
vari parametri, a seconda dell'uso del
veicolo.
Il display di manutenzione, posto nel
Driver Information Center, indica la
scadenza del successivo tagliando.
Rivolgersi ad un'officina.
Display di manutenzione 3 83.
Controllo del livello dell'olio motore 3 82.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate. I danni causati dall'utilizzo
di prodotti non conformi a tali specifi‐
che non saranno coperti dalla garan‐
zia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la
protezione da usura e il controllo del‐ l'invecchiamento dell'olio, mentre il
grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Dexos è l'olio motore di ultima qualità
che fornisce la protezione ottimale ai
motori diesel. Se non fosse disponi‐
bile, usare un olio motore che abbia
le caratteristiche specificate.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 199.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È esplicitamente vietato l'uso di olio
motore solo della qualità
ACEA A1/B1 o solo A5/B5, in quanto
può causare danni al motore a lungo
termine in determinate condizioni di
esercizio.

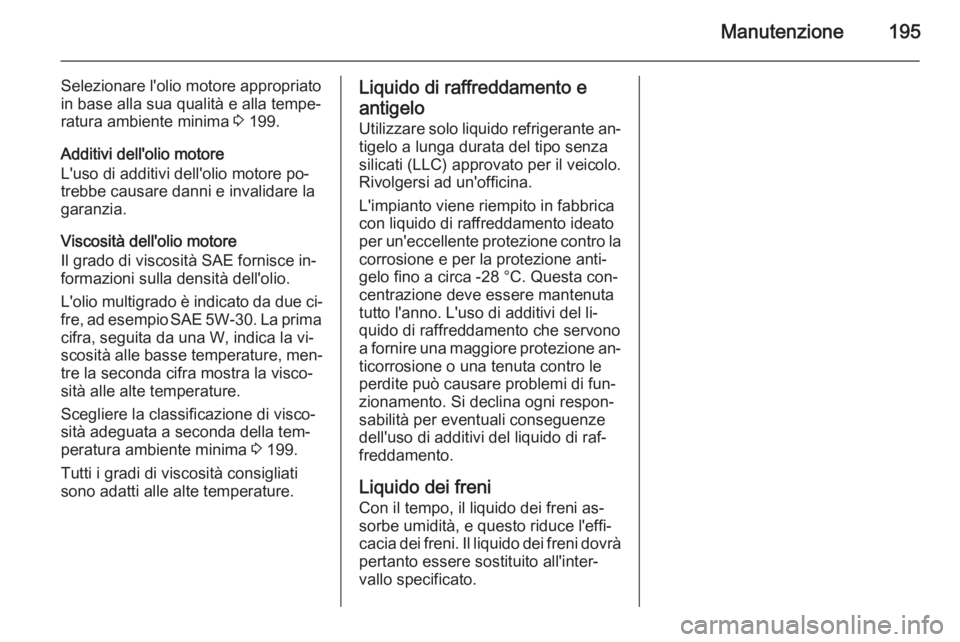

Manutenzione195
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 199.
Additivi dell'olio motore
L'uso di additivi dell'olio motore po‐
trebbe causare danni e invalidare la
garanzia.
Viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrado è indicato da due ci‐ fre, ad esempio SAE 5W-30. La primacifra, seguita da una W, indica la vi‐
scosità alle basse temperature, men‐
tre la seconda cifra mostra la visco‐
sità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 199.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo Utilizzare solo liquido refrigerante an‐tigelo a lunga durata del tipo senza
silicati (LLC) approvato per il veicolo. Rivolgersi ad un'officina.
L'impianto viene riempito in fabbrica
con liquido di raffreddamento ideato
per un'eccellente protezione contro la
corrosione e per la protezione anti‐
gelo fino a circa -28 °C. Questa con‐
centrazione deve essere mantenuta
tutto l'anno. L'uso di additivi del li‐
quido di raffreddamento che servono
a fornire una maggiore protezione an‐ ticorrosione o una tenuta contro le
perdite può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di additivi del liquido di raf‐
freddamento.
Liquido dei freni Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.

220Informazioni per il cliente
■ Reazioni del veicolo in particolaredurante situazioni di guida (ad es.
gonfiaggio di un airbag, attivazione del sistema di regolazione della
stabilità)
■ Condizioni ambientali (ad es. tem‐ peratura)
Questi dati sono esclusivamente tec‐
nici e aiutano ad identificare e correg‐
gere errori nonché ad ottimizzare le
funzioni del veicolo.
Profili di movimento che indicano i
percorsi effettuati non possono es‐
sere creati con questi dati.
Se vengono utilizzati dei servizi (ad
es. interventi di riparazione, processi
di manutenzione, sostituzioni in ga‐
ranzia, assicurazione qualità), i di‐ pendenti della rete di assistenza (pro‐ duttori inclusi) sono in grado di leg‐
gere queste informazioni tecniche dai
moduli di archiviazione eventi e dati
errore applicando speciali dispositivi
diagnostici. Se necessario riceverete
informazioni più dettagliate presso tali officine. Dopo aver corretto un errore,i dati vengono cancellati dal modulo
di archiviazione errori o costante‐
mente sovrascritti.
Quando si utilizza il veicolo potreb‐
bero verificarsi situazioni nelle quali
questi dati tecnici correlati ad altre in‐ formazioni (resoconto incidenti, danni
del veicolo, dichiarazioni di testimo‐
nianza, ecc.) potrebbero essere as‐
sociati ad una persona specifica, pos‐
sibilmente con l'assistenza di un
esperto.
Funzioni aggiuntive concordate con‐
trattualmente con il cliente (ad es. col‐ locazione del veicolo in casi di emer‐
genza) consentono la trasmissione di
dati particolari del veicolo dal veicolo.Identificazione frequenza
radio (RFID)
La tecnologia RFID viene utilizzata in
alcuni veicoli per funzioni come il mo‐
nitoraggio della pressione dei pneu‐
matici e la sicurezza dell'impianto di
accensione. Viene utilizzata anche
assieme a dispositivi come teleco‐
mandi per la chiusura e l'apertura
delle portiere e l'avvio, e a trasmetti‐
tori a bordo del veicolo per l'apertura
delle porte dei garage. La tecnologia
RFID nei veicoli Opel non utilizza né
registra dati personali o collegamenti
ad altri sistemi Opel che contengono
informazioni personali.
