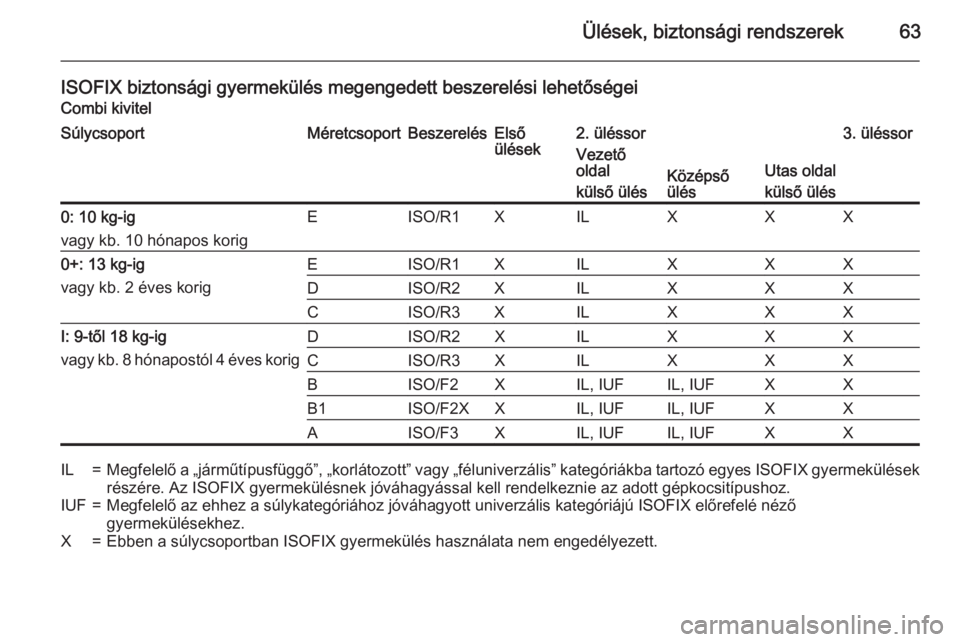

Ülések, biztonsági rendszerek63
ISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségeiCombi kivitelSúlycsoportMéretcsoportBeszerelésElső
ülések2. üléssor3. üléssorVezető
oldal
külső ülés
Középső
ülésUtas oldal
külső ülés0: 10 kg-ig
vagy kb. 10 hónapos korigEISO/R1XILXXX0+: 13 kg-ig
vagy kb. 2 éves korigEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXI: 9-től 18 kg-ig
vagy kb. 8 hónapostól 4 éves korigDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL=Megfelelő a „járműtípusfüggő”, „korlátozott” vagy „féluniverzális” kategóriákba tartozó egyes ISOFIX gyermekülések
részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushoz.IUF=Megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző gyermekülésekhez.X=Ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett.

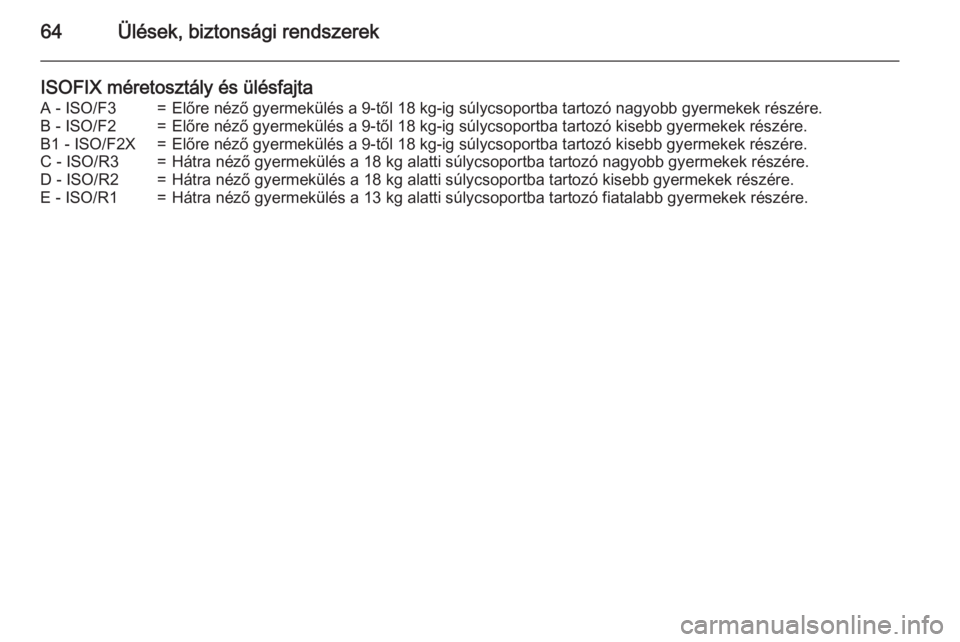

64Ülések, biztonsági rendszerek
ISOFIX méretosztály és ülésfajtaA - ISO/F3=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó nagyobb gyermekek részére.B - ISO/F2=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó kisebb gyermekek részére.B1 - ISO/F2X=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó kisebb gyermekek részére.C - ISO/R3=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részére.D - ISO/R2=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO/R1=Hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.

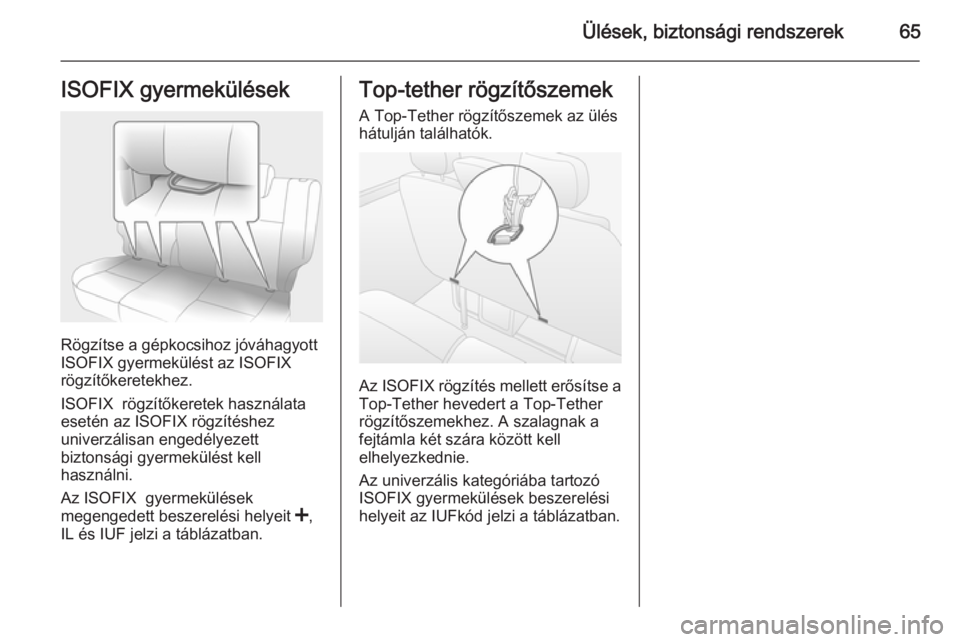

Ülések, biztonsági rendszerek65ISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez.
ISOFIX rögzítőkeretek használata
esetén az ISOFIX rögzítéshez
univerzálisan engedélyezett
biztonsági gyermekülést kell
használni.
Az ISOFIX gyermekülések
megengedett beszerelési helyeit <,
IL és IUF jelzi a táblázatban.
Top-tether rögzítőszemek
A Top-Tether rögzítőszemek az ülés
hátulján találhatók.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a
fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUFkód jelzi a táblázatban.

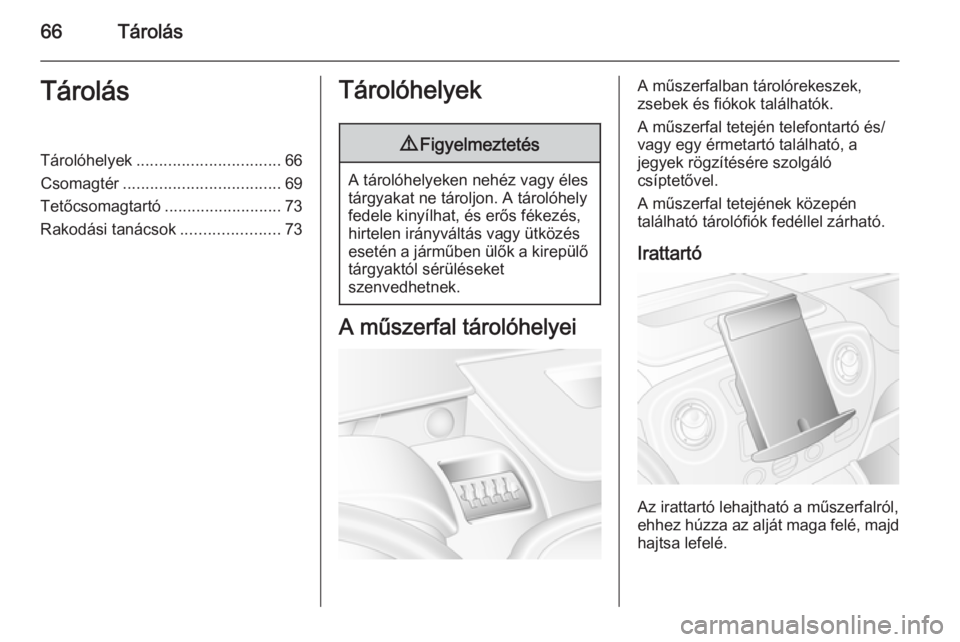

66TárolásTárolásTárolóhelyek................................ 66
Csomagtér ................................... 69
Tetőcsomagtartó ..........................73
Rakodási tanácsok ......................73Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
A műszerfal tárolóhelyei
A műszerfalban tárolórekeszek,
zsebek és fiókok találhatók.
A műszerfal tetején telefontartó és/
vagy egy érmetartó található, a
jegyek rögzítésére szolgáló
csíptetővel.
A műszerfal tetejének közepén
található tárolófiók fedéllel zárható.
Irattartó
Az irattartó lehajtható a műszerfalról,
ehhez húzza az alját maga felé, majd hajtsa lefelé.

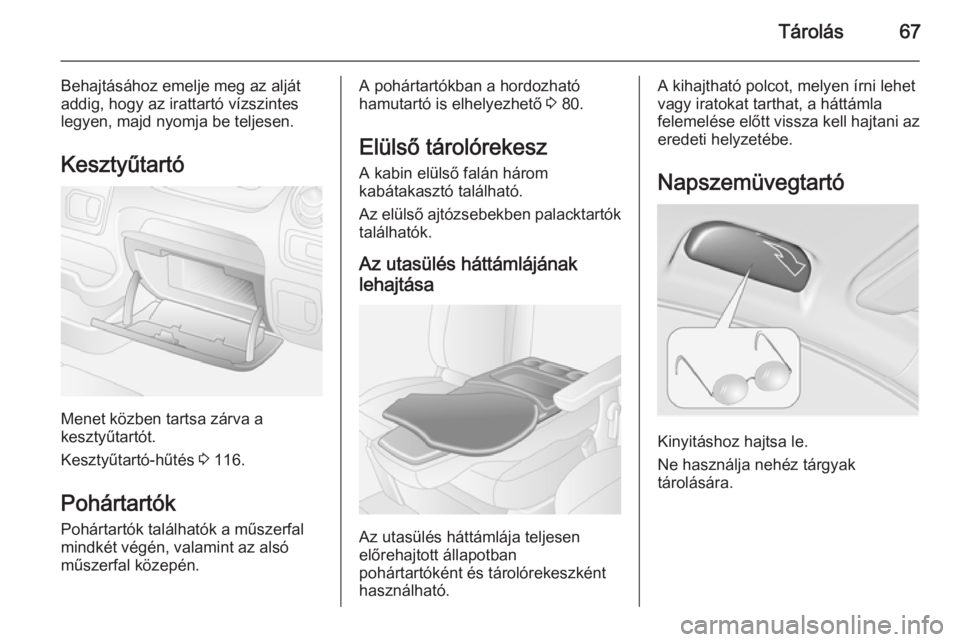

Tárolás67
Behajtásához emelje meg az alját
addig, hogy az irattartó vízszintes
legyen, majd nyomja be teljesen.
Kesztyűtartó
Menet közben tartsa zárva a
kesztyűtartót.
Kesztyűtartó-hűtés 3 116.
Pohártartók
Pohártartók találhatók a műszerfal
mindkét végén, valamint az alsó
műszerfal közepén.
A pohártartókban a hordozható
hamutartó is elhelyezhető 3 80.
Elülső tárolórekesz
A kabin elülső falán három
kabátakasztó található.
Az elülső ajtózsebekben palacktartók találhatók.
Az utasülés háttámlájának
lehajtása
Az utasülés háttámlája teljesen
előrehajtott állapotban
pohártartóként és tárolórekeszként
használható.
A kihajtható polcot, melyen írni lehet
vagy iratokat tarthat, a háttámla
felemelése előtt vissza kell hajtani az
eredeti helyzetébe.
Napszemüvegtartó
Kinyitáshoz hajtsa le.
Ne használja nehéz tárgyak
tárolására.

68TárolásFej feletti konzol
Ezeken a tárolóhelyeken összesen
legfeljebb 5 kg-nyi csomag
helyezhető el.
Ülés alatti tárolórekesz
Ahhoz, hogy hozzáférjen az utasülés
alatti tárolórekeszhez, húzza előre az üléspárnát a két hurok segítségével.
Hátsó pad típusú ülés
Emelje fel az ülés alapját, hogy
hozzáférjen a pad típusú ülés alatti
tárolórekeszhez.

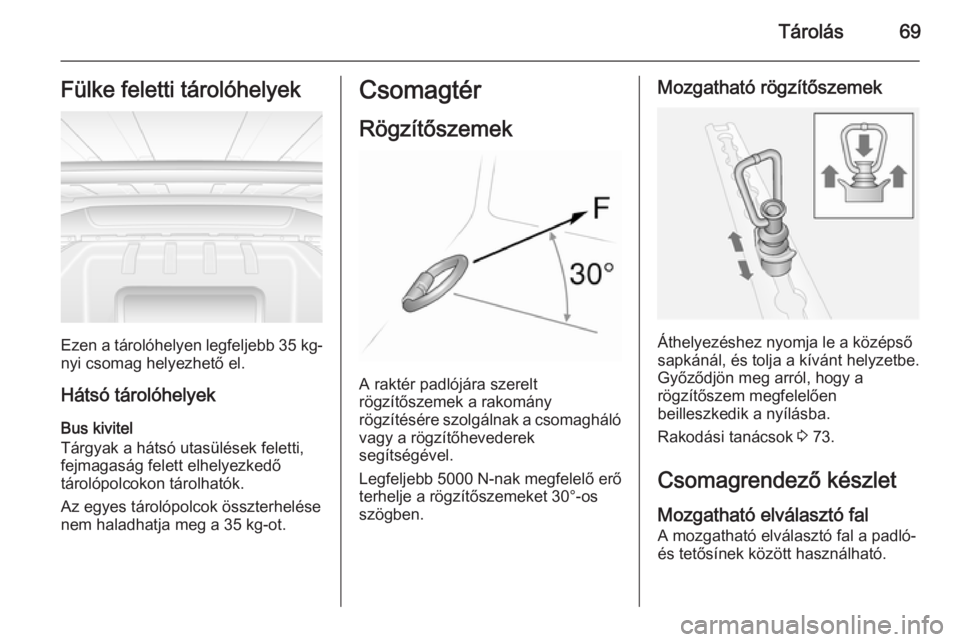

Tárolás69Fülke feletti tárolóhelyek
Ezen a tárolóhelyen legfeljebb 35 kg-
nyi csomag helyezhető el.
Hátsó tárolóhelyek Bus kivitel
Tárgyak a hátsó utasülések feletti,
fejmagaság felett elhelyezkedő
tárolópolcokon tárolhatók.
Az egyes tárolópolcok összterhelése
nem haladhatja meg a 35 kg-ot.
Csomagtér
Rögzítőszemek
A raktér padlójára szerelt
rögzítőszemek a rakomány
rögzítésére szolgálnak a csomagháló
vagy a rögzítőhevederek
segítségével.
Legfeljebb 5000 N-nak megfelelő erő
terhelje a rögzítőszemeket 30°-os
szögben.
Mozgatható rögzítőszemek
Áthelyezéshez nyomja le a középső
sapkánál, és tolja a kívánt helyzetbe.
Győződjön meg arról, hogy a
rögzítőszem megfelelően
beilleszkedik a nyílásba.
Rakodási tanácsok 3 73.
Csomagrendező készlet Mozgatható elválasztó fal
A mozgatható elválasztó fal a padló-
és tetősínek között használható.

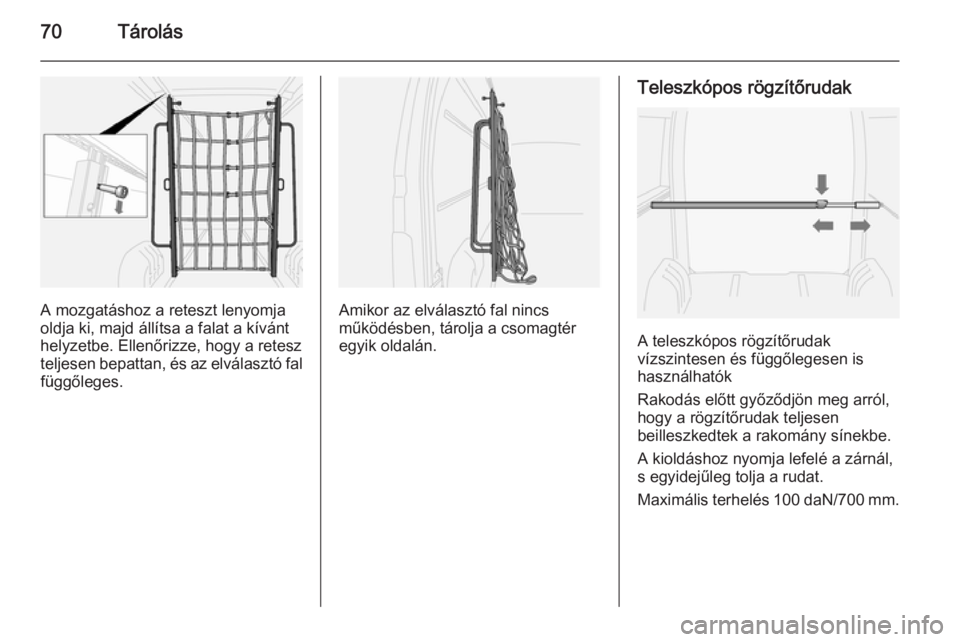

70Tárolás
A mozgatáshoz a reteszt lenyomja
oldja ki, majd állítsa a falat a kívánt
helyzetbe. Ellenőrizze, hogy a retesz teljesen bepattan, és az elválasztó fal függőleges.Amikor az elválasztó fal nincs
működésben, tárolja a csomagtér
egyik oldalán.
Teleszkópos rögzítőrudak
A teleszkópos rögzítőrudak
vízszintesen és függőlegesen is
használhatók
Rakodás előtt győződjön meg arról, hogy a rögzítőrudak teljesen
beilleszkedtek a rakomány sínekbe.
A kioldáshoz nyomja lefelé a zárnál,
s egyidejűleg tolja a rudat.
Maximális terhelés 100 daN/700 mm .
