Îngrijirea autovehiculului191
Nr.Circuit1Modulul de control al autovehi‐
culului2Modulul de control al autovehi‐
culului3Modulul de control al autovehi‐
culului4Modulul de control al autovehi‐
culului5Modulul de control al autovehi‐
culului6Modulul de control al autovehi‐
culului7Modulul de control al autovehi‐
culului8Modulul de control al autovehi‐
culului9Contactul10Modulul de diagnosticare de
siguranţă11Conectorul legăturii de date12Climatizarea13HayonulNr.Circuit14Asistenţă la parcare15Sistemul de avertizare la
părăsirea benzii de rulare,
Oglinda retrovizoare interioară16Farurile adaptive17Geamuri acţionate electric în
partea şoferului18Senzor de ploaie19Modulul de comandă a carose‐
riei, control tensiune reglată20Volanul21Priza de curent alternativ pentru
accesorii/transmisia automată22Bricheta/priza de curent
continuu pentru accesorii23Rezervă24Rezervă25Rezervă26Rezervă27Blocul instrumentelor de bord/
încălzitorul auxiliar/
întrerupătorul ambreiajuluiNr.Circuit28Farurile adaptive/transforma‐
torul de tensiune/comutatorul
farurilor29Rezervă30Rezervă31Panoul de instrumente32Sistemul Infotainment/averti‐
zare sonoră33Afişaj, Sistemul Infotainment34UHP/DAB Onstar
Siguranţe S/B
Nr.Circuit01Rezervă02Rezervă03Geamurile acţionate electric faţă04Geamurile acţionate electric
spate05Modul logistic06Rezervă

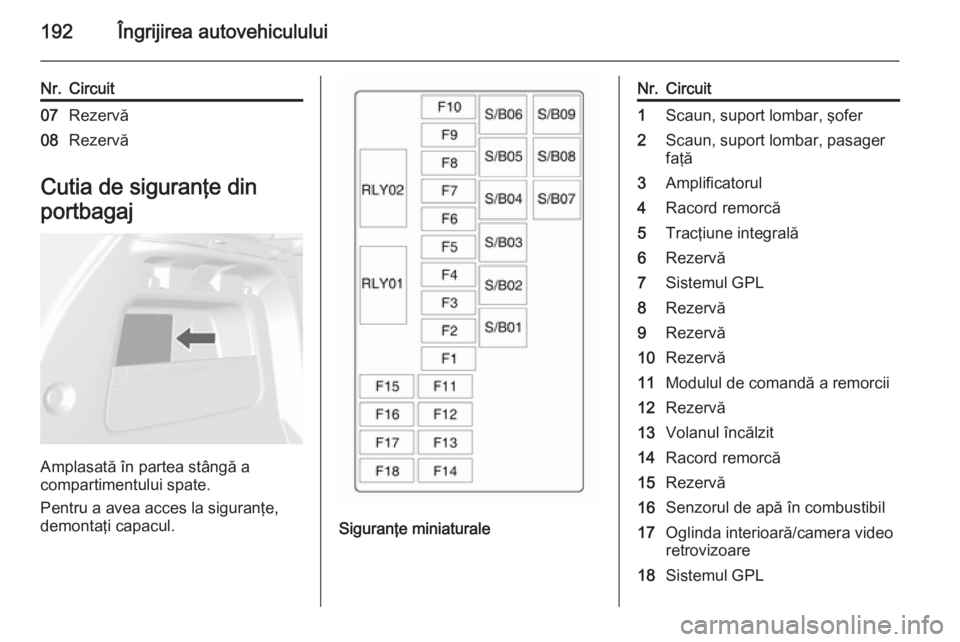

192Îngrijirea autovehiculului
Nr.Circuit07Rezervă08Rezervă
Cutia de siguranţe din
portbagaj
Amplasată în partea stângă a
compartimentului spate.
Pentru a avea acces la siguranţe,
demontaţi capacul.
Siguranţe miniaturale
Nr.Circuit1Scaun, suport lombar, şofer2Scaun, suport lombar, pasager
faţă3Amplificatorul4Racord remorcă5Tracţiune integrală6Rezervă7Sistemul GPL8Rezervă9Rezervă10Rezervă11Modulul de comandă a remorcii12Rezervă13Volanul încălzit14Racord remorcă15Rezervă16Senzorul de apă în combustibil17Oglinda interioară/camera video
retrovizoare18Sistemul GPL

Îngrijirea autovehiculului193
Siguranţe S/BNr.Circuit1Scaunul acţionat electric din
partea şoferului2Scaunul acţionat electric din
partea pasagerului faţă3Modulul de comandă a remorcii4Convertizor de tensiune5Bateria6Spălătorul de faruri7Rezervă8Rezervă9RezervăTrusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi setul pentru depanarea
anvelopelor se află în partea dreaptă
a portbagajului 3 201.
Autovehicule cu roată de
rezervă
Cricul şi sculele se află într-un
compartiment din portbagaj deasupra roţii de rezervă.
Înlocuirea roţii 3 204, roata de
rezervă 3 207.

194Îngrijirea autovehicululuiJantele şi anvelopeleStarea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele
Anvelopele de dimensiunea
195/70 R16 şi 215/60 R17 trebuie
utilizate numai ca anvelope de iarnă.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Dimensiunea anvelopei 195/70 R16
este adecvată numai pentru anvelope
de iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215=lăţime anvelopă, în mm60=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: Cu flancuri întărite
(Runflat)16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de vitezăLiteră cod de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Sensul de rotaţie este
indicat de un simbol (de exemplu o
săgeată) pe flancul anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.

Îngrijirea autovehiculului195
Presiunea în anvelope 3 230.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 225.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 230.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope (TPMS) verifică
presiunea tuturor celor patru roţi o
dată pe minut atunci când viteza
autovehiculului depăşeşte o anumită
limită.
Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o

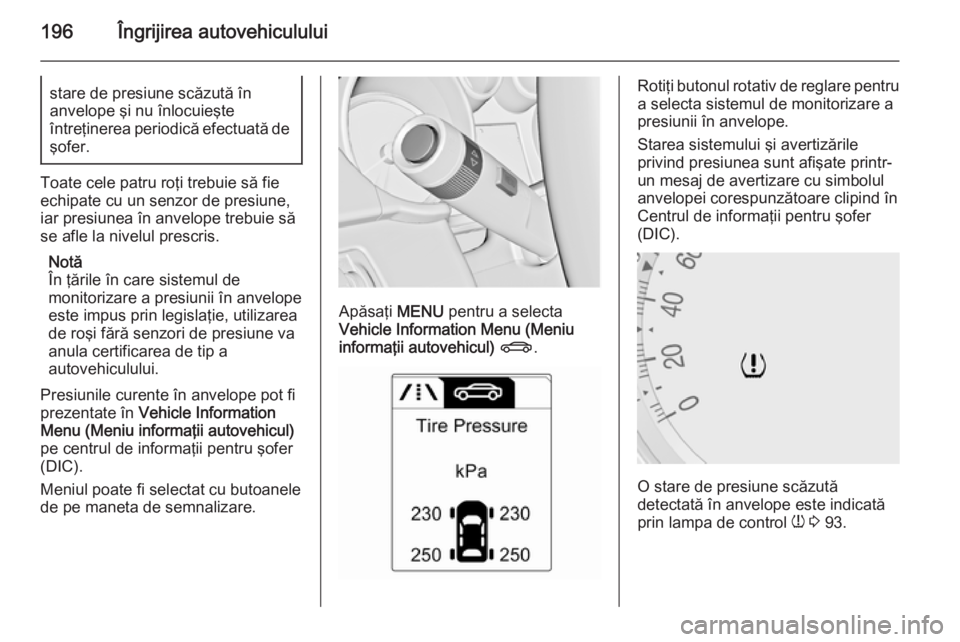

196Îngrijirea autovehicululuistare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul) pe centrul de informaţii pentru şofer
(DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer
(DIC).
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 93.

Îngrijirea autovehiculului197
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 230.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service autorizat.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru actualizarea valorilor presiunii în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica pierderea presiunii într-o anvelopă. Verificaţi presiunea în
anvelope.
Mesajele autovehiculului 3 101.
Dacă trebuie redusă sau crescută presiunea în anvelope, decuplaţi
contactul.Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilulşi inelul de etanşare. În cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 230 şi selectaţi setarea relevantă
din meniul Tire Load (Sarcină pe
anvelope) din Centrul de informaţii
pentru şofer (DIC), Vehicle
Information Menu (Meniu informaţii
autovehicul) 3 95.

198Îngrijirea autovehiculului
Selectaţi:■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Procesul de asociere a senzorului TPMS
Fiecare senzor TPMS are un cod unic
de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a anvelopei/roţii după rotirea
anvelopelor sau schimbarea setului complet de roţi şi dacă au fost înlocuiţi
unul sau mai mulţi senzori TPMS.
Procesul de asociere a senzorului
TPMS trebuie de asemenea realizat
după înlocuirea unei anvelope de
rezervă cu o anvelopă de drum care
conţine senzorul TPMS.
Lampa de defecţiuni şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere. Senzorii sunt asociaţi cu poziţiileanvelopei/roţii, cu ajutorul unei unelte de rememorare TPMS, în următoareaordine: anvelopa faţă din parteastângă, anvelopa faţă din partea
dreaptă, anvelopa spate din partea
dreaptă şi anvelopa spate din partea
stângă.
Consultaţi atelierul de service pentru
reparare sau pentru achiziţionarea
unui instrument de rememorare. Aveţi
la dispoziţie două minute pentru a
potrivi prima poziţie a anvelopei/roţii
şi cinci minute în total pentru a potrivi
toate cele patru poziţii anvelopă/
roată. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.
Procesul de asociere a senzorului
TPMS este:
1. Aplicaţi frâna de mână; la autovehiculele cu transmisie
automată, treceţi maneta
selectorului de viteze la P.
2. Cuplaţi contactul.
3. Apăsaţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) în
DIC.4. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
5. Apăsaţi butonul SET/CLR pentru
a începe procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj care solicită acceptarea procesului.
6. Apăsaţi din nou butonul SET/CLR pentru confirmarea
selecţiei. Claxonul sună de două
ori pentru a semnaliza că
receptorul se află în modul
rememorare.
7. Începeţi cu anvelopa faţă de pe partea stângă.
8. Aşezaţi instrumentul de reprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru
activarea senzorului TPMS. Un
ţârâit de claxon confirmă
potrivirea codului de identificare a
senzorului cu această poziţie a
anvelopei şi a roţii.
9. Procedaţi similar cu anvelopa faţă
din dreapta şi repetaţi procedura
la pasul 8.
