Spremište63

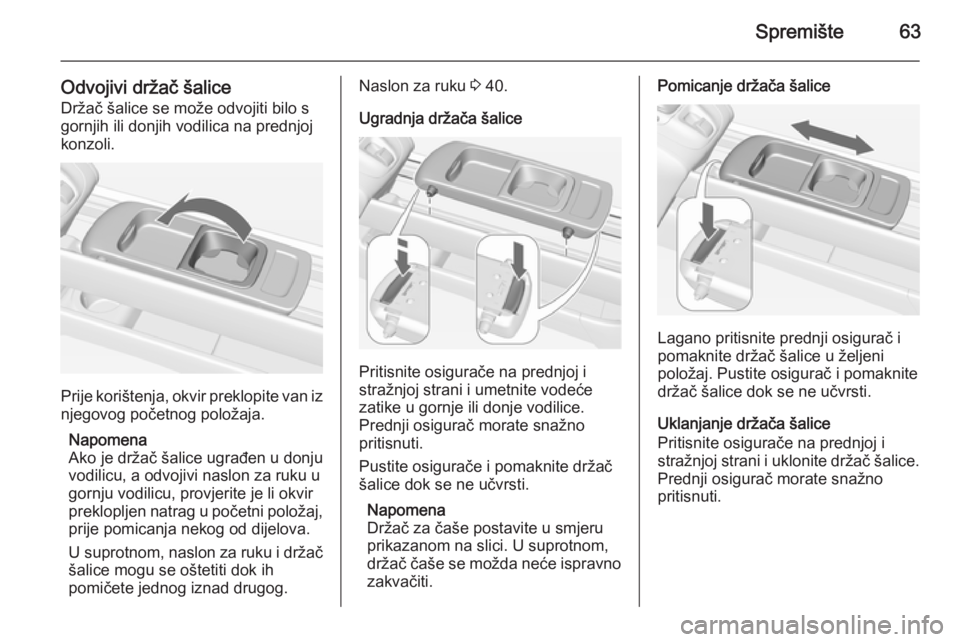

Odvojivi držač šalice
Držač šalice se može odvojiti bilo s
gornjih ili donjih vodilica na prednjoj
konzoli.
Prije korištenja, okvir preklopite van iz
njegovog početnog položaja.
Napomena
Ako je držač šalice ugrađen u donju
vodilicu, a odvojivi naslon za ruku u
gornju vodilicu, provjerite je li okvir
preklopljen natrag u početni položaj, prije pomicanja nekog od dijelova.
U suprotnom, naslon za ruku i držač
šalice mogu se oštetiti dok ih
pomičete jednog iznad drugog.
Naslon za ruku 3 40.
Ugradnja držača šalice
Pritisnite osigurače na prednjoj i
stražnjoj strani i umetnite vodeće
zatike u gornje ili donje vodilice.
Prednji osigurač morate snažno
pritisnuti.
Pustite osigurače i pomaknite držač
šalice dok se ne učvrsti.
Napomena
Držač za čaše postavite u smjeru
prikazanom na slici. U suprotnom,
držač čaše se možda neće ispravno zakvačiti.
Pomicanje držača šalice
Lagano pritisnite prednji osigurač i
pomaknite držač šalice u željeni
položaj. Pustite osigurač i pomaknite držač šalice dok se ne učvrsti.
Uklanjanje držača šalice
Pritisnite osigurače na prednjoj i
stražnjoj strani i uklonite držač šalice. Prednji osigurač morate snažno
pritisnuti.

64Spremište

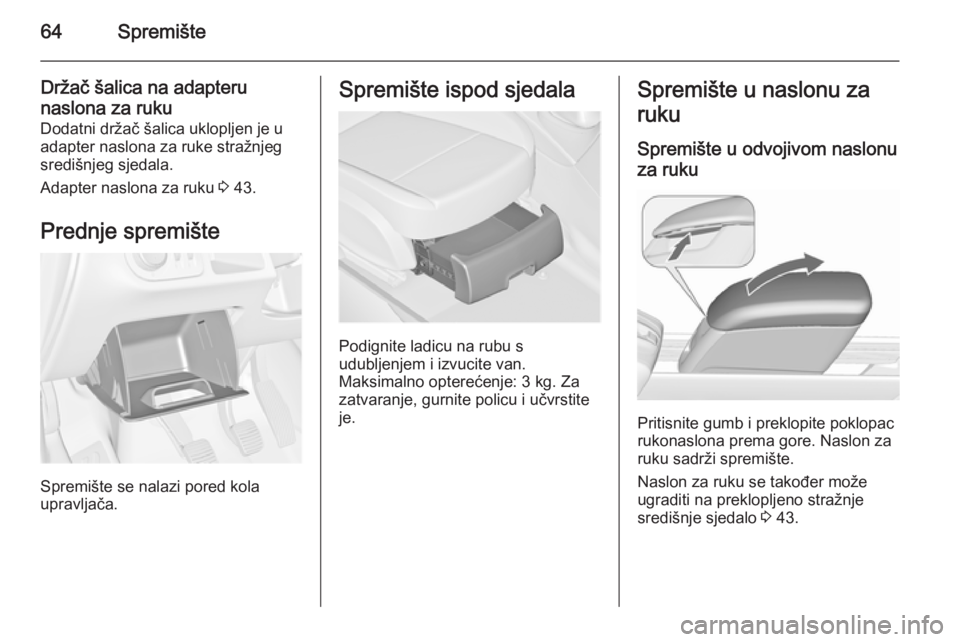

Držač šalica na adapteru
naslona za ruku
Dodatni držač šalica uklopljen je u
adapter naslona za ruke stražnjeg
središnjeg sjedala.
Adapter naslona za ruku 3 43.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište ispod sjedala
Podignite ladicu na rubu s
udubljenjem i izvucite van.
Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnite policu i učvrstite
je.
Spremište u naslonu za
ruku
Spremište u odvojivom naslonu
za ruku
Pritisnite gumb i preklopite poklopac
rukonaslona prema gore. Naslon za
ruku sadrži spremište.
Naslon za ruku se također može
ugraditi na preklopljeno stražnje
središnje sjedalo 3 43.

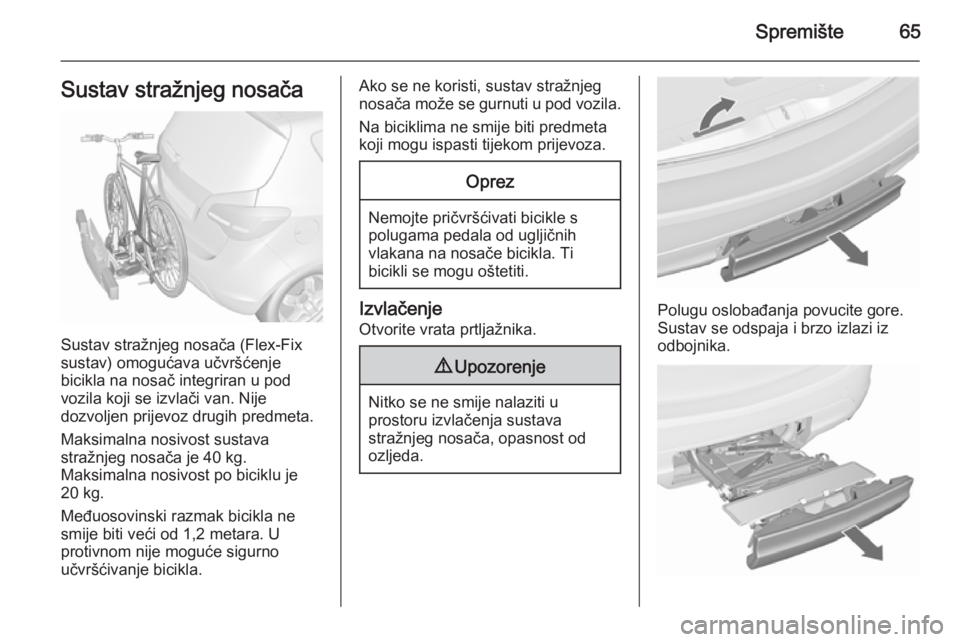

Spremište65Sustav stražnjeg nosača
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalna nosivost sustava
stražnjeg nosača je 40 kg.
Maksimalna nosivost po biciklu je
20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača može se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli se mogu oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.

66Spremište
Sustav stražnjeg nosača u potpunosti
izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.

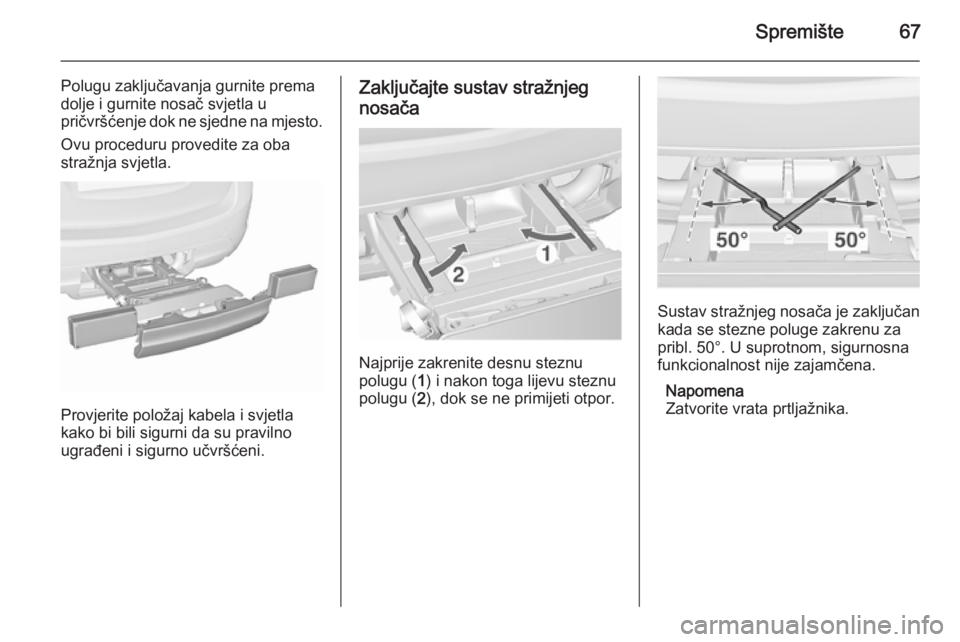

Ugradite stražnja svjetla
Najprije uklonite stražnje svjetlo ( 1), i
zatim prednje ( 2) stražnje svjetlo iz
ležišta.
U potpunosti rasklopite nosač svjetla
na stražnjoj strani stražnjeg svjetla.

Spremište67
Polugu zaključavanja gurnite prema
dolje i gurnite nosač svjetla u
pričvršćenje dok ne sjedne na mjesto.
Ovu proceduru provedite za oba
stražnja svjetla.
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg
nosača
Najprije zakrenite desnu steznu
polugu ( 1) i nakon toga lijevu steznu
polugu ( 2), dok se ne primijeti otpor.
Sustav stražnjeg nosača je zaključan
kada se stezne poluge zakrenu za
pribl. 50°. U suprotnom, sigurnosna
funkcionalnost nije zajamčena.
Napomena
Zatvorite vrata prtljažnika.

68Spremište
Otklapanje držača registarske
pločice
Otklopite držač registarske pločice.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.
Rasklopite ležišta poluge
pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.

Spremište69

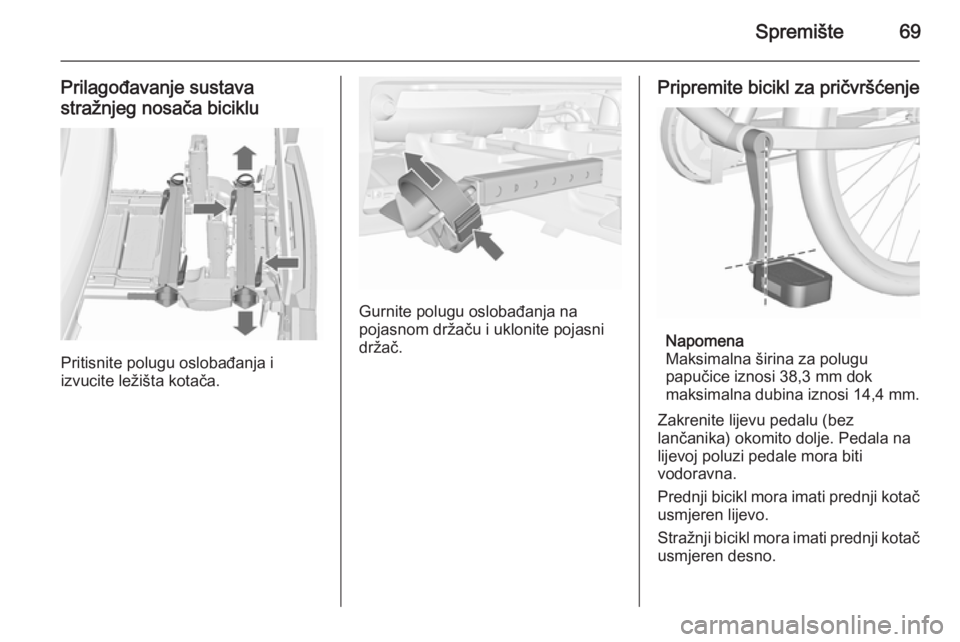

Prilagođavanje sustavastražnjeg nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.

70Spremište

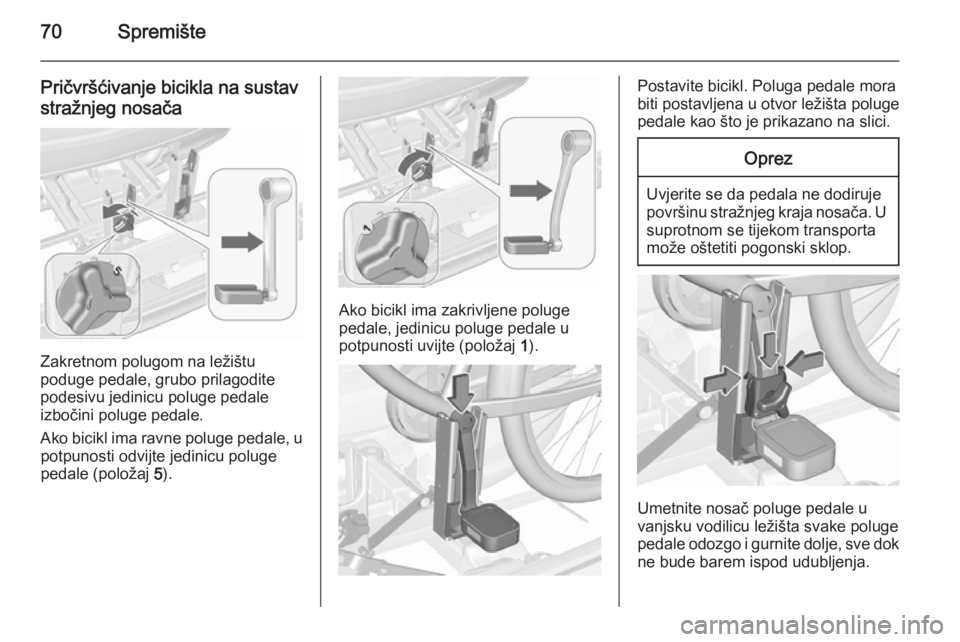

Pričvršćivanje bicikla na sustav
stražnjeg nosača
Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).
Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u
potpunosti uvijte (položaj 1).
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, sve dok
ne bude barem ispod udubljenja.
