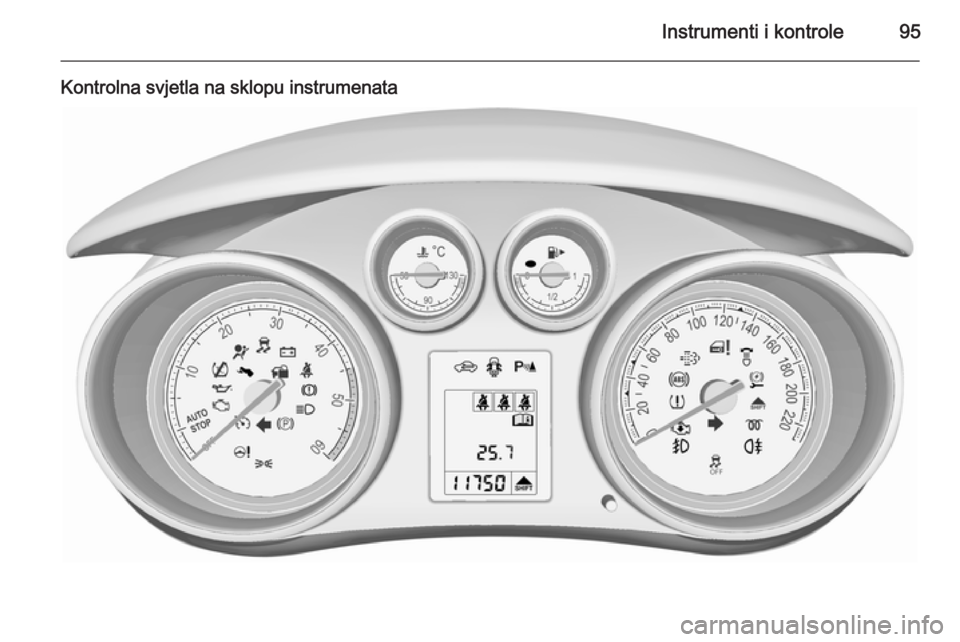

Instrumenti i kontrole95
Kontrolna svjetla na sklopu instrumenata

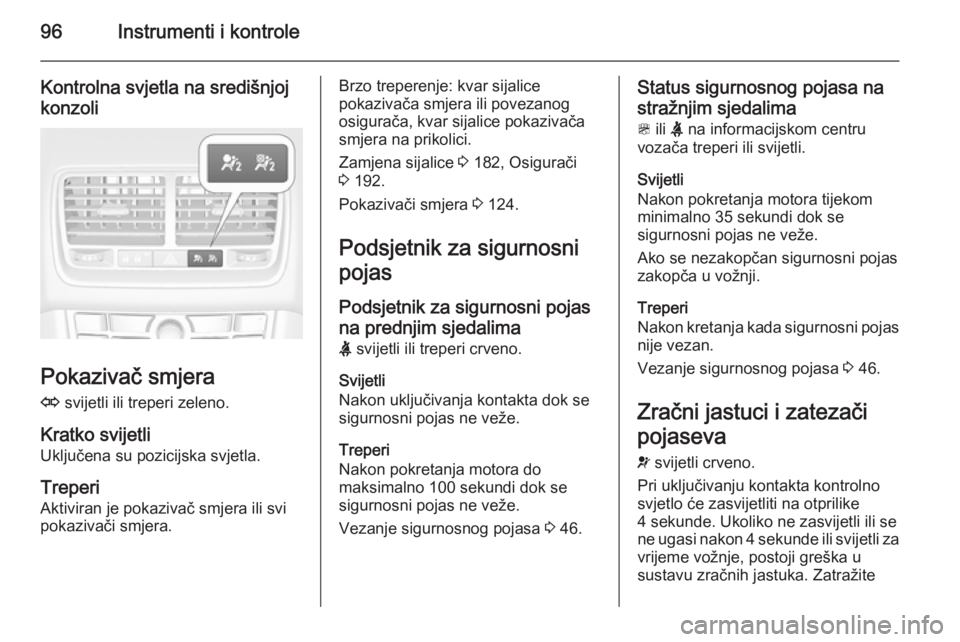

96Instrumenti i kontrole
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 182, Osigurači
3 192.
Pokazivači smjera 3 124.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X svijetli ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Vezanje sigurnosnog pojasa 3 46.Status sigurnosnog pojasa na
stražnjim sjedalima
> ili X na informacijskom centru
vozača treperi ili svijetli.
Svijetli
Nakon pokretanja motora tijekom
minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ako se nezakopčan sigurnosni pojas zakopča u vožnji.
Treperi
Nakon kretanja kada sigurnosni pojas nije vezan.
Vezanje sigurnosnog pojasa 3 46.
Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za
vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite

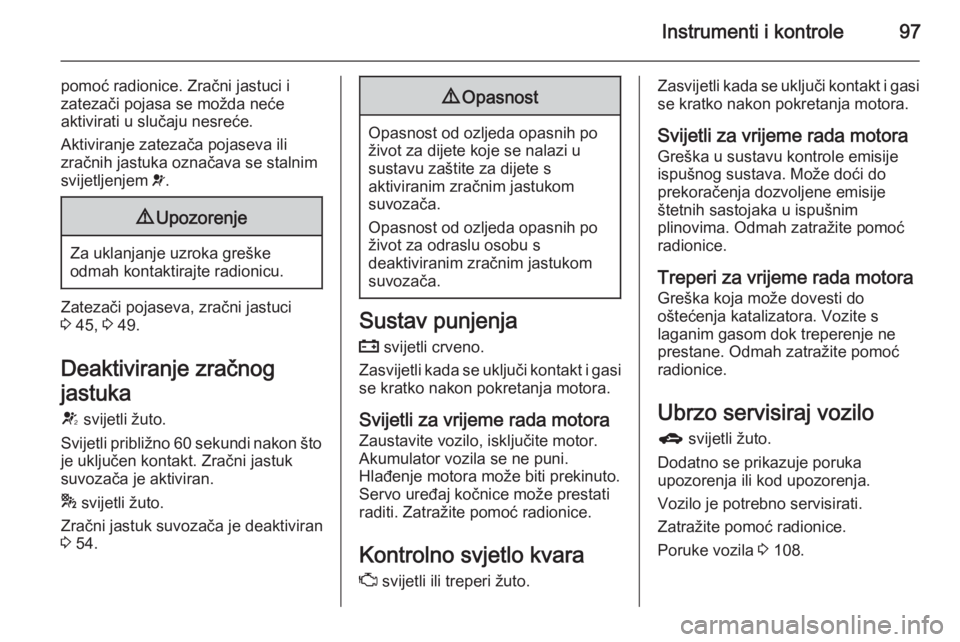

Instrumenti i kontrole97
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 45, 3 49.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 54.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 108.

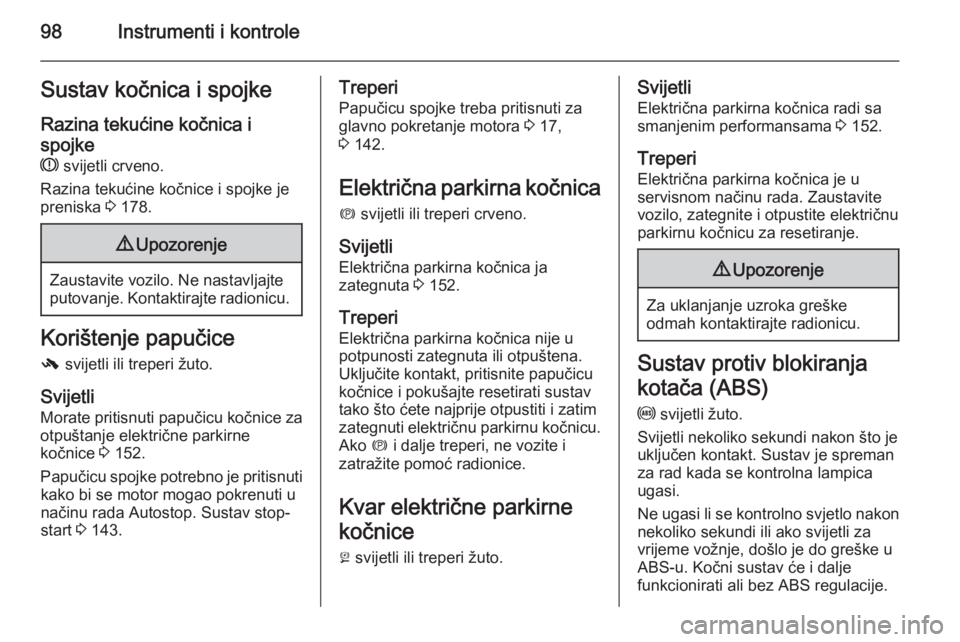

98Instrumenti i kontroleSustav kočnica i spojke
Razina tekućine kočnica i
spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 178.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 152.
Papučicu spojke potrebno je pritisnuti kako bi se motor mogao pokrenuti u
načinu rada Autostop. Sustav stop-
start 3 143.
Treperi
Papučicu spojke treba pritisnuti zaglavno pokretanje motora 3 17,
3 142.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 152.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 152.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.

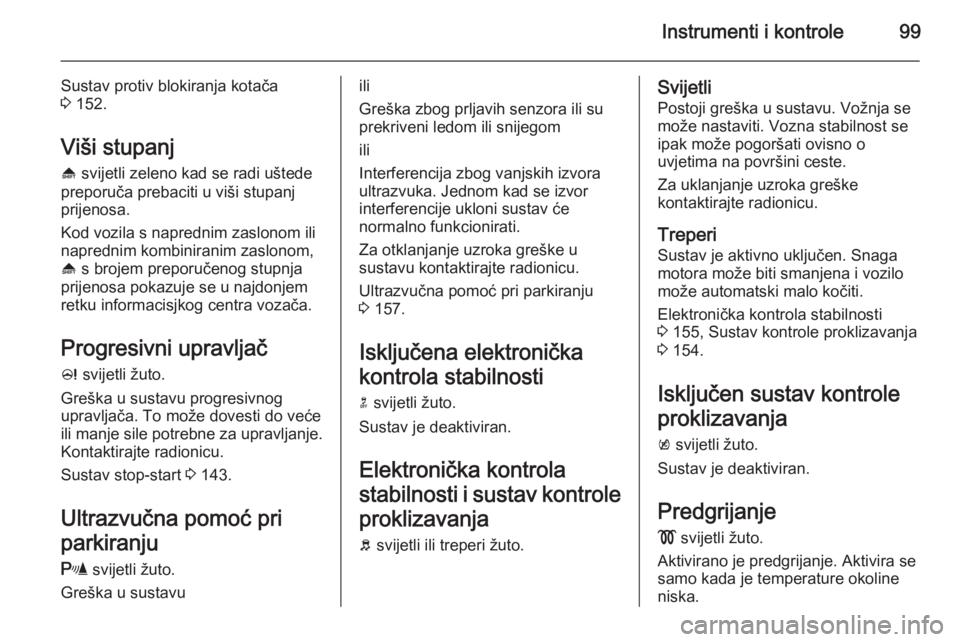

Instrumenti i kontrole99
Sustav protiv blokiranja kotača
3 152.
Viši stupanj [ svijetli zeleno kad se radi uštede
preporuča prebaciti u viši stupanj
prijenosa.
Kod vozila s naprednim zaslonom ili naprednim kombiniranim zaslonom,
[ s brojem preporučenog stupnja
prijenosa pokazuje se u najdonjem
retku informacisjkog centra vozača.
Progresivni upravljač
c svijetli žuto.
Greška u sustavu progresivnog
upravljača. To može dovesti do veće ili manje sile potrebne za upravljanje.
Kontaktirajte radionicu.
Sustav stop-start 3 143.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavuili
Greška zbog prljavih senzora ili su prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju 3 157.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Elektronička kontrola stabilnosti
3 155, Sustav kontrole proklizavanja
3 154.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperature okoline
niska.

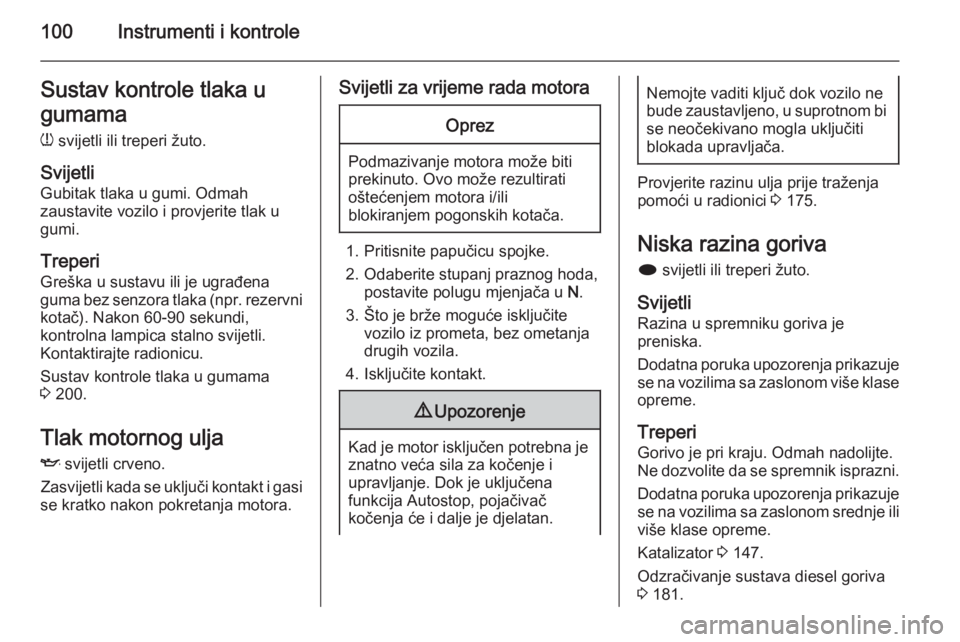

100Instrumenti i kontroleSustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60-90 sekundi,
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 200.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 175.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.
Dodatna poruka upozorenja prikazuje
se na vozilima sa zaslonom više klase
opreme.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Dodatna poruka upozorenja prikazuje se na vozilima sa zaslonom srednje ili
više klase opreme.
Katalizator 3 147.
Odzračivanje sustava diesel goriva
3 181.

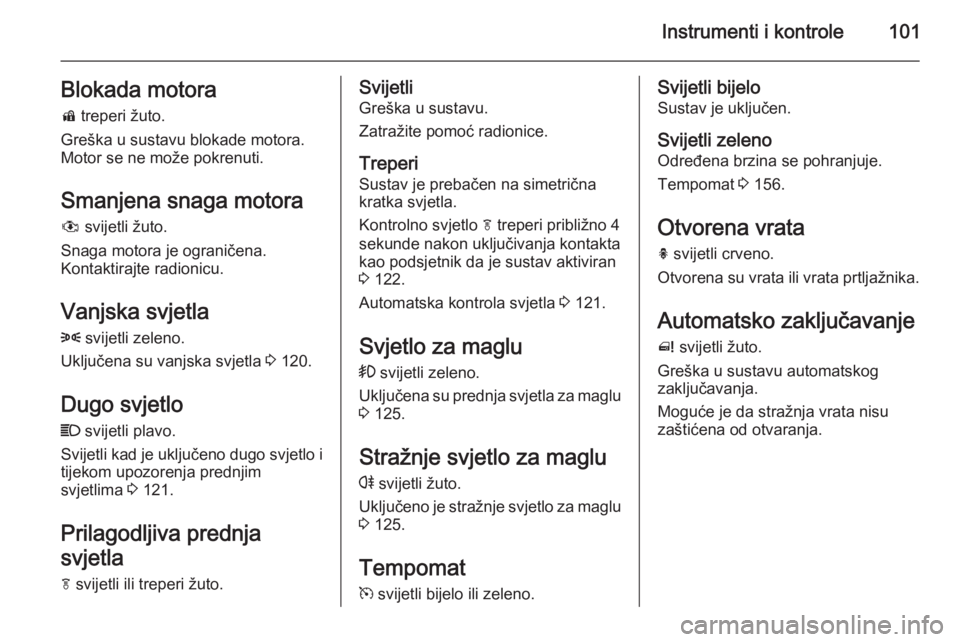

Instrumenti i kontrole101Blokada motorad treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Smanjena snaga motora
# svijetli žuto.
Snaga motora je ograničena.
Kontaktirajte radionicu.
Vanjska svjetla 8 svijetli zeleno.
Uključena su vanjska svjetla 3 120.
Dugo svjetlo C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i
tijekom upozorenja prednjim
svjetlima 3 121.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno 4
sekunde nakon uključivanja kontakta kao podsjetnik da je sustav aktiviran
3 122.
Automatska kontrola svjetla 3 121.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu
3 125.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 125.
Tempomat
m svijetli bijelo ili zeleno.Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Određena brzina se pohranjuje.
Tempomat 3 156.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.
Automatsko zaključavanje ^ svijetli žuto.
Greška u sustavu automatskog
zaključavanja.
Moguće je da stražnja vrata nisu
zaštićena od otvaranja.

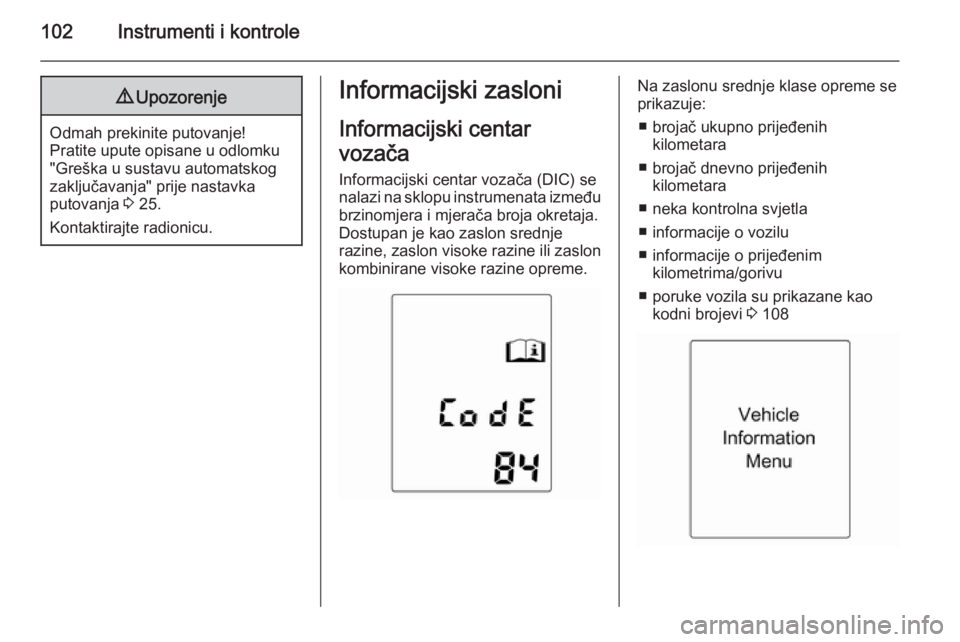

102Instrumenti i kontrole9Upozorenje
Odmah prekinite putovanje!
Pratite upute opisane u odlomku
"Greška u sustavu automatskog
zaključavanja" prije nastavka
putovanja 3 25.
Kontaktirajte radionicu.
Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se
nalazi na sklopu instrumenata između brzinomjera i mjerača broja okretaja.
Dostupan je kao zaslon srednje
razine, zaslon visoke razine ili zaslon
kombinirane visoke razine opreme.Na zaslonu srednje klase opreme se
prikazuje:
■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ neka kontrolna svjetla
■ informacije o vozilu
■ informacije o prijeđenim kilometrima/gorivu
■ poruke vozila su prikazane kao kodni brojevi 3 108
