Sõiduki hooldamine183

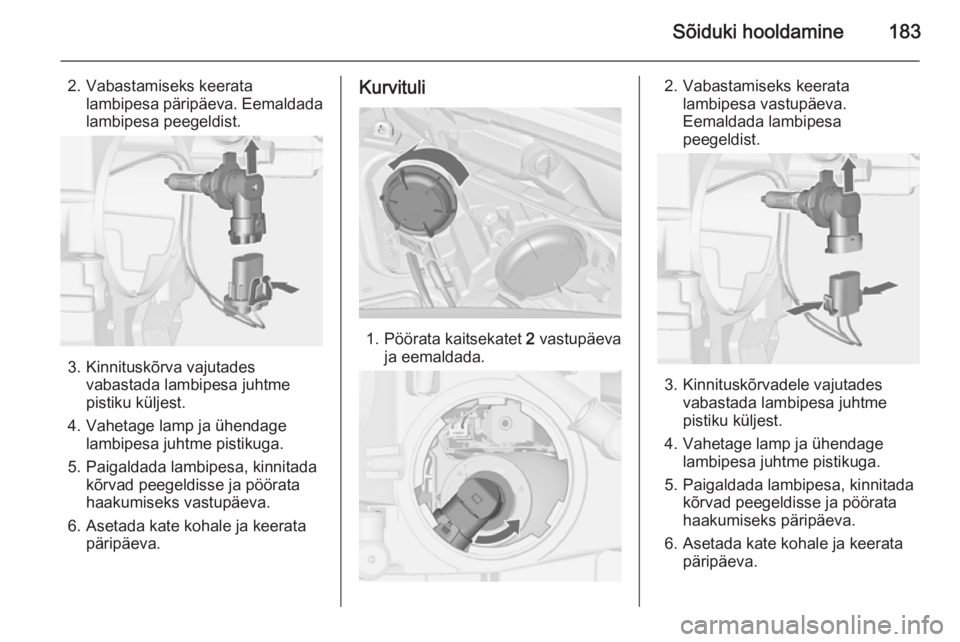

2. Vabastamiseks keeratalambipesa päripäeva. Eemaldada
lambipesa peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks vastupäeva.
6. Asetada kate kohale ja keerata päripäeva.
Kurvituli
1. Pöörata kaitsekatet 2 vastupäeva
ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrvadele vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

184Sõiduki hooldamine

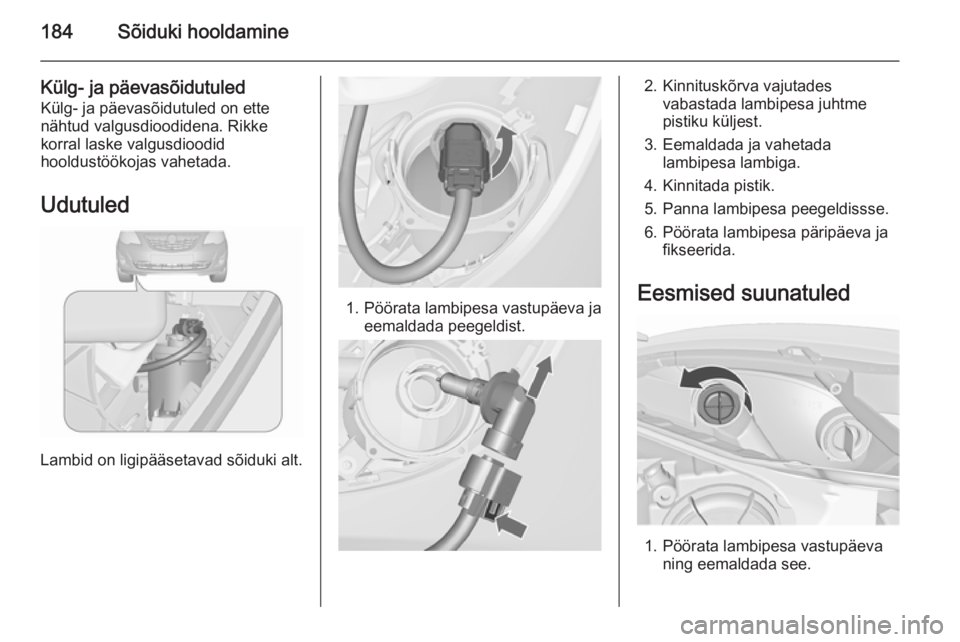

Külg- ja päevasõidutuledKülg- ja päevasõidutuled on ettenähtud valgusdioodidena. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
Udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldada ja vahetada lambipesa lambiga.
4. Kinnitada pistik.
5. Panna lambipesa peegeldissse.
6. Pöörata lambipesa päripäeva ja fikseerida.
Eesmised suunatuled
1. Pöörata lambipesa vastupäeva ning eemaldada see.

Sõiduki hooldamine185

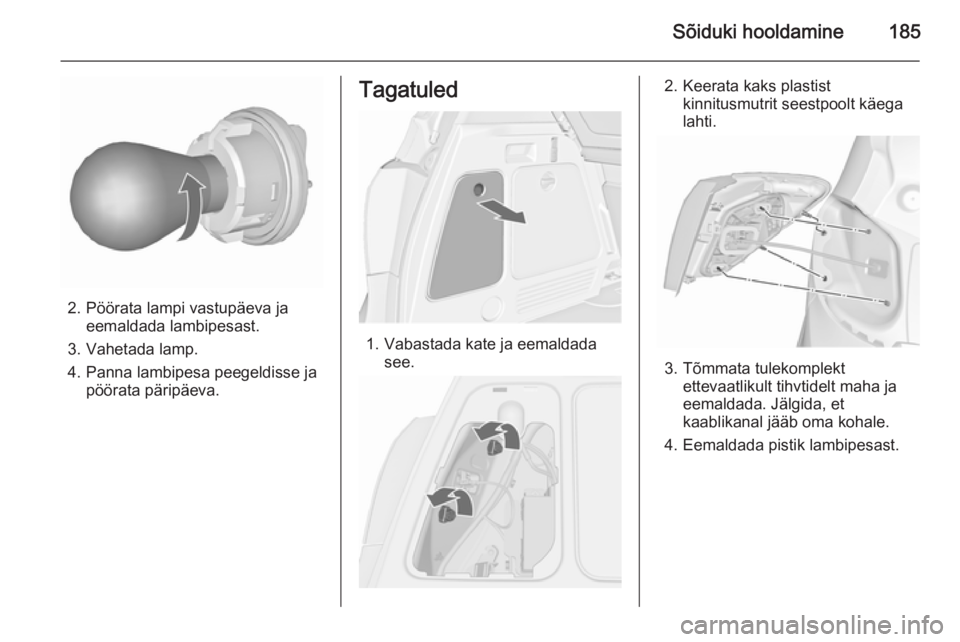

2. Pöörata lampi vastupäeva jaeemaldada lambipesast.
3. Vahetada lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Tagatuled
1. Vabastada kate ja eemaldada see.
2. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmata tulekomplekt ettevaatlikult tihvtidelt maha ja
eemaldada. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldada pistik lambipesast.

186Sõiduki hooldamine

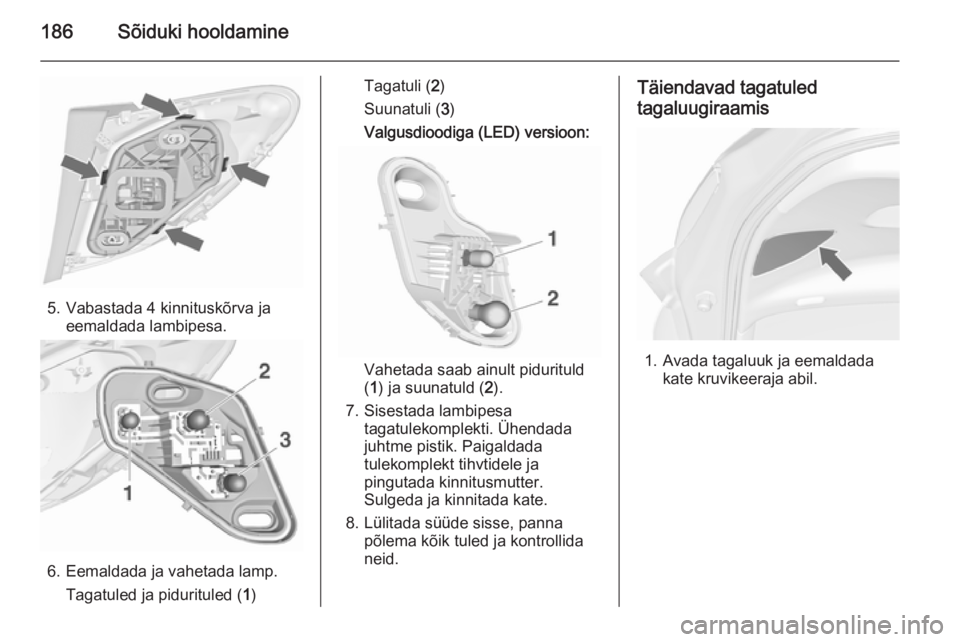

5. Vabastada 4 kinnituskõrva jaeemaldada lambipesa.
6. Eemaldada ja vahetada lamp.
Tagatuled ja pidurituled ( 1)
Tagatuli ( 2)
Suunatuli ( 3)
Valgusdioodiga (LED) versioon:
Vahetada saab ainult pidurituld
( 1 ) ja suunatuld ( 2).
7. Sisestada lambipesa tagatulekomplekti. Ühendada
juhtme pistik. Paigaldada
tulekomplekt tihvtidele ja
pingutada kinnitusmutter.
Sulgeda ja kinnitada kate.
8. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Täiendavad tagatuled
tagaluugiraamis
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.

Sõiduki hooldamine187
2. Vajutada kinnituskõrva jaeemaldada lambipesa allapoole.
3. Tagurdustule ( 1) lambi
vahetamiseks eemaldada ja
vahetada lamp.
Tagatule / tagumise udutule ( 2)
lambi vahetamiseks vajutada
lamp kergelt pessa, pöörata
vastupäeva, eemaldada ja
vahetada lamp.
4. Panna lambipesa hoidikusse. 5. Paigaldada kate.
6. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Tagatule lambi ja tagurdustule lambi
vahetamiseks paremal küljel toimida
samaviisi.
Valgusdioodiga (LED) versioon:
Vahetada saab ainult tagurdustule
lampi.
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.

188Sõiduki hooldamine

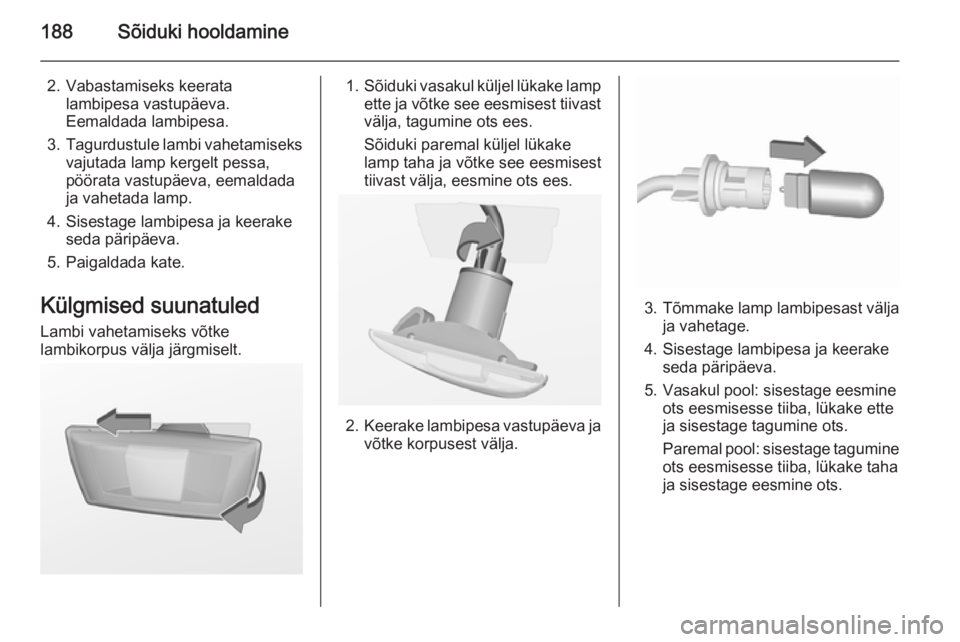

2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa.
3. Tagurdustule lambi vahetamiseks
vajutada lamp kergelt pessa,
pöörata vastupäeva, eemaldada ja vahetada lamp.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Paigaldada kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.1. Sõiduki vasakul küljel lükake lamp
ette ja võtke see eesmisest tiivast välja, tagumine ots ees.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmisest
tiivast välja, eesmine ots ees.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Vasakul pool: sisestage eesmine ots eesmisesse tiiba, lükake ette
ja sisestage tagumine ots.
Paremal pool: sisestage tagumine ots eesmisesse tiiba, lükake tahaja sisestage eesmine ots.

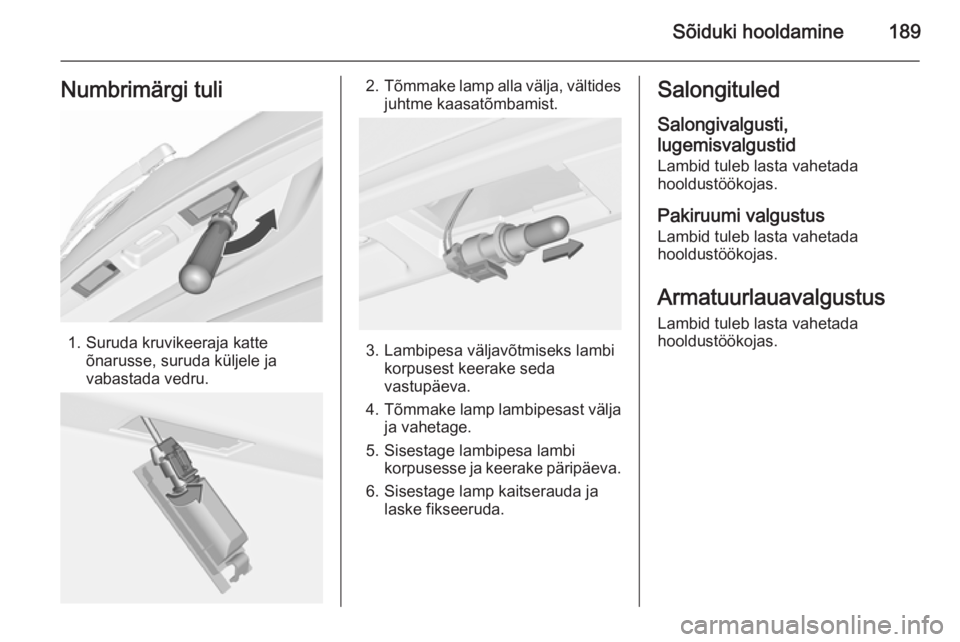

Sõiduki hooldamine189Numbrimärgi tuli
1. Suruda kruvikeeraja katteõnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled
Salongivalgusti,
lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus Lambid tuleb lasta vahetada
hooldustöökojas.

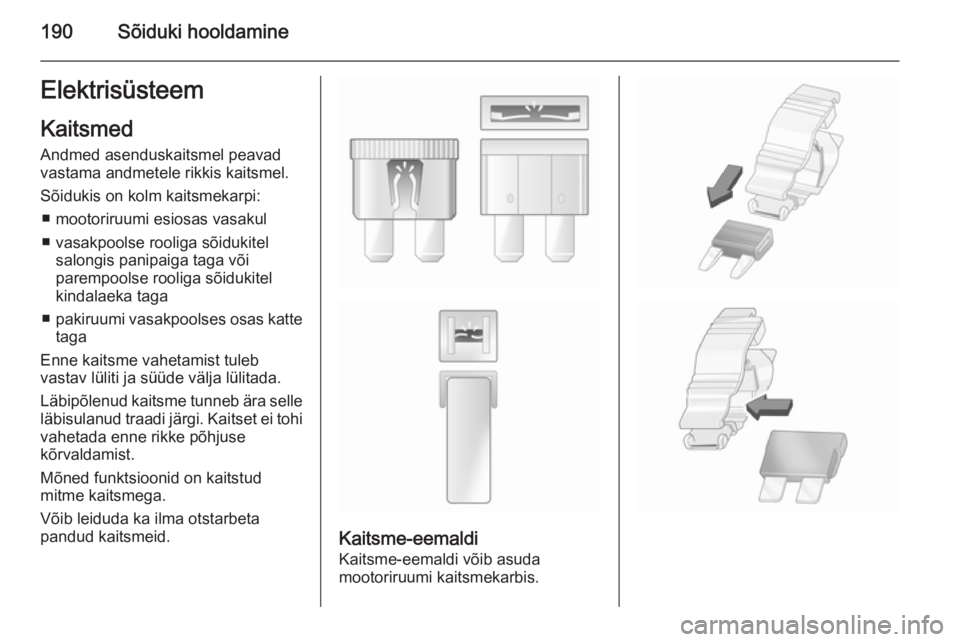

190Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
