Informação breve e concisa11
1Accionamento electrónico
dos vidros .............................. 34
2 Espelhos retrovisores
exteriores .............................. 31
3 Comando da velocidade
de cruzeiro ......................... 164
4 Grelhas de ventilação
laterais ................................ 145
5 Indicadores de mudança
de direcção e de via, sinal
de luzes, luzes de médios
e de máximos ..................... 131
Luzes de saída ..................135
Luzes de presença .............133
Centro de Informação ao
Condutor ............................. 108
6 Instrumentos ........................ 97
7 Controlos do volante ............89
8 Centro de Informação ao
Condutor ............................. 108
9 Limpa pára-brisas,
sistema lava pára-brisas,
escova traseira, sistema
lava-vidros traseiro ............... 9110 Grelhas de ventilação
centrais .............................. 145
11 Sistema de fecho
centralizado das portas .........23
Luzes de emergência ........131
Indicador de comando
para desactivação do
Airbag ................................. 103
12 Visor de informação ............112
13 Sensor da climatização
automática electrónica .......140
14 Porta-luvas ........................... 67
15 Sistema de comando de
tracção ............................... 162
Controlo Electrónico de
Estabilidade ....................... 163
Sensores de
estacionamento ultra-
-sónico ............................... 165
Botão Eco ........................... 150
Selector de combustível .......98
16 Sistema de controlo da
climatização ........................ 13717Alavanca das mudanças,
caixa de velocidades
manual ............................... 159
Caixa de velocidades
automática ......................... 155
18 Travão de mão eléctrico .....160
19 Interruptor da ignição com
tranca da direcção .............148
20 Buzina .................................. 90
Airbag do condutor ..............56
21 Alavanca de abertura do
capô ................................... 185
22 Compartimento de
arrumação ............................. 67
Caixa de fusíveis ................ 206
23 Ajuste do volante .................89
24 Interruptor das luzes ..........127
Regulação do alcance dos
faróis .................................. 129
Faróis de nevoeiro .............132
Luz traseira de nevoeiro ....132
Iluminação dos
instrumentos ...................... 133
14Informação breve e concisaBuzina
Premir j.
Sistemas de limpa
pára‑brisas e de lava
pára‑brisas
Limpa pára-brisasHI=rápidoLO=lentoINT=limpeza com passagem
intermitente ou limpeza
automática com sensor de
chuvaOFF=desligadoPara uma só passagem quando o
limpa-pára-brisas está desligado,
pressionar a alavanca para baixo
para a posição 1x.
Limpa-pára-brisas 3 91,
substituição da lâmina do limpa-pára- -brisas 3 191.

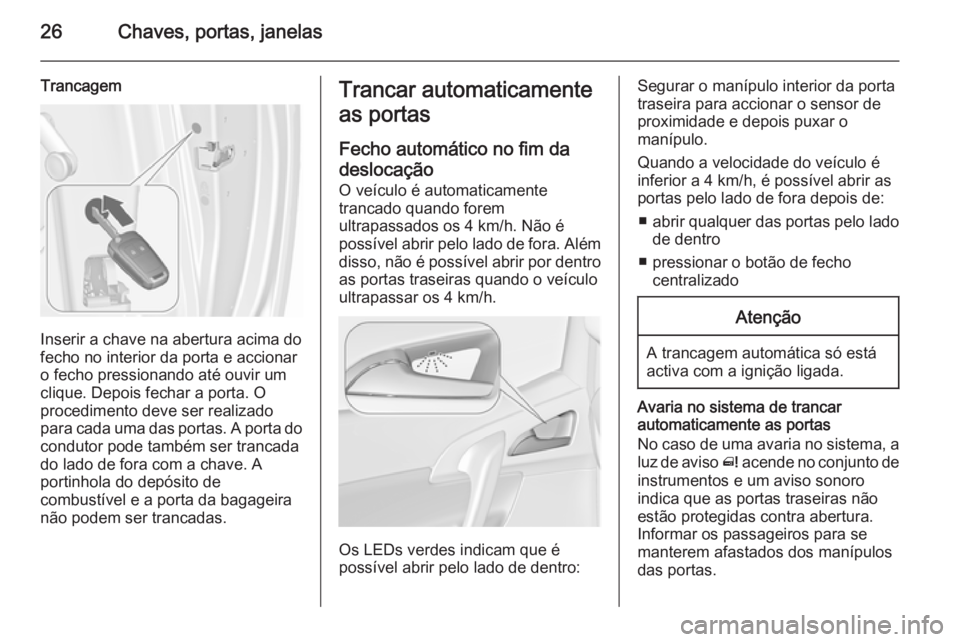

26Chaves, portas, janelas
Trancagem
Inserir a chave na abertura acima do
fecho no interior da porta e accionar o fecho pressionando até ouvir um
clique. Depois fechar a porta. O
procedimento deve ser realizado
para cada uma das portas. A porta do
condutor pode também ser trancada
do lado de fora com a chave. A
portinhola do depósito de
combustível e a porta da bagageira
não podem ser trancadas.
Trancar automaticamente
as portas
Fecho automático no fim da
deslocação
O veículo é automaticamente
trancado quando forem
ultrapassados os 4 km/h. Não é
possível abrir pelo lado de fora. Além disso, não é possível abrir por dentro as portas traseiras quando o veículo
ultrapassar os 4 km/h.
Os LEDs verdes indicam que é
possível abrir pelo lado de dentro:
Segurar o manípulo interior da porta
traseira para accionar o sensor de
proximidade e depois puxar o
manípulo.
Quando a velocidade do veículo é
inferior a 4 km/h, é possível abrir as
portas pelo lado de fora depois de:
■ abrir qualquer das portas pelo lado
de dentro
■ pressionar o botão de fecho centralizadoAtenção
A trancagem automática só está
activa com a ignição ligada.
Avaria no sistema de trancar
automaticamente as portas
No caso de uma avaria no sistema, a
luz de aviso ^ acende no conjunto de
instrumentos e um aviso sonoro
indica que as portas traseiras não
estão protegidas contra abertura.
Informar os passageiros para se
manterem afastados dos manípulos
das portas.
Chaves, portas, janelas33Função automática de
antiencandeamento
O encandeamento por veículos que
se deslocam atrás é
automaticamente reduzido.
Janelas
Pára-brisas
Pára-brisas com reflector solar
O pára-brisas com reflector solar
possui um revestimento que reflecte
a radiação solar. Os sinais de dados, por exemplo, de postos de portagens, também podem ser reflectidos.
As áreas assinaladas no pára-brisas
não estão cobertas pelo
revestimento. Os dispositivos para
registo electrónico de dados e
pagamento de portagens têm de ser
fixados nestas áreas. Caso contrário,
podem ocorrer falhas a nível do
registo de dados.
Auto-colantes no pára-brisas Não colocar auto-colantes, tal como
auto-colantes das auto-estradas ou
semelhantes no pára-brisas, na área
do espelho retrovisor interior. Caso
contrário a zona de detecção do
sensor e a área de visão da câmara
no encaixe do espelho retrovisor
poderia ficar restringida.
Accionamento manual dos vidros Os vidros das portas podem ser
abertos ou fechados com as
respectivas manivelas.
88Arrumação
■ Não colocar quaisquer objectos natampa da bagageira ou no painel
de instrumentos, e não cobrir o
sensor que se encontra na parte de cima do painel de instrumentos.
■ A carga não deve dificultar o funcionamento dos pedais, do
travão de mão e do selector das
mudanças nem deve restringir a
liberdade de movimentos do
condutor. Não colocar no interior
objectos que não sejam presos.
■ Não conduzir com a bagageira aberta.9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem ser projectados
no interior do veículo e provocar
ferimentos ou danos na carga ou
veículo.
■ A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 242) e a tara CE.
Para calcular a carga útil, introduzir
os dados do seu veículo na Tabela
de pesos no início deste manual.
A tara CE inclui o peso do condutor (68 kg) , da bagagem (7 kg) e todos
os fluidos (depósito 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
■ Conduzir com carga no tejadilho aumenta a sensibilidade do veículo
a ventos cruzados e afecta
negativamente a manobrabilidade
do veículo por aumentar o centro
de gravidade do veículo. Distribuir
a carga uniformemente e prendê-la
bem com cintas de fixação. Ajustar a pressão dos pneus e a
velocidade do veículo em
conformidade com as condições de carga. Verificar e apertar as cintas
frequentemente.
Não conduzir a mais de 120 km/h.
A carga autorizada no tejadilho é
de 60 kg. A carga no tejadilho é o
peso combinado das barras de
tejadilho e da carga.
Instrumentos, elementos de manuseamento91Limpa pára-brisas e lava
pára-brisas
Limpa pára-brisasHI=rápidoLO=lentoINT=limpeza com passagem
intermitente ou limpeza
automática com sensor de
chuvaOFF=desligado
Para uma só passagem quando o
limpa-pára-brisas está desligado,
pressionar a alavanca para baixo
para a posição 1x.
Não utilizar se o pára-brisas estiver
congelado.
Desligar em estações de lavagem
automática.
Intervalo regulável do limpa
pára-brisas
Alavanca do limpa-vidros na
posição INT.
Rodar o regulador para ajustar o
intervalo de limpeza desejado:intervalo curto=rodar o botão
regulador para
cimaintervalo longo=rodar o botão
regulador para
baixo
Limpeza automática com sensor de
chuva
INT=Limpeza automática com
sensor de chuva
92Instrumentos, elementos de manuseamento
O sensor de chuva detecta a
quantidade de chuva no pára-brisas
e regula automaticamente a
frequência do limpa pára-brisas.
O sensor de chuva detecta a
quantidade de água no pára-brisas e
regula automaticamente a frequência
das passagens do limpa pára-brisasRodar o regulador para ajustar a
sensibilidade:sensibilidade
baixa=rodar o botão
regulador para
baixosensibilidade
alta=rodar o botão
regulador para
cima
Manter o sensor sem pó, sujidade e
gelo.
Lava pára-brisas
Puxar alavanca. O líquido do limpa-
-vidros é pulverizado no pára-brisas e o limpa-vidros faz algumas
passagens.
Instrumentos, elementos de manuseamento1059Aviso
Reparar a avaria imediatamente
numa oficina.
Sistema de travagem
antibloqueio (ABS) u acende-se a amarelo.
Acende-se durante alguns segundos
depois de ligar a ignição. O sistema
está pronto a funcionar quando a luz
de aviso se apagar.
Se o indicador de controlo não se
apagar após alguns segundos, ou se se acender durante a condução,
existe uma avaria no ABS. O sistema
de travões mantém-se operacional
mas sem ABS.
Sistema de travões antibloqueio
3 160.
Engrenar numa velocidade
superior [ acende a verde quando é
recomendada uma passagem de
caixa para velocidade superior, para
poupança de combustível.
Nos veículos equipados com o
Mostrador Avançado ou Mostrador
Combinado Avançado, a indicação
[ com o número da velocidade
recomendada é apresentada na linha inferior do Centro de Informação do
Condutor.
Direcção de esforço
variável c acende-se a amarelo.
Avaria no sistema de direcção com
esforço variável. Pode dar lugar a um
esforço na direcção maior ou menor.
Consultar uma oficina.
Sistema Start/Stop 3 150.Sensores de
estacionamento
ultra-sónico
r acende-se a amarelo.
Avaria no sistema
ou
Avaria devido a sensores sujos ou
cobertos de gelo ou neve
ou
Interferência devido a fontes de ultra- -sons externas. Assim que se
eliminar a fonte de interferência, o
sistema funcionará normalmente.
Reparar a avaria no sistema numa
oficina.
Sensor de estacionamento ultra-
-sónico 3 165.
Programa electrónico de
estabilidade desligado
n acende-se a amarelo.
O sistema está desactivado.
