2015.5 OPEL INSIGNIA Používateľská príručka (in Slovak)

Starostlivosť o vozidlo247Zadné svetlá5-dverový hatchback/4-dverový
sedan
1. Demontujte kryt z vnútornej strany batožinového priestoru.
2. Zvnútra rukou odskrutkujte triplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte vytiahnutím alebo
otočením:
Svetlo ukazovateľa smeru 1
Zadné hmlové svetlo 2, len na
strane vodiča
Svetlo spiatočky 3
Koncové svetlá a brzdové svetlá sú vytvorené z LED. V prípade

248Starostlivosť o vozidlo
poruchy nechajte LED vymeniť v
servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Zatvorte kryt.

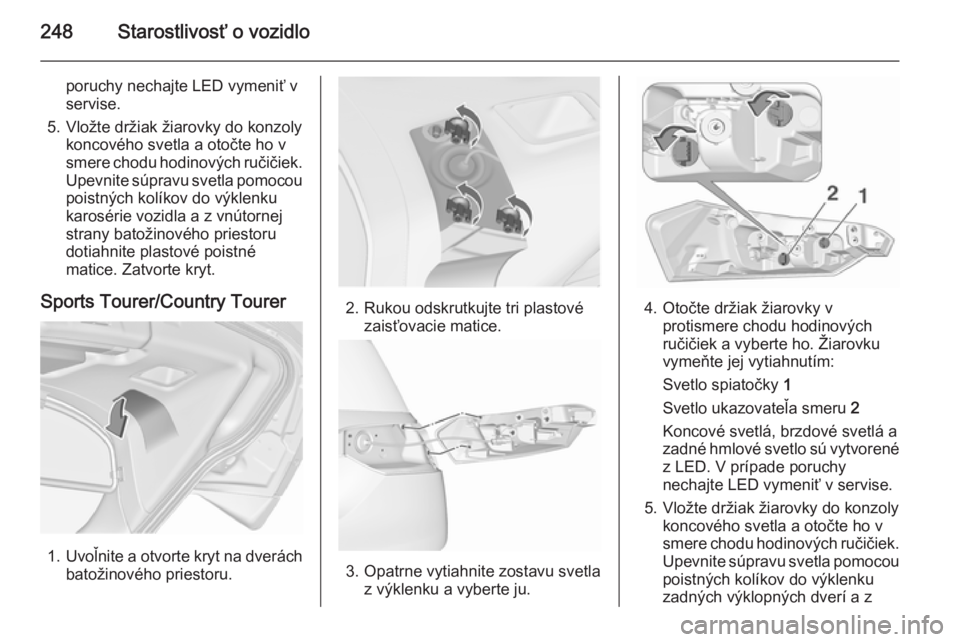

Sports Tourer/Country Tourer
1. Uvoľnite a otvorte kryt na dverách
batožinového priestoru.
2. Rukou odskrutkujte tri plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Svetlo spiatočky 1
Svetlo ukazovateľa smeru 2
Koncové svetlá, brzdové svetlá a
zadné hmlové svetlo sú vytvorené
z LED. V prípade poruchy
nechajte LED vymeniť v servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
zadných výklopných dverí a z

Starostlivosť o vozidlo249
vnútornej strany zadných
výklopných dverí dotiahnite
plastové poistné matice. Zatvorte
kryt.
Ďalšie zadné svetlá v ráme dverí batožinového priestoru
1. Otvorte dvere batožinového priestoru.
2. Uvoľnite a odstráňte kryt vbočnom paneli.
3. Vytlačte teleso lampy znútra bočného panelu.
4. Otáčajte plastovou maticoudoľava a vyberte ju z objímky
žiarovky.
5. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku. Vložte
plastovú maticu do objímky
žiarovky a otočte ním v smere
hodinových ručičiek.
Zadné svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Vložte objímku žiarovky do rámu dverí batožinového priestoru.
Zatvorte kryt v bočnom paneli.

250Starostlivosť o vozidloBočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do telesa žiarovky, zatlačte na stranu a
uvoľnite pružinu.

Starostlivosť o vozidlo251
2. Vyberte svetlo smerom dole.Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie nákladného
priestoru
1. Skrutkovačom opatrne vypáčte plastový kryt osvetlenia.

252Starostlivosť o vozidlo
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Zasuňte novou žiarovku.
4. Zapojte lampičku.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou
■ za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.

Starostlivosť o vozidlo253
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

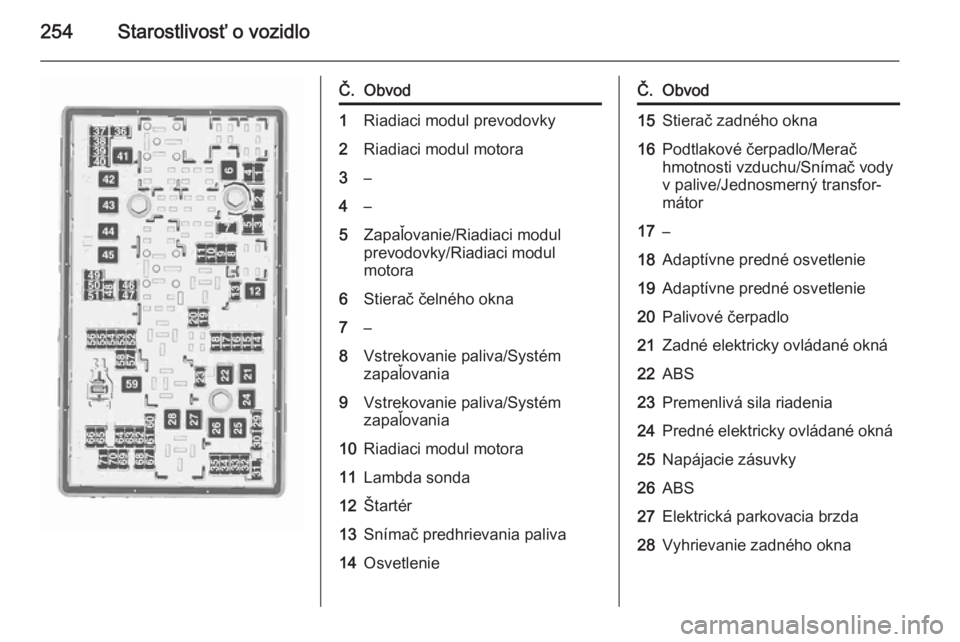

Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.

254Starostlivosť o vozidlo
Č.Obvod1Riadiaci modul prevodovky2Riadiaci modul motora3–4–5Zapaľovanie/Riadiaci modul
prevodovky/Riadiaci modul
motora6Stierač čelného okna7–8Vstrekovanie paliva/Systém
zapaľovania9Vstrekovanie paliva/Systém
zapaľovania10Riadiaci modul motora11Lambda sonda12Štartér13Snímač predhrievania paliva14OsvetlenieČ.Obvod15Stierač zadného okna16Podtlakové čerpadlo/Merač
hmotnosti vzduchu/Snímač vody
v palive/Jednosmerný transfor‐
mátor17–18Adaptívne predné osvetlenie19Adaptívne predné osvetlenie20Palivové čerpadlo21Zadné elektricky ovládané okná22ABS23Premenlivá sila riadenia24Predné elektricky ovládané okná25Napájacie zásuvky26ABS27Elektrická parkovacia brzda28Vyhrievanie zadného okna
