172Guida e funzionamento
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistema ini‐
zierà una manovra di parcheggio.
Verificare la disponibilità dello spa‐
zio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente ac‐
cetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐ stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐stico. Premere il pulsante r o
D brevemente per disattivare il si‐
stema di ausilio al parcheggio.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al par‐
cheggio ottimale è necessaria una
distanza di guida di almeno 10 km,
compresa una serie di curve.
Allarme angolo morto
laterale
Il sistema di allarme angolo morto la‐
terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐ vano oggetti che non potrebbero es‐sere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva: ■ ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐
mento rapido
■ pedoni, ciclisti o animali
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

174Guida e funzionamentodi fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità e il contrasto possono
essere impostati dando dei colpetti
sul display a sfioro quando la video‐
camera posteriore è attiva.

Cura del veicolo207
N°Circuito1Modulo interfaccia rimorchio2Interruttore specchietto esterno3Sensore della batteria4Centralina del telaio5ABS6Luce diurna sinistra7–8Centralina del cambio9Centralina della carrozzeria10Modulo livellamento fari/TPMS/
interfaccia rimorchio11Tergilunotto12Disappannamento dei finestrini13Luce diurna destra14Disappannamento degli spec‐
chietti15–N°Circuito16Kit pompa/modulo di controllo
telaio17Specchietto retrovisore interno18Centralina del motore19Pompa carburante20–21Bobina di iniezione22–23Impianto di iniezione24Impianto di lavaggio25Impianto di illuminazione26Centralina del motore27Valvola di spegnimento riscalda‐
tore28Centralina del motore29Centralina del motore30Centralina del motore

210Cura del veicolo
N°Circuito18Climatizzatore19Tettuccio apribile20Sistema di ausilio al parcheggio/
Sensore pioggia/Telecamera
anteriore21Interruttore freni22Impianto audio23Display24–25Martinetto ausiliario26Cruscotto27Riscaldamento sedile, condu‐
cente28–29–30Quadro strumenti/Riscalda‐
mento sedili/FlexDock31Avvisatore acusticoN°Circuito32Riscaldamento sedile, passeg‐
gero33Volante riscaldato34–35Kit di riparazione dei pneumatici36–37Tergilunotto38Accendisigari39Alzacristalli elettrici/Tettuccio
apribile/Display cambio automa‐
tico40–Attrezzi per il veicolo
AttrezziVeicoli con kit di riparazione deipneumatici
Gli attrezzi sono posizionati insieme
al gancio di traino e al kit di ripara‐
zione pneumatici nel vano di carico
sotto la copertura del pavimento.

Cura del veicolo213
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
■ Identificare il codice identificativo del motore. Dati del motore 3 245.
■ Identificare il pneumatico rispettivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 252.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro. Dopo aver regolato la pres‐
sione dei pneumatici inserire l'accen‐
sione e selezionare l'impostazione
pertinente sulla pagina Carico
pneumatici sul Driver Information
Center 3 98.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici (TPMS) controlla la pres‐
sione di tutti e quattro i pneumatici
una volta al minuto quando la velocità
del veicolo supera un dato limite.
Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menù veicolo del Driver Information
Centre (DIC).
Il menu può essere selezionato pre‐
mendo i pulsanti sulla leva degli indi‐
catori di direzione.

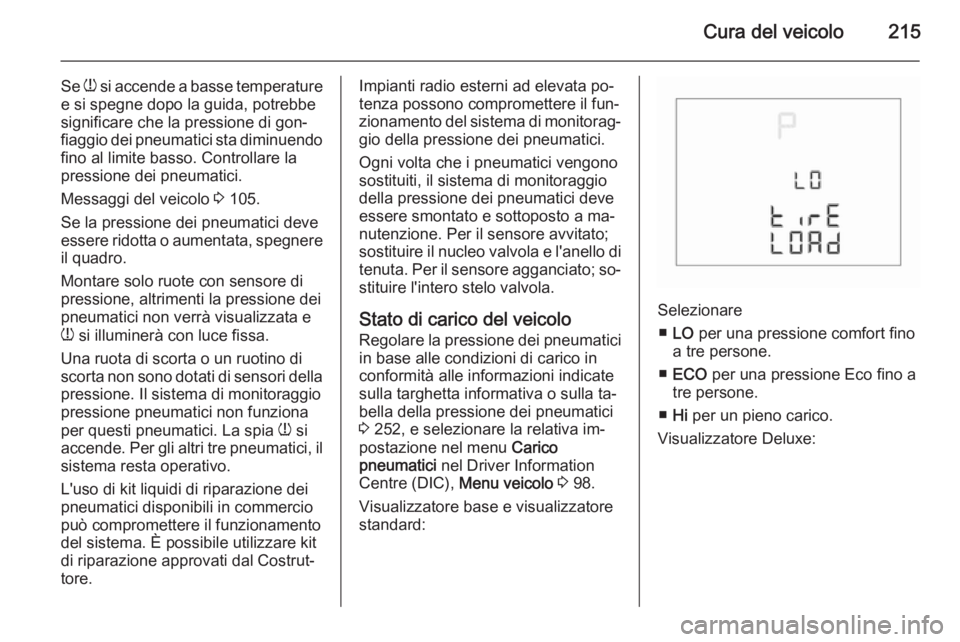

Cura del veicolo215
Se w si accende a basse temperature
e si spegne dopo la guida, potrebbe
significare che la pressione di gon‐
fiaggio dei pneumatici sta diminuendo fino al limite basso. Controllare la
pressione dei pneumatici.
Messaggi del veicolo 3 105.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per questi pneumatici. La spia w si
accende. Per gli altri tre pneumatici, il sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato;
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato; so‐ stituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 252, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Centre (DIC), Menu veicolo 3 98.
Visualizzatore base e visualizzatore
standard:
Selezionare
■ LO per una pressione comfort fino
a tre persone.
■ ECO per una pressione Eco fino a
tre persone.
■ Hi per un pieno carico.
Visualizzatore Deluxe:

216Cura del veicolo
Selezionare■ Leggero per una pressione confor‐
tevole fino a tre persone.
■ Eco per una pressione Eco fino a
tre persone.
■ Max per un pieno carico
Processo di abbinamento del sensore TPMS Ogni sensore TPMS ha un codice uni‐ voco di identificazione. Il codice iden‐
tificativo deve essere abbinato alla
posizione di una nuova ruota dopo
aver fatto ruotare le ruote o il cambio
della serie completa di ruote e se uno
o più sensori TPMS sono stati sosti‐
tuiti. È necessario effettuare il pro‐
cesso di abbinamento del sensore
TPMS anche dopo aver sostituito una ruota di scorta con una ruota normale
dotata di sensore TPMS.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento devono spegnersi o scomparire al ci‐
clo di accensione successivo. I sen‐
sori vengono abbinati alle posizioni della ruota mediante uno strumento di
riapprendimento TPMS, nel seguente
ordine: ruota anteriore lato sinistro,
ruota anteriore lato destro, ruota po‐
steriore lato destro e ruota posteriore
sinistro. La luce dell'indicatore di di‐
rezione nella posizione attiva cor‐
rente rimane accesa fino all'abbina‐
mento del sensore.
Rivolgersi alla propria autofficina per l'assistenza o per acquistare uno stru‐ mento di riapprendimento. Occorrono
2 minuti per abbinare la prima posi‐
zione ruota e 5 minuti in tutto per ab‐
binare tutte e quattro le posizioni
ruote. Se si impiega più tempo, il pro‐
cesso di accoppiamento si arresta e
deve essere riavviato.Il processo di abbinamento dei sen‐ sori TPMS si svolge come segue:
1. Azionare il freno di staziona‐ mento.
2. Inserire l'accensione.
3. Su veicoli con cambio automatico:
posizionare la leva del cambio in
P .
Sui veicoli con cambio manuale
automatizzato: Premere e tenere
premuto il pedale dei freni. Muo‐
vere e mantenere la leva del cam‐ bio per 5 secondi in posizione N
fino a quando P venga visualiz‐
zato nel DIC. P indica che il pro‐
cesso di abbinamento sensori del
TPMS può essere avviato.
Sui veicoli con cambio manuale:
selezionare la folle.
4. Usare il pulsante MENU posto
sulla leva dell'indicatore di dire‐
zione per selezionare Menù
veicolo nel DIC.
5. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.

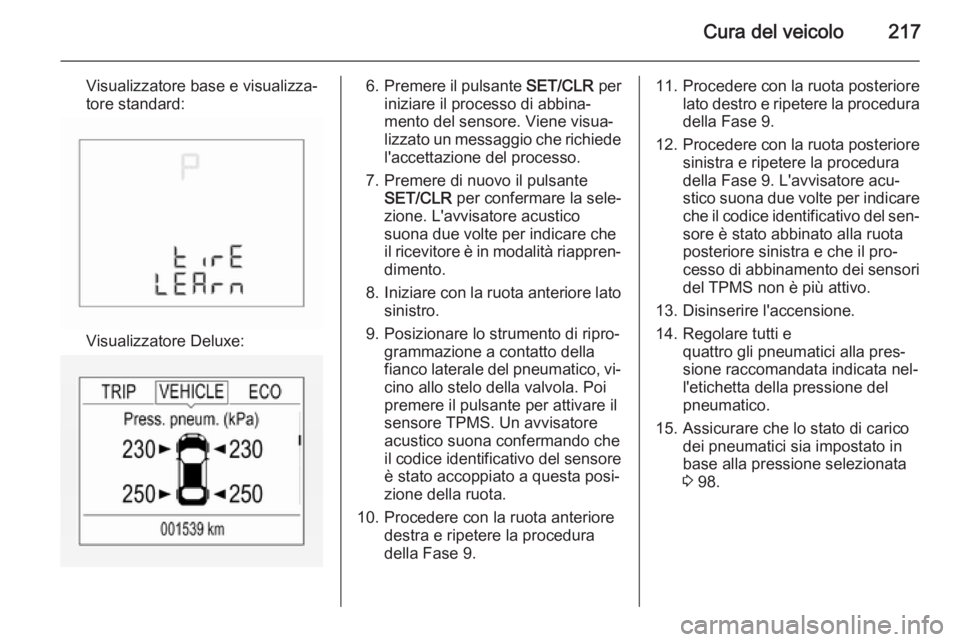

Cura del veicolo217
Visualizzatore base e visualizza‐
tore standard:
Visualizzatore Deluxe:
6. Premere il pulsante SET/CLR per
iniziare il processo di abbina‐
mento del sensore. Viene visua‐
lizzato un messaggio che richiede
l'accettazione del processo.
7. Premere di nuovo il pulsante SET/CLR per confermare la sele‐
zione. L'avvisatore acustico
suona due volte per indicare che
il ricevitore è in modalità riappren‐
dimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐ cino allo stelo della valvola. Poi
premere il pulsante per attivare il
sensore TPMS. Un avvisatore
acustico suona confermando che
il codice identificativo del sensore
è stato accoppiato a questa posi‐
zione della ruota.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.11. Procedere con la ruota posteriore
lato destro e ripetere la procedura
della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 9. L'avvisatore acu‐
stico suona due volte per indicare che il codice identificativo del sen‐
sore è stato abbinato alla ruota
posteriore sinistra e che il pro‐
cesso di abbinamento dei sensori
del TPMS non è più attivo.
13. Disinserire l'accensione.
14. Regolare tutti e quattro gli pneumatici alla pres‐
sione raccomandata indicata nel‐ l'etichetta della pressione del
pneumatico.
15. Assicurare che lo stato di carico dei pneumatici sia impostato in
base alla pressione selezionata
3 98.
