2015.5 OPEL CORSA sensor

Rijden en bediening159
Uitschakelen
Het systeem schakelt automatisch uitwanneer de achteruitversnelling
wordt uitgeschakeld.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de par‐
keerhulptoets r.
In beide gevallen dooft de LED in de toets.
Storing
Bij een storing of als het systeem tij‐
delijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, knippert de LED in de toets
gedurende drie seconden alvorens
deze dooft. Het controlelampje r
brandt op de instrumentengroep 3 92 of een bericht wordt aangegeven
op het Driver Information Center.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de bestuurder met geluidssignalen en
een aanduiding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Als de auto met geavanceerde par‐
keerhulp is uitgerust, heeft het sys‐
teem zes ultrasone parkeersensoren in zowel de achter- als voorbumper.

162Rijden en bediening
De geavanceerde parkeerhulp kan al‐leen bij vooruit rijden worden geacti‐
veerd.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor-
achter, zie het vorige hoofdstuk.
Beide systemen gebruiken dezelfde
sensoren in de voor- en achterbum‐
per.
Toets D en bedieningslogica
De geavanceerde parkeerhulp en de
parkeerhulp voor-achter gebruiken
beide dezelfde toets voor activeren
en deactiveren:
Kort indrukken van toets D activeert
of deactiveert de parkeerhulp.
Lang indrukken van toets D (onge‐
veer één seconde) activeert of deac‐
tiveert de geavanceerde parkeerhulp,
zie de afzonderlijke beschrijving ver‐
derop.
Door D in te drukken bedient u de
systemen via de toetslogica als volgt:
■ Als alleen de parkeerhulp voor-ach‐
ter actief is, deactiveert u de par‐
keerhulp voor-achter door de toets
kort in te drukken.
■ Als alleen de parkeerhulp voor-ach‐
ter actief is, activeert u de geavan‐
ceerde parkeerhulp door de toets
lang in te drukken.
■ Als alleen geavanceerde parkeer‐ hulp actief is en het systeem in de
zoekmodus parkeerplek is, acti‐
veert kort drukken de parkeerhulp
voor-achter.
■ Als alleen geavanceerde parkeer‐ hulp actief is en het systeem in de
inparkeermodus is, deactiveert kort
drukken de geavanceerde parkeer‐
hulp.■ Als alleen de geavanceerde par‐ keerhulp actief is, deactiveert u de
geavanceerde parkeerhulp door de toets lang in te drukken.
■ Als de vooruitversnelling of de neu‐
traalstand ingeschakeld is, acti‐
veert of deactiveert u door kort in‐
drukken van de toets alleen de par‐ keerhulp voor.
■ Als de achteruitversnelling inge‐ schakeld is, activeert of deactiveertu door kort indrukken van de toets
de parkeerhulp voor en achter.
Inschakelen

166Rijden en bediening
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐
tiveerd. Druk lang op toets D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet ver‐
bogen en geen speling ten opzichte
van de bumper links of rechts) en dat
de sensoren goed op hun plek zitten.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐
gen in de beschikbare parkeerplek
nadat u met het inparkeren bent be‐
gonnen. Het systeem kan een in‐
gang, een oprit, een binnenplaats of
zelfs een kruising als een parkeer‐
plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op
zich.

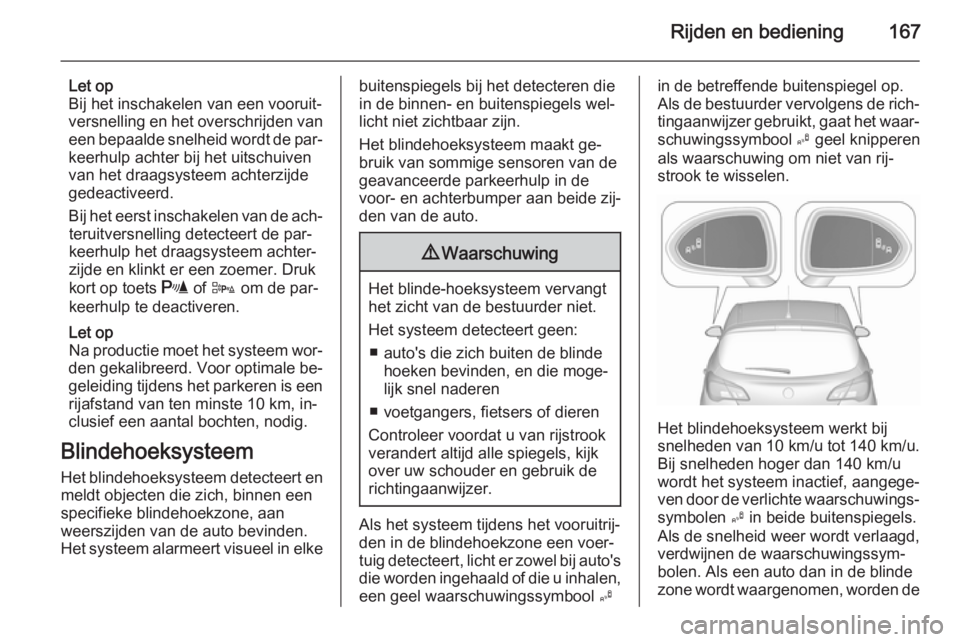

Rijden en bediening167
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de par‐keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐
keerhulp het draagsysteem achter‐ zijde en klinkt er een zoemer. Druk
kort op toets r of D om de par‐
keerhulp te deactiveren.
Let op
Na productie moet het systeem wor‐
den gekalibreerd. Voor optimale be‐
geleiding tijdens het parkeren is een rijafstand van ten minste 10 km, in‐clusief een aantal bochten, nodig.
Blindehoeksysteem Het blindehoeksysteem detecteert enmeldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
Het blindehoeksysteem maakt ge‐
bruik van sommige sensoren van de
geavanceerde parkeerhulp in de
voor- en achterbumper aan beide zij‐
den van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen: ■ auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
■ voetgangers, fietsers of dieren
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de

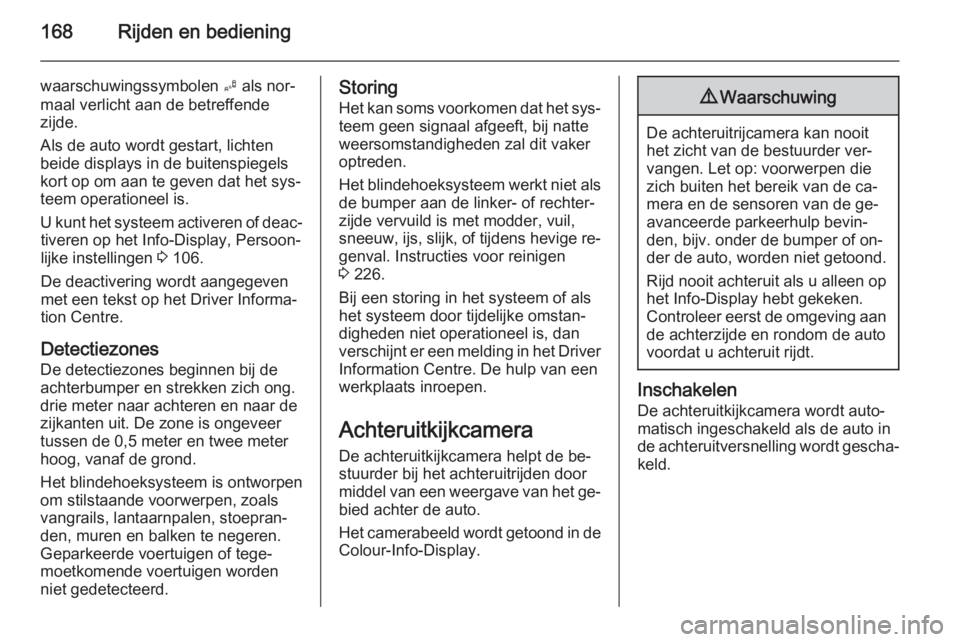

168Rijden en bediening
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren op het Info-Display, Persoon‐
lijke instellingen 3 106.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de achterbumper en strekken zich ong.
drie meter naar achteren en naar de
zijkanten uit. De zone is ongeveer
tussen de 0,5 meter en twee meter
hoog, vanaf de grond.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.Storing
Het kan soms voorkomen dat het sys‐
teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 226.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐ keld.

Rijden en bediening169
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
Helderheid en contrast kunnen wor‐
den ingesteld door op het display van
het aanraakscherm te tikken wanneer de achteruitkijkcamera actief is.
Uitschakelen
De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
Activering of deactivering van de vi‐
suele richtlijnen en de waarschu‐
wingssymbolen kan worden veran‐
derd in het menu Instellingen op het
Info-display . Persoonlijke instellingen
3 106.
Storing Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.

Verzorging van de auto201
Nr.Stroomkring1Interfacemodule aanhanger2Schakelaar buitenspiegel3Accusensor4Chassisregelmodule5ABS6Dagrijlicht links7–8Transmissieregelmodule9Carrosserieregelmodule10Interfacemodule koplampver‐
stelling/TPMS/aanhanger11Achterruitenwisser12Ruitverwarming13Dagrijlicht rechts14Spiegelverwarming15–16Chassisregelmodule/pompset17Binnenspiegel18MotorregelmoduleNr.Stroomkring19Brandstofpomp20–21Bobine22–23Inspuitsysteem24Ruitensproeier25Verlichtingsysteem26Motorregelmodule27Afsluitklep verwarming28Motorregelmodule29Motorregelmodule30Motorregelmodule31Koplamp links32Koplamp rechts33Motorregelmodule34Claxon35Koppeling36Mistlampen

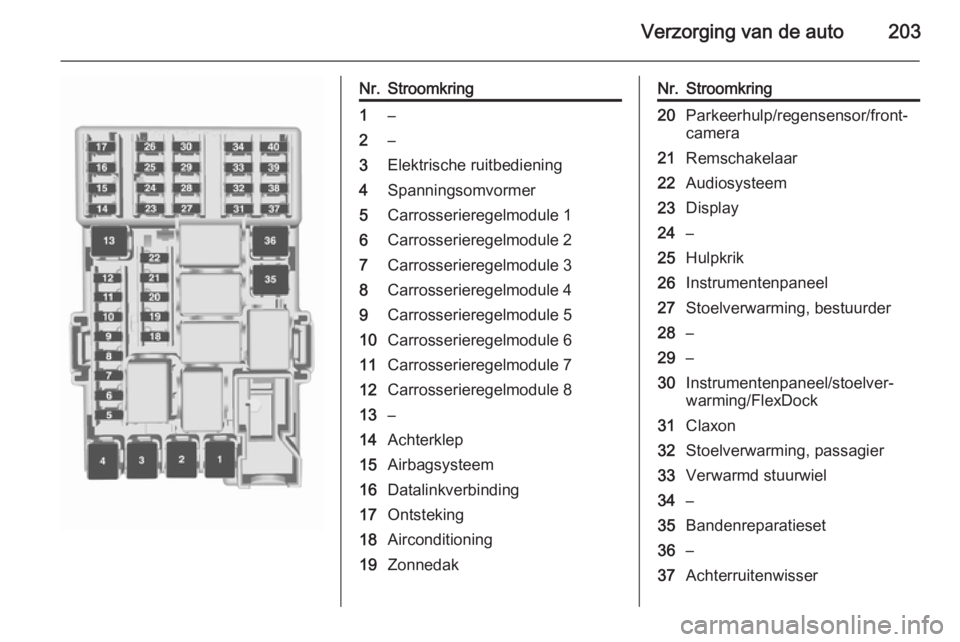

Verzorging van de auto203
Nr.Stroomkring1–2–3Elektrische ruitbediening4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Airbagsysteem16Datalinkverbinding17Ontsteking18Airconditioning19ZonnedakNr.Stroomkring20Parkeerhulp/regensensor/front‐
camera21Remschakelaar22Audiosysteem23Display24–25Hulpkrik26Instrumentenpaneel27Stoelverwarming, bestuurder28–29–30Instrumentenpaneel/stoelver‐
warming/FlexDock31Claxon32Stoelverwarming, passagier33Verwarmd stuurwiel34–35Bandenreparatieset36–37Achterruitenwisser
