Péče o vozidlo239
Dobíjení akumulátoru vozidla9Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 287.
Výstražný štítek
Význam symbolů: ■ Zákaz jisker, otevřeného plamene a kouře.
■ Vždy si chraňte očí. Výbušný plyn může způsobit poranění nebo
slepotu.
■ Akumulátor vozidla udržujte mimo dosah dětí.
■ Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
■ Další informace - viz Uživatelská příručka.
■ V blízkosti akumulátoru vozidla se může vyskytovat výbušná směs
plynů.Odvzdušnění palivového
systému u vznětových
motorů
Pokud se nádrž s naftou během jízdy
zcela vyprázdnila, musí se palivový
systém odvzdušnit. Třikrát zapněte
zapalování - vždy na 15 sekund.
Potom startujte motor maximálně
40 sekund. Opakujte tento postup
maximálně po 5 sekundách. Pokud
motor nenastartujete, vyhledejte
pomoc v servisu.
Výměna lišty stěrače
Page 242 of 349
240Péče o vozidlo
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Page 243 of 349
Péče o vozidlo241Halogenové světlomety
5dveřový hatchback, 4dveřový
notchback, Sports tourer
Halogenové světlomety s oddělenými žárovkami pro potkávací a dálková
světla.
Potkávací světla (1) - vnější žárovka.
Dálková světla (2) - vnitřní žárovka.
Obrysová světla/světla pro jízdu ve
dne (3) .
Potkávací světla (1)
1. Otočte víčkem (1) proti směru
hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Page 244 of 349
242Péče o vozidlo
Dálková světla (2)
1. Otočte víčkem (2) proti směruhodinových ručiček a sejměte je.
2. Otočte držákem žárovky proti směru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

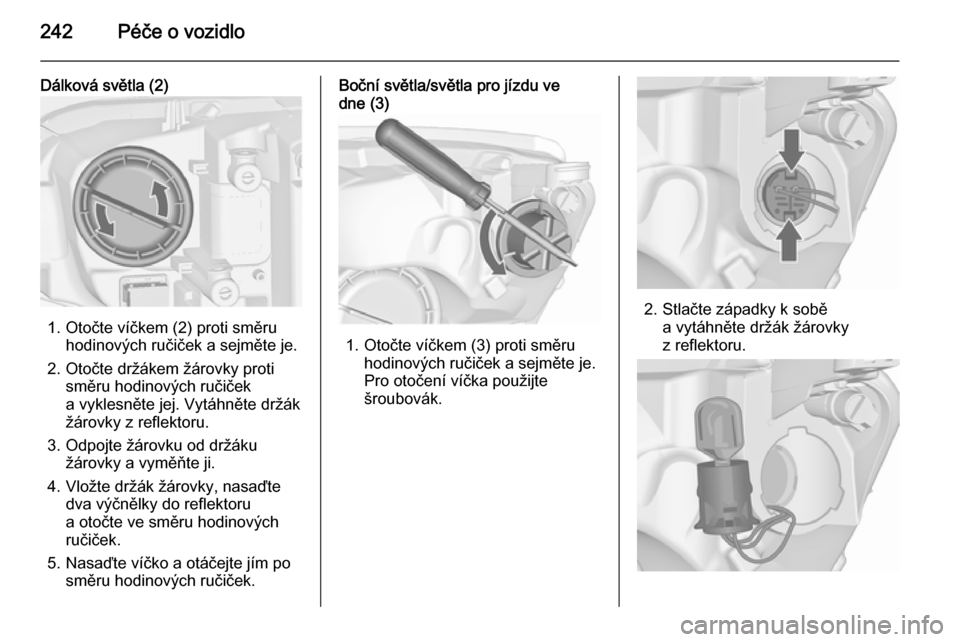

Boční světla/světla pro jízdu ve
dne (3)
1. Otočte víčkem (3) proti směru
hodinových ručiček a sejměte je.
Pro otočení víčka použijte šroubovák.
2. Stlačte západky k sobě a vytáhněte držák žárovky
z reflektoru.
Page 245 of 349
Péče o vozidlo243
3. Vyjměte žárovku z objímkya vyměňte ji.
4. Vložte držák žárovky do reflektoru. Nasaďte víčko
a otáčejte jím po směru
hodinových ručiček.
3dveřový hatchback
Bihalogenová dálková světla (1)
s jednou žárovkou pro potkávací
i dálková světla.
Obrysová světla/světla pro jízdu ve
dne (2) .
Potkávací/dálkové světlo (1)
1. Otočte víčkem (1) proti směru
hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Stisknutím přídržného výčnělku odpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Page 246 of 349
244Péče o vozidlo
Obrysová světla/světla pro jízdu ve
dne (2)
1. Otočte paticí žárovky (2) proti
směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice tahem.
3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Adaptivní přední osvětlení9 Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se jich. Žárovky
nechte vyměnit v servisu.
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována ze svítivých
diod (LED) a nelze je měnit.
Žárovky pro osvětlení pro zahýbání
lze měnit.
Page 247 of 349
Péče o vozidlo245
Osvětlení pro zahýbání
1. Otočte víčkem proti směruhodinových ručiček a sundejte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte patici žárovky od konektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla do mlhy
5dveřový hatchback, 4dveřový
notchback, Sports tourer
1. Šroubovákem uvolněte obě víčka ve vyznačeném místě.
Page 248 of 349
246Péče o vozidlo
2. Odšroubujte oba šroubya vyndejte sestavu směrového
světla z nárazníku.
3. Odšroubujte tři šrouby a vyndejte sestavu světla do mlhy
z nárazníku.
4. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z reflektoru.
5. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
6. Vyměňte a zasuňte patici žárovky
do světlometu, otočte patici po
směru hodinových ručiček
a připojte konektor.
7. Připevněte sestavu světla do mlhy do nárazníku a upevněte
třemi šrouby.
8. Připevněte sestavu směrového světla do nárazníku a upevněte
dvěma šrouby.
9. Nasuňte obě víčka.
3dveřový hatchback
1. Pomocí šroubováku vyklesněte kryt z prohlubně a kryt
demontujte.
