Araç bakımı255

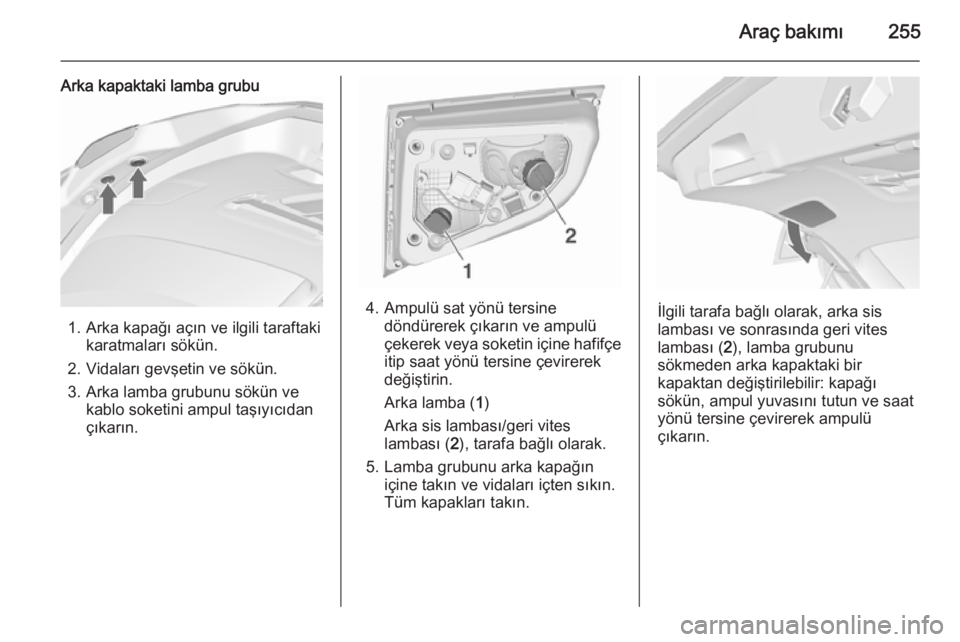

Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftakikaratmaları sökün.
2. Vidaları gevşetin ve sökün.
3. Arka lamba grubunu sökün ve kablo soketini ampul taşıyıcıdan
çıkarın.
4. Ampulü sat yönü tersine döndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites lambası ( 2), tarafa bağlı olarak.
5. Lamba grubunu arka kapağın içine takın ve vidaları içten sıkın.
Tüm kapakları takın.İlgili tarafa bağlı olarak, arka sis
lambası ve sonrasında geri vites
lambası ( 2), lamba grubunu
sökmeden arka kapaktaki bir
kapaktan değiştirilebilir: kapağı
sökün, ampul yuvasını tutun ve saat
yönü tersine çevirerek ampulü
çıkarın.

256Araç bakımı
3 kapılı hatchback
1. İlgili taraftaki kapağı serbestbırakın ve çıkarın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba

Araç bakımı257
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
kapatın ve tam oturmasını
sağlayın.
Arka kapaktaki lamba grubu

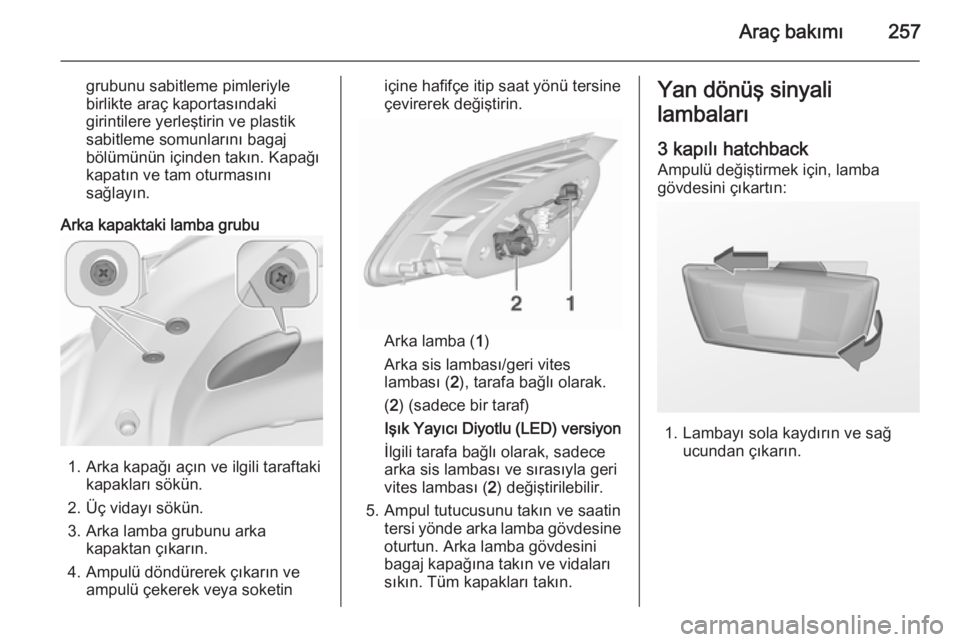

1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersineçevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
( 2 ) (sadece bir taraf)
Işık Yayıcı Diyotlu (LED) versiyon
İlgili tarafa bağlı olarak, sadece
arka sis lambası ve sırasıyla geri
vites lambası ( 2) değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.
Yan dönüş sinyali
lambaları

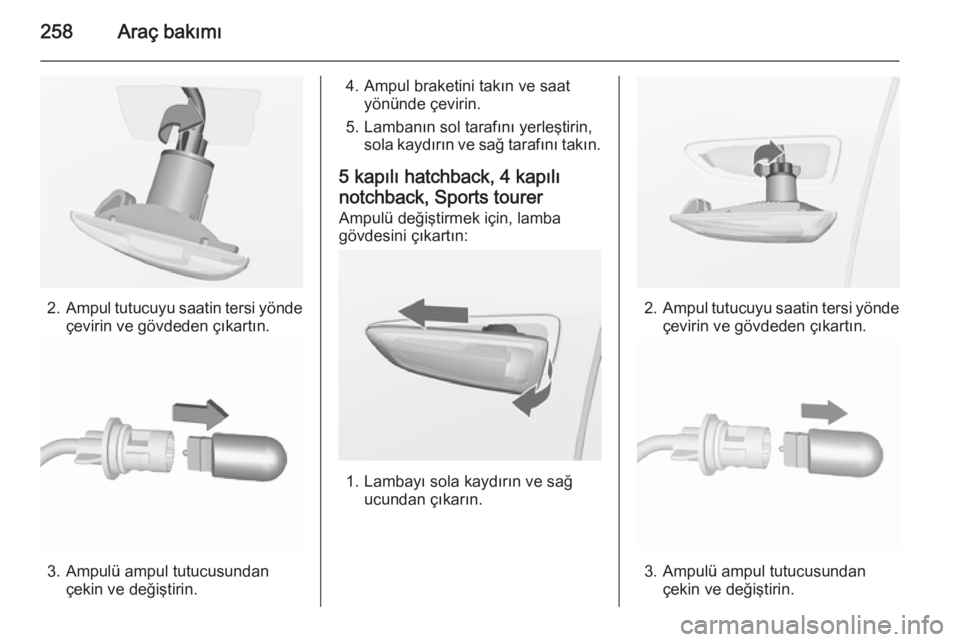

3 kapılı hatchback Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

258Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
5 kapılı hatchback, 4 kapılı notchback, Sports tourer Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

Araç bakımı259
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası

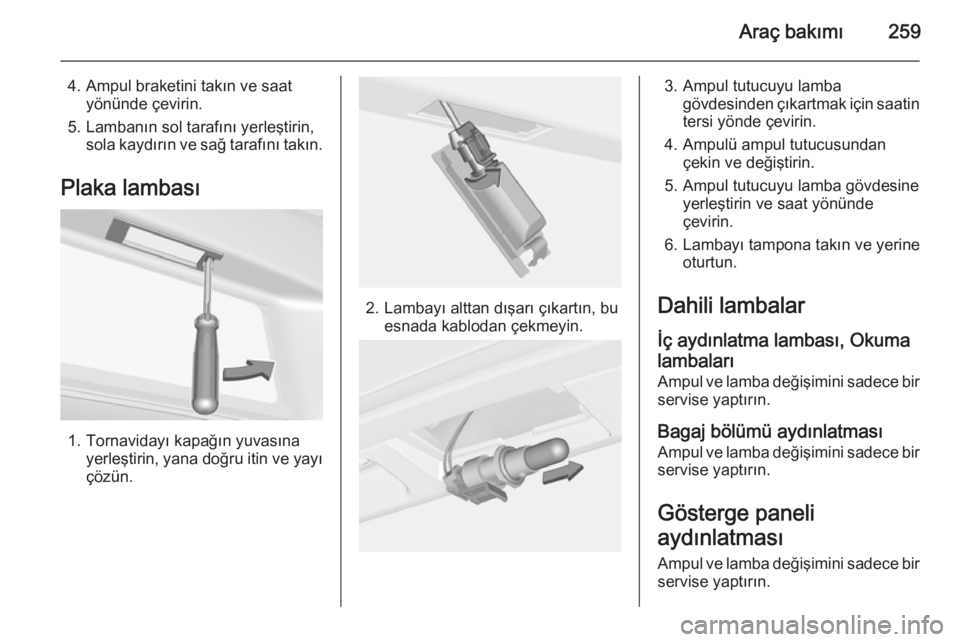

1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Dahili lambalar İç aydınlatma lambası, Okumalambaları
Ampul ve lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Ampul ve lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Ampul ve lamba değişimini sadece bir servise yaptırın.

260Araç bakımıElektronik sistem

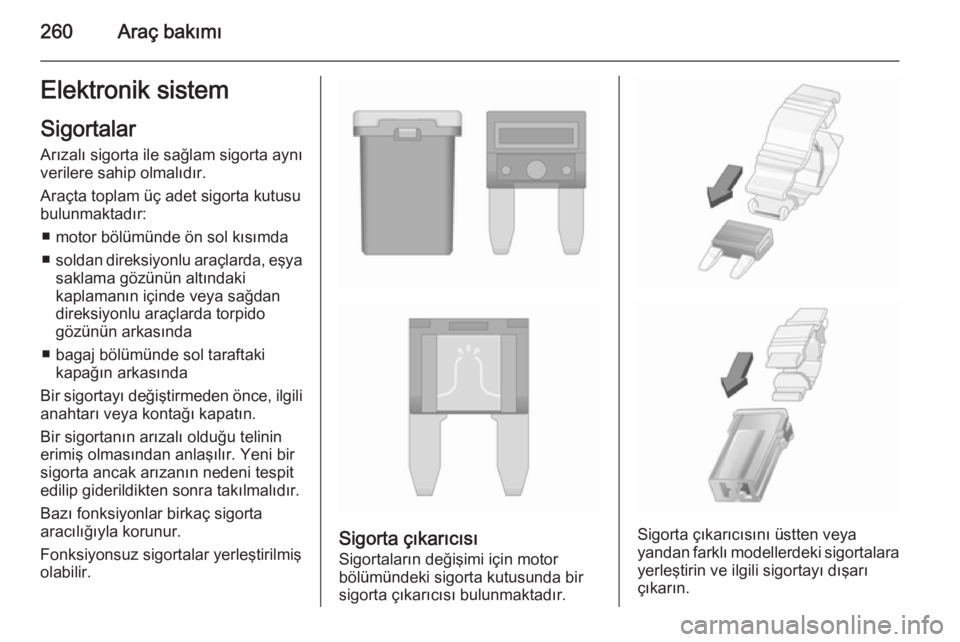

Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ motor bölümünde ön sol kısımda■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
■ bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.

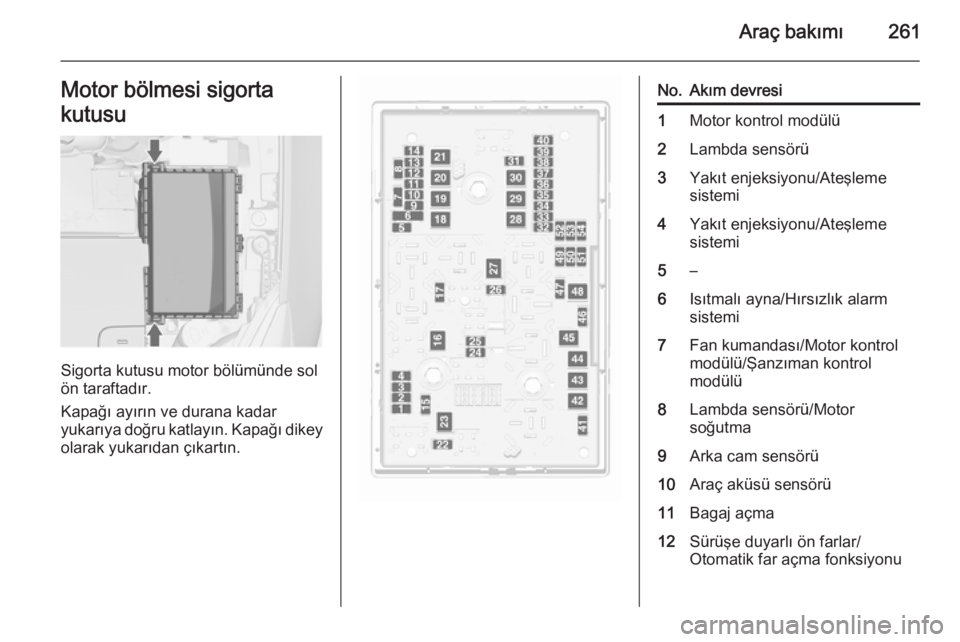

Araç bakımı261Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Isıtmalı ayna/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu

262Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
